Контроллер АСКЗ представляет собой автономное независимое устройство контроля, сбора и отображения информации. АСКЗ применяется в составе газоаналитической системы совместно с газоанализаторами или другими датчиками в качестве блока отображения, хранения и архивирования информации с меткой времени.

Принцип работы контроллеров основан на непрерывным приеме, обработке и отображению измерительной информации от первичных преобразователей и датчиков загазованности, имеющих универсальный токовый сигнал (4-20) мА, по интерфейсу HART или по каналу RS-485

Контроллеры реализуют следующие функции:

• 1) Функции контроля и сигнализации:

• -   сбор данных с 16 датчиков с выходным сигналом (4-20) мА или до 128 датчиков по RS-485 (16 каналов по 8 датчиков в каждой);

• -   формирование дискретных сигналов Порог 1, Порог 2 для каждого измерительного канала. Для датчиков, подключенных по интерфейсу RS-485 формируются групповые пороги для каждой шины;

• -   формирование Порог 3 по логике «ИЛИ» по всем измерительным каналам системы;

• -   дополнительные выходы и входы с настройкой пользователем логики работы для реализации функции управления светозвуковыми табло с квитированием звука, для формирования групповых порогов по выбранным измерительным каналам, для формирования команд для управления вытяжной вентиляцией с обработкой сигналов обратной связи;

• -   индикация измеренного значения для каждого канала на дисплее контроллера, настройка единиц отображаемых величин, настройка порогов срабатывания;

• -   обеспечение стабилизированного гальванически развязанного напряжения питания датчиков (до 16 датчиков);

• -   обеспечение мгновенного переключения на резервное питание без прерывания работы всех потребителей.

• 2)  Информационные функции:

• -   формирование локальных архивов событий, измерений, журналов настроек и аварий с возможностью скачивания пользователем на USB-носитель;

• -   обмен информацией с АСУ ТП или системой телемеханики по по интерфейсу RS-485 Modbus RTU (Slave) и Ethernet Modbus TCP;

• -   получение информации с датчиков по интерфейсу HART;

отображение на дисплее контроллера текущих аварийных и предупредительных сообщений от датчиков.

• 3)   Сервисные функции:

• -   выполнение непрерывной самодиагностики блоков контроллера;

• -   выполнение непрерывного контроля исправности датчиков и целостности цепей связи с ними. Сохранение и перенос настроек конфигурации котроллера через USB;

  • -   контроль и синхронизация установленных измерительного канала значений Порог 1 и Порог 2 с в датчиках;

  • -   обеспечение полной настройки датчика по

в контроллере для каждого значениями, установленными

с дисплея контроллера и формирования сквозного канала связи на ВУ;

• -   сохранение и перенос настроек конфигурации котроллера через USB.

Примечание - Возможность реализации некоторых функций зависит от состава и модификации контроллера АСКЗ.

Модификации контроллеров АСКЗ отличаются друг от друга модификацией по конструктивному исполнению, количеству и типу модулей, количеством и типом дискретных сигналов, наличию светодиодной панели индикации ПС-АСКЗ, климатическим исполнением.

Контроллеры АСКЗ имеют следующие модификации:

1 2

Модификация по конструктивному исполнению

основной блок, процессорный модуль МПР1-СКЗ, TFT

^А1 дисплей

Количество и тип модулей____________________________________

Модуль аналоговый БАВ-АСКЗ (4-20) мА + HART: 2 аналоговых канала

А02

А04

А06

А08

А10

А12

А14

А16

два интерфейсных канала, один модуль четыре интерфейсных канала, два модуля шесть интерфейсных каналов, три модуля восемь интерфейсных каналов, четыре модуля десять интерфейсных каналов, пять модулей двенадцать интерфейсных каналов, шесть модулей четырнадцать интерфейсных каналов, семь модулей шестнадцать интерфейсных каналов, восемь модулей

0 отсутствие

1 наличие

Модуль БДВ-16 DO: 16 Дискретных входов

• 4 I 0..8 Количество БДВ-16 DO¹⁾

Модуль БДВ-16 DI: 16 Дискретных выходов

• ⁵ I ⁰"⁸   Количество БДВ-16 DI¹)'

Наличие светодиодной панели индикации ПС-АСКЗ

0    отсутствие

⁶

¹    наличие

Климатическое исполнение: УХЛ 3.1

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр наносится на маркировочную наклейку, расположенную на боковой стенки контроллера АСКЗ, печатным способом, обеспечивающим идентификацию, возможность прочтения и сохранность в процессе эксплуатации контроллера АСКЗ и в эксплуатационную документацию. Маркировочная наклейка контроллеров АСКЗ представлена на рисунке 1.

Маркировочная наклейка контроллеров АСКЗ содержит следующую информацию:

- товарный знак и наименование предприятия-изготовителя;

• - заводской номер;

• - наименование и условное обозначение контроллера АСКЗ;

• - дату выпуска (месяц, год);

• - знак утверждения типа средства измерения;

• - единый знак обращения продукции на рынке государств-членов Евразийского экономического союза.

Нанесение знака поверки на средство измерений не предусмотрено. Знак поверки наносится на свидетельство о поверке (при наличии) или в эксплуатационную документацию.

Пломбирование контроллеров АСКЗ предусмотрено. Схема пломбировки от несанкционированного доступа представлена на рисунке 3. Пломбировка контроллеров АСКЗ обеспечивается пломбировочными чашками, установленными на задней панели.

Общий вид контроллеров АСКЗ с указанием места заводского утверждения типа и пломбировки представлен на рисунке 3.

□□□ НПП «ТЭК» Рмс#,734С4Э. г RMJi, ^П.Б^Оц|й'-й. SI

■-■■тг* Л|4М|>'-.-и

Заводской №.

Дата наг I I-

»*тоагдтмч|^а(ои системы КОНТРОЛЯ аАгдэоолкггостм |Мрктролп£Р декэ»

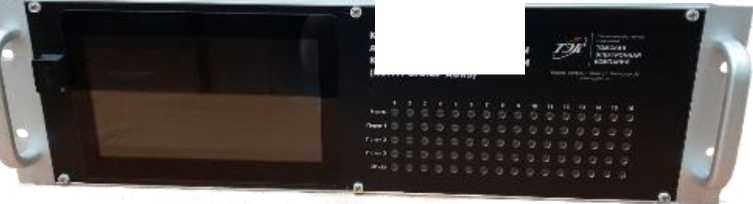

Рисунок 2 - Общий вид контроллеров АСКЗ (лицевая панель)

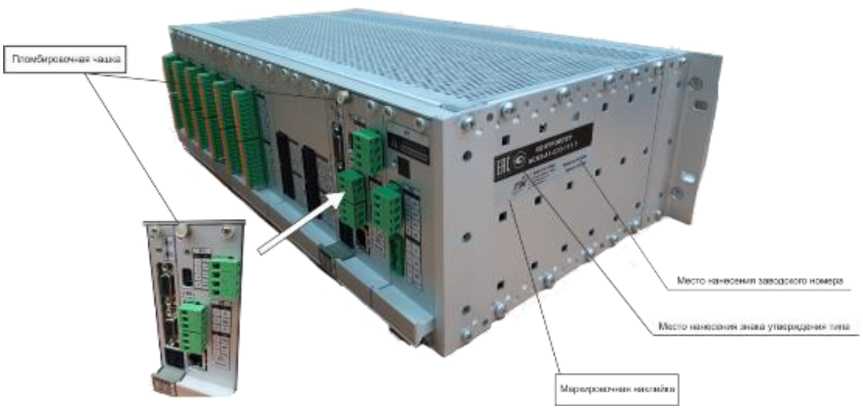

Рисунок 3 - Общий вид контроллеров АСКЗ (задняя и боковая панель)

Таблица 4 - Комплектность

в АСКЗ

Таблица 2 -

Таблица 3 - Основные технические характеристики
