Номер по Госреестру СИ: 94927-25
94927-25 Шумомеры
(NL-52A)
Назначение средства измерений:
Шумомеры NL-52A (далее - шумомеры) предназначены для измерений параметров звука.
Внешний вид.
Шумомеры

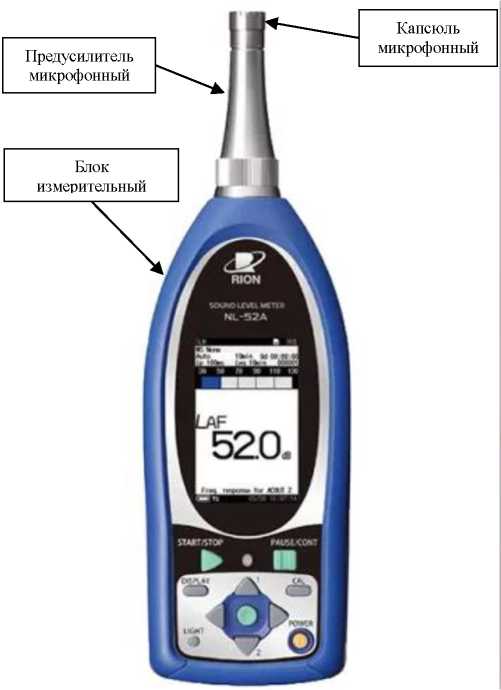

Рисунок № 1
Общие сведения
Дата публикации - 18.03.2025
Срок свидетельства -
Номер записи - 196721
ID в реестре СИ - 1424169
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
NL-52A,
Производитель
Изготовитель - Rion Co., Ltd
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№519 от 2025.03.17 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Шумомеры (NL-52A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
В зависимости от выбранного года в отчете выводится информация по наименованиям и межповерочным интервалам (МПИ) типов СИ, поверяемых в указанный период, а также, кол-ву выполненных по ним поверок. На круговые диаграммы не выводятся данные по МПИ с количеством поверок менее 100 и количеством типов СИ менее 10 (с целью сохранения читаемости диаграмм).
Отчет содержит 2 интерактивных графика (круговую диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых числах и процентах.
Внимание! Отчет строится не быстро.
Бесплатный
Кто поверяет Шумомеры (NL-52A)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Шумомеры (NL-52A)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для управления режимами работы шумомеров и обработки измерительных сигналов применяется встроенное программное обеспечение (далее - ПО).
Идентификационным признаком ПО служит номер версии, который доступен для просмотра в меню.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
NX |
|
Номер версии (идентификационный номер) ПО |
1.1 и выше |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Измерение» документа «Шумомеры NL-42A/NL-52A. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 ноября 2018 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал»;
ГОСТ Р 53188.1-2019 «Государственная система обеспечения единства измерений. Шумомеры. Часть 1. Технические требования».
ПравообладательRion Co., Ltd, Япония.
Адрес: 3-20-41, Higashimotomachi, Kokubunji, Tokyo 185-8533, Japan
Испытательный центр
Федеральное государственное унитарное научно-исследовательский институт физико-технических измерений» (ФГУП «ВНИИФТРИ») Адрес юридического лица: 141570, Московская обл., рп. Менделеево, промзона ФГУП «ВНИИФТРИ» Адрес места осуществления деятельности: 141570,предприятие
и
«Всероссийский радиотехнических
г. Солнечногорск,
Московская обл.,
г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Конструктивно шумомер представляет собой малогабаритный прибор c автономным питанием от стандартных элементов питания и состоит из блока измерительного, предусилителя микрофонного и капсюля микрофонного. Сведения о режиме работы шумомера и измерительная информация отображаются на цветном дисплее блока измерительного.
Принцип действия шумомеров основан на преобразовании звукового давления в электрический сигнал с помощью конденсаторного микрофона. Далее, электрический сигнал обрабатывается специализированным микропроцессором.
Шумомеры имеют энергонезависимую память для записи служебной информации и результатов измерений. Результаты из энергонезависимой памяти могут быть переписаны на SD-карту, или переданы в персональный компьютер с помощью программного обеспечения, поставляемого с шумомером.
Метрологические характеристики шумомеров, приведенные в таблице 2, соответствуют требованиям к шумомерам класса 1 по ГОСТ Р 53188.1-2019.
Питание шумомеров осуществляется от четырёх элементов питания типа АА.
Серийный номер, идентифицирующий каждый экземпляр шумомеров, указывается на информационной наклейке на задней стороне корпуса в формате цифрового обозначения.
Нанесение знака поверки на шумомеры не предусмотрено.
Общий вид шумомеров представлен на рисунке 1.
К средствам измерений данного типа относятся шумомеры NL-52A с серийными номерами 00231022 и 00231023.
Капсюль микрофонный
Предусилитель микрофонный
Серийный
Блок
измерительный
Рисунок 1 - Общий вид шумомеров
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Блок измерительный |
- |
1 шт. |
|
Предусилитель микрофонный |
- |
1 шт. |
|
Капсюль микрофонный |
UC-59 |
1 шт. |
|
Кабель BNC |
CC-24 |
1 шт. |
|
Ветровой экран |
WS-10 |
1 шт. |
|
SD-карта 512 Мб |
MC-51SD1 |
1 шт. |
|
Защитный кейс |
- |
1 шт. |
|
Ручной ремень |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
шумомеров приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон частот, Гц |
от 10 до 20000 |
|
Частотные коррекции |
А, С, Z |
|
Временные коррекции |
S, F |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной погрешности измерений уровня звука на частоте 1 кГц, дБ |
±0,7 |
|
Линейный рабочий диапазон измерений уровня звука, дБ (исх. 20 мкПа)* для частотной коррекции A для частотной коррекции C для частотной коррекции Z |
от 25 до 138 от 33 до 138 от 38 до 138 |
|
* В некоторых межгосударственных и национальных стандартах единицы измерений уровней звука, корректированные по A, обозначают дБА, корректированные по C и Z - дБС и gБZ, соответственно | |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной относительной погрешности измерений уровня звука при рабочих условиях применения, дБ |
±0,5 |
|
Габаритные размеры блока измерительного, мм, не более | |
|
длина |
250 |
|
ширина |
76 |
|
высота |
33 |
|
Масса (с элементами питания), кг, не более |
0,4 |
|
Нормальные условия применения: | |
|
температура окружающего воздуха, °С |
от +20 до +26 |
|
относительная влажность окружающего воздуха, % |
от 25 до 70 |
|
атмосферное давление, кПа |
от 80 до 105 |
|
Рабочие условия применения: | |
|
температура окружающего воздуха, °С |
от -10 до +50 |
|
относительная влажность окружающего воздуха, % |
от 25 до 90 |
|
атмосферное давление, кПа |
от 80 до 105 |
