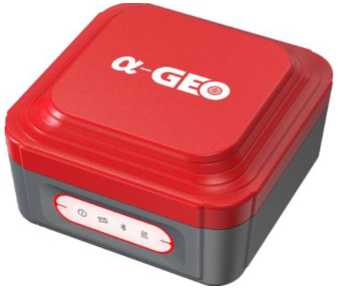

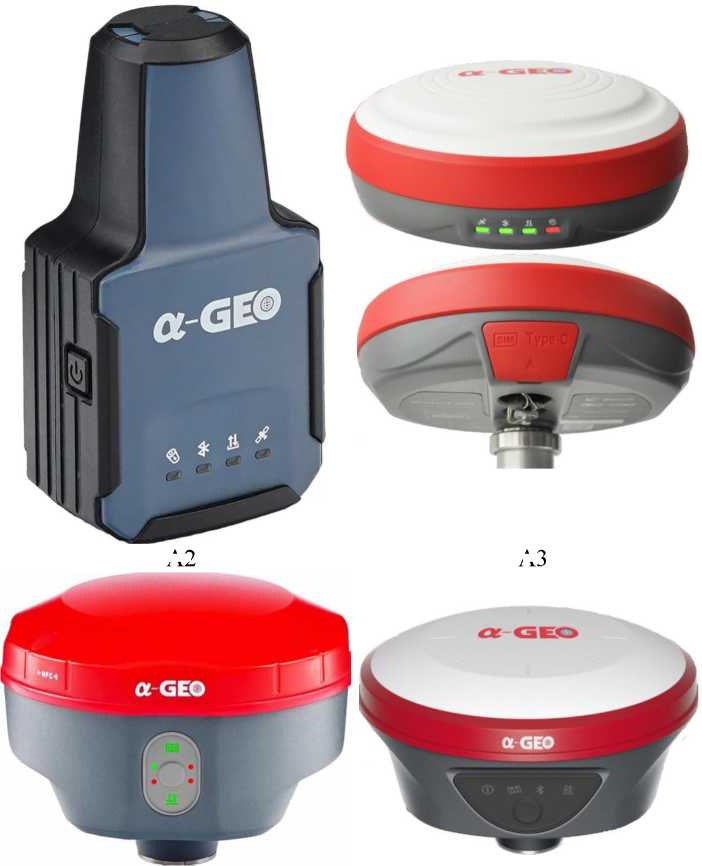

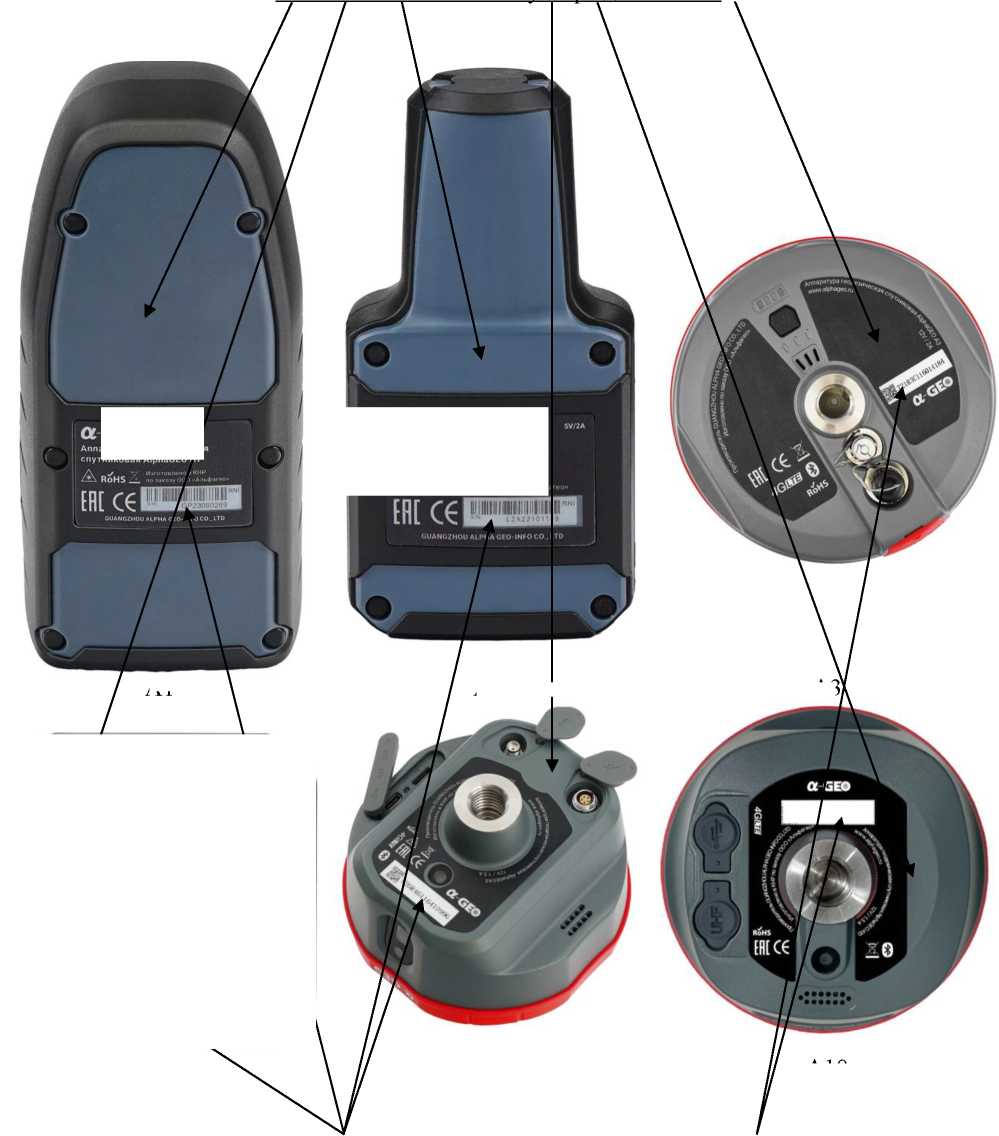

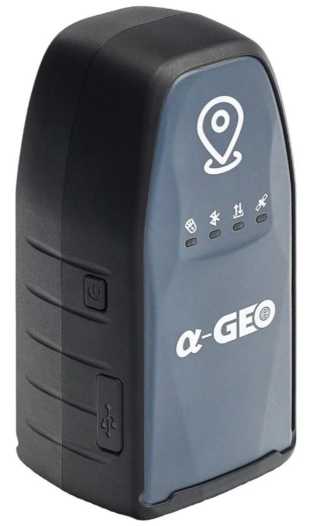

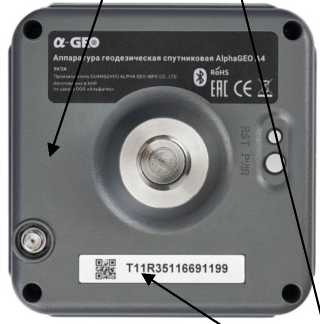

Наименование блоков

Модификации

А1

А2

А3

А4

А5

А10

ГНСС-антенна

+

+

+

+

+

+

Модуль беспроводной технологии Bluetooth®

+

+

+

+

+

+

Модуль беспроводной технологии Wi-Fi

+

+

+

+

Модем GSM

+

+

+

+

+

Модем УКВ

+

+

+

+

Модуль обработки информации,

+

+

+

+

+

+

Модуль хранения информации

+

+

+

+

Модуль управления, индикации и вывода информации

+

+

+

+

+

+

Инерциальный измерительный блок (IMU) коррекции наклона оси аппаратуры от направления на зенит

+

+

+

+

+

+

Аккумуляторная батарея

+

+

+

+

+

+

Наименование

Модификации

А1

А2

А3

А4

А5

А10

Индикаторы состояния, показывающие статусы питания, отслеживания сигналов спутников, работы канала приема и передачи данных

П.П

П.П

Б.П

Б.П

Б.П

Б.П

Кнопка включения/выключения аппаратуры

Б.П

Б.П

Н.Ч

Н.Ч

Б.П

Б.П

Кнопка для перезагрузки аппаратуры

Н.Ч

Б.П

Слот для установки Nano-SIM карты

Б.П

Б.П

Н.Ч

Слот для установки Micro-SIM карты

Б.П

Б.П

USB порт типа Type-C для зарядки и передачи данных на контроллер и/или на персональный компьютер

Б.П

Н.Ч

Б.П

Б.П

Н.Ч

Б.П

Резьбовое крепление 1/4 дюйма для установки адаптера и/или крепления на вехе

Н.Ч

Н.Ч

Резьбовое крепление 5/8 дюйма для установки адаптера и/или крепления на вехе

Н.Ч

Н.Ч

Н.Ч

Н.Ч

Встроенный лазерный дальномер

Н.Ч

Б.П

Камера для удобного наведения лазера на цель и измерения расстояния до объекта измерения

Б.П

Индикатор заряда аккумуляторных батарей

Н.Ч

TNC разъём для подключения УКВ антенны

Н.Ч

Н.Ч

SMA разъём для подключения УКВ антенны

Н.Ч

Н.Ч

Разъем LEMO (5-pin) для подключения внешнего УКВ модема и внешнего питания

Н.Ч

Н.Ч

Н.Ч

Динамик, который сообщает о состоянии приёмника и режиме его работы

Н.Ч

Н.Ч

Видеокамера   для   реализации   разбивки

местности   с   применением   технологии

дополненной реальности (AR, Augmented Reality)

Н.Ч

Н.Ч

Наименование

Обозначение

Количество

1 Аппаратура спутниковая геодезическая AlphaGEO A в составе:

1 компл.

1.1 Блок приемника

А1 (А2, А3, А4, А5 или А10)

1 шт.

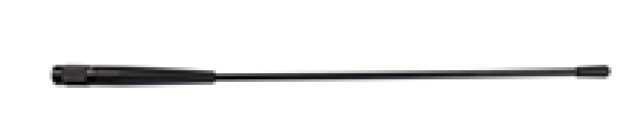

1.2 Антенна УКВ¹⁾

1 шт.

1.3 Кабель Type-C/USB

1 шт.

1.4 Устройство зарядное с адаптером питания от сети 220 В

1 шт.

1.5 Адаптер питания USB/220 В

1 шт.

1.6 Адаптер резьбовой на 1/4 и 5/8 дюйма²⁾

1 шт.

1.7 Наконечник на 1/4 дюйма³⁾

Point Marker

1 шт.

Наименование

Обозначение

Количество

1.7 Кейс транспортировочный ударопрочный⁴⁾

-

1 шт.

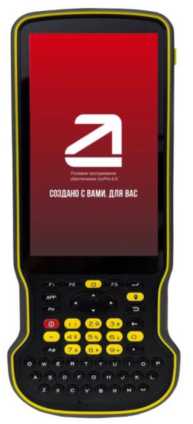

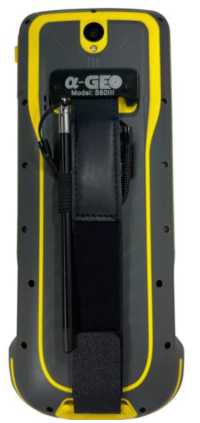

1.8 Контроллер⁵⁾

AlphaGEO S60 III

1 шт.

1.9 ПО «SurPro» ⁵⁾

SurPro

1 шт.

1.10 ПО «Compass Solution» ⁵⁾

Compass Solution

1 шт.

2 Руководство по эксплуатации

-

1 экз.

3 Паспорт

-

1 экз.

4 Методика поверки

-

1 экз.

• ¹⁾ Только для модификаций A3, A4, A5, A10

• ²⁾ Только для модификаций A1, A2

• ³⁾ Только для модификаций A1

• ⁴⁾ Только для модификаций A1, A3, A4, A5, A10

• ⁵⁾ По заказу потребителя

Наименование характеристики

Значение

Режим «Статика» ¹⁾

Доверительные границы абсолютной погрешности измерений длины базиса (при вероятности 0,95), мм:

• - в плане

• - по высоте

±2^(2,5+0,5^10^-6^D) ²⁾

±2^(5,0+0,5^10^-6^d) ²⁾

Режимы «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» ^{1) 3)}

Доверительные   границы   абсолютной   погрешности

измерений длины базиса (при вероятности 0,95), мм:

• - в плане

• - по высоте

±2^(5+0,5^10^-6^D) ²⁾ ±2^(10+0,8^10^-6^D) ²⁾

Наименование характеристики

Значение

Режим «Кинематика в реальном времени (RTK)» с использованием инерциального (IMU) датчика ^{1) 3) 4)}

Доверительные границы   абсолютной погрешности

измерений длины базиса (при вероятности 0,95), мм:

• - в плане

• - по высоте

±2^(5+0,5^10^-6^D+0,2^a) ^{2) 5)}

±2^(10+0,8^10-⁶^D+0,2^a) ^{2) 5)}

Для модификаций А1 и А5:

Режим «Кинематика в реальном времени (RTK)» с использованием   инерциального (IMU)   датчика и

встроенного лазерного дальномера ^{1) 3) 4)}

Доверительные   границы   абсолютной   погрешности

измерений длины базиса (при вероятности 0,95), мм:

• - в плане

• - по высоте

±2^(5+0,5^10-⁶^D+0,2^a+5,0^S) ^{2) 6)}

±2^(10+0,8^10-⁶^D+0,2^a+5,0^S) ^{2) 6)}

Режим «Дифференциальные кодовые измерения» ¹⁾

Доверительные   границы   абсолютной   погрешности

определения координат (при вероятности 0,95), мм:

• - в плане

• - по высоте

±2^(250+1^10-⁶^D) ²⁾

±2^(500+1^10-⁶^d) ²⁾

Режим «Автономный»

Доверительные   границы   абсолютной   погрешности

определения координат (при вероятности 0,95), мм:

• - в плане

• - по высоте

±2^3000

±2^6000

• ¹⁾ Диапазон длин базисов от 0,07 до 30 км, заявленные точностные характеристики достигаются при совмещенном приеме сигналов ГНСС.

• ²⁾ D - измеряемое расстояние, мм.

• ³⁾ При работе аппаратуры в режимах «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» необходима базовая станция, метрологические характеристики которой должны быть не хуже, чем метрологические характеристики аппаратуры.

• ⁴⁾ IMU - инерциальная система коррекции наклона оси аппаратуры от направления на зенит.

• ⁵⁾ а - коэффициент от 1 до 60 (для модификаций А3, А4) или от 1 до 120 (для модификаций А1, А2, А5, А10), соответствующий углу отклонения вертикальной оси аппаратуры от направления на зенит в градусах.

• ⁶⁾ S - коэффициент от 1 до 20 (для модификаций А1, А5), соответствующий измеренному расстоянию от аппаратуры до точки съёмки с использованием встроенного лазерного дальномера в метрах.

Наименование характеристики

Значение

Количество каналов

1408

Принимаемые сигналы:

- ГНСС GPS

L1C/A, L2, L5

- ГНСС ГЛОНАСС

L1OF, L2OF

- ГНСС BEIDOU

B1, B2, B3

- ГНСС GALILEO

E1, E5A, E5B

- QZSS (кроме модификации А1)

L1C/A, L5

Наименование характеристики

Значение

Напряжение внешнего источника питания постоянного тока через USB порт типа Type-C, В

от 5 до 12

Для модификаций А3, А5, А10

Напряжение внешнего источника питания постоянного тока через разъем LEMO (5-pin), В

от 9 до 24

Масса, кг, не более:

- для модификации А1

0,30

- для модификации А2

0,17

- для модификации А3

1,00

- для модификации А4

0,55

- для модификации А5

0,76

- для модификации А10

0,76

Габаритные размеры, мм, не более:

- для модификации А1 (длинахширинахвысота)

56х65х137

- для модификации А2 (длинахширинахвысота)

56х35х108

- для модификации А3 (диаметрхвысота)

150х71

- для модификации А4 (длинахширинахвысота)

100х100х73

- для модификации А5 (диаметрхвысота)

120х92

- для модификации А10 (диаметрхвысота)

131х80

Рабочие условия эксплуатации: диапазон рабочих температур, °С:

- для модификаций А1 и А2

от -35 до +75

- для модификаций А3, А4, А5 и А10

от -45 до +75

относительная влажность при температуре 25 ^оС, %

до 95

Повышенная предельная температура, °С

+85

Пониженная предельная температура, °С

-55
