Номер по Госреестру СИ: 94938-25
94938-25 Преобразователи переменного давления измерительные
(ПДУ)
Назначение средства измерений:
Преобразователи переменного давления измерительные
ПДУ (далее -преобразователи) предназначены для измерений и преобразований значений переменного давления в пропорциональный электрический сигнал.

Внешний вид.
Преобразователи переменного давления измерительные
Рисунок № 1

Внешний вид.
Преобразователи переменного давления измерительные
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на руководство по эксплуатации и паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийраздел 2 руководства по эксплуатации АДКТ.406231.001РЭ «Преобразователи переменного давления измерительные ПДУ».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений переменного давления, утвержденная приказом Росстандарта от 24 ноября 2023 г. № 2417;
АДКТ.406231.001ТУ Преобразователи переменного давления измерительные ПДУ. Технические условия.
ПравообладательАкционерное общество «Государственный научно-исследовательский институт машиностроения имени В.В. Бахирева» (АО «ГосНИИмаш»)
ИНН 5249093130
Юридический адрес: 606000, Нижегородская обл., г. Дзержинск, пр-кт. Свердлова, д. 11а
Телефон: +7 (8313) 367-000, факс: +7 (8313) 367-100
E-mail: niimash@mts-nn.ru
Изготовитель
Акционерное общество «Государственный научно-исследовательский институт машиностроения имени В.В. Бахирева» (АО «ГосНИИмаш»)ИНН 5249093130
Адрес: 606000, Нижегородская обл., г. Дзержинск, пр-кт Свердлова, д. 11а
Телефон: +7 (8313) 367-000, факс: +7 (8313) 367-100
E-mail: niimash@mts-nn.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно- исследовательский институт метрологии имени Д. И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7 (812) 251-76-01, факс +7 (812) 713-01-14
E mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
Акционерное общество «Государственный научно-исследовательский институт машиностроения имени В.В. Бахирева» (АО «ГосНИИмаш»)ИНН 5249093130
Юридический адрес: 606000, Нижегородская обл., г. Дзержинск, пр-кт. Свердлова, д. 11а
Телефон: +7 (8313) 367-000, факс: +7 (8313) 367-100
E-mail: niimash@mts-nn.ru
Принцип действия преобразователей переменного давления измерительных ПДУ основан на использовании прямого пьезоэлектрического эффекта. Измеряемое давление воздействует на мембрану преобразователя, которая передает воздействие на пьезоэлемент. Последний под действием деформации генерирует электрический заряд. Этот заряд передается на вход встроенного усилителя заряда, который преобразует его в пропорциональное напряжение.
Конструктивно преобразователи выполнены в виде единого герметичного стального корпуса с внешней резьбой и встроенным антивибрационным кабелем с разъемом (2РМ14КПЭ4ПВ1 или BNC). Внутри корпуса расположен чувствительный встроенный усилитель заряда. В корпусе преобразователей предусмотрено для регулировки коэффициента преобразования.
элемент и отверстие
ПДУ5В и
Преобразователи выпускаются в следующих модификациях: ПДУ5,
ПДУ10, которые отличаются диапазоном измеряемых давлений, чувствительностью к вибрации, коэффициентом преобразования. В качестве пьезоэлемента применяется пьезокерамика.
Предусмотрено пломбирование преобразователей в целях предотвращения доступа к регулировке коэффициента преобразования, расположенной в отверстии на корпусе преобразователей. Указанное отверстие заполняют мастикой и наносят оттиск клейма.
Маркировка преобразователей производится на боковой цилиндрической части корпуса методом гравирования шрифтом 2,5-ПР3 ГОСТ 26.008-85 и включает в себя наименование модификации преобразователя и его заводской номер в формате цифрового кода.
Нанесение знака поверки на корпус преобразователя не предусмотрено.
Общий вид преобразователей переменного давления измерительных ПДУ представлен на рисунке 1.
Место пломбировки
Место нанесения
заводского номера

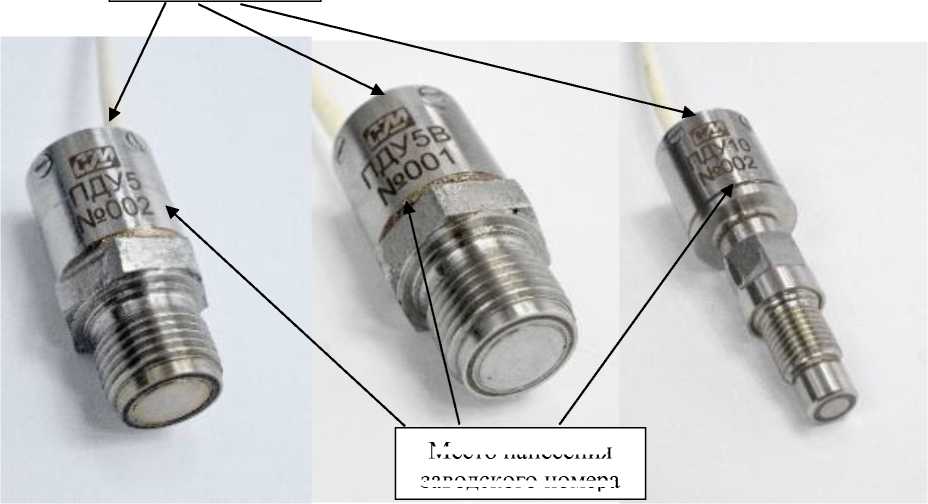

Рисунок 1 - Общий вид преобразователей переменного давления измерительных ПДУ
Место пломбировки

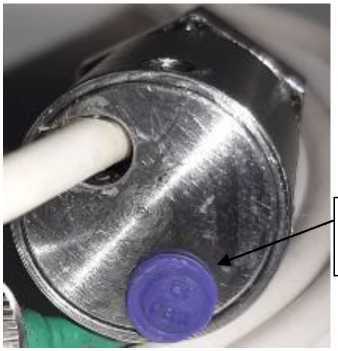

Рисунок 2 - Место пломбировки
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Преобразователь переменного давления измерительный ПДУ:
|
АДКТ.406231.001 АДКТ.406231.001-01 АДКТ.406231.001-02 |
1 шт. |
|
Согласующее устройство СУ-1 |
СУ-1 |
1 шт. |
|
Уплотнительное кольцо |
- |
2 шт. |
|
Защитный колпачок |
- |
1 шт. |
|
Руководство по эксплуатации |
АДКТ.406231.001РЭ |
1 экз. на партию преобразователей, поставляемых одному заказчику |
|
Паспорт |
АДКТ.406231.001ПС |
1 экз. |
Таблица 1 -
|
Наименование характеристики |
Значение | |||
|
ПДУ5 |
ПДУ5В |
ПДУ10 | ||
|
Диапазон измерений амплитуд переменных давлений, МПа |
от 0,01 до 0,5 |
от 0,01 до 0,5 |
от 0,02 до 1,0 | |
|
Максимальное значение амплитуды переменного давления, МПа |
1 |
1 |
2 | |
|
Номинальное значение коэффициента преобразования, В/МПа |
10 |
10 |
5 | |
|
Пределы допускаемых отклонений действительного значения коэффициента преобразования от номинального, % |
±20 | |||
|
Нелинейность амплитудной характеристики, %, не более |
10 |
10 |
10 | |
|
Диапазон частот измеряемых давлений, Гц |
от 0,24 до 9000 |
от 0,24 до 9000 |
от 0,24 до 22000 | |
|
Неравномерность амплитудно-частотной характеристики, %, не более |
5 | |||
|
Пределы допускаемой основной относительной погрешности измерений переменного давления, % |
±15 | |||
|
Пределы допускаемой дополнительной относительной погрешности измерений переменного давления, вызванной изменением температуры окружающей среды, %/1°С |
±0,1 | |||
|
Собственная резонансная частота, кГц, не менее |
40 |
40 |
100 | |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 | |||
|
Таблица 2 - Технические характеристики | ||||
|
Наименование характеристики |
Значение характеристики | |||
|
ПДУ5 |
ПДУ5В |
ПДУ10 | ||
|
Чувствительность к вибрационному ускорению, Па/(м/с2), не более |
30 |
5 |
30 | |
|
Напряжение питания постоянного тока, В |
32±0,5 | |||
|
Масса без кабеля, г, не более |
100 | |||
|
Габаритные размеры без кабеля, (диаметр; длина), мм, не более |
25; 50 |
25; 70 | ||
от -30 до +40
Условия эксплуатации:
- температура окружающей среды, °С Время непрерывной работы, ч, не менее
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет |
5 |
