Номер по Госреестру СИ: 94940-25
94940-25 Преобразователи давления
(APT3300)
Назначение средства измерений:
Преобразователи давления APT3300 (далее - преобразователи) предназначены для непрерывных измерений давления (избыточного, избыточного давления-разрежения, абсолютного и дифференциального (разности давлений)) и преобразования измеренного давления в унифицированный выходной сигнал силы постоянного тока с возможностью наложения на него цифрового сигнала стандарта HART, а также отображения измеренного давления на дисплее.

Внешний вид.
Преобразователи давления
Рисунок № 1

Внешний вид.
Преобразователи давления
Рисунок № 2

Внешний вид.
Преобразователи давления
Рисунок № 3

Внешний вид.
Преобразователи давления
Рисунок № 4
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (ПО), устанавливаемое в энергонезависимую память при изготовлении.
Нормирование метрологических характеристик преобразователей проведено с учетом влияния ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - низкий.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
165 |
|
Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО |
- |
Знак утверждения типа
Знак утверждения типа наносится на маркировочную табличку, которая расположена сверху на корпусе преобразователя, фотохимическим или другим способом.Фотографии общего вида преобразователей и маркировочной таблички с обозначением мест нанесения заводского номера и знака утверждения типа приведен
на рисунках 1 - 3.
Дополнительно на корпус преобразователей может быть нанесена информационная наклейка.

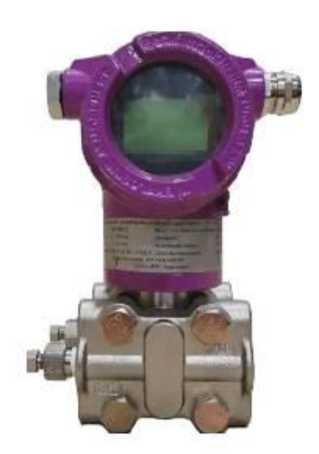

Рисунок 2 - Внешний вил
модель APT3300-D

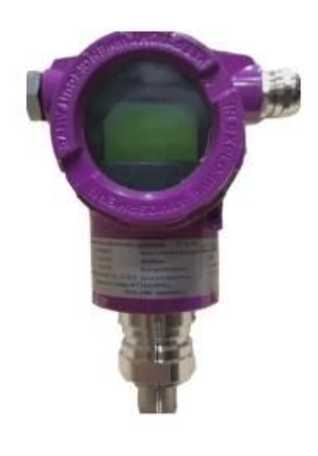

Рисунок 1 - Внешний вид моделей APT3300-G и APT3300-A

давления
Иод заказа
Питание ВьаодноЙ сигнал:
Заводской
AFT3300-G
О 4 000иП< ♦/’ОДГЬ*
йита КлдЬМСТб Т4 0ЪХ Дата иэготова^мня ,К ни L RU H6S в 02291/24 Ма< статичесиое да леиие
ООО «ИМС-Кдилслект»

Место нанесения знака
Место нанесения
утверждения типа
заводского номера
Рисунок 3 - Маркировочная табличка
с указанием мест нанесения заводского номера и знака утверждения типа
Программное обеспечениеПреобразователи имеют встроенное программное обеспечение (ПО), устанавливаемое в энергонезависимую память при изготовлении.
Нормирование метрологических характеристик преобразователей проведено с учетом влияния ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - низкий.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
165 |
|
Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО |
- |
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений (ДИ)1), кПа
|
от -100 до 60000 от 0 до 3000 от -500 до 2000 кПа |
|
Пределы допускаемой основной приведенной погрешности к диапазону измерений, % |
±0,075 при 1<TD2)<1O, ±(0,075 •TD2)) при TD2)>10; |
|
Пределы допускаемой дополнительной погрешности измерений от изменения температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждые 10 °С |
±((О,О24 % от ВПИ3 + ■0,045 % от ДИ3)/2,8) |
|
Пределы допускаемой дополнительной приведенной погрешности к диапазону измерений от изменения напряжения питания от нормальных условий в диапазоне рабочих условий, на каждый 1 В, % |
±О,ОО5 |
| |
Таблица 3 - Диапазоны
|
Модель |
КДИ1) |
Диапазон измерений2) |
Диапазон перенастройки |
Давление перегрузки |
|
1 |
2 |
3 |
4 |
5 |
|
APT3300-G |
0 |
от -6 до 6 кПа |
от О,6 до 6 кПа |
2ОО кПа |
|
1 |
от -4О до 4О кПа |
от 2 до 4О кПа |
10ОО кПа | |
|
2 |
от - 1ОО до 25О кПа |
от 2,5 до 25О кПа |
4ООО кПа | |
|
3 |
от -1ОО до 6ООО кПа |
от 60 до 6ООО кПа |
18ООО кПа | |
|
4 |
от - 1ОО до 1ОООО кПа |
от 1ОО до 1ОООО кПа |
2ОООО кПа | |
|
5 |
от - 1ОО до 21ООО кПа |
от 21 о до 21ООО кПа |
4ОООО кПа | |
|
6 |
от - 1ОО до 4ОООО кПа |
от 4ОО до 4ОООО кПа |
5ОООО кПа | |
|
7 |
от - 1ОО до 6ОООО кПа |
от 6ОО до 6ОООО кПа |
7ОООО кПа | |
|
APT3300-A |
0 |
от о до 4О кПа |
от 2 до 4О кПа |
1ОО кПа |
|
1 |
от о до 25О кПа |
от 2,5 до 25О кПа |
4ОО кПа | |
|
2 |
от о до ЗООО кПа |
от 30 до ЗООО кПа |
5ООО кПа |
таблицы 3
|
1 |
2 |
3 |
4 |
5 |
|
APT3300-D |
0 |
от 0 до ±1 кПа |
от 0,1 до 1 кПа |
40 кПа |
|
1 |
от 0 до ±6 кПа |
от 0,2 до 6 кПа |
100 кПа | |
|
2 |
от 0 до ±40 кПа |
от 0,4 до 40 кПа |
200 кПа | |
|
3 |
от 0 до ±250 кПа |
от 2,5 до 250 кПа |
800 кПа | |
|
4 |
от -500 до 2000 кПа |
от 20 до 2000 кПа |
4000 кПа |
1 Код диапазона измерений.
2 Указанный диапазон измерений может быть выражен в других единицах ;ния давления: Па, МПа, мбар, бар, м вод. ст., мм вод. ст., мм рт. ст., кгс/см2, атм
|
Таблица 4 - Основные технические характеристики | |
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений:
|
от 20 до 28 от +5 до +35 от 20 до 95 от 84 до 106,7 |
|
Выходной сигнал |
от 4 до 20 мА или от 4 до 20 мА/HART |
|
Условия эксплуатации
преобразователи с выходным сигналом от 4 до 20 мА преобразователи с выходным сигналом от 4 до 20 мА/HART
|
от 12 до 42 от 12 до 42 от -40 до +120 от -40 до +851) от 0 до 100 от 84 до 106,7 |
|
Габаритные размеры (длина^высота^ширина), мм, не более |
200 х 250 х 180 |
|
Масса, кг, не более
|
3,0 5,5 |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
12 75000 |
|
Степень защиты от воды и пыли по ГОСТ 14254-2015 |
IP 67 |
|
Маркировка взрывозащиты |
1Ex db IIC Т6 Т4 Gb Х |
|
1 Работоспособность дисплея обеспечивается в диапазоне от -30 до +65 °С. | |
наносится на маркировочную табличку, которая расположена сверху на корпусе преобразователя, фотохимическим или другим способом и типографским способом на титульные листы руководства по эксплуатации, установке и техническому обслуживанию и паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 1.3 документа «Преобразователи давления APT3300. Руководство по эксплуатации, установке и техническому обслуживанию» 26.51.52-APT3300 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений20 для
октября 2022 г. № 2653 «Об утверждении средств измерений избыточного давления до 4000
Приказ Росстандарта от
Государственной поверочной схемы
МПа»;
31
августа 2021 г. № 1904 «Об утверждении
Приказ Росстандарта от
Государственной поверочной схемы для средств измерений разности давлений до 1^105 Па»; Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10"1 - 1^107 Па»;
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия;
ТУ 26.51.52-003-28430280-2023 Преобразователи давления APT3300-A, APT3300-G, APT3300-D. Технические условия.
Правообладательответственностью
«ИМС-Комплект»
Общество с ограниченной
(ООО «ИМС-Комплект»)
ИНН: 5003127910
Юридический адрес: 142701, Московская обл., г. Видное, Ольховая ул., д. 4, помещ. VIII, ком. 9
Телефон: +7 495 109-05-13
E-mail: main@ims-k.biz
Изготовитель
ответственностью«ИМС-Комплект»
Общество с ограниченной
(ООО «ИМС-Комплект»)
ИНН: 5003127910
Юридический адрес: 142701, Московская обл., г. Видное, Ольховая ул., д. 4, помещ. VIII, ком. 9
Адрес места осуществления деятельности: 308009, Белгородская обл., г. Белгород, Волчанская ул., д. 167
Телефон: +7 495 109-05-13
E-mail: main@ims-k.biz
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8
Телефон/факс: +7 (495) 491-78-12
Е-mail: sittek@mail.ru
Web-сайт: http://www.kip-mce.ru
Правообладатель
ответственностью«ИМС-Комплект»
Общество с ограниченной
(ООО «ИМС-Комплект»)
ИНН: 5003127910
Юридический адрес: 142701, Московская обл., г. Видное, Ольховая ул., д. 4, помещ. VIII, ком. 9
Телефон: +7 495 109-05-13
E-mail: main@ims-k.biz
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
Преобразователь состоит из сенсорного модуля и электронного преобразователя. Сенсорный модуль состоит из измерительного блока и платы аналого-цифрового преобразователя (АЦП).
Преобразователи изготавливаются в трех моделях:
-
- APT3300-G - предназначены для измерений избыточного давления и избыточного давления-разрежения;
-
- APT3300-A - предназначены для измерений абсолютного давления;
-
- APT3300-D - предназначены для измерений разности давлений.
Данные модели преобразователей имеют различные исполнения, которые отличаются друг от друга конструкцией и диапазонами измерений.
В преобразователях моделей APT3300-G и APT3300-A измерительный блок состоит из разделительной мембраны и чувствительного элемента, пространство между ними заполнено разделительной жидкостью. Измеряемое давление через разделительную мембрану и разделительную жидкость передается на чувствительный элемент.
В преобразователях модели APT3300-D измерительный блок состоит из разделительной мембраны со стороны высокого давления и разделительной мембраны со стороны низкого давления. Полость между мембранами заполнена разделительной жидкостью. Чувствительный элемент размещен внутри замкнутой полости, заполненной разделительной жидкостью. Измерительный блок также имеет защитную мембрану от перегрузочного давления. Воздействие разности давлений при подаче давления через разделительную мембрану со стороны высокого давления и через разделительную мембрану со стороны низкого давления и разделительную жидкость передается на чувствительный элемент.
В качестве чувствительного элемента в преобразователях всех моделей используется монокристаллическая кремниевая мембрана с пленочными тензорезисторами на ее поверхности. Воздействие давления или разности давлений преобразуется в деформацию чувствительного элемента, вызывая при этом изменение электрического сопротивления тензорезисторов и разбаланс мостовой схемы. Электрический сигнал, образующийся при разбалансе мостовой схемы, измеряется АЦП и подается в электронный преобразователь. Электронный преобразователь размещен внутри корпуса. Корпус имеет два герметично изолированных отсека, в одном из которых располагается клеммную колодку для подсоединения жил кабеля, в другом - плата электроники и дисплей. На передней панели корпуса рядом с дисплеем расположены кнопки настройки и управления.
Сенсорный модуль имеет также встроенный температурный сенсор для коррекции температуры.
Корпус закрыт крышками с уплотнительными кольцами. Крышки преобразователей взрывозащищенного исполнения «Exd» стопорятся винтами. В клеммном отсеке имеется зажим для внутреннего заземления, который может быть использован для подсоединения экрана при применении экранированного кабеля. На корпусе расположен зажим для внешнего заземления. В конструкции корпуса предусмотрены два резьбовых отверстия под кабельные вводы.
Плата АЦП принимает аналоговые сигналы преобразователя давления, пропорциональные входной измеряемой величине (давлению) и температуре, и преобразовывает их в цифровые коды. Энергонезависимая память предназначена для хранения коэффициентов коррекции характеристик сенсорного модуля и других данных о сенсорном модуле.
Микроконтроллер, установленный на электронной плате, принимает цифровые сигналы с платы АЦП вместе с коэффициентами коррекции, производит коррекцию и линеаризацию характеристики сенсора, вычисляет скорректированное значение выходного сигнала датчика и передаёт его в цифро-аналоговый преобразователь (ЦАП). ЦАП преобразует цифровой сигнал, поступающий с микроконтроллера, в выходной аналоговый сигнал. HART-модем, установленный на электронной плате, предназначен для выделения HART-сигнала из аналогового сигнала или / и преобразование его в стандартный цифровой сигнал, а также для осуществления обратной операции.
Настройка преобразователей может также осуществляться по цифровому каналу связи или кнопками.
Степень защиты преобразователей, обеспечиваемая оболочкой, от проникновения твердых частиц, пыли и воды, соответствует IP67 по ГОСТ 14254-2015.
Заводской номер наносится на маркировочную табличку, которая расположена сверху на корпусе преобразователя, фотохимическим или другим способом в буквенно-числовом формате.
Знак утверждения типа наносится на маркировочную табличку, которая расположена сверху на корпусе преобразователя, фотохимическим или другим способом.
Фотографии общего вида преобразователей и маркировочной таблички с обозначением мест нанесения заводского номера и знака утверждения типа приведен
на рисунках 1 - 3.
Дополнительно на корпус преобразователей может быть нанесена информационная наклейка.

Рисунок 2 - Внешний вил
модель APT3300-D
Рисунок 1 - Внешний вид моделей APT3300-G и APT3300-A

давления
Иод заказа
Питание ВьаодноЙ сигнал:
Заводской
AFT3300-G
О 4 000иП< ♦/’ОДГЬ*
йита КлдЬМСТб Т4 0ЪХ Дата иэготова^мня ,К ни L RU H6S в 02291/24 Ма< статичесиое да леиие
ООО «ИМС-Кдилслект»

Место нанесения знака
Место нанесения
утверждения типа
заводского номера
Рисунок 3 - Маркировочная табличка
с указанием мест нанесения заводского номера и знака утверждения типа
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений (ДИ)1), кПа
|
от -100 до 60000 от 0 до 3000 от -500 до 2000 кПа |
|
Пределы допускаемой основной приведенной погрешности к диапазону измерений, % |
±0,075 при 1<TD2)<1O, ±(0,075 •TD2)) при TD2)>10; |
|
Пределы допускаемой дополнительной погрешности измерений от изменения температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждые 10 °С |
±((О,О24 % от ВПИ3 + ■0,045 % от ДИ3)/2,8) |
|
Пределы допускаемой дополнительной приведенной погрешности к диапазону измерений от изменения напряжения питания от нормальных условий в диапазоне рабочих условий, на каждый 1 В, % |
±О,ОО5 |
| |
Таблица 3 - Диапазоны
|
Модель |
КДИ1) |
Диапазон измерений2) |
Диапазон перенастройки |
Давление перегрузки |
|
1 |
2 |
3 |
4 |
5 |
|
APT3300-G |
0 |
от -6 до 6 кПа |
от О,6 до 6 кПа |
2ОО кПа |
|
1 |
от -4О до 4О кПа |
от 2 до 4О кПа |
10ОО кПа | |
|
2 |
от - 1ОО до 25О кПа |
от 2,5 до 25О кПа |
4ООО кПа | |
|
3 |
от -1ОО до 6ООО кПа |
от 60 до 6ООО кПа |
18ООО кПа | |
|
4 |
от - 1ОО до 1ОООО кПа |
от 1ОО до 1ОООО кПа |
2ОООО кПа | |
|
5 |
от - 1ОО до 21ООО кПа |
от 21 о до 21ООО кПа |
4ОООО кПа | |
|
6 |
от - 1ОО до 4ОООО кПа |
от 4ОО до 4ОООО кПа |
5ОООО кПа | |
|
7 |
от - 1ОО до 6ОООО кПа |
от 6ОО до 6ОООО кПа |
7ОООО кПа | |
|
APT3300-A |
0 |
от о до 4О кПа |
от 2 до 4О кПа |
1ОО кПа |
|
1 |
от о до 25О кПа |
от 2,5 до 25О кПа |
4ОО кПа | |
|
2 |
от о до ЗООО кПа |
от 30 до ЗООО кПа |
5ООО кПа |
таблицы 3
|
1 |
2 |
3 |
4 |
5 |
|
APT3300-D |
0 |
от 0 до ±1 кПа |
от 0,1 до 1 кПа |
40 кПа |
|
1 |
от 0 до ±6 кПа |
от 0,2 до 6 кПа |
100 кПа | |
|
2 |
от 0 до ±40 кПа |
от 0,4 до 40 кПа |
200 кПа | |
|
3 |
от 0 до ±250 кПа |
от 2,5 до 250 кПа |
800 кПа | |
|
4 |
от -500 до 2000 кПа |
от 20 до 2000 кПа |
4000 кПа |
1 Код диапазона измерений.
2 Указанный диапазон измерений может быть выражен в других единицах ;ния давления: Па, МПа, мбар, бар, м вод. ст., мм вод. ст., мм рт. ст., кгс/см2, атм
|
Таблица 4 - Основные технические характеристики | |
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений:
|
от 20 до 28 от +5 до +35 от 20 до 95 от 84 до 106,7 |
|
Выходной сигнал |
от 4 до 20 мА или от 4 до 20 мА/HART |
|
Условия эксплуатации
преобразователи с выходным сигналом от 4 до 20 мА преобразователи с выходным сигналом от 4 до 20 мА/HART
|
от 12 до 42 от 12 до 42 от -40 до +120 от -40 до +851) от 0 до 100 от 84 до 106,7 |
|
Габаритные размеры (длина^высота^ширина), мм, не более |
200 х 250 х 180 |
|
Масса, кг, не более
|
3,0 5,5 |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
12 75000 |
|
Степень защиты от воды и пыли по ГОСТ 14254-2015 |
IP 67 |
|
Маркировка взрывозащиты |
1Ex db IIC Т6 Т4 Gb Х |
|
1 Работоспособность дисплея обеспечивается в диапазоне от -30 до +65 °С. | |
