Номер по Госреестру СИ: 94941-25
94941-25 Измерители артериального давления
(CS Medica)
Назначение средства измерений:
Измерители артериального давления CS Medica (далее по тексту - измерители) предназначены для измерений систолического и диастолического артериального давления путем измерения избыточного давления воздуха в манжете в момент появления и исчезновения тонов Короткова.
Внешний вид.
Измерители артериального давления
Рисунок № 1
Внешний вид.
Измерители артериального давления
Рисунок № 2
Внешний вид.
Измерители артериального давления
Рисунок № 3
Внешний вид.
Измерители артериального давления
Рисунок № 4
Общие сведения
Дата публикации - 19.03.2025
Срок свидетельства - 18.03.2030
Номер записи - 196736
ID в реестре СИ - 1424210
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Zhenjiang Complectservice Industrial & Trade Co.
Страна - РОССИЯ
Населенный пункт - Ltd., Китайская Народная Республика
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№524 от 2025.03.18 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Измерители артериального давления (CS Medica)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Zhenjiang Complectservice Industrial & Trade Co.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94941-25 18.03.2030 |
Измерители артериального давления, CS Medica Zhenjiang Complectservice Industrial & Trade Co. (РОССИЯ Ltd., Китайская Народная Республика) |
ОТ МП |
1 год |
Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.
Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.
Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.
Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Измерители артериального давления (CS Medica)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Измерители артериального давления (CS Medica)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 11 «Проведение измерения» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Co., Ltd.,
Стандарт предприятия Shenzhen Complectservice Industrial & Trade Китайская Народная Республика.
ПравообладательНародная
Shenzhen Complectservice Industrial & Trade Co., Ltd., Китайская Республика
Адрес: Room 1103, Guidu Building, Chunfeng Road, Luohu District, 518001 Shenzhen, PEOPLE'S REPUBLIC OF CHINA
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Е-mail: vniiofi@vniiofi.ru
Web-сайт: www.vniiofi.ru
Принцип действия измерителей основан на неинвазивном измерении манометром измерителя давления воздуха в компрессионной манжете в момент появления (принимается за систолическое артериальное давление) и исчезновения (принимается за диастолическое артериальное давление) прослушиваемых тонов Короткова. Давление воздуха в манжете создается и регулируется с помощью ручного пневматического нагнетателя (груши).
Измерители состоят из манометра, манжеты компрессионной, нагнетателя давления (груши) с регулируемым клапаном. Манжета компрессионная представляет собой пневмокамеру, помещенную в чехол с застежкой для фиксации на плече. Соединение манжеты с манометром и пневматическим нагнетателем осуществляется эластичными резиновыми трубками (шлангами).
Измерители изготавливаются в следующих модификациях: CS-103, CS-112, CS-105 M, CS-205, CS-305, CS-115 B, CS-115 G, CS-115 V, CS-106 M, CS-116 B, CS-116 G, CS-116 V, CS-107 M, CS-117.
Особенности модификаций:
- CS-103, CS-112 имеют манжету с двумя шлангами, манометр и пневматический нагнетатель давления (груша) подсоединяются отдельно к манжете, без фонендоскопа;
- CS-106 M, CS-116 B, CS-116 G, CS-116 V имеют манжету с двумя шлангами, и пневматический нагнетатель давления (груша) подсоединяются с фонендоскопом;
манометр к манжете,
- в с двумя
отдельно
манжету
(груша)
CS-105 M, CS-205, CS-305, CS-115 B, CS-115 G, CS-115 V имеют шлангами, манометр и пневматический нагнетатель давления подсоединяются отдельно к манжете, головка фонендоскопа закреплена на компрессионной манжете;
- CS-107 M, CS-117 имеют манометр увеличенного размера, совмещенный с пневматическим нагнетателем давления (грушей), головка фонендоскопа закреплена на компрессионной манжете.
Измерители различаются модификациями, конструктивными особенностями, комплектацией, габаритными размерами, массой и цветовым исполнением.
Нанесение знака поверки на измерители не предусмотрено. Пломбировка от несанкционированного доступа осуществляется посредством нанесения наклейки завода-изготовителя на заднюю или нижнюю панель корпуса манометра.
Серийный номер средства измерений состоит из арабских цифр и наносится методом цифровой лазерной печати на циферблат манометра.

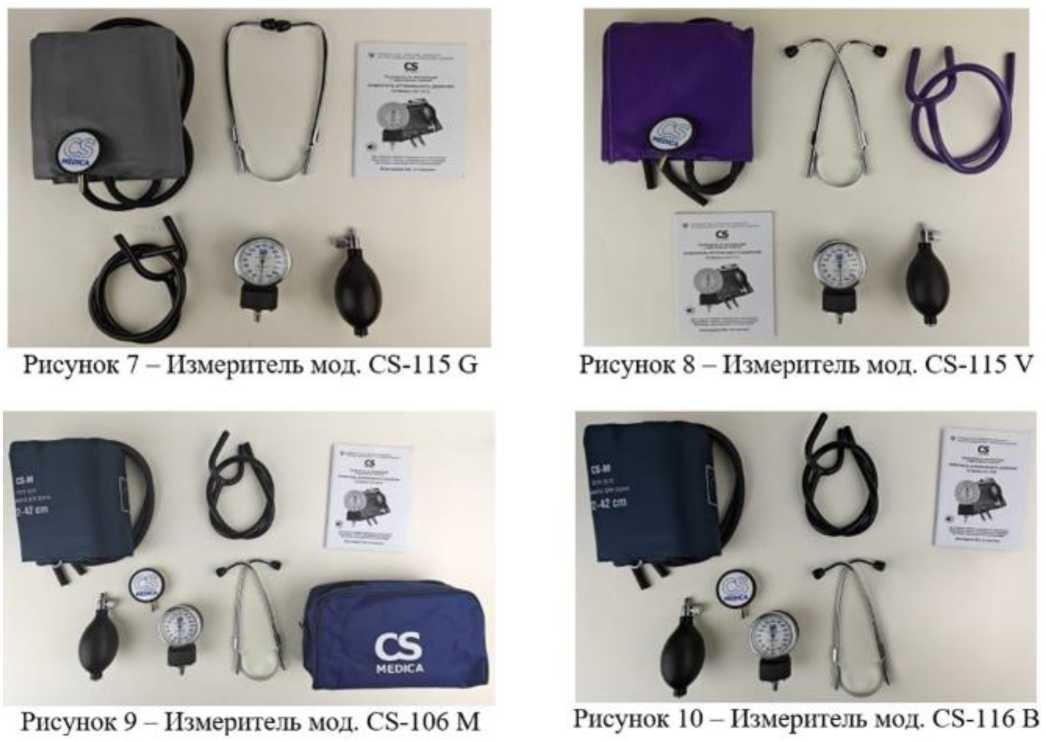

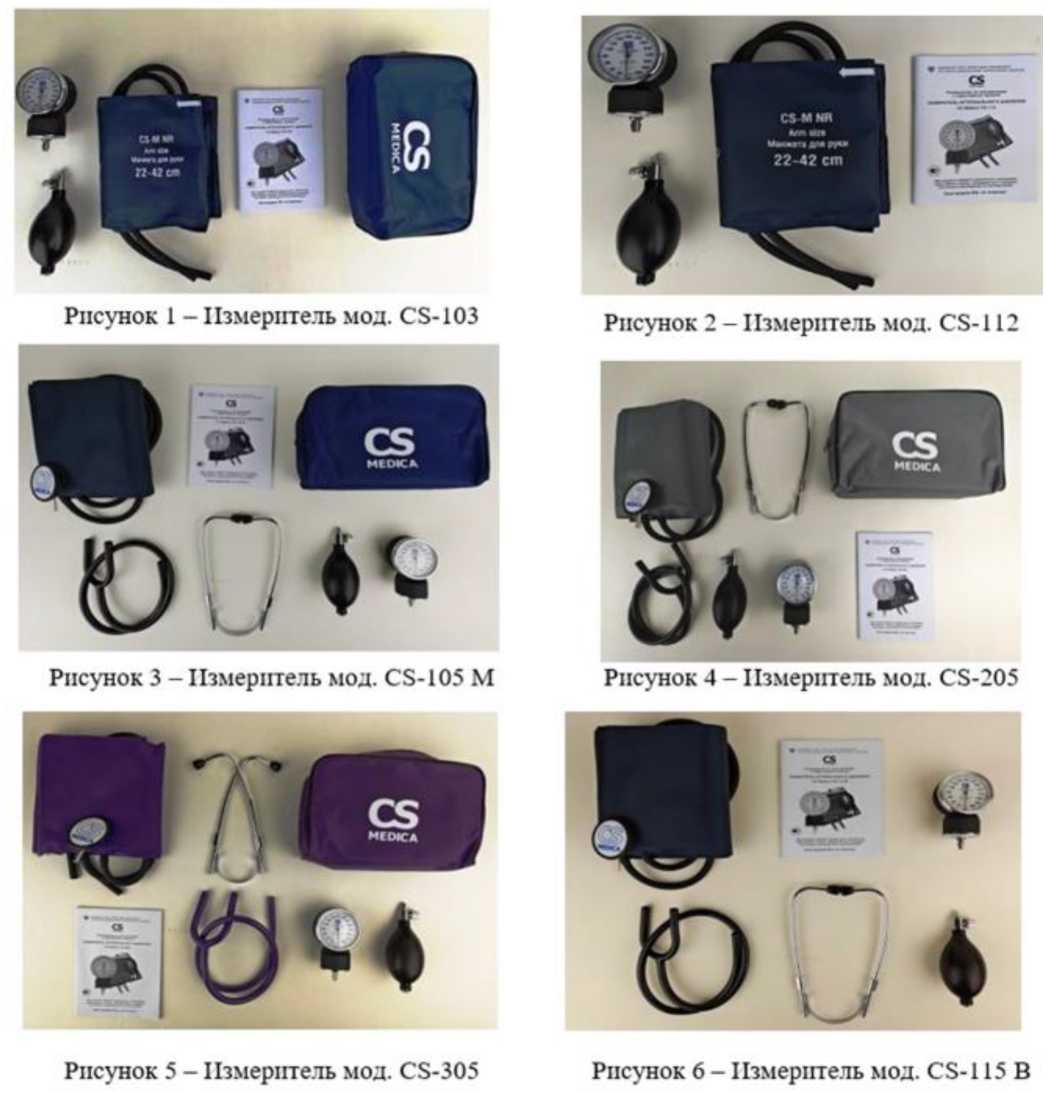

Общий вид измерителей представлен на рисунках 1-14. Место нанесения серийного номера представлено на рисунке 15.
Место нанесения пломбирования от несанкционированного доступа представлено на рисунке 16.
Место нанесения пломбирования
Рисунок 16 - Место нанесения пломбирования от несанкционированного доступа
Рисунок 15 - Место нанесения серийного номера
Таблица 3 - Комплектность измерителей
|
Наименование |
Обозначение |
Количество |
|
Измеритель артериального давления CS Medica CS-103 в составе: | ||
|
Манометр |
- |
1 шт. |
|
Нагнетатель давления (груша) |
- |
1 шт. |
|
Манжета |
CS-M NR |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Руководство по эксплуатации с гарантийным талоном |
- |
1 шт. |
|
Сумка для хранения прибора |
- |
1 шт. |
|
Измеритель артериального давления CS Medica CS-112 в составе: | ||
|
Манометр |
- |
1 шт. |
|
Нагнетатель давления (груша) |
- |
1 шт. |
|
Манжета |
CS-M NR |
1 шт. |
|
Руководство по эксплуатации с гарантийным талоном |
- |
1 шт. |
|
Измеритель артериального давления CS Medica CS-105 М в составе: | ||
|
Манометр |
- |
1 шт. |
|
Нагнетатель давления (груша) |
- |
1 шт. |
|
Манжета со встроенной головкой фонендоскопа и фиксирующим кольцом |
CS-MF |
1 шт. |
|
Оголовье фонендоскопа с оливами |
1 шт. | |
|
Y-образный звукопровод фонендоскопа |
1 шт. | |
|
Руководство по эксплуатации с гарантийным талоном |
1 шт. | |
|
Сумка для хранения прибора |
1 шт. | |
|
Измеритель артериального давления CS Medica CS-205 в составе: | ||
|
Манометр |
- |
1 шт. |
|
Нагнетатель давления (груша) |
- |
1 шт. |
|
Манжета со встроенной головкой фонендоскопа и фиксирующим кольцом |
CS-MF G |
1 шт. |
|
Оголовье фонендоскопа с оливами |
- |
1 шт. |
|
Y-образный звукопровод фонендоскопа |
- |
1 шт. |
|
Руководство по эксплуатации с гарантийным талоном |
- |
1 шт. |
|
Сумка для хранения прибора |
- |
1 шт. |
|
Измеритель артериального давления CS Medica CS-305 в составе: | ||
|
Манометр |
- |
1 шт. |
|
Нагнетатель давления (груша) |
- |
1 шт. |
|
Манжета со встроенной головкой фонендоскопа и фиксирующим кольцом |
CS-MF V |
1 шт. |
|
Оголовье фонендоскопа с оливами |
- |
1 шт. |
|
Y-образный звукопровод фонендоскопа |
- |
1 шт. |
|
Руководство по эксплуатации с гарантийным талоном |
- |
1 шт. |
|
Сумка для хранения прибора |
- |
1 шт. |
|
Измеритель артериального давления CS Medica CS-115 B в составе: | ||
|
Манометр |
- |
1 шт. |
|
Нагнетатель давления (груша) |
- |
1 шт. |
|
Манжета со встроенной головкой фонендоскопа и фиксирующим кольцом |
CS-MF |
1 шт. |
|
Оголовье фонендоскопа с оливами |
- |
1 шт. |
|
Y-образный звукопровод фонендоскопа |
- |
1 шт. |
|
Руководство по эксплуатации с гарантийным талоном |
- |
1 шт. |
|
Измеритель артериального давления CS Medica CS-115 G в составе: | ||
|
Манометр |
- |
1 шт. |
|
Нагнетатель давления (груша) |
- |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Манжета со встроенной головкой фонендоскопа и фиксирующим кольцом |
CS-MF G |
1 шт. |
|
Оголовье фонендоскопа с оливами |
- |
1 шт. |
|
Y-образный звукопровод фонендоскопа |
- |
1 шт. |
|
Руководство по эксплуатации с гарантийным талоном |
- |
1 шт. |
|
Измеритель артериального давления CS Medica CS-115 V в составе: | ||
|
Манометр |
- |
1 шт. |
|
Нагнетатель давления (груша) |
- |
1 шт. |
|
Манжета со встроенной головкой фонендоскопа и фиксирующим кольцом |
CS-MF V |
1 шт. |
|
Оголовье фонендоскопа с оливами |
- |
1 шт. |
|
Y-образный звукопровод фонендоскопа |
- |
1 шт. |
|
Руководство по эксплуатации с гарантийным талоном |
- |
1 шт. |
|
Измеритель артериального давления CS Medica CS-106 M в составе: | ||
|
Манометр |
- |
1 шт. |
|
Нагнетатель давления (груша) |
- |
1 шт. |
|
Манжета c фиксирующим кольцом |
CS-M |
1 шт. |
|
Оголовье фонендоскопа с оливами |
1 шт. | |
|
Головка фонендоскопа |
1 шт. | |
|
Y-образный звукопровод фонендоскопа |
1 шт. | |
|
Руководство по эксплуатации с гарантийным талоном |
1 шт. | |
|
Сумка для хранения прибора |
1 шт. | |
|
Измеритель артериального давления CS Medica CS-116 B в составе: | ||
|
Манометр |
- |
1 шт. |
|
Нагнетатель давления (груша) |
- |
1 шт. |
|
Манжета с фиксирующим кольцом |
CS-M |
1 шт. |
|
Оголовье фонендоскопа с оливами |
- |
1 шт. |
|
Головка фонендоскопа |
- |
1 шт. |
|
Y-образный звукопровод фонендоскопа |
- |
1 шт. |
|
Руководство по эксплуатации с гарантийным талоном |
- |
1 шт. |
|
Измеритель артериального давления CS Medica CS-116 G в составе: | ||
|
Манометр |
- |
1 шт. |
|
Нагнетатель давления (груша) |
- |
1 шт. |
|
Манжета с фиксирующим кольцом |
CS-M G |
1 шт. |
|
Оголовье фонендоскопа с оливами |
- |
1 шт. |
|
Головка фонендоскопа |
- |
1 шт. |
|
Y-образный звукопровод фонендоскопа |
- |
1 шт. |
|
Руководство по эксплуатации с гарантийным талоном |
- |
1 шт. |
|
Измеритель артериального давления CS Medica CS-116 V в составе: | ||
|
Манометр |
- |
1 шт. |
|
Нагнетатель давления (груша) |
- |
1 шт. |
|
Манжета с фиксирующим кольцом |
CS-M V |
1 шт. |
|
Оголовье фонендоскопа с оливами |
- |
1 шт. |
|
Головка фонендоскопа |
- |
1 шт. |
|
Y-образный звукопровод фонендоскопа |
- |
1 шт. |
|
Руководство по эксплуатации с гарантийным талоном |
- |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Измеритель артериального давления CS Medica CS-107 M в составе: | ||
|
Манометр, совмещенный с нагнетателем давления (груша) |
- |
1 шт. |
|
Манжета со встроенной головкой фонендоскопа и фиксирующим кольцом |
CS-1MF |
1 шт. |
|
Оголовье фонендоскопа с оливами |
- |
1 шт. |
|
Y-образный звукопровод фонендоскопа |
- |
1 шт. |
|
Руководство по эксплуатации с гарантийным талоном |
- |
1 шт. |
|
Сумка для хранения прибора |
- |
1 шт. |
|
Измеритель артериального давления CS Medica CS-117 в составе: | ||
|
Манометр, совмещенный с нагнетателем давления (груша) |
- |
1 шт. |
|
Манжета со встроенной головкой фонендоскопа и фиксирующим кольцом |
CS-1MF |
1 шт. |
|
Оголовье фонендоскопа с оливами |
- |
1 шт. |
|
Y-образный звукопровод фонендоскопа |
- |
1 шт. |
|
Руководство по эксплуатации с гарантийным талоном |
- |
1 шт. |
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений давления воздуха в манжете, мм рт.ст. |
от 20 до 300 |
|
Пределы допускаемой абсолютной погрешности при измерении давления воздуха в манжете, мм рт.ст. |
+3 |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Номинальный диапазон измерений давления воздуха в манжете, мм рт.ст |
от 20 до 300 |
|
Цена деления шкалы манометра, мм рт.ст. |
2 |
|
Габаритные размеры манометра (ширинахглубинахвысота), мм1 |
50±3х87±3х38±3 |
|
Габаритные размеры манометра, совмещенного с нагнетателем давления (грушей) (ширина^глубина^высота), мм1 |
165±7х67±3х70±3 |
|
Габаритные размеры нагнетателя давления (груши) (диаметрхвысота), мм1 |
43±3х108±3 |
|
Габаритные размеры манжеты CS-M NR (ширина^глубина^высота), мм1 |
508±5х138±3х7±2 |
|
Габаритные размеры манжеты со встроенной головкой фонендоскопа и фиксирующим кольцом (ширина^глубина^высота), мм1 CS-MF, CS-MF G, CS-MF V, CS-1MF |
595±5х140±3х20±2 |
|
Габаритные размеры манжеты с фиксирующим кольцом (ширина^глубина^высота), мм1 CS-M, CS-M G, CS-M V |
595±5х140±3х7±2 |
|
Габаритные размеры оголовья фонендоскопа с оливами (ширинахглубинахвысота), мм1 |
90±3х162±5х12±3 |
|
Габаритные размеры Y-образного звукопровода фонендоскопа (ширина^глубина^высота), мм1 |
610±10х50±5х7±2 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры головки фонендоскопа (ширинахглубинахвысота), мм1 |
60±5х44±5х13±3 |
|
Габаритные размеры сумки для хранения прибора (ширина^глубина^высота), мм1 |
181±10х115±10х62±7 |
|
Масса манометра, г1 |
94±5 |
|
Масса манометра, совмещенного с нагнетателем давления (грушей), г1 |
212±5 |
|
Масса нагнетателя давления (груши), г1 |
35±5 |
|
Масса манжеты CS-M NR, г1 |
88±5 |
|
Масса манжеты со встроенной головкой фонендоскопа и фиксирующим кольцом, г1 | |
|
CS-MF, CS-MF G, CS-MF V |
145±5 |
|
Масса манжеты с фиксирующим кольцом, г1 | |
|
CS-M, CS-M G, CS-M V |
127±5 |
|
Масса манжеты CS-1MF со встроенной головкой фонендоскопа и фиксирующим кольцом, г1 |
140±5 |
|
Масса оголовья фонендоскопа с оливами, г1 |
17±5 |
|
Масса Y-образного звукопровода фонендоскопа, г1 |
32±5 |
|
Масса головки фонендоскопа, г1 |
15±3 |
|
Масса сумки для хранения прибора, г1 |
49±5 |
|
Масса измерителя, г1 | |
|
CS-103 |
270±10 |
|
CS-112 |
222±10 |
|
CS-105 M, CS-205, CS-305 |
375±10 |
|
CS-115 B, CS-115 G, CS-115 V |
326±10 |
|
CS-106 M |
373±10 |
|
CS-116 B, CS-116 G, CS-116 V |
323±10 |
|
CS-107 M |
448±10 |
|
CS-117 |
400±10 |
|
Условия эксплуатации: | |
|
температура окружающей среды, °С |
от +10 до +40 |
|
относительная влажность, % |
от 30 до 85 |
|
атмосферное давление, кПа |
от 70 до 106 |
|
Примечание: 1 - перечень наименований характеристик и значений зависят | |
|
от комплектности и | |
|
указываются в руководстве по эксплуатации |
