Номер по Госреестру СИ: 94946-25
94946-25 Резервуары стальные вертикальные цилиндрические
(РВС-400)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС-400 (далее - резервуары) предназначены для измерений объема светлых нефтепродуктов, а также для их приема, хранения и отпуска.

Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1

Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 2

Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 3

Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 4

Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 5

Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 6

Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 7

Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 8
Знак утверждения типа
Знак утверждения типананосится на паспорт типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Основные сведения об изделии» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательПО
«НЕФТЕГАЗХИММАШ»
Акционерное общество
(АО ПО «НЕФТЕГАЗХИММАШ») ИНН 6125023893
Юридический адрес: 346350, Ростовская обл., м.р-н Красносулинский, гп. Красносулинское, г. Красный Сулин, ул. Заводская, д. 1, к. Т, ком. 24
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Принцип действия резервуаров основан на заполнении их светлым нефтепродуктом до определенного уровня, соответствующего заданному значению объема согласно градуировочной таблице.
Конструктивно резервуары представляют собой вертикально расположенные стальные сосуды с днищем и крышей.
К настоящему типу средств измерений относятся резервуары стальные вертикальные цилиндрические РВС-400 с заводскими номерами 1, 2, 3, 4.
Резервуары расположены на нефтебазе ООО «БАТО», Краснодарский край, г. Армавир, ул. Советской Армии, 224А.
Заводские номера в виде цифрового обозначения, состоящего из арабской цифры, нанесены на стенки резервуаров аэрографическим способом.
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на резервуары не предусмотрено.
РВС-400, зав. № 1
РВС-400, зав. № 2
Место нанесения заводского номера
Рисунок 1 - Общий вид резервуаров, зав. №№ 1, 2, и мест нанесения заводских номеров
РВС-400, зав. № 4
Место нанесения заводского номера
Я^ГНЕОПАСНО!
Аеи<)топливо ТС-1 Р7 ‘

РВС-400, зав. № 3
Рисунок 2 - Общий вид резервуаров, зав. №№ 3, 4, и мест нанесения заводских номеров
РВС-400, зав. № 1
РВС-400, зав. № 2
РВС-400, зав. № 3
РВС-400, зав. № 4

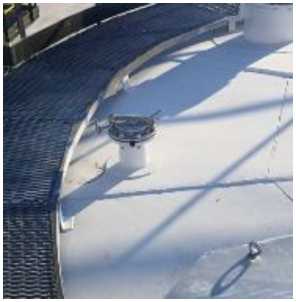

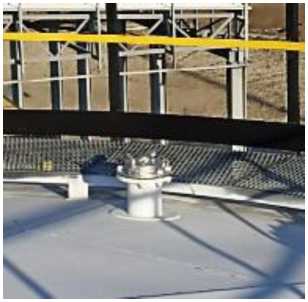

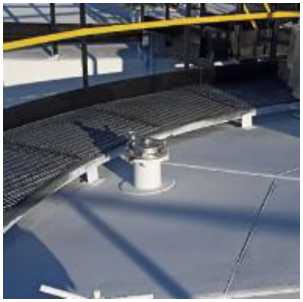

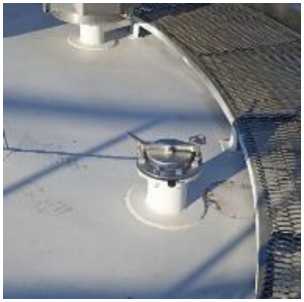

Рисунок 3 - Общий вид замерных люков
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
400 |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
±0,2 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Температура окружающего воздуха, °С |
от -26 до +42 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
20 |
