Канал измерений

ПИП

Температуры и относительной влажности воздуха

Метеостанция компактная ЗВ-КМ01; Метеостанция компактная ZWS; Преобразователь измерительный температуры и относительной влажности воздуха HMP555

Температурыповерхности дорожного полотна

Датчик дорожный бесконтактный ЗВ-СД;

Датчик дорожный бесконтактный ZRS100;

Датчик дорожный контактный ЗВ-СДК

Толщины слоя воды,снега, льда

Датчик дорожный бесконтактный ЗВ-СД;

Датчик дорожный бесконтактный ZRS100;

Датчик дорожный контактный ЗВ-СДК

Температуры грунта

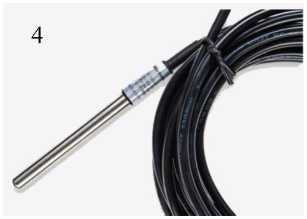

Датчик температуры грунта ЗВ-ТГ

Скорости и направления воздушного потока

Метеостанция компактная ЗВ-КМ01;

Метеостанция компактная ZWS

Атмосферного давления

Метеостанция компактная ЗВ-КМ01;

Метеостанция компактная ZW S

Метеорологической оптической дальности

Датчик видимости ЗВ-В01;

Датчик видимости ZWS300;

Дисдрометр ZDM100

Количества и интенсивности атмосферных осадков

Метеостанция компактная ЗВ-КМ01; Дисдрометр ZDM100

Температуры точки замерзания

Датчик дорожный контактный ЗВ-СДК

Наименование

Обозначение

Количество

Станция метеорологическая автоматическая всепогодная

Золотой Век

1 шт.

Руководство по эксплуатации

ЗЛВК.416311.002 РЭ

1 шт.

Паспорт

ЗЛВК.416311.002 ПС

1 шт.

*Количество и состав измерительных каналов конкретной станции Золотой Век указываются в паспорте

Наименование канала измерений

Наименование характеристики

Значение

температуры и относительной влажности воздуха (с ПИП ZWS,

ЗВ-КМ01)

Диапазон измерений температуры воздуха, °C

от -60,0 до +85,0

Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °C

±0,5

Диапазон измерений относительной влажности воздуха, %

от 0 до 100

Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %:

• - в диапазоне измерений от 0 % до 90 % включ.,

• - в диапазоне измерений св. 90 % до 100 %

±3

±4

температуры и относительной влажности воздуха (с ПИП HMP555)

Диапазон измерений температуры воздуха, °C

от -60,0 до +60,0

Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °C

• - в диапазоне от -60 °C до -30 °C включ.,

• - в диапазоне св. -30 °C до +60 °C

±0,4

±0,2

Диапазон измерений относительной влажности воздуха, %

от 0 до 100

Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %:

• - в диапазоне измерений от 0 % до 90 % включ.,

• - в диапазоне измерений св. 90 % до 100 %

±4

±5

Количества и интенсивности атмосферных осадков (с ПИП ZDM100, ЗВ-КМ01)

Минимальное измеряемое количество атмосферных осадков, мм

0,1

Пределы допускаемой абсолютной погрешности измерений количества атмосферных осадков, мм

±(0,1+0,05^X¹)

Диапазон измерений интенсивности атмосферных осадков, мм/ч

от 0,1 до 200

Пределы допускаемой абсолютной погрешности измерений интенсивности атмосферных осадков, мм\ч

±(0,2+0,05^I²)

скорости и направления воздушного потока (с ПИП ZWS, ЗВ-КМ01)

Диапазон    измерений    скорости    воздушного

потока, м/с

от 0,5 до 60,0

Пределы допускаемой погрешности измерений скорости воздушного потока:

• - абсолютной, в диапазоне от 0,5 до 5,0 м/с включ., м/с;

• - относительной, в диапазоне св. 5,0 до 60,0 м/с, %

±0,5

±10

Диапазон измерений направления воздушного потока

от 0° до 360°

Пределы допускаемой абсолютной погрешности измерений направления воздушного потока

±3°

Наименование канала измерений

Наименование характеристики

Значение

атмосферного давления

(с ПИП ZWS,

ЗВ-КМ01)

Диапазон измерений атмосферного давления, гПа

от 500,0 до 1100,0

Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа

±0,5

температуры поверхности дорожного полотна (с бесконтактным ПИП ZRS100)

Диапазон измерений температуры поверхности дорожного полотна, °C

от -40,0 до +60,0

Пределы допускаемой абсолютной погрешности измерений температуры поверхности дорожного полотна, °C

±0,8

температуры поверхности дорожного полотна (с бесконтактным

ПИП ЗВ-СД)

Диапазон измерений температуры поверхности дорожного полотна, °C

от -50 до +60

Пределы допускаемой абсолютной погрешности измерений температуры поверхности дорожного полотна, °С

±1

толщины слоя воды, снега, льда на поверхности дорожного полотна (с бесконтактными ПИП ZRS100, ЗВ-СД)

Диапазон измерений толщины слоя воды, льда, мм

от 0 до 10,0

Диапазон измерений толщины снега, мм

от 0 до 20,0

Пределы допускаемой абсолютной погрешности измерений толщины слоя воды, снега, льда, мм

±0,4

МОД (с ПИП ZVS300)

Диапазон измерений МОД, м

от 10 до 10000

Пределы допускаемой относительной погрешности измерений МОД, %:

• - в диапазоне от 10 до 2000 м включ.,

• - в диапазоне св. 2000 до 10000 м

±10

±20

МОД (с ПИП ЗВ-В01)

Диапазон измерений МОД, м

от 10 до 30000

Пределы допускаемой относительной погрешности измерений МОД, %

• - в диапазоне от 10 до 10000 м включ.,

• - в диапазоне св. 10000 до 30000 м

±10

±20

МОД (с ПИП ZDM100)

Диапазон измерений МОД, м

от 100 до 20000

Пределы допускаемой относительной погрешности измерений МОД, %

±10

температуры грунта (с ПИП ЗВ-ТГ)

Диапазон измерений температуры грунта, °C

от -50,0 до +60,0

Пределы допускаемой абсолютной погрешности измерений температуры грунта, °C

±0,5

Наименование канала измерений

Наименование характеристики

Значение

температуры поверхности дорожного полотна, толщины слоя воды, льда на поверхности дорожного полотна, температуры точки замерзания

(с контактным ПИП ЗВ-СДК)

Диапазон измерений толщины слоя воды, льда, мм

от 0 до 10,0

Пределы допускаемой абсолютной погрешности измерений толщины слоя воды, льда, мм

±0,4

Диапазон измерений температуры поверхности дорожного полотна, °C

от -40 до +60

Пределы допустимой абсолютной погрешности измерений температуры поверхности дорожного полотна, °C

±0,5

Диапазон   измерений   температуры   точки

замерзания, °C

от -20 до 0

Пределы допустимой абсолютной погрешности измерений температуры точки замерзания, °C

±1

• ¹⁾ Х - измеренное значение количества атмосферных осадков, мм;

• ²⁾ I - измеренное значение интенсивности атмосферных осадков, мм/ч.

Наименование характеристики

Значение

Диапазон показаний коэффициента сцепления дорожного покрытия с колесом автомобиля

от 0 до 1

Диапазон показаний массовой доли противогололедных реагентов (условно по NaCl) в водяном слое на поверхности дорожного полотна

от 0,1 до 25

Электрическое   питание   от   сети

переменного тока:

-напряжение, В

-частота, Гц

от 198 до 242

от 49 до 51

Электрическое   питание   от   сети

постоянного тока:

-напряжение, В

от 12 до 14

Максимальная           потребляемая

мощность, Вт

250

Условия эксплуатации: -температура воздуха, ^oC -относительная влажность воздуха, %

от - 50 до + 60 до 100

Габаритные размеры, масса, не более

длина, мм

ширина, мм

высота, мм

диаметр, мм

масса, кг

Модуль центрального устройства

140,0

90,0

40,0

-

0,42

Метеостанция компактная ЗВ-КМ01

-

-

248,0

144,0

0,6

Датчик видимости ЗВ-В01

812,0

232,0

238,0

-

3,8

Датчик   дорожный   бесконтактный

ЗВ-СД;

Датчик   дорожный   бесконтактный

ZRS100

400,0

136,0

220,0

-

5,0

Датчик дорожный контактный ЗВ-СДК

-

-

50,0

76,0

2,5

Датчики температуры грунта ЗВ-ТГ

-

-

119,0

19,0

0,145

Наименование характеристики

Значение

Габаритные размеры, масса, не более

длина, мм

ширина, мм

высота, мм

диаметр, мм

масса, кг

Метеостанция компактная ZW S

140,0

90,0

40,0

-

0,42

Датчик видимости ZWS300

110,0

110,0

110,0

-

1,8

Дисдрометр ZDM100

640,0

380,0

120,0

-

6,5

Преобразователь       измерительный

температуры     и     относительной

влажности воздуха HMP555

300,0

45,0

30,0

-

0,15

Наименование характеристики

Значение

Средняя наработка до отказа, ч, не менее

10000

Средний срок службы, лет

10
