Номер по Госреестру СИ: 94970-25
94970-25 Контроллеры программируемые логические
(ПЛК Багет-ПЛК1)
Назначение средства измерений:
Контроллеры программируемые логические ПЛК Багет-ПЛК1 (далее по тексту -контроллеры) предназначены для измерений аналоговых выходных сигналов от первичных измерительных преобразователей (датчиков) в виде напряжения и силы постоянного электрического тока, частоты следования и количества электрических импульсов, а также для воспроизведений аналоговых сигналов в виде силы постоянного электрического тока, для приема и обработки дискретных и цифровых сигналов для формирования сигналов автоматизированного контроля и управления технологическими процессами и объектами.

Внешний вид.
Контроллеры программируемые логические
Рисунок № 1

Внешний вид.
Контроллеры программируемые логические
Рисунок № 2

Внешний вид.
Контроллеры программируемые логические
Рисунок № 3

Внешний вид.
Контроллеры программируемые логические
Рисунок № 4

Внешний вид.
Контроллеры программируемые логические
Рисунок № 5
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) определяет алгоритмы преобразования и обработки входных сигналов, алгоритмы формирования выходных сигналов и отображения информации.
ПО контроллеров, влияющее на метрологические характеристики, устанавливается в энергозависимую память в производственном цикле на заводе-изготовителе.
Конструкция контроллеров в процессе эксплуатации исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Нормирование метрологических характеристик контроллеров проведено с учетом влияния ПО.
Уровень защиты ПО и измерительной информации от непреднамеренных и преднамеренных изменений «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 -
данные ПО
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Конфигуратор Багет-ПЛК1 |
|
Номер версии (идентификационный номер ПО), не ниже |
2.2.1 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на идентификационную табличку контроллеров согласно схеме, указанной на рисунке 2, и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе 2 «Использование по назначению» руководства по эксплуатации ЮКСУ.421457.002РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений утверждении государственной электрического напряжения утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10’16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об поверочной схемы для средств измерений постоянного и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ТУ 26.20.30-001-05825395-2022 «Контроллеры программируемые логические серии «Багет».
ПравообладательФедеральное государственное автономное учреждение «Федеральный научный центр Научно-исследовательский институт системных исследований Национального исследовательского центра «Курчатовский институт» (НИЦ «Курчатовский институт» - НИИСИ)
ИНН 7727086772
Юридический адрес: 117218, г. Москва, Нахимовский пр-кт, д. 36, к. 1
Телефон: +7 (495) 718 21 10
E-mail: niisi@niisi.msk.ru
Web-сайт: https://www.niisi.ru
Изготовитель
Федеральное государственное автономное учреждение «Федеральный научный центр Научно-исследовательский институт системных исследований Национального исследовательского центра «Курчатовский институт» (НИЦ «Курчатовский институт» - НИИСИ)ИНН 7727086772
Адрес: 117218, г. Москва, Нахимовский пр-кт, д. 36, к. 1
Телефон: +7 (495) 718 21 10
E-mail: niisi@niisi.msk.ru
Web-сайт: https://www.niisi.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Тел.: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Федеральное государственное автономное учреждение «Федеральный научный центр Научно-исследовательский институт системных исследований Национального исследовательского центра «Курчатовский институт» (НИЦ «Курчатовский институт» - НИИСИ)ИНН 7727086772
Юридический адрес: 117218, г. Москва, Нахимовский пр-кт, д. 36, к. 1
Телефон: +7 (495) 718 21 10
E-mail: niisi@niisi.msk.ru
Web-сайт: https://www.niisi.ru
Принцип действия контроллеров основан на аналого-цифровом преобразовании входных электрических сигналов, поступающих от первичных измерительных преобразователей (датчиков), а также цифро-аналоговом преобразовании цифрового кода в выходные аналоговые электрические сигналы. Контроллеры также осуществляют прием дискретных, цифровых и кодированных сигналов.
Контроллеры являются проектно-компонуемыми изделиями, имеющими модульную структуру, и могут отличаться по составу и количеству модулей, в зависимости от конкретных технологических объектов в соответствии с заказом.
Контроллеры представляют собой комплект модулей в пластиковых корпусах, укомплектованных шиной связи и линиями питания, которые крепятся на профильную DIN- рейку, привинчиваемую к задней стенке монтажного шкафа. На лицевой панели расположены световые индикаторы состояния модулей и клеммные контакты для подключения внешних устройств. Электрическое соединение модулей осуществляется через разъемы модулей, объединенные в единую системную шину.
При проектировании автоматизированной системы управления на базе одной единой системной шины допустимо применение не более 32 модулей.
первичными поддержку
Для связи с компонентами, периферийными устройствами, измерительными преобразователями контроллеры имеют встроенную интерфейсов RS232, RS485, Ethernet.
процессора
Контроллеры содержат следующие модули: модули центрального (модули процессорные), модули расширения, модули питания.
Состав контроллеров и идентификационные данные модулей указываются в паспорте на контроллеры.
Идентификационное обозначение и наименование модулей, входящих в состав контроллеров, приведены в таблице 1.
Таблица 1 -
икационное обозначение и наименование
|
Обозначение |
Описание |
|
Модули процессорные | |
|
БТ75-201 |
Модуль с возможностью подключения модуля GPS/ГЛОНАСС |
|
БТ75-201Б |
Модуль с возможностью подключения модуля GPS/ГЛОНАСС |
|
БТ75-201А |
Модуль без возможности подключения модуля GPS/ГЛОНАСС |
|
БТ75-201В |
Модуль без возможности подключения модуля GPS/ГЛОНАСС |
|
Модули расширения | |
|
БТ75-401 |
Модуль ввода цифровых сигналов, 16 каналов |
|
БТ75-402 |
Модуль вывода цифровых сигналов, 16 каналов |
|
БТ75-403 |
Модуль измерения аналоговых сигналов силы постоянного тока 4-20 мА, 8 каналов |
|
БТ75-403А |
Модуль измерения аналоговых сигналов напряжения постоянного тока 0-10 В, 8 каналов |
|
БТ75-404 |
Модуль генерации аналоговых сигналов силы постоянного тока 4-20 мА, 4 канала |
|
БТ75-404А |
Модуль генерации аналоговых сигналов напряжения постоянного тока 0-10 В, 4 канала |
|
БТ75-405 |
Модуль измерения сигналов термопар, 6 каналов |
|
БТ75-405А |
Модуль измерения сигналов термопреобразователей сопротивления, 4 канала |
|
БТ75-406 |
Модуль ввода дискретных сигналов 220 В, 6 каналов |
|
БТ75-407 |
Модуль вывода дискретных сигналов, 6 каналов |
|
БТ75-408 |
Модуль коммутационный Ethernet, 4 канала |
|
БТ75-409 |
Модуль ввода цифровых сигналов с поддержкой счетного режима, 6 каналов |
|
БТ75-251 |
Модуль коммутационный RS485, 4 канала |
|
БТ75-251А |
Модуль коммутационный RS232, 4 канала |
|
Модули питания | |
|
БТ75-001 |
Модуль питания |
Общий вид контроллера и модулей, входящих в его состав, представлен на рисунке 1. Заводской номер контроллера в виде цифро-буквенного обозначения наносится типографическим способом на идентификационную табличку (наклейку), которая размещается на передней стороне процессорного модуля контроллера. Обозначение места нанесения идентификационной таблички контроллера и знака утверждения типа представлено на рисунке 2.
Заводской номер модулей из состава контроллера в виде цифро-буквенного обозначения наносится типографическим способом на идентификационную табличку (наклейку), которая размещается сбоку на корпусе модулей. Обозначение места нанесения заводского номера модулей из состава контроллера приведено на рисунке 3.
Обеспечена возможность пломбирования модулей контроллеров с помощью гарантийного стикера от несанкционированного доступа. Виды гарантийных стикеров и схема установки приведены на рисунке 4.
Нанесение знака поверки на контроллеры в обязательном порядке не предусмотрено.

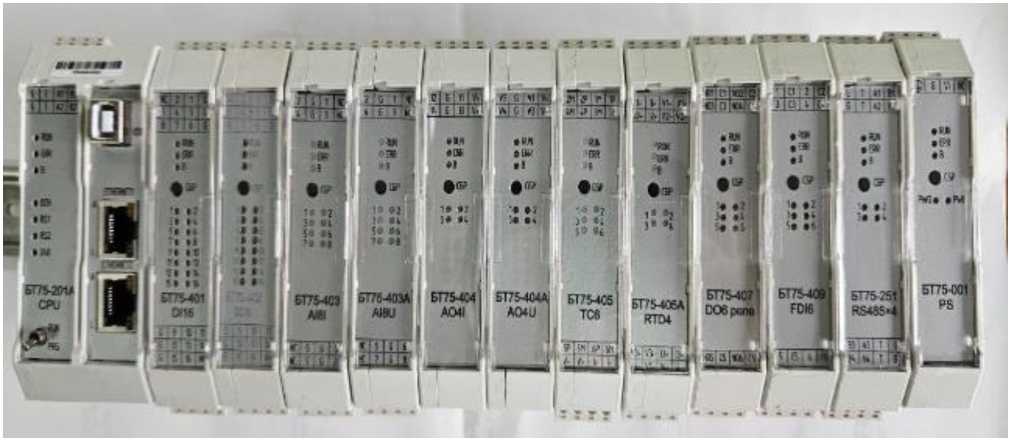

Рисунок 1 - Общий вид контроллеров программируемых логических ПЛК Багет-ПЛК1
Место нанесения заводского номера контроллера
Место нанесения знака утверждения типа

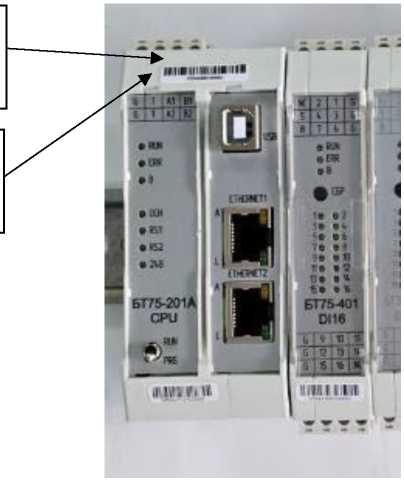

Рисунок 2 - Обозначение места нанесения заводского номера контроллера

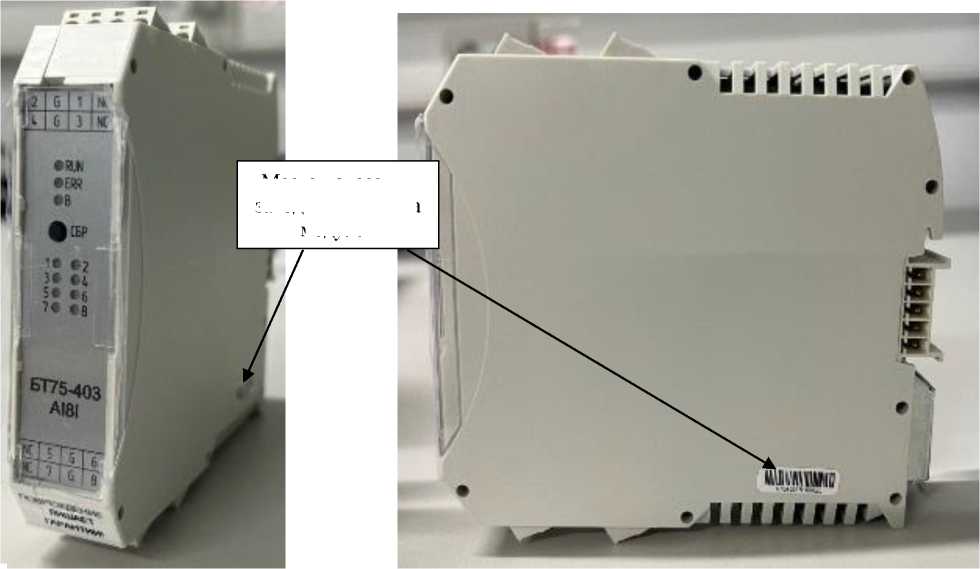

Рисунок 3 - Обозначение места нанесения заводского номера модулей
Место нанесения заводского номера модулей
Места пломбировки

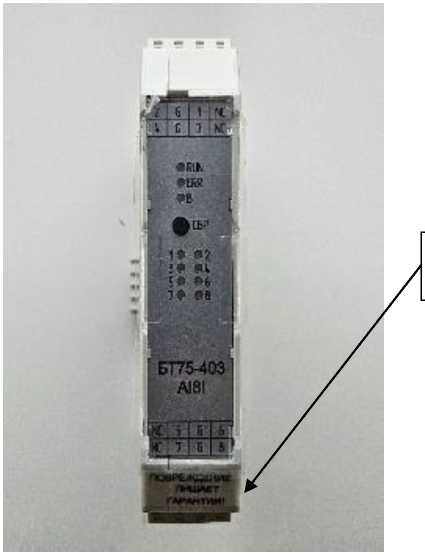

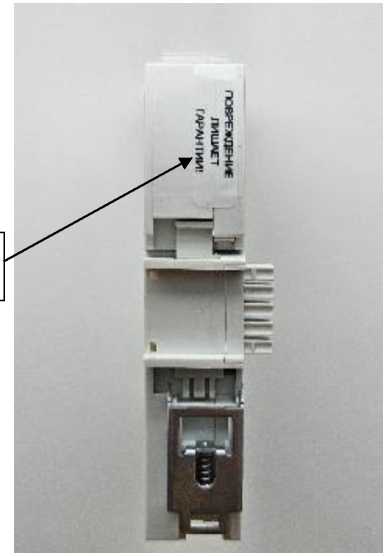

Рисунок 4 - Места пломбировки модулей контроллеров
Таблица 6 -
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Контроллеры программируемые логические |
ПЛК Багет-ПЛК1 |
1* |
|
Руководство по эксплуатации |
ЮКСУ.421457.002РЭ |
1 |
|
Паспорт |
ЮКСУ.421457.002ПС |
1 |
|
Программное обеспечение «Конфигуратор Багет-ПЛК1» |
ЮКСУ.91238-01 |
1 |
|
Примечание: * - комплект поставки, состав и количество модулей контроллера указывается в паспорте и определяется заказом | ||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Модуль расширения БТ75-403 | |
|
Количество измерительных каналов, шт. |
8 (2 группы по 4 канала |
|
Диапазон измерений силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой основной приведенной (к полному диапазону измерений) погрешности измерений силы постоянного тока, % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной (к полному диапазону измерений) погрешности измерений силы постоянного тока от изменения температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждые 1 °C, % |
±0,002 |
|
Модуль расширения БТ75-403А | |
|
Количество измерительных каналов, шт. |
8 (2 группы по 4 канала |
|
Диапазон измерений напряжения постоянного тока, В |
от 0 до 10 |
|
Пределы допускаемой основной приведенной (к полному диапазону измерений) погрешности измерений напряжения постоянного тока, % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной (к полному диапазону измерений) погрешности измерений напряжения постоянного тока от изменения температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждые 1 °C, % |
±0,002 |
таблицы 3
|
Наименование характеристики |
Значение |
|
Модуль расширения БТ75-404 | |
|
Количество измерительных каналов, шт. |
4 (2 группы по 2 канала) |
|
Диапазон воспроизведения силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой основной приведенной (к полному диапазону воспроизведений) погрешности воспроизведений силы постоянного тока, % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной (к полному диапазону воспроизведений) погрешности воспроизведений силы постоянного тока от изменения температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждые 1 °C, % |
±0,002 |
|
Модуль расширения БТ75-409 | |
|
Количество измерительных каналов, шт. |
6 (3 группы по 2 канала) |
|
Диапазон измерений количества электрических импульсов, имп. |
от 0 до 2’2 |
|
Пределы допускаемой абсолютной погрешности измерений количества электрических импульсов на каждые 1000 имп., имп. |
±1 |
|
Диапазон измерений частоты следования электрических импульсов, кГц |
от 0 до 200 |
|
Пределы допускаемой приведенной (к полному диапазону измерений) погрешности измерений частоты следования электрических импульсов, % |
±0,1 |
Таблица 4 - Технические
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 18 до 36 |
|
Потребляемая мощность, Вт, не более |
50 |
|
Нормальные условия измерений:
|
от +21 до +25 80 от 84,0 до 106,7 |
|
Условия эксплуатации:
|
от -40 до +70 95 от 84,0 до 106,7 |
|
Масса модулей, кг, не более |
0,2 |
|
Габаритные размеры модулей (ДлинахШиринахВысота), мм, не более |
120,0x52,0x110,0 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет |
10 |
