Принцип действия комплексов основан на следующих методах измерений:

• - термокаталитическом, при измерении объемной доли метана в диапазоне от 0 до 2,5 % включительно;

• - термокондуктометрическом, при измерении объемной доли метана в диапазоне свыше 5 до 100 %.

Способ отбора пробы - диффузионный.

Комплексы являются многоканальными стационарными автоматизированными измерительными системами непрерывного действия с централизованным управлением и распределенной функцией измерений, имеющие трехуровневую иерархическую структуру и включают в себя следующие компоненты:

• 1)   измерительные компоненты (нижний уровень): в качестве первичных измерительных преобразователей (далее - ПИП) применяются метанометры-сигнализаторы Блок ДА, являющиеся СИ утвержденного типа (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 90969-24);

• 2)   связующие компоненты (средний уровень): средства приема и передачи данных, датчики комбайновые (далее - ДК), устанавливаемые на горной машине, ретрансляторы забойные (далее - РЗ), антенны забойные (далее - АЗ), реализующие каналы передачи данных, по которым измерительная информация в виде цифровых кодированных сигналов от средств измерений, расположенных на нижнем уровне, передается на верхний уровень;

• 3)   комплексный компонент (верхний уровень): сигнализирующее устройство СУ-37.МТРД (далее - СУ-37.МТРД), устанавливаемое стационарно вблизи от зоны работы горной машины.

Комплексы обеспечивают выполнение следующих основных функций:

• - непрерывное измерение содержания метана в зоне действия горной машины;

• - автоматическая газовая защита (далее - АГЗ) горной машины с помощью блокировки ее работы при превышении заданных предельно допустимых значений объемной доли метана;

• - АГЗ - управление аппаратами электроснабжения для блокирования работы

  горного участка;

  • - подача предупредительной и аварийной световой и звуковой сигнализации при достижении заданных предельно допустимых значений объемной доли метана в зоне работы горной машины;

  • - самодиагностика технических средств комплекса;

  • - отображение измеренных значений и результатов самодиагностики;

  • - передача в систему автоматического диагностических параметров.

  Комплексы имеют следующую [ПИП (метанометр-сигнализатор Блок ДА) [ДК с радиоинтерфейсом]        [РЗ с

газового контроля измеренных значений и

структуру измерительных каналов: с интерфейсом RS-485/ModbusRTU] интерфейсом RS-485/ModbusRTU] [СУ-37.МТРД с интерфейсом RS-485/ModbusRTU]; при этом обеспечивается возможность передачи от [СУ-37.МТРД с интерфейсом RS- 485/ModbusRTU] измеренных значений и диагностических данных по каждому измерительному каналу в виде цифрового сигнала на диспетчерский уровень системы автоматического газового контроля.

Электропитание ДК осуществляется от встроенных аккумуляторных батарей метанометра-сигнализатора Блок ДА. Электропитание остальных устройств ИК комплекса осуществляется от шахтных источников питания во взрывобезопасном исполнении.

ДК обеспечивает выполнение следующих функций:

• - прием в виде цифрового кодированного сигнала результатов измерений объемной доли метана в рудничной атмосфере от метанометра-сигнализатора Блок ДА;

• - быстродействующую АГЗ - сравнение измеренного значения объемной доли метана с заданными пороговыми значениями срабатывания и формирование управляющего (защитного) воздействия (изменение состояния выходного реле) для блокирования работы горной машины, а также включение предупредительной и предаварийной сигнализации на устройствах комплекса;

• - самодиагностику узлов ДК и метанометра-сигнализатора Блок ДА;

• - передачу по радиоканалу результатов измерений и диагностических данных на РЗ. РЗ обеспечивают выполнение следующих основных функций:

• - обмен цифровой кодированной информацией с ДК по беспроводному интерфейсу;

• - обмен цифровой кодированной информацией с другими РЗ и СУ-37.МТРД по проводному цифровому интерфейсу RS-485;

• - передачу цифровой кодированной информации о содержании самодиагностики от ДК на СУ-37.МТРД;

• - самодиагностику РЗ и передачу ее результатов на СУ-37.МТРД;

• - отображение результатов самодиагностики и информации о беспроводного и проводного интерфейсов.

СУ-37.МТРД представляет собой сборку из следующих устройств: сигнализирующее СУ-30.ЖКД, устройство сигнализирующее СУ-37.ЗСО, ящик ЯСУ-09.2- B3.D3.E5-03.00.

СУ-37.МТРД выполняет следующие функции:

• - опрос РЗ;

• - получение цифровой кодированной измерительной информации о содержании метана от ДК, и результатов самодиагностики ДК и РЗ;

• - сравнение данных о контролируемых параметрах с задаваемыми пороговыми уставками;

• - управление световым, цветосветовым и звуковым излучателями, дискретными выходами (выходными реле) в зависимости от входных сигналов, прикладного программного обеспечения и настроек;

• - световую и звуковую сигнализацию о превышении порогов объемной доли метана в воздухе в соответствии с требованиями ГОСТ 24032-80;

  метана и

  состояния

  устройство монтажный

• - АГЗ - управление аппаратами электроснабжения для блокирования работы горного участка;

• - управление другими устройствами в зависимости от собираемой информации о контролируемых параметрах, прикладного программного обеспечения, настроек и команд телеуправления;

• - обмен информацией с ведущим устройством (ЦЭВМ, программируемый контроллер) через интерфейс RS-485/ModbusRTU: ретрансляция цифровой кодированной измерительной информации от ДК; прием команд телеуправления световыми и звуковыми излучателями и дискретными выходами;

• - отображение на дисплее результатов измерения и контроля, диагностической информации и данных о состоянии питания и интерфейсов связи;

• - оперативную по месту установки и дистанционную (через RS-485/ModbusRTU) настройку условий срабатывания световых, цветосветовых и звуковых излучателей и дискретных выходов в зависимости от результатов измерения и контроля, диагностической информации.

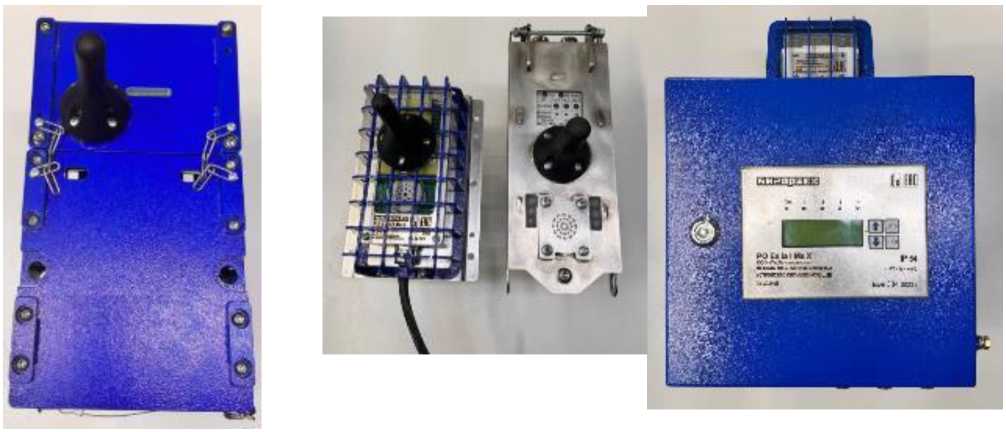

Общий вид основных технических средств комплексов представлен на рисунке 1. Общий вид метанометров-сигнализаторов Блок ДА представлен в их описании типа.

Датчик комбайновый

Ретранслятор забойный Сигнализирующее устройство

РЗ-01.01, РЗ-01.03                СУ-37.МТРД

Рисунок 1 - Общий вид основных технических средств комплексов Метан-радио

В целях предотвращения несанкционированной настройки и вмешательства в работу комплексов производится пломбирование метанометров-сигнализаторов Блок ДА, входящих в состав комплексов. Способы защиты и места пломбирования метанометров-сигнализаторов Блок ДА приведены в их описании типа и эксплуатационной документации.

Нанесение знака поверки на комплекс не предусмотрено.

Нанесение заводского номера на комплекс не предусмотрено. Заводской номер комплекса в цифровом формате указывается в паспорте комплекса. Заводские номера компонентов комплекса наносятся в цифровом формате методом гравировки на маркировочные таблички и указываются в паспорте комплекса. Маркировочные таблички размещены на корпусах составных частей комплекса.

Таблица 6 - Комплект поставки комплекса

Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности

Таблица 3 - Дополнительные метрологические характеристики

Таблица 4 - Основные технические

Таблица 5 - Показатели надежности
