Номер по Госреестру СИ: 94977-25
94977-25 Спектрометры оптико-эмиссионные
(OA800)
Назначение средства измерений:
Спектрометры оптико-эмиссионные OA800 (далее - спектрометры) предназначены для измерений массовой доли металлов и других элементов в маслах и консистентных смазках, в газотурбинных и дизельных топливах при диагностике машин и механизмов.
Внешний вид.
Спектрометры оптико-эмиссионные

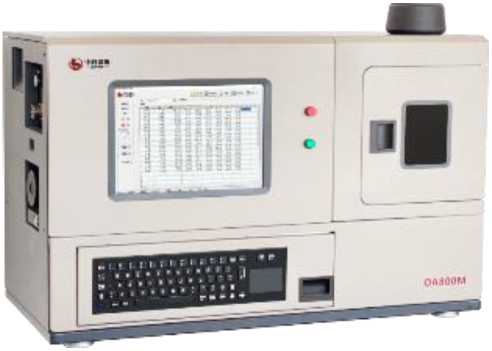

Рисунок № 1
Внешний вид.
Спектрометры оптико-эмиссионные

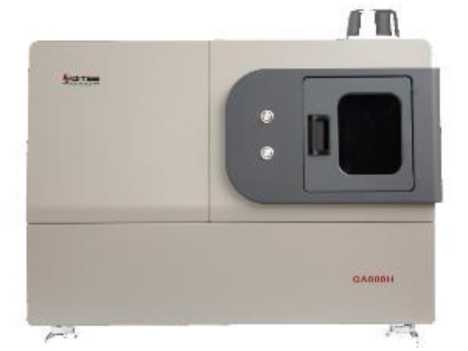

Рисунок № 2
Внешний вид.
Спектрометры оптико-эмиссионные

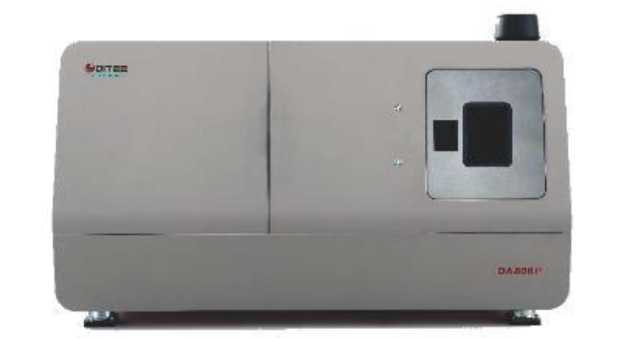

Рисунок № 3
Внешний вид.
Спектрометры оптико-эмиссионные
Рисунок № 4
Внешний вид.
Спектрометры оптико-эмиссионные
Рисунок № 5
Общие сведения
Дата публикации - 25.03.2025
Срок свидетельства - 24.03.2030
Номер записи - 196771
ID в реестре СИ - 1424330
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация OA800M, модификация OA800H,
Производитель
Изготовитель - Guangdong DITEE Scientific & Technical Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет «MM_2. Сводные статические показатели реестра МВИ ФГИС «Аршин»» дает быстрый обзор ключевых метрик по всем карточкам методик измерений. Здесь собраны базовые данные: даты первой и последней публикации, общий объем записей, доля действующих методик, темп появления новых публикаций (за 30 дней, за год, YTD), а также усредненные показатели (например, средний темп в месяц).
Блоки «Организации» и «Качество данных» показывают, сколько уникальных разработчиков и аттестующих организаций представлено в базе, сколько разных номеров аккредитации встречается, и насколько полно заполнены ключевые поля карточек (контакты, диапазоны измерений, погрешность, наименование документа). Это помогает оценивать как охват реестра, так и качество его наполнения.
В разделе «Дубликаты и лидеры» видна доля строк в дубликатных реестровых номерах и самый распространенный вид измерений. Эти индикаторы полезны для наведения порядка в данных и мониторинга тематических «горячих зон». Все показатели рассчитываются непосредственно из таблицы foei_mi_flat и обновляются при каждом открытии страницы.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№567 от 2025.03.24 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Спектрометры оптико-эмиссионные (OA800)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет представляет собой рейтинг организаций, осуществляющих периодическую поверку измерительных систем (ИС) и их элементов. Основное внимание уделено анализу рынка вторичных поверок за выбранный год. Рейтинг формируется по количеству выполненных поверок, доле рынка, оснащенности средствами поверки и эталонами.
Пользователь может выбрать интересующий год из выпадающего списка — доступны данные с 2019 по н.в.. После выбора года формируется таблица с результатами деятельности организаций.
Для каждой организации в отчете представлены:
- Место в рейтинге по числу поверок ИС и их элементов;
- Общее количество поверок за год и доля ИС в этих поверках;
- Доля на рынке по ИС и по извещениям о непригодности;
- Количество извещений о непригодности;
- Оснащенность средствами поверки и эталонами по данным ФГИС АРШН;
- Число типов СИ ИС и их элементов, поверяемых организацией.
Все данные удобно представлены в виде интерактивной таблицы с возможностью поиска, фильтрации и экспорта. Таблица включает более 300 организаций и поддерживает пагинацию.
Отчет дополнен общей сводной статистикой по количеству уникальных организаций, эталонов (ГЭТ, эталоны единиц, СИ в роли эталонов) и поверок по категориям. Также приведены сведения о применяемых ГЭТ и количестве поверок, прослеживаемых до каждого из них.
Отчет RT_56 предназначен для специалистов метрологических служб, руководителей органов поверки и регуляторов, позволяя анализировать рынок, выявлять активных участников и оценивать распределение поверочной активности в разрезе организаций и регионов.
Кто поверяет Спектрометры оптико-эмиссионные (OA800)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 3 | 3 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Спектрометры оптико-эмиссионные (OA800)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
сохранять полученные результаты, передавать результаты компьютер или принтер. Идентификационные данные ПО
Спектрометры оснащены программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и на персональный в таблице 1.
измерений приведены
защиты ПО от непреднамеренных и преднамеренных
изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Спектрометры защищены паролем от вмешательства в режимы настройки (регулировки) пользователей.
Уровень
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Oil Analysis System |
|
Номер версии (идентификационный номер) ПО |
v1.X1) |
|
Цифровой идентификатор ПО |
- |
|
1) Х относится к метрологически незначимой части ПО. Может принимать цифровые значения от 00 до 99 и буквенные значения от a до z. | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики и на боковую панель корпуса спектрометра в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе 3.2 «Создание нового образца» руководства по эксплуатации.
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 мая 2021 г. № 761 «О внесении изменения в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»;
Техническая документация Guangdong DITEE Scientific & Technical Co., Ltd, Китай.
ПравообладательGuangdong DITEE Scientific & Technical Co., Ltd, Китай
Адрес: Room 1, 11th Floor, Block С, Foshan National Torch Innovation and
Entrepreneurship Park, No.13 Huabao South Road, Chancheng District, Foshan City, China
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного исследовательский (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)унитарного предприятия «Всероссийский научно-институт метрологии имени Д.И. Менделеева»
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия спектрометров основан на методе эмиссионного спектрального анализа с возбуждением пробы с помощью искры. Интенсивность эмиссионного излучения пропорциональна массовой доле элементов в пробе.
Конструктивно спектрометры представляют собой настольные лабораторные приборы, состоящие из источника возбуждения спектров, искровой камеры, оптической части спектрометра, а также автоматизированной спектрометра.
системы управления работой
графитовый диск и графитовый миниатюрную кювету с пробой
В качестве рабочих электродов применяются стержень. Вращающийся диск частично погружен в жидкости и непрерывно переносит пробу в электрический разрядный зазор между электродами. Оптическая система построена по схеме Пашена-Рунге с кругом Роланда. Регистрация эмиссионного излучения осуществляется на основе высокопроизводительных ПЗС или КМОП матриц. Массовая доля элемента пробы определяется по градуировочным зависимостям между интенсивностью эмиссионного излучения и массовой долей элемента в градуировочных образцах. Весь анализ и расчет массовой доли элемента пробы выполняется автоматически под управлением программного обеспечения. Спектрометр может определять концентрацию до 24 элементов в масле одновременно.
Спектрометры выпускаются в 3 модификациях: OA800M, OA800H и OA800P, отличающихся конструкцией и техническими характеристиками.
Корпус спектрометров изготовлен из металлических сплавов и пластика, окрашен в цвета в соответствии с технической документацией производителя.
Маркировочная табличка с серийным номером расположена на задней стенке спектрометра в правом нижнем углу. Серийный номер имеет буквенно-цифровой формат, нанесен типографским способом на клеевую этикетку. Нанесение знака поверки на спектрометр и пломбирование спектрометра не предусмотрено. Общий вид спектрометра представлен на рисунке 1. Место нанесения знака утверждения типа на спектрометр представлено на рисунке 2. Место нанесения серийного номера на спектрометр представлено на рисунке 3.
OA800M
OA800H
OA800P
Рисунок 1 - Общий вид спектрометров оптико-эмиссионных OA800

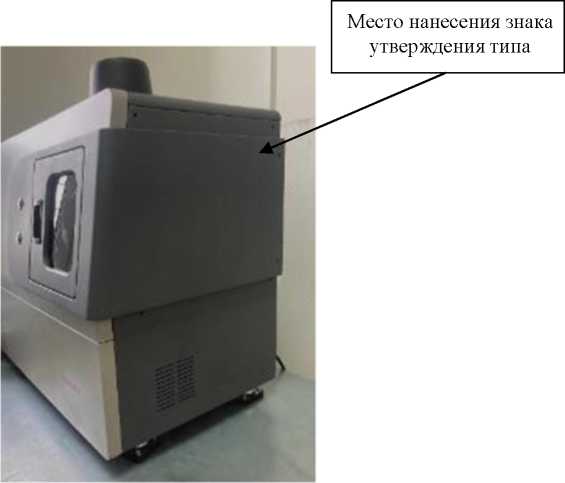

Рисунок 2 - Место нанесения знака утверждения типа на спектрометры оптико-эмиссионные OA800
Место нанесения серийного номера
Рисунок 3 - Место нанесения серийного номера на спектрометры оптико-эмиссионные OA800
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | ||
|
OA800M |
OA800H |
OA800P | |
|
Предел допускаемого значения относительного | |||
|
среднего квадратического отклонения выходного сигнала1), % | |||
|
Cu |
5 | ||
|
Mn |
5 | ||
|
Na |
5 | ||
|
Zn |
5 | ||
|
Наименование характеристики |
Значение для модификации | ||
|
OA800M |
OA800H |
OA800P | |
|
Чувствительность1), у.е./млн-1, не менее | |||
|
Си |
2,0•IO5 | ||
|
Mn |
5,0^104 | ||
|
Na |
7,0^104 | ||
|
Zn |
1,0^105 | ||
|
Предел обнаружения, млн-1 | |||
|
Си |
1,0 | ||
|
Mn |
1,0 | ||
|
Na |
1,0 | ||
|
Zn |
1,0 | ||
|
Примечания к таблице: | |||
|
1) Значение нормировано для элементов с массовой долей 50 млн-1 | |||
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение для модификации | ||
|
OA800M |
OA800H |
OA800P | |
|
Диапазон показаний массовой доли элементов, млн-1: | |||
|
- Al, B, Ti |
от 0 до 500 |
от 0 до 900 |
от 0 до 900 |
|
- Cd, Cr, Си, Fe, Pb, Mn, Mo, Ni, Si, Sn, V, K, Li, Sb |
от 0 до 900 |
от 0 до 900 |
от 0 до 900 |
|
- Ca, Mg, P, Na, Zn |
от 0 до 5000 |
от 0 до 5000 |
от 0 до 5000 |
|
- Ba |
от 0 до 2000 |
от 0 до 5000 |
от 0 до 5000 |
|
- Ag |
от 0 до 200 |
от 0 до 900 |
от 0 до 900 |
|
Спектральный диапазон, нм |
от 190 до 900 | ||
|
Параметры электрического питания: | |||
|
- напряжение переменного тока, В |
от 210 до 230 | ||
|
- частота переменного тока, Гц |
50/60 | ||
|
Потребляемая мощность, В^А, не более |
1000 | ||
|
Габаритные размеры, мм, не более: | |||
|
- длина |
800 | ||
|
- ширина |
420 | ||
|
- высота |
600 | ||
|
Масса, кг, не более |
70 |
70 |
75 |
|
Условия эксплуатации: | |||
|
- температура окружающего воздуха, °С |
от +10 до +35 | ||
|
- относительная влажность воздуха, %, не более |
80 | ||
