Номер по Госреестру СИ: 94978-25
94978-25 Анализаторы спектра реального времени
(SDR)
Назначение средства измерений:
Анализаторы спектра реального времени SDR (далее - анализаторы) предназначены для измерений спектральных характеристик радиотехнических сигналов.

Внешний вид.
Анализаторы спектра реального времени
Рисунок № 1

Внешний вид.
Анализаторы спектра реального времени
Рисунок № 2

Внешний вид.
Анализаторы спектра реального времени
Рисунок № 3

Внешний вид.
Анализаторы спектра реального времени
Рисунок № 4

Внешний вид.
Анализаторы спектра реального времени
Рисунок № 5

Внешний вид.
Анализаторы спектра реального времени

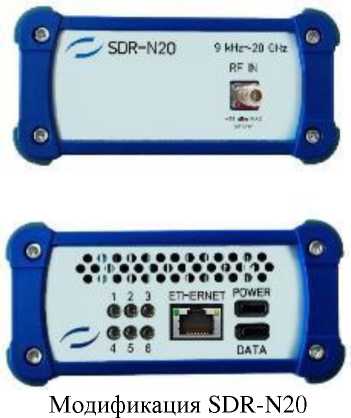

Рисунок № 6

Внешний вид.
Анализаторы спектра реального времени
Рисунок № 7

Внешний вид.
Анализаторы спектра реального времени
Рисунок № 8

Внешний вид.
Анализаторы спектра реального времени
Рисунок № 9

Внешний вид.
Анализаторы спектра реального времени

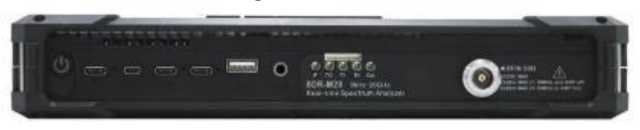

Рисунок № 10
Программное обеспечение
Анализаторы функционируют под управлением встроенного программного обеспечения (ПО), разработанного изготовителем. Модификации SDR-U06, SDR-U08, SDR-U09, SDR-U20, SDR-U40, SDR-N06, SDR-N08, SDR-N09, SDR-N20, SDR-N40 работают под управлением внешней программы, устанавливаемой на внешнем компьютере (ПК).
Метрологические характеристики анализаторов нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SDRstudio |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.01 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель анализаторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 6 «Работа с анализатором» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Анализаторы спектра реального времени SDR. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Модульные Измерительные Решения» (ООО «МИР»)
ИНН 1655420946
Юридический адрес: 420066, Республика Татарстан, г Казань, Солдатская ул, д. 8, помещ. 13
Телефон: +7 (843) 290-06-83
Изготовитель
Общество с ограниченной ответственностью «Модульные Измерительные Решения» (ООО «МИР»)ИНН 1655420946
Юридический адрес: 420066, Республика Татарстан, г Казань, Солдатская ул, д. 8, помещ. 13
Адреса места осуществления деятельности:
420066, Республика Татарстан, г Казань, ул. Солдатская, д. 8, помещ. 13;
119361, Москва, ул. Озерная, д. 42, эт. 12, помещ. I, ком. 2
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)Адрес: 111141, г. Москва, ул. Плеханова, д. 15А
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
E-mail: prist@prist.ru
Web-сайт: http://www.prist.ru
Принцип работы анализаторов основан на гетеродинном преобразовании входного высокочастотного сигнала методом сканирования полосы частот в сигнал промежуточной частоты (ПЧ) и последующей обработке измеренных параметров сигнала либо с помощью специализированного программного обеспечения (СПО), установленного на внешнем компьютере, либо с помощью аналогово-цифрового преобразователя с блоком цифровой обработки (зависит от варианта исполнения). Анализаторы обеспечивают проведение автоматических и маркерных измерений амплитудных и частотных параметров спектра сигналов.
Анализаторы представляют собой малогабаритные моноблочные приборы в пластиковом корпусе настольного исполнения, подключаемые по интерфейсу USB или LAN к внешнему персональному компьютеру с операционной системой Windows или Linux, на котором установлено СПО для управления режимами отображения и обработки измерительных данных, а также имеется вариант исполнения с встроенным вычислителем, сенсорным экраном и батареей.
К данному типу анализаторов относятся следующие модификации, отличающиеся диапазоном частот, типом интерфейса управления и передачи данных: USB 3.0/2.0, Type-C для модификаций SDR-U06, SDR-U08, SDR-U09, SDR-U20, SDR-U40 или LAN для модификаций SDR-N06, SDR-N08, SDR-N09, SDR-N20, SDR-N40 - и наличием сенсорного экрана для модификаций SDR-M09, SDR-M20, SDR-M40.
Нанесение знака поверки на анализаторы не предусмотрено.
Пломбирование анализаторов от несанкционированного доступа не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр анализаторов, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, наносится на корпус при помощи наклейки, размещаемой на боковой стороне корпуса. Место нанесения серийного номера и знака утверждения типа представлено на рисунке 2.

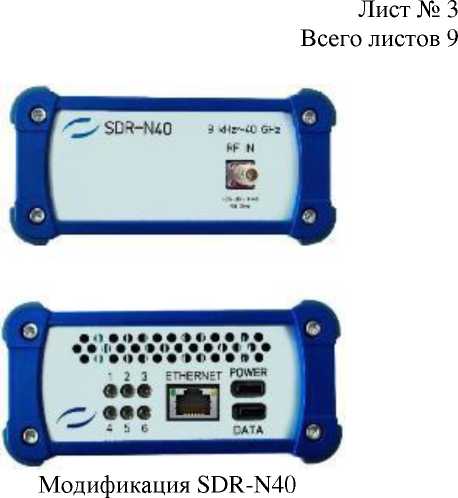

Общий вид анализаторов представлен на рисунке 1.

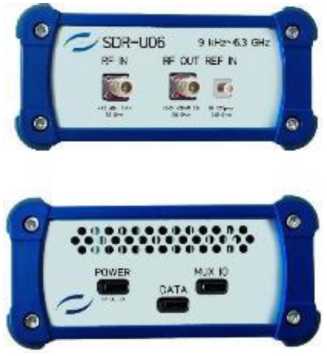

Модификация SDR-U06

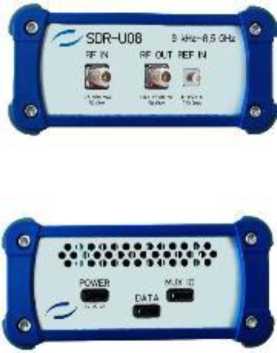

Модификация SDR-U08

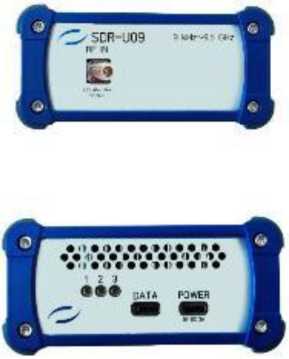

Модификация SDR-U09

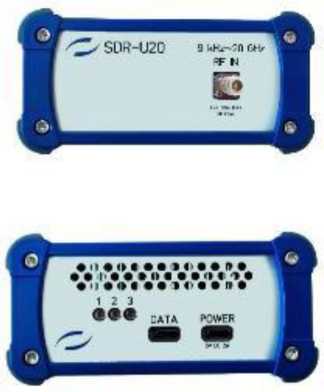

Модификация SDR-U20

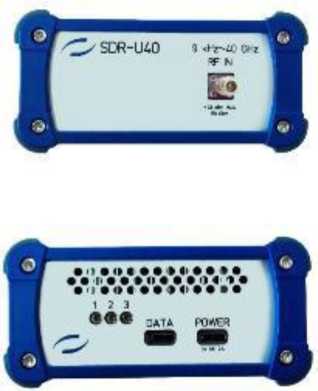

Модификация SDR-U40
S0R-f«6
H r
9 ОМг
Ч- OJI ti
SOR-NOe SS H E?
ГА4/ RF fin fifF iS
•
• I ЛГ 1 .
SDR-NO9 4= I.
•<>•<>•••'»«>• ••■:•••<>•••<>« t* ■ • <1 •<»«••'»<>••• • В 12 3 4 CIHlRTICT ^222
■ ••••
ОГЛ
• Il • 1»«' • • • Ф • • • •
• • r> • • • о e • • 4» < *> •
Ф <1 • 4* 4* •••<>••• > 1 2 3 X LUtRsr 5222? ••••
DATA
САГА
Модификация SDR-N06
Модификация SDR-N08
Модификация SDR-N09

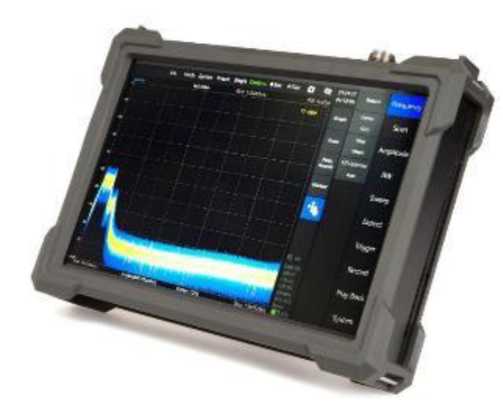

Модификация SDR-M

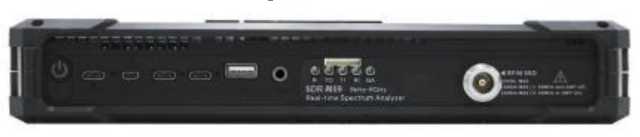

Модификация SDR-M09
Модификация SDR-M20

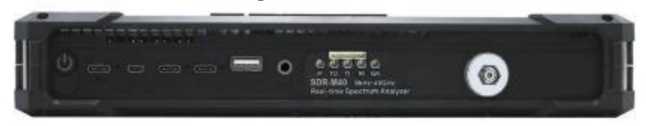

Модификация SDR-M40
Рисунок 1 - Общий вид анализаторов

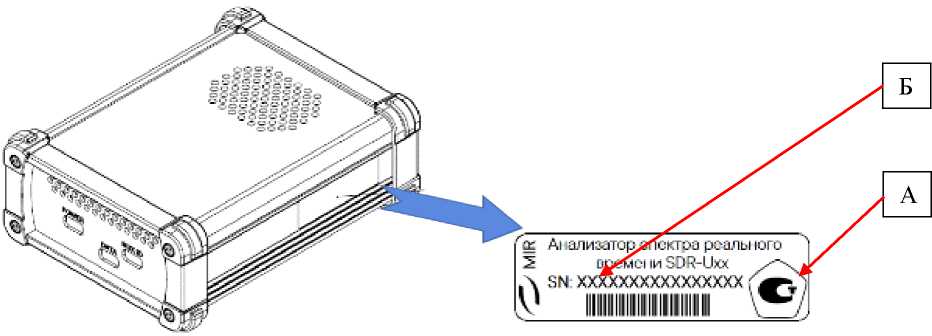

Рисунок 2 - Место нанесения знака утверждения типа (А) заводского номера (Б)
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
1 |
2 | |
|
SDR-N06, SDR-U06 |
от 9^103 до 6.3^109 | |
|
SDR-N08, SDR-U08 |
от 9^103 до 8.5^109 | |
|
Диапазон рабочих частот, Гц |
SDR-N09, SDR-U09, SDR-M09 |
от 9^103 до 9.5^109 |
|
SDR-N20, SDR-U20, SDR-M20 |
от 9^103 до 20^109 | |
|
SDR-N40, SDR-U40, SDR-M40 |
от 9^103 до 40^109 | |
|
Номинальное значение частоты опорного генератора, МГц |
10 | |
|
Пределы допускаемой относительной погрешности частоты опорного генератора, 5о
|
±1^10-6 ±5 •IO-7 | |
|
1 |
2 | |||
|
Максимальный уровень сигнала на входе, в зависимости от модификации анализатора и диапазона частот, дБм - модификации SDR-N06, SDR-U06 от 100 кГц до 30 МГц включ. св. 30 МГц до 6,3 ГГц - модификации SDR-N08, SDR-U08 от 100 кГц до 30 МГц включ. св. 30 МГц до 8,5 ГГц - модификации SDR-N09, SDR-M09, SDR-U09 от 100 кГц до 50 МГц включ. св. 50 МГц до 9,5 ГГц - модификации SDR-N20, SDR-M20, SDR-U20 от 100 кГц до 30 МГц включ. св. 30 МГц до 20 ГГц - модификации SDR-N40, SDR-M40, SDR-U40 от 100 кГц до 88 МГц включ. св. 88 МГц до 40 ГГц |
10 26 10 26 10 26 10 23 10 23 | |||
|
Пределы допускаемой абсолютной погрешности измерений частоты входного сигнала с помощью маркеров в зависимости от измеряемой частоты (F), Гц |
±(50^F+50) | |||
|
Уровень фазовых шумов в полосе пропускания 1 Гц в зависимости от несущей частоты, отстройки от несущей частоты и модификации анализатора, дБ, не более для модификации SDR-N06, SDR-U06 | ||||
|
Частота |
Несущая частота | |||
|
отстройки |
500 МГц |
1 ГГц |
3 ГГц |
6 ГГц |
|
1 кГц |
-109,8 |
-102,5 |
-94,3 |
-89,1 |
|
10 кГц |
-117,6 |
-111,2 |
-100,6 |
-98,2 |
|
100 кГц |
-117,1 |
-109,5 |
-98,8 |
-96,3 |
|
1 МГц |
-131,1 |
-129,8 |
-124,7 |
-119,7 |
|
для модификации SDR-N08, SDR-U08 | ||||
|
Частота |
Несущая частота | |||
|
отстройки |
500 МГц |
1 ГГц |
3 ГГц |
8,5 ГГц |
|
1 кГц |
-109,3 |
-105,3 |
-97,5 |
-87,6 |
|
10 кГц |
-121,5 |
-117,0 |
-107,5 |
-97,3 |
|
100 кГц |
-121,6 |
-117,1 |
-107,7 |
-97,2 |
|
1 МГц |
-130,5 |
-128,4 |
-120,3 |
-113,0 |
|
для модификации SDR-N09, SDR-M09, SDR-U09 | ||||
|
Частота |
Несущая частота | |||
|
отстройки |
1 ГГц |
3 ГГц |
6 ГГц |
9 ГГц |
|
1 кГц |
-90,2 |
-91,6 |
-88,9 |
-86,5 |
|
10 кГц |
-98,6 |
-99,6 |
-98,6 |
-95,5 |
|
100 кГц |
-97,6 |
-100,9 |
-100,2 |
-96,7 |
|
1 МГц |
-117,9 |
-118,8 |
-117,3 |
-113,2 |
|
10 МГц |
-124,2 |
-123,5 |
-124,2 |
-121,4 |
|
1 |
2 | |||||||
|
для модификации SDR-N20, SDR-M20, SDR-U20 | ||||||||
|
Частота отстройки |
Несущая частота | |||||||
|
1 ГГц |
3 ГГц |
10 ГГц |
19.9 ГГц | |||||
|
1 кГц |
-86,2 |
-85,0 |
-81,1 |
-75,6 | ||||
|
10 кГц |
-96,7 |
-97,9 |
-89,5 |
-87,6 | ||||
|
100 кГц |
-98,1 |
-101,2 |
-91,4 |
-93,2 | ||||
|
1 МГц |
-118,6 |
-120,4 |
-109,1 |
-108,5 | ||||
|
10 МГц |
-124,4 |
-124,2 |
-121,9 |
-119,2 | ||||
|
для модификации SDR-N20, SDR-M20, SDR-U20 | ||||||||
|
Частота отстройки |
Несущая частота | |||||||
|
1 ГГц |
3 ГГц |
10 ГГц |
20 ГГц |
40 ГГц | ||||
|
1 кГц |
-90,2 |
-92,2 |
-87,6 |
-81,2 |
-75,5 | |||
|
10 кГц |
-101,2 |
-98,8 |
-95,5 |
-93,5 |
-83,5 | |||
|
100 кГц |
-103,5 |
-100,6 |
-96,5 |
-92,3 |
-83,3 | |||
|
1 МГц |
-117,7 |
-118,2 |
-113,4 |
-108,3 |
-100,3 | |||
|
10 МГц |
-120,8 |
-124,3 |
-122,5 |
-118,1 |
-113,6 | |||
|
Средний уровень собственных шумов анализатора, приведенный к полосе пропускания 1 Гц, дБм, не более
от 9 до 100 кГц включ. св. 100 кГц до 100 МГц включ. св. 100 МГц до 3 ГГц включ. св. 3 до 6,3 ГГц включ.
от 9 кГц до 1 МГц включ. св. 1 до 100 МГц включ. св. 100 МГц до 3 ГГц включ. св. 3 до 6,3 ГГц включ. св. 6,3 до 7,5 ГГц включ. св. 7,5 до 8,5 ГГц включ.
от 9 кГц до 1 МГц включ. св. 1 до 100 МГц включ. св. 100 МГц до 3 ГГц включ. св. 3 до 6 ГГц включ. св. 6 до 9,5 ГГц включ.
от 9 до 100 кГц включ. св. 100 кГц до 100 МГц включ. св. 100 МГц до 3 ГГц включ. св. 3 до 9 ГГц включ. св. 9 до 20 ГГц включ.
от 9 до 100 кГц включ. св. 100 кГц до 88 МГц включ. св. 88 МГц до 9 ГГц включ. св. 9 до 19 ГГц включ. св. 19 до 30 ГГц включ. св. 30 до 40 ГГц включ. |
-106,4 -134,1 -133,2 -127,2 -134,1 -134,2 -135,7 -133,3 -127,5 -120,8 -90,1 -134,2 -131,0 -136,2 -135,4 -123,3 -135,2 -134,1 -132,2 -133,1 -119 -131 -133 -131 -127 -129 | |||||||
|
1 |
г |
|
Неравномерность амплитудно-частотной характеристики (АЧХ) относительно уровня сигнала -10 дБ на частоте 50 МГц в диапазоне частот, дБ, не более - модификации SDR-N06, SDR-U06 от 9^103 до 6.3^109 Гц включ. |
±1,75 |
|
- модификации SDR-N08, SDR-U08 от 9^103 до 8.5^109 Гц включ. |
±1,75 |
|
- модификации SDR-N09, SDR-M09, SDR-U09 от 9^103 до 9^109 Гц включ. |
±1,75 |
|
св. 9^109 до 9,5^109 Гц включ. |
±2,0 |
|
- модификации SDR-N20, SDR-M20, SDR-U20 от 9^103 до 9^109 Гц включ. |
±1,75 |
|
св. 9^109 до 20^109 Гц включ. |
±2,0 |
|
- модификации SDR-N40, SDR-M40, SDR-U40 от 9^103 до 9^109 Гц включ. |
±1,75 |
|
св. 9^109 до 40^109 Гц включ. |
±2,0 |
Таблица 3 - Технические
|
Наименование характеристики |
Значение |
|
Номинальное значение сопротивления входа анализатора, Ом |
50 |
|
Типы разъемов входа анализатора модификации SDR-U06, SDR-U08, SDR-N06, SDR-N08 |
SMA |
|
модификации SDR-U09, SDR-U20, SDR-U40, SDR-N09, SDR-N20, SDR-N40, SDR-M40 |
2,92 мм |
|
модификации SDR-M09, SDR-M20 |
N |
|
Напряжение питающей сети, В модификации SDR-N06, SDR-N08, SDR-N09, SDR-N20, SDR-N40 |
12 |
|
модификации SDR-U06, SDR-U08, SDR-U09, SDR-U20, SDR-U40 |
5 |
|
модификации SDR-M09, SDR-M20, SDR-M40 |
20 |
|
Потребляемая мощность, Вт, не более |
80 |
|
Масса, кг, не более модификации SDR-N06, SDR-N08, SDR-N09, SDR-N20, SDR-N40 |
0,7 |
|
модификации SDR-U06, SDR-U08, SDR-U09, SDR-U20, SDR-U40 |
0,45 |
|
модификации SDR-M09, SDR-M20, SDR-M40 |
1,5 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более модификации SDR-N06, SDR-N08, SDR-U06, SDR-U08 |
56x116x150 |
|
модификации SDR-U09, SDR-N09 |
56x116x127 |
|
модификации SDR-U20, SDR-U40, SDR-N20, SDR-N40 |
56x116x134 |
|
модификации SDR-M09, SDR-M20, SDR-M40 |
185x260x50 |
|
Рабочие условия применения - температура окружающего воздуха, °С |
от 0 до +50 |
|
- относительная влажность воздуха, %, не более |
75 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
