Номер по Госреестру СИ: 94993-25
94993-25 Анализаторы кислорода, азота, водорода
(ONH-600R)
Назначение средства измерений:
Анализаторы кислорода, азота, водорода ONH-600R (далее - анализаторы) предназначены для измерений массовой доли кислорода, азота, водорода в металлах и их сплавах, карбидах, нитридах, керамике и в других твердых материалах.

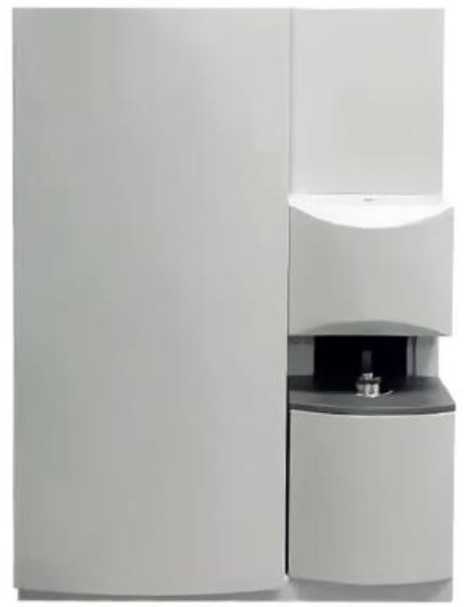

Внешний вид.
Анализаторы кислорода, азота, водорода
Рисунок № 1
Общие сведения
Дата публикации - 29.03.2025
Срок свидетельства - 27.03.2030
Номер записи - 196782
ID в реестре СИ - 1424446
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ONH, OH,
Производитель
Изготовитель - Jiangsu Pinyan Photoelectric Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№614 от 2025.03.27 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Анализаторы кислорода, азота, водорода (ONH-600R)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.
Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.
Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Кто поверяет Анализаторы кислорода, азота, водорода (ONH-600R)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Анализаторы кислорода, азота, водорода (ONH-600R)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы оснащены обеспечением, предназначенным (далее - ПО).
Уровень защиты ПО
встроенным метрологически значимым программным
для обработки и отображения результатов измерений от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Влияние ПО анализаторов учтено при нормировании метрологических характеристик.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ONH Analysis System |
|
Номер версии (идентификационный номер) ПО |
1.0.0.X1) |
|
Цифровой идентификатор ПО |
- |
|
1) «X» относится к метрологически незначимой части ПО и может принимать значения | |
|
от 0 до 9 | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Анализ работы и техническое обслуживание» руководства по эксплуатации «Анализатор кислорода, азота, водорода ONH-600R».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Росстандарта от 17 мая 2021 г. № 761 «О внесении изменений в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»;
Техническая документация Jiangsu Pinyan Photoelectric Technology Co., Ltd., Китай.
ПравообладательJiangsu Pinyan Photoelectric Technology Co., Ltd., Китай
Адрес: Building 20, 388# Gongnong Road, Chengdong Street, Chongchuan District, Nantong City, China
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Конструктивно анализаторы состоят из импульсной печи, блока подачи и управления газа-носителя, блока детектирования, управляющей электроники, объединенных в одном корпусе, и внешнего управляющего компьютера. Анализаторы выполнены в виде настольных стационарных приборов.
Принцип действия анализаторов основан на методе горячей экстракции в потоке инертного газа. Проба помещается в печь, где в результате нагрева и плавления в графитовом тигле происходит выделение кислорода (с последующим превращением в монооксид углерода), азота и водорода в газообразном виде. Выделившиеся газы при помощи инертного газа-носителя (азот, гелий или аргон) попадают в систему газовых трубок с реактивами, где происходит дополнительное преобразование газов в аналитическую форму, а также последовательное удаление примесных газов. Затем газы попадают в блок детектирования (недисперсионные ИК-детекторы и/или детектор по теплопроводности в зависимости от модификации). Полученный аналитический сигнал от газов обрабатывается при помощи встроенного программного обеспечения и рассчитывается массовая доля газа в пробе.
Анализаторы выпускаются в 6 модификациях: ONH - для измерений массовой доли кислорода, азота и водорода, Н - водорода, O - кислорода, N - азота, ON - кислорода и азота, OH - кислорода и водорода. Модификации анализаторов отличаются конфигурациями аналитических каналов и анализируемыми элементами. Метрологические характеристики соответствующих аналитических каналов остаются неизменными у всех модификаций.
Корпус анализаторов металлический, окрашиваемый в цвета, которые определяет изготовитель.
Серийный номер имеет буквенно-цифровой формат и наносится на задней панели анализатора травлением, гравированием или иным пригодным способом, обеспечивающим идентификацию каждого экземпляра анализатора, возможность прочтения и сохранность номера в процессе эксплуатации. Конструкцией анализаторов не предусмотрена возможность нанесения знака поверки.
Пломбирование анализаторов не предусмотрено. Конструкция обеспечивает ограничение доступа к частям анализатора, несущим первичную измерительную информацию, и местам настройки (регулировки).
Общий вид анализаторов представлен на рисунке 1. Место нанесения серийного номера представлено на рисунке 2.
Рисунок 1 - Общий вид анализаторов
-------------------------------------------------*1 Анализатор кислорода, азота, водорода ONH-600R мод, ONH
Serial No. 2024QHH1070R Factory Date: 052024
Jiangsu Pinyan PhotoelectikliKhoology Со., Ltd,Рисунок 2 - Общий вид информационной таблички, расположенной на задней панели анализатора, с указанием места нанесения серийного номера
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазоны показаний массовой доли, %
|
от 0,000001 до 100 от 0,000001 до 100 от 0,000001 до 100 |
|
Диапазоны измерений массовой доли, %1)
|
от 0,0001 до 1 от 0,0001 до 3 от 0,0001 до 0,1 |
|
Предел допускаемого относительного среднего квадратического отклонения (СКО) результатов измерений массовой доли кислорода, % |
5 |
|
Предел допускаемого относительного СКО результатов измерений массовой доли азота, %, в поддиапазонах:
|
15 2,5 |
|
Предел допускаемого относительного СКО результатов измерений массовой доли водорода, % |
10 |
|
Предел допускаемого относительного СКО выходного сигнала, % |
2,5 |
|
Чувствительность, усл.ед/мг, не менее:
|
2 0,5 80 |
|
1) Значения установлены при измерении массовых долей кислорода, азота и водорода в ГСО на основе стали и титана | |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Габаритные размеры без учета компьютера, мм, не более | |
|
- высота |
860 |
|
- ширина |
660 |
|
- длина |
710 |
|
Масса, кг, не более |
240 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220±30 |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, кВ^А, не более |
8 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +15 до +40 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
150 000 |
