Номер по Госреестру СИ: 95006-25
95006-25 Системы автоматизированные мониторинга состояния здоровья
("ЮМС ДИАГНОСТИЧЕСКИЙ ШЛЮЗ")
Назначение средства измерений:
Системы автоматизированные мониторинга
состояния
здоровья «ЮМС ДИАГНОСТИЧЕСКИЙ ШЛЮЗ» (далее - системы «ЮМС ДИАГНОСТИЧЕСКИЙ ШЛЮЗ») предназначены для измерений температуры тела человека бесконтактным методом, массовой концентрации паров этанола в выдыхаемом воздухе, артериального (неинвазивного) давления, частоты пульса.
Внешний вид.
Системы автоматизированные мониторинга состояния здоровья
Рисунок № 1
Внешний вид.
Системы автоматизированные мониторинга состояния здоровья
Рисунок № 2
Внешний вид.
Системы автоматизированные мониторинга состояния здоровья
Рисунок № 3
Внешний вид.
Системы автоматизированные мониторинга состояния здоровья
Рисунок № 4
Внешний вид.
Системы автоматизированные мониторинга состояния здоровья
Рисунок № 5
Внешний вид.
Системы автоматизированные мониторинга состояния здоровья
Рисунок № 6
Внешний вид.
Системы автоматизированные мониторинга состояния здоровья
Рисунок № 7
Общие сведения
Дата публикации - 29.03.2025
Срок свидетельства - 27.03.2030
Номер записи - 196795
ID в реестре СИ - 1424459
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
НДШ-ТП-А2, НДШ-ТП-А1, МДШ-ТБ-А2, МДШ-ТБ-А1, ДШ-ТП-А2, ДШ-ТП-А1, ДШ-ТБ-А2, ДШ-ТБ-А1,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ЮМССОФТ" (ООО "ЮМССОФТ")
Страна - РОССИЯ
Населенный пункт - г. Томск
Уведомление о начале осуществления предпринимательской деятельности -
CR_4. СИ неразрушающего контроля — ООО «Константа»
Аналитический отчет по данным ФГИС «Аршин»: динамика поверок, доли рынка, сравнение с конкурентами и своды по типам СИ.
Комплексный срез рынка поверок средств неразрушающего контроля с фокусом на ООО «Константа». Отчет включает графики, таблицы и сводные показатели, а также Excel-выгрузки для самостоятельного анализа.
Содержание отчета
Общие сведения
- Количество типов СИ, закрепленных за ООО «Константа».
- Динамика работы компании на рынке поверок по годам (2021–2025).
Данные по поверкам
- Разбивка по годам: 2021–2025.
- Первичные и периодические поверки.
- Распределение по юридическим и физическим лицам.
- Сравнительный анализ с другими организациями (например, «АКС» и «Кропус»).
Группы средств измерений
Сводные таблицы по ключевым видам СИ:
- Ультразвуковые, вихретоковые, магнитные методы.
- Твердомеры, микротвердомеры, приборы для измерения блеска.
- Толщиномеры покрытий и др. группы по классификатору ФГИС «Аршин».
Статистика
- Количество выполненных поверок и извещений о непригодности.
- Число владельцев СИ по каждому типу.
- Перечень организаций-поверителей по типам СИ.
Доли организаций в динамике
- Позиции ООО «Константа» относительно конкурентов.
- Доли рынка по годам и тренды изменений.
Визуализация
- Графики динамики поверок по годам и типам СИ.
- Таблицы для отслеживания тенденций развития компании.
Кому полезен отчет
- Руководителям и аналитикам — оценка доли «Константы» и динамики бизнеса.
- Экспертам-метрологам — структура парка СИ и тренды поверок.
- Партнерам/конкурентам — бенчмаркинг по группам СИ и организациям-поверителям.
- Инвесторам/заказчикам — подтвержденная активность и сравнительные показатели.
Статистика
Кол-во поверок - 16
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 8
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№614 от 2025.03.27 ПРИКАЗ_Об утверждении типов средств измерений (15)
№892 от 2010.03.28 О плане проведения инспекционнного контроля за аккредитованными аналитическими лабораториями (центрами) на 2010 год
Наличие аналогов СИ: Системы автоматизированные мониторинга состояния здоровья ("ЮМС ДИАГНОСТИЧЕСКИЙ ШЛЮЗ")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ЮМССОФТ" (ООО "ЮМССОФТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95006-25 27.03.2030 |
Системы автоматизированные мониторинга состояния здоровья, "ЮМС ДИАГНОСТИЧЕСКИЙ ШЛЮЗ" Общество с ограниченной ответственностью "ЮМССОФТ" (ООО "ЮМССОФТ") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
|
95316-25 23.04.2030 |
Системы мониторинга состояния здоровья, "ЮМС ДИАГНОСТИЧЕСКИЙ ШЛЮЗ" Общество с ограниченной ответственностью "ЮМССОФТ" (ООО "ЮМССОФТ") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
Кто поверяет Системы автоматизированные мониторинга состояния здоровья ("ЮМС ДИАГНОСТИЧЕСКИЙ ШЛЮЗ")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 8 | 8 | 7 | 1 | 0 | 8 | 7 | 1 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 8 | 8 | 8 | 0 | 0 | 8 | 8 | 0 |
Стоимость поверки Системы автоматизированные мониторинга состояния здоровья ("ЮМС ДИАГНОСТИЧЕСКИЙ ШЛЮЗ")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Диагностический шлюз» (далее ПО «ЮМС для обеспечения взаимодействия работника осмотр, с измерительным терминалом
Программное обеспечение «ЮМС Диагностический шлюз») предназначено (пользователя), проходящего медицинский (диагностическим шлюзом ДШ) и его компонентами системы «ЮМС ДИАГНОСТИЧЕСКИЙ ШЛЮЗ» через пользовательский интерфейс; отправки данных на сервер системы по сети; отображения результатов измерений для пользователя; информирования об ошибках в работе системы.
Аппаратное оснащение системы «ЮМС ДИАГНОСТИЧЕСКИЙ ШЛЮЗ» осуществляет сбор различных параметров пользователя и сохранение результатов в программном обеспечении через интерфейсы USM и COM.
ПО «ЮМС Диагностический шлюз» является, в свою очередь, встроенной системой с графическим интерфейсом, которая взаимодействует с компонентами ДШ и обменивается командами с измерительными компонентами в целях сохранения и передачи результатов измерений температуры поверхности тела человека, массовой концентрации паров этанола в выдыхаемом воздухе, артериального (неинвазивного) давления и частоты пульса.
Номер версии ПО «ЮМС Диагностический шлюз» отображается при запуске ПО «ЮМС Диагностический шлюз» на начальном интерфейсе (сенсорном экране ДШ) системы во включенном состоянии, а также находится в файле version. Номер версии представляет из себя набор итерируемых числовых значений, разделенных точкой.
В структуре ПО «ЮМС Диагностический шлюз» выделяется метрологически значимая часть - UMSDeviceInfoCollector. Данный файл предназначен для хранения данных, информирующих о целостности взаимодействия с измерительными компонентами системы «ЮМС ДИАГНОСТИЧЕСКИЙ ШЛЮЗ». Разделение выполнено на «высоком» уровне и предоставляет возможность модификации метрологически незначимой части ПО «ЮМС Диагностический шлюз».
В структуре ПО «ЮМС Диагностический шлюз» присутствует метрологически незначимая часть - GatewayApplication. Данная часть предназначена для выполнения конфигурирования взаимодействия с встроенным в ИС оборудованием и является потребителем данных, получаемых от встроенных в ИС устройств, получения данных от сервера и взаимодействия с пользователем через сенсорный экран ДШ.
Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 -
данные автономного ПО «ЮМС Диагностический шлюз»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«ЮМС Диагностический шлюз» |
|
Номер версии (идентификационный номер) ПО |
Не ниже 3.08.7 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульные листы Руководства по эксплуатации и Паспорта на ИС.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе ЮМФС.26.60.12.129.001-2024 РЭ «Система автоматизированная мониторинга состояния здоровья «ЮМС ДИАГНОСТИЧЕСКИЙ ШЛЮЗ». Руководство по эксплуатации», раздел 2 «Использование системы по назначению».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Росстандарта от 30 декабря 2019 г. № 3452 «Об утверждении Государственной поверочной схемы для средств измерений содержания этанола в газовых средах»;
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Росстандарта от 30 декабря 2019 г. № 3464 «Об утверждении Государственной поверочной схемы для средств электродиагностических измерений медицинского назначения»;
ТУ ЮМФС.26.60.12.129.001-2024. «Системы автоматизированные мониторинга состояния здоровья «ЮМС ДИАГНОСТИЧЕСКИЙ ШЛЮЗ». Технические условия».
ПравообладательОбщество с ограниченной ответственностью «ЮМССОФТ» (ООО «ЮМССОФТ») ИНН 7017161880
Адрес юридического лица: 634024, Томская обл., г.о. город Томск, г. Томск, ул. Профсоюзная, зд. 2/31, оф. 103
Телефон: 8 (3822) 902-602
E-mail: info@umssoft.com
Изготовитель
Общество с ограниченной ответственностью «ЮМССОФТ» (ООО «ЮМССОФТ») ИНН 7017161880Адрес: 634024, Томская обл., г.о. город Томск, г. Томск, ул. Профсоюзная, зд. 2/31, оф. 103
Телефон: 8 (3822) 902-602
E-mail: info@umssoft.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Новосибирской области» (ФБУ «Новосибирский ЦСМ»)ИНН 5407108720
Юридический адрес: 630004, г. Новосибирск, ул. Революции, д. 36
Фактический адрес: 630112, г. Новосибирск, пр-кт Дзержинского, д. 2/1
Телефон (факс) +7(383)278-20-10
E-mail: csminfo@ncsm.ru
Web-сайт: www.ncsm.ru
Правообладатель
Общество с ограниченной ответственностью «ЮМССОФТ» (ООО «ЮМССОФТ») ИНН 7017161880Адрес юридического лица: 634024, Томская обл., г.о. город Томск, г. Томск, ул. Профсоюзная, зд. 2/31, оф. 103
Телефон: 8 (3822) 902-602
E-mail: info@umssoft.com
Система «ЮМС ДИАГНОСТИЧЕСКИЙ ШЛЮЗ» позволяет осуществлять в реальном времени автоматизированную экспресс-оценку показателей здоровья работника, его идентификацию и производить сбор жалоб. Может быть использована в лечебно-профилактических учреждениях, лабораториях или бытовых условиях и других организациях, в которых требуется выполнять процедуру предсменных медицинских осмотров.
Система «ЮМС ДИАГНОСТИЧЕСКИЙ ШЛЮЗ» является медицинским изделием с измерительными функциями по ГОСТ Р 50444-2020.
Система «ЮМС ДИАГНОСТИЧЕСКИЙ ШЛЮЗ» является трехуровневой измерительной системой (далее - ИС), построенной по иерархическому принципу (рисунок 1). в состав ИС входит 5 видов измерительных каналов (далее - ИК). ИК ИС состоят из следующих компонентов (по ГОСТ Р 8.596-2002):
-
1) измерительные компоненты - измерительные приборы (средства измерений), имеющие нормированные метрологические характеристики (нижний уровень ИС);
-
2) комплексные компоненты (средний уровень ИС) - модуль ввода/вывода цифровых сигналов;
-
3) вычислительные компоненты - автоматизированные рабочие места пользователя; АРМ медработника, АРМ руководителя, АРМ отдела кадров, АРМ администратора (верхний уровень ИС), сервер;
-
4) связующие компоненты - технические устройства и средства связи, используемые для приема и передачи сигналов, несущих информацию об измеряемой величине от одного компонента к другому.
Комбинации ИК, размещенных в специальных модулях конструкции, образуют исполнения диагностического шлюза (ДШ): стационарный (напольный), настольный, мобильный и модификации 1-8 (таблица 1).
Таблица 1 - Состав ДШ в зависимости от исполнения и
|
Исполнение/ Модификация |
Измерительный компонент | ||||
|
ИК измерений температуры тела человека бесконтактным методом |
ИК измерений массовой концентрации паров этанола в выдыхаемом воздухе |
ИК измерений артериального давления и частоты пульса | |||
|
Термометр бесконтактный инфракрасный BERRCOM-JXB-183 рег. № 75512-19 |
Анализатор паров этанола в выдыхаемом воздухе АПЭ.01, ЮМФС. 26.60.12.129.005 |
Анализатор концентрации паров этанола в выдыхаемом воздухе «Динго Е-200» рег. № 77520-20 |
Измеритель артериального давления и частоты пульса автоматический цифровой TM-2655P рег. № 83028-21 |
Прибор для измерения артериального давления и частоты пульса цифровой UA-911BT-C рег № 69151-17 | |
|
№ 1 |
№ 2 |
№ 3 |
№ 4 |
№ 5 | |
|
Стационарный (напольный) | |||||
|
Модификация 1. ДШ-ТП-А1 |
+ |
+ |
- |
+ |
- |
|
Модификация 2. ДШ-ТП-А2 |
+ |
- |
+ |
+ |
- |
|
Модификация 3. ДШ-ТБ-А1 |
+ |
+ |
- |
- |
+ |
|
Модификация 4. ДШ-ТБ-А2 |
+ |
- |
+ |
- |
+ |
|
Настольный | |||||
|
Модификация 5. НДШ-ТП-А1 |
+ |
+ |
- |
+ |
- |
|
Модификация 6. НДШ-ТП-А2 |
+ |
- |
+ |
+ |
- |
|
Мобильный | |||||
|
Модификация 7. МДШ-ТБ-А1 |
+ |
+ |
- |
- |
+ |
|
Модификация 8. МДШ-ТБ-А2 |
+ |
- |
+ |
- |
+ |
I CPI PI thrmrt
Jlqxujxiibiiuiii kjw.iukhv?
Мс'дч'ль В8ода<вывод4 <ПСрСОНХ1ЪНЫЙ компьютер с ио «Gateway Appl^aiion») сиз СИЗ
I Доп. ГН
модуль ьводл’йывода (псрсональкыП компьют^тс ИО «Gateway Applieaiionn)
7Л
СИ 1
СИЗ
I
Доп.
( н
Д)<а1ВОсП1чсс1к)г11 Qinioy Мол. I
^namocrinecKirfl anwj Mod. N
СИ I — м<мергний fVMiK*|my|Mj iv la ме uwna: ( И 2 • qv,K<Kii и iMqieHun KithUL'inpaiHUi iiufxm fiainLui н нидыхисмсм микхухс;
СИ •> сре нзмер^ии^ ap(c;|xiJuii.iK>iii lunjiaiiia и 'iaei:>ii.i пульса^ Tied. СИ .(nui'uiihiiejiMii.ie средстиа 1пмерений (урокия
vaiypaiiMii, нариаби n.MOviH vep.iviiHiiо рм . mj)
Рисунок 1 - Структурная схема ИС
Принцип действия ИС основан на последовательном измерении в реальном времени показателей здоровья работника, его идентификация.
Принцип действия ИК температуры тела человека бесконтактным методом основан дальнейшем преобразовании в электрический сигнал тепловой энергии излучения поверхности твердых тел или лобной части тела человека. сигнал подвергается усилению, аналого-цифровому преобразованию и цифровом виде на экране жидкокристаллического дисплея. Результаты
на измерении, инфракрасного Электрический отображается в измерений также передаются на автоматизированное рабочее место (АРМ) пользователя.
Принцип действия ИК массовой концентрации паров этанола в выдыхаемом воздухе основан на работе электрохимического датчика. Встроенный микропроцессор управляет процессом измерений и преобразует выходные сигналы с датчика в показания на экране жидкокристаллического дисплея. Результаты измерений также передаются на АРМ пользователя.
Принцип действия ИК артериального (неинвазивного) давления и частоты пульса основан на анализе изменения параметров осцилляций давления воздуха в манжете при плавном его снижении.
Общий вид исполнений ДШ представлен на рисунках 2-4.

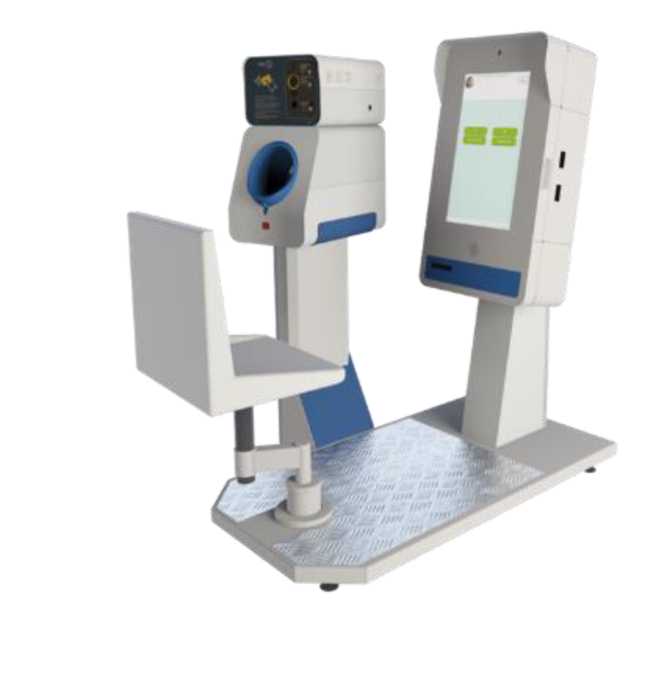

Рисунок 2 - Общий вид ДШ стационарного (напольного) исполнения

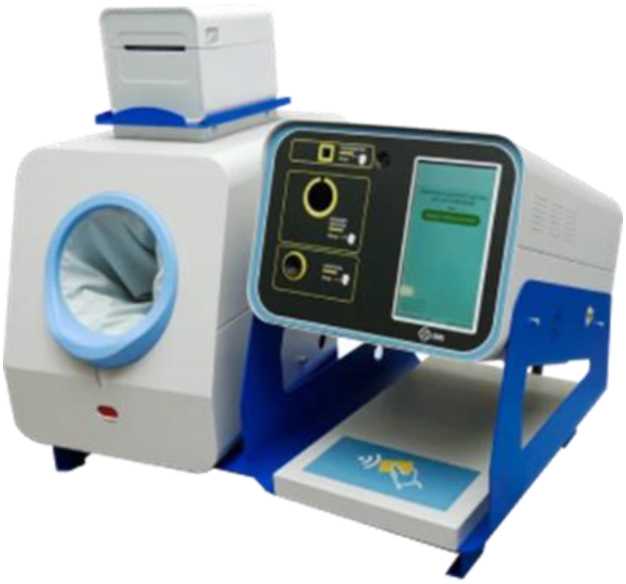

Рисунок 3 - Общий вид ДШ настольного исполнения

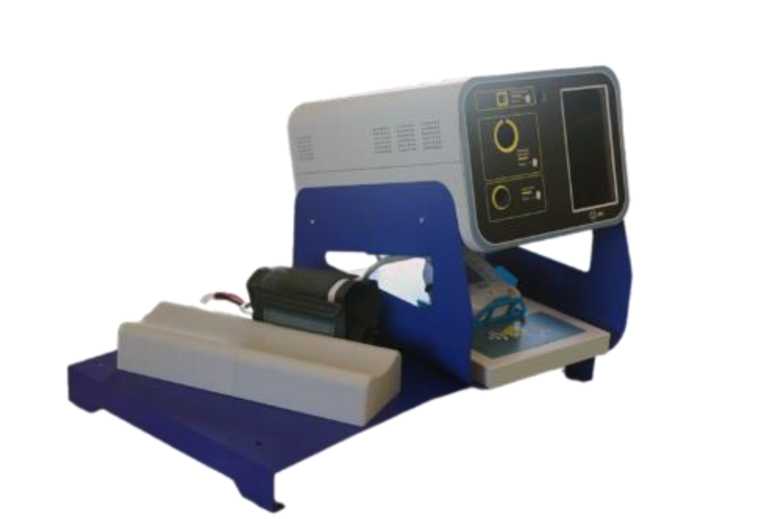

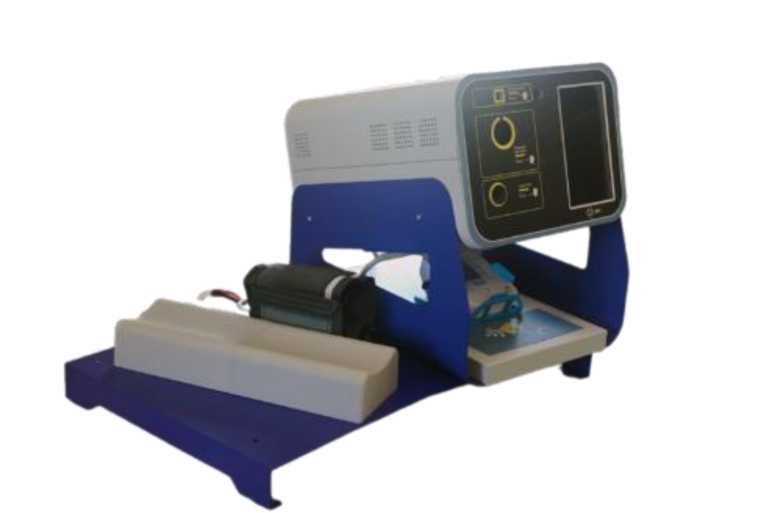

Рисунок 4 - Общий вид ДШ мобильного исполнения
Место нанесения заводских номеров на систему, ДШ представлено на рисунке 5.

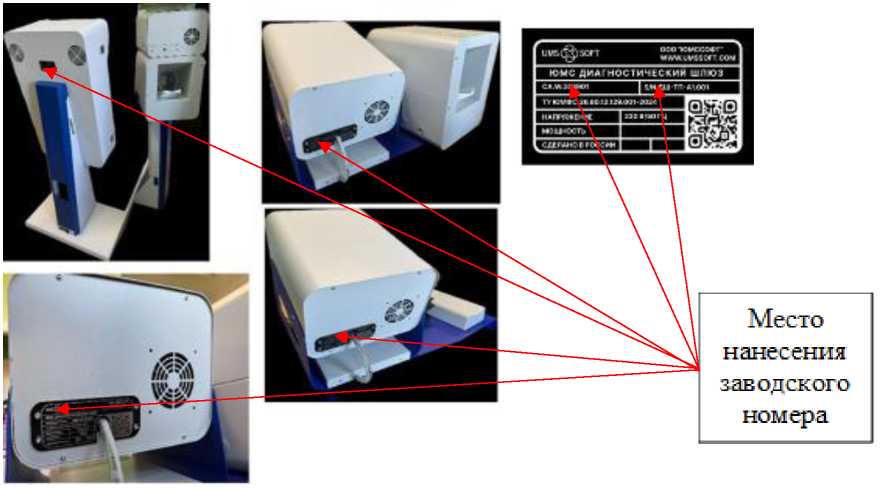

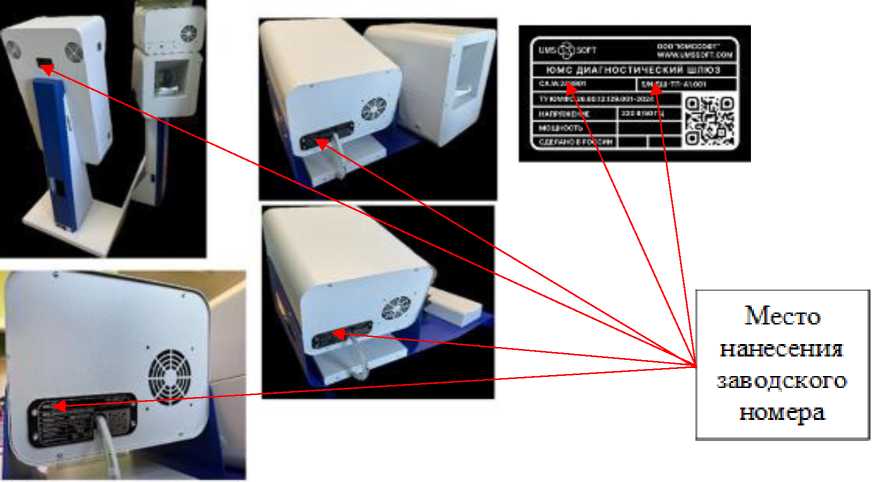

Рисунок 5 - Место нанесения заводских номеров на систему, ДШ
Пломбирование мест настройки (регулировки) ДШ не предусмотрено. Возможность нанесения знака поверки на средство измерений не предусмотрена. Заводские номера ИС, ДШ наносятся методом лазерной печати на табличку из алюминиевого листа, закрепленную на корпусе ДШ при помощи вытяжных заклепок.
Заводской номер ИС также указывается в Свидетельстве о приемке в Паспорте на ИС. Заводские номера ДШ, входящих в состав ИС, также приводятся в паспорте ИС.
Заводской номер ИС формируется по правилу:
СА. W/L. ХХ ХХ
Система Операционная
автоматизированная система
W - Windows либо
L - Linux
2 последние цифры календарного года
номер недели календарного года
ХХ______
Порядковый номер СИ по системе нумерации предприятия-изготовителя
Заводской номер ДШ формируется по правилу:
Модификация ДШ.
ХХХ_________
Порядковый номер ДШ по системе нумерации предприятия-изготовителя
Таблица 6 - Комплектность систем «ЮМС ДИАГНОСТИЧЕСКИЙ ШЛЮЗ»
|
Наименование |
Обозначение |
Количество |
|
Система автоматизированная мониторинга состояния здоровья «ЮМС ДИАГНОСТИЧЕСКИЙ ШЛЮЗ» |
ЮМФС.26.60.12.129.001 |
1 шт. |
|
Предустановленное программное обеспечение «ЮМС Диагностический шлюз» |
- |
1 шт. |
|
Руководство по эксплуатации |
ЮМФС.26.60.12.129.001-2024 РЭ |
1 экз. |
|
Паспорт |
ЮМФС.26.60.12.129.001 ПС |
1 экз. |
|
Описание программного обеспечения «ЮМС Диагностический шлюз» |
ЮМФС.26.60.12.129.001- 2024.ОП |
1 экз. |
|
Персональный компьютер для АРМ пользователей 1) |
- |
1 шт. |
|
Серверное оборудование 1) |
- |
1 шт. |
|
Мундштук одноразовый 1) |
Мундштук одноразовый для анализаторов паров Динго-Е200 или Мундштук одноразовый ЮМССОФТ |
100 шт. |
|
Мундштук-воронка 1) |
Мундштук-воронка к Динго-Е200 или Мундштук-воронка ЮМССОФТ |
1 шт. |
|
Чехол для манжеты тонометра 1) |
Чехол для манжеты UA-911BT-C |
1 шт./Д^П |
|
RFID считыватель 1) |
- |
от 1 шт. |
|
Сканер отпечатков пальцев 1) |
- |
от 1 шт. |
|
Принтер этикеток 1) |
- |
от 1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Принтер наклеек 1) |
- |
от 1 шт. |
|
Акустическая система |
- |
от 1 шт. |
|
Считыватель смарт-карт (ЭЦП ридер) |
- |
от 1 шт. |
|
Пульсоксиметр 1)’ 2) |
- |
от 1 шт. |
|
Пупиллограф 2) |
- |
от 1 шт. |
|
Модуль РЭС (регистратор электрических сигналов сердца) 2) |
- |
от 1 шт. |
|
Сервисное руководство |
- |
1 комплект |
|
Стол |
- |
от 1 шт. |
|
Стул |
- |
от 1 шт. |
|
Поставляется по заказу. Поставляется с предустановленным программным обеспечением | ||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
Модификация 1. ДШ-ТП-А1 Модификация 5. НДШ-ТП-А1 |
Модификация 3. ДШ-ТБ-А1 Модификация 7. МДШ-ТБ-А1 |
Модификация 2. ДШ-ТП-А2 Модификация 6. НДШ-ТП-А2 |
Модификация 4. ДШ-ТБ-А2 Модификация 8. МДШ-ТБ-А2 | |
|
ИК измерений температуры тела человека бесконтактным методом № 1 | ||||
|
Диапазон измерений температуры, °С |
от 32,0 до 42,9 | |||
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
± 0,3 | |||
|
Разрешающая способность (цена единицы младшего разряда), °С |
0,1 | |||
|
ИК измерений массовой концентрации паров этанола в выдыхаемом воздухе №№ 2,3 | ||||
|
№2 |
№3 | |||
|
Диапазон измерений массовой концентрации этанола, мг/л. |
от 0,00 до 0,95 |
от 0,00 до 1,50 | ||
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации паров этанола в выдыхаемом воздухе, мг/л, в поддиапазоне измерений: | ||||
|
от 0,00 до 0,25 мг/л включ. от 0,00 до 0,50 мг/л включ. |
± 0,05 |
± 0,05 | ||
|
Значение | ||||
|
Наименование характеристики |
Модификация 1. ДШ-ТП-А1 Модификация 5. НДШ-ТП-А1 |
Модификация 3. ДШ-ТБ-А1 Модификация 7. МДШ-ТБ-А1 |
Модификация 2. ДШ-ТП-А2 Модификация 6. НДШ-ТП-А2 |
Модификация 4. ДШ-ТБ-А2 Модификация 8. МДШ-ТБ-А2 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации паров этанола в выдыхаемом воздухе, %, в поддиапазоне измерений: св. 0,25 до 0,95 мг/л включ. св. 0,50 до 1,50 мг/л включ. |
± 10 |
± 10 | ||
|
ИК измерений |
артериального давления и частоты пульса №№ 4,5 | |||
|
№4 |
№5 |
№4 |
№5 | |
|
Диапазон показаний давления в манжете, мм рт. ст. |
от 0 до 300 |
- |
от 0 до 300 |
- |
|
Диапазон измерений давления воздуха в манжете, мм рт.ст. |
от 20 до 280 |
от 20 до 280 |
от 20 до 280 |
от 20 до 280 |
|
Пределы допускаемой абсолютной погрешности при измерении давления воздуха в манжете, мм рт.ст. |
+ 3 | |||
|
Диапазон измерений частоты пульса, мин-' |
от 30 до 200 |
от 40 до 200 |
от 30 до 200 |
от 40 до 200 |
|
Пределы допускаемой относительной погрешности при измерении частоты пульса, % |
+ 5 | |||
Таблица 4 - Технические
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
220 ± 22 |
|
- частота переменного тока, Гц |
50 ± 1 |
|
Потребляемая мощность, В^А, не более |
150 |
|
Габаритные размеры ДШ (длина^ширинахвысота), мм, не более: - стационарный (напольный) |
1023х1195х1359 |
|
- настольный |
718х520х451 |
|
- мобильный |
682x470x443 |
|
Масса ДШ, кг, не более: - стационарный (напольный) |
128 |
|
- настольный |
39 |
|
- мобильный |
21,5 |
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
5,0 |
|
Подключение к ПК |
USB конвертер |
|
Рабочие условия эксплуатации:
|
от +10 до +40 80 от 84 до 106,7 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
