Номер по Госреестру СИ: 95047-25
95047-25 Комплексы цифровой радиографии
(Обозначение отсутствует)
Назначение средства измерений:
Комплексы цифровой радиографии (далее - комплексы) предназначены для измерений линейных размеров объектов при неразрушающем контроле радиографическим методом.
Внешний вид.
Комплексы цифровой радиографии
Рисунок № 1
Внешний вид.
Комплексы цифровой радиографии
Рисунок № 2
Внешний вид.
Комплексы цифровой радиографии
Рисунок № 3
Внешний вид.
Комплексы цифровой радиографии
Рисунок № 4
Внешний вид.
Комплексы цифровой радиографии
Рисунок № 5
Общие сведения
Дата публикации - 02.04.2025
Срок свидетельства - 28.03.2030
Номер записи - 196799
ID в реестре СИ - 1424601
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация "БеРКУТ",
Производитель
Изготовитель - Общество с ограниченной ответственностью "Радиационные диагностические технологии" (ООО "РаДиаТех")
Страна - РОССИЯ
Населенный пункт - Ленинградская обл., Гатчинский р-н, д. Вайялово
Уведомление о начале осуществления предпринимательской деятельности -
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за выбранный период в годах.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт состоит из четырех круговых диаграмм и свободной таблицы. Диаграммы имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией поиска и сортировки по любой из колонок.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
- Полное наименование организации
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности в шт.
- Количество извещений о непригодности в %
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
Круговые диаграммы демонстрирую доли поверок (всех поверок, периодических поверок, первичных поверок и извещений о непригодности) за выбранный временной интервал для самых "больших" организаций.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 4
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2026
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№4666 от 2009.12.22 О плане инспекционного контроля деятельности аккредитованных органов по сертификации и испытательных лабораторий (центров) на 2010 год
№1854 от 2005.12.30 О комплексном плане контрольно-надзорной деятельности и инспекционного контроля Федерального агентства по техническому регулированию и метрологии на 2006 год
№630 от 2025.03.28 Об утверждении типов средств измерений
Наличие аналогов СИ: Комплексы цифровой радиографии (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Радиационные диагностические технологии" (ООО "РаДиаТех")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70761-18 28.03.2028 |
Системы бесплëночные автоматизированные рентгенометрические, "БАРС" Общество с ограниченной ответственностью "Радиационные диагностические технологии" (ООО "РаДиаТех") (РОССИЯ Ленинградская обл., Гатчинский р-н, д. Вайялово) |
ОТ МП |
2 года |
|
95047-25 28.03.2030 |
Комплексы цифровой радиографии, Обозначение отсутствует Общество с ограниченной ответственностью "Радиационные диагностические технологии" (ООО "РаДиаТех") (РОССИЯ Ленинградская обл., Гатчинский р-н, д. Вайялово) |
ОТ МП |
1 год |
Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Комплексы цифровой радиографии (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 4 | 2 | 4 | 0 | 0 | 4 | 4 | 0 |
Стоимость поверки Комплексы цифровой радиографии (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Комплексы имеют автономное программное обеспечение (далее - ПО), предназначенное для сбора, обработки, визуализации, анализа, хранения и передачи результатов измерений.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
При нормировании метрологических характеристик учтено влияние ПО.
аблица 1 - Идентификационные данные ПО
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
БАРС Клиент |
|
Номер версии (идентификационный номер) ПО |
4.ХХ.ХХ* |
|
Цифровой идентификатор ПО |
- |
|
* «Х» не относится к метрологически значимой части ПО |
и принимает значение |
|
от 0 до 9 |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку методом лазерной гравировки как показано на рисунке 2, и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документах:
РДТ-427650-018-02353754 РЭ «Комплекс цифровой радиографии «ЦиРКом». Руководство по эксплуатации» в разделе «Порядок работы»;
РДТ-427650-020-02353754 РЭ «Комплекс цифровой радиографии «БеРКУТ». Руководство по эксплуатации» в разделе «Порядок работы».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТУ 427650-016-02353754-2023 «Комплексы цифровой радиографии. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Радиационные диагностические технологии» (ООО «РаДиаТех»)
ИНН 4705070452
Юридический адрес: 188300, Ленинградская обл., м. р-н Гатчинский, сп. Веревское, промзона Вайялово, д. 1
Телефон: +7(812)409-96-95
E-mail: rtd@radiatech.ru
Изготовитель
Общество с ограниченной ответственностью «Радиационные диагностические технологии» (ООО «РаДиаТех»)ИНН 4705070452
Адрес: Россия, 188300, Ленинградская обл., м. р-н Гатчинский, сп. Веревское, промзона Вайялово, д. 1
Телефон: +7(812)409-96-95
E-mail: rtd@radiatech.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
Общество с ограниченной ответственностью «Радиационные диагностические технологии» (ООО «РаДиаТех»)ИНН 4705070452
Юридический адрес: 188300, Ленинградская обл., м. р-н Гатчинский, сп. Веревское, промзона Вайялово, д. 1
Телефон: +7(812)409-96-95
E-mail: rtd@radiatech.ru
Принцип действия комплексов основан на преобразовании электромагнитного излучения, прошедшего через объект контроля, в цифровое изображение.
Комплексы состоят из блока детектирования и программного обеспечения.
С одной стороны контролируемого объекта помещается источник ионизирующего излучения, с противоположной стороны устанавливается блок детектирования. Электромагнитное излучение, генерируемое источником ионизирующего излучения, попадает на чувствительную область блока детектирования, формирует цифровой сигнал. Цифровой сигнал предается на персональный компьютер и при помощи программного обеспечения формируется цифровое изображение контролируемого объекта.
К настоящему типу средств измерений относятся комплексы модификаций «БеРКУТ» и «ЦиРКом», которые отличаются друг от друга диапазонами измерений, техническими характеристиками, конструкцией.

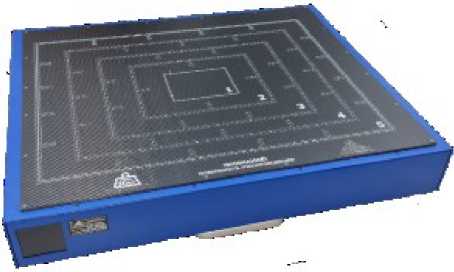

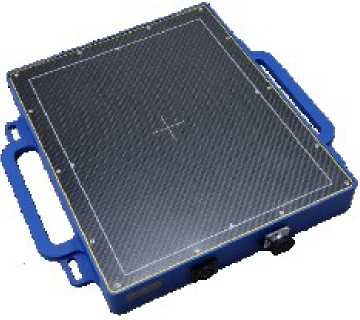

Общий вид комплексов представлен на рисунке 1.
Заводской номер в виде цифрового обозначения наносится методом лазерной гравировки на маркировочную табличку, расположенную у модификации «БеРКУТ» на задней панели блока детектирования, у модификации «ЦиРКом» - на боковой панели блока детектирования.
Места нанесения заводского номера и знака утверждения типа приведены на рисунке 2. Пломбирование от несанкционированного доступа осуществляется с помощью голографической наклейки, место нанесения пломбы указано на рисунке 3. Нанесение знака поверки на комплексы не предусмотрено.
а) модификация «БеРКУТ»
б) модификация «ЦиРКом»
Рисунок 1 - Общий вид комплексов

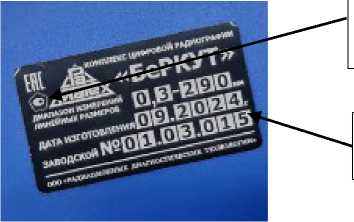

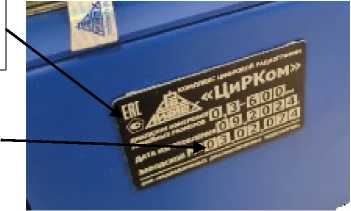

Место нанесения знака утверждения типа
Место нанесения заводского номера
а) модификация «БеРКУТ»
б) модификация «ЦиРКом»
Рисунок 2 - Места нанесения заводского номера и знака утверждения типа

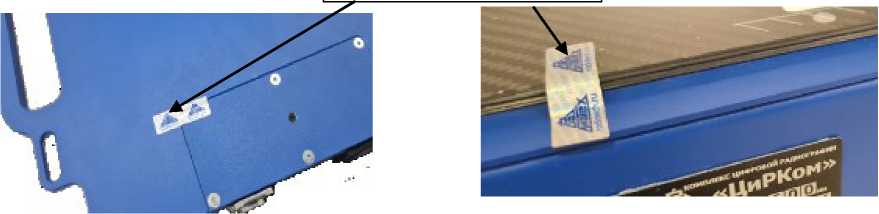

Место нанесения пломбы
а) модификация «БеРКУТ» б) модификация «ЦиРКом»
Рисунок 3 - Место нанесения пломбы
Таблица 5 - Комплектность комплекса
|
Наименование |
Обозначение |
Количество |
|
Комплекс в составе: - блок детектирования1) |
«БеРКУТ»/«ЦиРКом» |
1 шт. |
|
- программное обеспечение |
БАРС Клиент |
1 шт. |
|
Комплект соединительных кабелей |
- |
1 компл. |
|
Источник питания: - модификация «БеРКУТ» |
1 шт. | |
|
Руководство по эксплуатации: - модификация «БеРКУТ» |
РДТ-427650-020-02353754 РЭ |
1 экз. |
|
- модификация «ЦиРКом» |
РДТ-427650-018-02353754 РЭ |
1 экз. |
|
Паспорт: - модификация «БеРКУТ» |
РДТ-427650-019-02353754 ПС |
1 экз. |
|
- модификация «ЦиРКом» |
РДТ-427650-017-02353754 ПС |
1 экз. |
|
Руководство пользователя ПО БАРС Клиент |
РДТ-582929-009-02353754-2022 ПО |
1 экз. |
|
1) в соответствии с заказом |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
«БеРКУТ» |
«ЦиРКом» | |
|
Диапазон измерений линейных размеров^, мм |
от 0,3 до 290,0 |
от 0,3 до 600,0 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров в поддиапазоне измерений от 0,3 до 30,0 включ., мм |
±0,15 | |
|
Пределы допускаемой относительной погрешности измерений линейных размеров в поддиапазоне измерений св. 30,0 до L2) включ., % |
±0,5 | |
|
Дискретность отсчета, мм |
0,01 | |
| ||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
«БеРКУТ» |
«ЦиРКом» | |
|
Габаритные размеры, мм, не более - высота |
200 |
250 |
|
- ширина |
600 |
2050 |
|
- длина |
600 |
2050 |
|
Масса, кг, не более |
20 |
70 |
|
Условия эксплуатации: - температура окружающего воздуха, °С, |
от -40 до +45 |
от +15 до +25 |
|
- относительная влажность окружающего воздуха, %, не более |
90 |
75 |
|
Параметры электропитания от сети переменного тока: - напряжение переменного тока, В |
220±22 | |
|
- частота переменного тока, Гц |
50±1 | |
|
Потребляемая мощность, B •А, не более |
150 | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка до отказа, ч, не менее |
10000 |
