Сведения о средстве измерений: 95086-25 Измерители дальности видимости

Номер по Госреестру СИ: 95086-25
95086-25 Измерители дальности видимости
(ФИ-6)

Назначение средства измерений:
Измерители дальности видимости ФИ-6 (далее - измерители ФИ-6) предназначены для автоматических измерений метеорологической оптической дальности (далее - МОД).

сертификация программного обеспечения
Внешний вид. Измерители дальности видимости, http://oei-analitika.ru рисунок № 1
Внешний вид.
Измерители дальности видимости
Рисунок № 1

Общие сведения

Дата публикации - 11.04.2025
Срок свидетельства - 04.04.2030
Номер записи - 196892
ID в реестре СИ - 1424860
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "ЛОМО МЕТЕО" (ООО "ЛОМО МЕТЕО")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да

Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.

Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.

Площадь столицы составляет 1081 кв. км.

Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).

Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.

Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).

Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№680 от 2025.04.04 Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Измерители дальности видимости (ФИ-6)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ЛОМО МЕТЕО" (ООО "ЛОМО МЕТЕО")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
32517-12
04.07.2027
Датчики облаков лазерные, ДОЛ-2
Общество с ограниченной ответственностью "ЛОМО МЕТЕО" (ООО "ЛОМО МЕТЕО") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
50729-12
19.06.2027
Станции метеорологические, АМС "ЛОМО-МЕТЕО"
Общество с ограниченной ответственностью "ЛОМО МЕТЕО" (ООО "ЛОМО МЕТЕО") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
72304-18
06.09.2024
Комплексы метеорологические, КМ-МИК
Общество с ограниченной ответственностью "ЛОМО МЕТЕО" (ООО "ЛОМО МЕТЕО") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
65657-16
27.10.2021
Термогигробарометры автоматизированные, ТГБА-1
Общество с ограниченной ответственностью "ЛОМО МЕТЕО" (ООО "ЛОМО МЕТЕО") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
95086-25
04.04.2030
Измерители дальности видимости, ФИ-6
Общество с ограниченной ответственностью "ЛОМО МЕТЕО" (ООО "ЛОМО МЕТЕО") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год

Исследование "Анализ рынка поверки Приволжского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на востоке европейской части Российской Федерации, Приуралья и Нижней Волги.

Параметры исследований:

  • фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций округа по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по Фед. округу

Стоимость 200 руб. или по подписке

Кто поверяет Измерители дальности видимости (ФИ-6)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Измерители дальности видимости (ФИ-6)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (далее - ПО) измерителей ФИ-6 включает:

  • - ПО «Программа контроллера БП БФ» РОФ.МЕСП.00078-01, встроенное в БП БФ, обеспечивающее: проведение диагностики компонентов, обмен данными в цифровых кодах с БФ и БП БО, управление цепями питания, обмен данными в цифровых кодах с потребителями информации (БУ, ПЭВМ, измерительной системой и т.п.);

  • - ПО «Программа контроллера БФ» РОФ.МЕСП.00079-01, встроенное в БФ, обеспечивающее: проведение диагностики компонентов, проведение и обработку измерений, обмен данными в цифровых кодах с БП БФ;

  • - ПО «Программа контроллера БП БО» РОФ.МЕСП.00081-01, встроенное в БП БО, обеспечивающее: проведение диагностики компонентов, обмен данными в цифровых кодах с БО и БП БФ, управление цепями питания;

- ПО «Программа контроллера БО» РОФ.МЕСП.00080-01, встроенное в БО, обеспечивающее: проведение диагностики компонентов, проведение и обработку измерений, обмен данными в цифровых кодах с БП БО;

- ПО «Программа БУ» РОФ.МЕСП.00082-01, встроенное в БУ, обеспечивающее: проведение диагностики компонентов, обмен данными в цифровых кодах с БП БФ, статистическую обработку, архивирование и индикацию результатов измерений и их передачу во внешние системы (измерительные системы, ПЭВМ и т.п.).

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентиф икационные данные (признаки)

Значение

Идентификационное наименование ПО

РОФ.МЕСП.

00078-01

РОФ.МЕСП.

00079-01

РОФ.МЕСП.

00080-01

РОФ.МЕСП.

00081-01

РОФ.МЕСП.

00082-01

Номер версии (идентификационный номер ПО)

*

1.x*

*

1.x*

*

1.x*

*

1.x*

*

1.x*

* Метрологически незначимая часть ПО


Знак утверждения типа

Знак утверждения типа наносится

на титульные листы руководства по эксплуатации и формуляра типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации МЕСП.416141.110РЭ «Измеритель дальности видимости ФИ-6», раздел 2 «Использование по назначению».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений координат цвета, координат цветности, коэффициента светопропускания, белизны, блеска, коррелированной цветовой температуры, индекса цветопередачи, интегральной (зональной) оптической плотности, светового коэффициента пропускания и метеорологической оптической дальности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1556;

Технические условия МЕСП.416141.110ТУ «Измеритель дальности видимости ФИ-6».

Правообладатель

Общество с ограниченной ответственностью «ЛОМО МЕТЕО»

(ООО «ЛОМО МЕТЕО»)

ИНН 7804151299

Юридический адрес: 194044, г. Санкт-Петербург, ул. Чугунная, д. 20, к. 111, лит. А, помещ. 49Н

Телефон: +7 (812) 292-54-84, +7 (812) 292-51-49

Факс: +7 (812) 542-73-95

E-mail: sales@lomo-meteo.ru

Web-сайт: www.lomo-meteo.ru

Изготовитель

Общество с ограниченной ответственностью «ЛОМО МЕТЕО»
(ООО «ЛОМО МЕТЕО»)
ИНН 7804151299
Адрес места осуществления деятельности: 194044, г. Санкт-Петербург, ул. Чугунная,
д. 20
Телефон: +7 (812) 292-54-84, +7 (812) 292-51-49
Факс: +7 (812) 542-73-95
E-mail: sales@lomo-meteo.ru
Web-сайт: www.lomo-meteo.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru

Правообладатель

Общество с ограниченной ответственностью «ЛОМО МЕТЕО»
(ООО «ЛОМО МЕТЕО»)
ИНН 7804151299
Юридический адрес: 194044, г. Санкт-Петербург, ул. Чугунная, д. 20, к. 111, лит. А, помещ. 49Н
Телефон: +7 (812) 292-54-84, +7 (812) 292-51-49
Факс: +7 (812) 542-73-95
E-mail: sales@lomo-meteo.ru
Web-сайт: www.lomo-meteo.ru

Измерители ФИ-6 имеют два исполнения: исполнение МЕСП.416141.110 с автономным средством индикации (с блоком управления, далее - БУ) и исполнение МЕСП.416141.110-01, предназначенное для работы в составе измерительных систем (без БУ).

Принцип действия измерителей ФИ-6 основан на измерении коэффициента ослабления интенсивности световых импульсов после их прохождения через слой атмосферы, ограниченный длиной измерительной базы (тип измерителя - трансмиссометр).

Конструктивно измерители ФИ-6 состоят из:

  • - блока фотометрического (БФ), включающего в себя светодиодный излучатель, фотоприёмное устройство, оптическую систему, электронные и электрические модули, в том числе контроллер БФ, обеспечивающего совместно с БО измерения МОД;

  • - блока отражательного (БО), включающего в себя фотоприёмное устройство, оптическую систему с отражателем, электронные и электрические модули, в том числе контроллер БО, обеспечивающего совместно с БФ измерения МОД;

  • - блоков питания (БП) БФ и БО, обеспечивающих питание БФ и БО (преобразование переменного тока в постоянный, коммутацию линий питания переменного тока для включения обогрева), защиту оборудования от перенапряжений и импульсных помех по линиям связи и питания. БП БФ обеспечивает передачу в линию связи результатов измерений и данных о состоянии измерителя;

  • - блока управления (БУ), обеспечивающего обмен данными с БП БФ, отображение и регистрацию измерений и данных о состоянии измерителя (для исполнения ФИ-6 с БУ),

а также стоек БФ и БО - для установки и крепления оборудования БФ и БО.

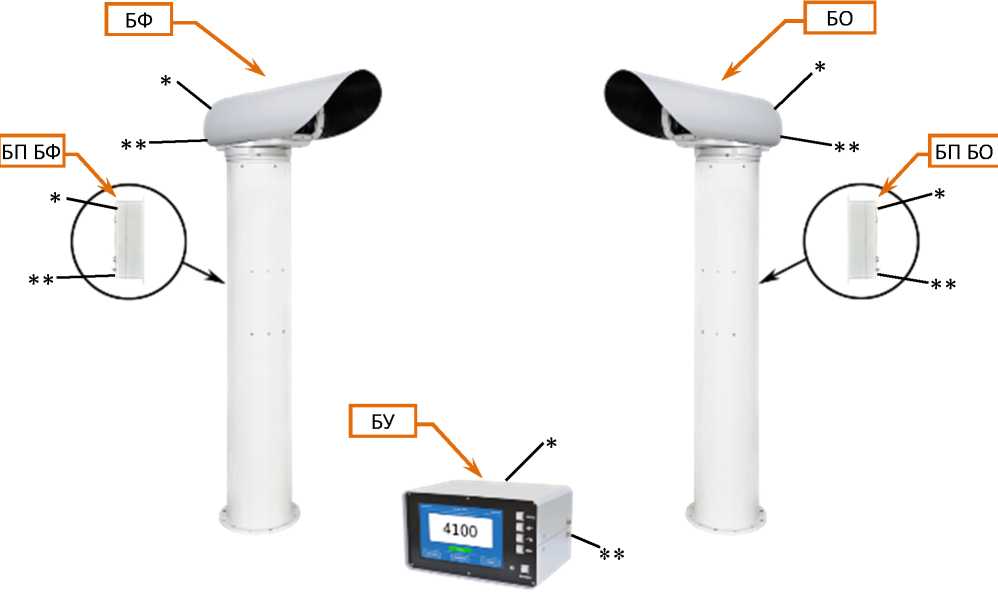

Общий вид измерителей ФИ-6 со стойками, места пломбировки от несанкционированного доступа и места нанесения заводских номеров приведены на рисунке 1.

Заводские номера в виде цифрового обозначения, состоящего из шести арабских цифр, и наименования составных частей наносятся на фирменные шильды методом гравирования, которые закрепляются на корпусах БФ, БО, БП БФ, БП БО и БУ.

Нанесение знака поверки на измерители ФИ-6 не предусмотрено.

Внешний вид. Измерители дальности видимости (ФИ-6), http://oei-analitika.ru

* места маркировки наименования и заводского номера составной части

** места пломбирования

БФ - блок фотометрический

БП БФ - блок питания БФ (размещается внутри стойки)

БО - блок отражательный

БП БО - блок питания БО (размещается внутри стойки)

БУ - блок управления (для исполнения ФИ-6 с БУ)

Рисунок 1 - Общий вид, места нанесения заводских номеров

и пломбировки измерителей ФИ-6


Таблица 5 - Комплектность измерителей ФИ-6

Наименование

Обозначение

Кол-во, шт.

Измеритель дальности видимости ФИ-6 в составе:

ФИ-6*

исполнение

МЕСП.416141.110

исполнение

МЕСП.416141.110-01

Блок фотометрический (БФ)

МЕСП.411618.013

1

1

Блок отражательный (БО)

МЕСП.416142.002

1

1

Блок питания БФ

МЕСП.436534.126

1

1

Блок питания БО

МЕСП.436534.127

1

1

Блок управления (БУ)

МЕСП.421457.003

1

-

Стойка БФ

МЕСП.301421.117

1

1

Стойка БО

МЕСП.301421.118

1

1

Комплект кабелей

МЕСП.305651.175

1

-

МЕСП.305651.175-01

-

1

Комплект монтажных частей

МЕСП.305651.176

1

1

Комплект инструмента и принадлежностей

МЕСП.305654.136

1

МЕСП.305654.136-01

-

1

Комплект запасных частей

МЕСП.305653.137

1

-

МЕСП.305653.137-01

-

1

Руководство по эксплуатации

МЕСП.416141.110РЭ

1

1

Формуляр

МЕСП.416141.110ФО

1

1

* Обозначение типа СИ


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений метеорологической оптической дальности (МОД)*, м

от 20 до 10 000

Пределы допускаемой относительной погрешности измерений МОД , %

- в диапазоне от 20 до 250 м включ.

±15

- в диапазоне св. 250 до 3000 м включ.

±10

- в диапазоне св. 3000 до 10 000 м

±20

* При длине измерительной базы (35,0±0,2) м. Под длиной измерительной базы ФИ-6

понимают расстояние между БФ и БО. При вычислении МОД длина измерительных баз составляют 35 и 70 м соответственно.

ближней и дальней

Таблица 3 - Технические характеристики

Наименование характеристики

Значение

Дальность передачи информации между БП БФ и БУ (или приемным устройством измерительной системы) по двухпроводной линии связи, не более, км

8*

Напряжение питания от сети однофазного тока частотой 50 Гц, В

187-253

Потребляемая электрическая мощность, не более, В^А:

- БП БФ

600

- БУ

60

Габаритные размеры (Ш Г В), не более, мм:

- БФ

950x300x250

- БО

850x300x250

- БП БФ, БП БО

210x170x350

- БУ

250x180x145

Продолжение таблицы 3

Наименование характеристики

Значение

Масса, не более, кг

- БФ

12

- БО

11

- БП БФ, БП БО

7

- БУ

3

Условия эксплуатации: диапазон рабочих температур, °С - БФ, БО, БП БФ, БП БО

от -50 до +50

- БУ

от +5 до +40

относительная влажность при температуре 25 °С, % - БФ, БО, БП БФ, БП БО

до 100

- БУ

до 80

* Длина линии связи с погонными сопротивлением не более 100 Ом/км

Таблица 4 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка до отказа, ч, не менее

10 000

Средний срок службы, лет

10


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
