Сведения о средстве измерений: 95112-25 Система томографическая

Номер по Госреестру СИ: 95112-25
95112-25 Система томографическая
(Multiscale Voxel-2000)

Назначение средства измерений:
Система томографическая Multiscale Voxel-2000 (далее - система) предназначена для измерений геометрических параметров объектов сложной формы, размеров и местоположения внутренних и внешних дефектов.

сертификация программного обеспечения
Внешний вид. Система томографическая, http://oei-analitika.ru рисунок № 1
Внешний вид.
Система томографическая
Рисунок № 1
Внешний вид. Система томографическая, http://oei-analitika.ru рисунок № 2
Внешний вид.
Система томографическая
Рисунок № 2
Внешний вид. Система томографическая, http://oei-analitika.ru рисунок № 3
Внешний вид.
Система томографическая
Рисунок № 3
Внешний вид. Система томографическая, http://oei-analitika.ru рисунок № 4
Внешний вид.
Система томографическая
Рисунок № 4
Внешний вид. Система томографическая, http://oei-analitika.ru рисунок № 5
Внешний вид.
Система томографическая
Рисунок № 5

Общие сведения

Дата публикации - 11.04.2025
Срок свидетельства -
Номер записи - 196903
ID в реестре СИ - 1424871
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

-,

Производитель

Изготовитель - Sanying Precision Instruments Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Город Ижевск входит в двадцатку важнейших городов России и в пятерку ведущих торговых центров на 1 000 человек. В настоящее время город по праву может использовать экономические, транспортные и культурные особенности страны, имея развитую оборонную, машиностроительную и металлургическую промышленность. И, кстати, Ижевский пруд является самым большим искусственным водоемом в Европе.

Географическое расположение Ижевска весьма удобно: существующая инфраструктура позволяет добраться практически в любую точку России - на самолете, поезде или автобусе. Например, перелет до Москвы длится всего 2 часа. К сожалению, пока аэропорт города не может похвастаться международным статусом, поэтому путешественникам из Удмуртии приходится ездить в Казань или Нижнекамск, где расположены ближайшие международные аэропорты.

Железнодорожная сеть традиционно высоко развита - всего в часе (или получасе - в зависимости от скорости движения) езды от Ижевска находится крупная железнодорожная станция Агрыз, а в паре часов - еще более крупная станция Балезино, где можно сделать пересадку или купить билет на проходящие поезда во всех направлениях.

Ижевск - развитый промышленный центр Удмуртии и Урала. Город известен в стране и в мире производством высококачественных сталей, развитым машиностроением, в частности: производством оружия и военной техники, стрелкового, охотничьего и нарезного оружия, автомобилей, приборостроения, пищевой промышленности. Основной целью развития промышленного сектора экономики г. Ижевска является сохранение и развитие имеющегося производственного потенциала путем его реструктуризации и адаптации к изменившимся экономическим условиям.

Основой экономического и социального развития города Ижевска является промышленное производство с долей численности работников 31,7% от среднесписочной численности работников организаций города Ижевска. Промышленные предприятия являются основными плательщиками налогов в бюджет города.

Отчет "Анализ рынка поверки в Ижевске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ижевск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Система томографическая (Multiscale Voxel-2000)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Sanying Precision Instruments Co., Ltd.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95112-25

Система томографическая, Multiscale Voxel-2000
Sanying Precision Instruments Co., Ltd. (КИТАЙ )
ОТ
МП
1 год

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Кто поверяет Система томографическая (Multiscale Voxel-2000)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НИЦ ПМ - РОСТЕСТ"
(RA.RU.311341)
  • -
  • 1 1 0 0 0 0 0

    Стоимость поверки Система томографическая (Multiscale Voxel-2000)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Встроенное программное обеспечение (ПО) VGStudio МАХ (c модулем Coordinate Measurement Module), NanoVoxel Scan, VoxelStudio Recon системы разработано для выполнения измерительных задач и функции считывания данных. ПО обеспечивает возможность выполнять настройку системы, обработку результатов измерений, сканирование,

    Лист № 4 Всего листов 6 расчёт параметров обнаруженных дефектов, хранение и визуализацию, трехмерное изображение объекта.

    NanoVoxel Scan осуществляет управление системой и сбор первичных теневых проекций. VoxelStudio Recon - осуществляет преобразование теневых проекций в трехмерную воксельную модель. VGStudio МАХ применяется анализа и визуализации данных промышленной компьютерной томографии.

    Средства для программирования или изменения метрологически значимых функций отсутствуют. Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. Главной защитой ПО является код доступа, предоставляемый фирмой-изготовителем и позволяющий администрировать базу данных пользователей, что предотвращает неавторизованное использование ПО.

    Защита программного обеспечения систем соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные ПО системы

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    VGStudio

    МАХ

    NanoVoxel

    Scan

    VoxelStudio Recon

    Номер версии (идентификационный номер) ПО

    не ниже 2.0

    не ниже 2.3

    не ниже 2.5.1.25

    Цифровой идентификатор ПО

    -


    Знак утверждения типа


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в главе II «Сбор данных», III «Реконструкция и обработка данных» руководства по эксплуатации системой, а также в главах «вкладка геометрия», «вкладка измерения» справочного руководства VGStudio МАХ.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472.

    Правообладатель

    Sanying Precision Instruments Co.,Ltd., КНР

    Адрес: Building 1, NO.28, Siwei Road, Dongli Economic Development Zone, Tianjin, P.R. China

    Телефон: +86-22-24984836

    E-mail: overseas@sypi.com.cn

    Web-сайт: www.sypi.com.cn

    Изготовитель

    Sanying Precision Instruments Co.,Ltd., КНР
    Адрес: Building 1, NO.28, Siwei Road, Dongli Economic Development Zone, Tianjin, P.R. China
    Телефон: +86-22-24984836
    E-mail: overseas@sypi.com.cn
    Web-сайт: www.sypi.com.cn

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС»), ИНН 9729315781
    Адрес: 119361, г. Москва, вн.тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
    Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
    E-mail: office@vniims.ru
    Web-сайт: www.vniims.ru

    Правообладатель

    Sanying Precision Instruments Co.,Ltd., КНР
    Адрес: Building 1, NO.28, Siwei Road, Dongli Economic Development Zone, Tianjin, P.R. China
    Телефон: +86-22-24984836
    E-mail: overseas@sypi.com.cn
    Web-сайт: www.sypi.com.cn

    Принцип действия системы основан на способности рентгеновского излучения проникать сквозь объекты, частично поглощаясь в объекте контроля, и последующем формировании теневых проекций в виде двумерного распределения поглощения излучения внутри объекта контроля. Полученные проекции преобразуются в трехмерную воксельную модель.

    Система состоит из: двух источников ионизирующего излучения, плоскопанельного детектора, манипулятора, рентгенозащитного кабинета, электрического шкафа, рабочей станции управления, рабочей станции обработки результатов измерений.

    Источники излучения служат для генерации ионизирующего излучения с требуемой энергией и интенсивностью. В состав источников излучения входят высоковольтные генераторы, высоковольтные кабели, и чиллеры для охлаждения. Генераторы и чиллеры могут выноситься в отдельное помещение для снижения тепловой нагрузки. Плоскопанельный детектор необходим для преобразования теневой проекции объекта в рентгеновском диапазоне в цифровой вид. Манипулятор осуществляет функцию держателя трубки и детектора, а также осуществляет перемещение источников излучения, детектора, исследуемого объекта в поле зрения детектора. Рентгенозащитный кабинет необходим для защиты оператора и окружающего пространства от рентгеновского излучения. Рабочая станция управления используется для управления основными узлами системы и сбора теневых проекций. Рабочая станция обработки результатов измерений используется для преобразования проекций в трехмерную воксельную модель и для дальнейшей цифровой обработки трехмерных данных.

    Исследуемый объект устанавливается в оснастку на поворотный стол манипулятора. Теневые проекции объекта формируются в сечении - в плоскости ZY на разной высоте, осуществляя вращение поворотного стола. Данные из плоскопанельного детектора поступают в цифровом виде на компьютер. На основе полученных данных собирается модель объекта. Результаты могут быть преобразованы и представлены в различном виде: графических изображений по сечениям, видеофайле или как трёхмерная модель.

    Заводской номер (зав. №TS24112) нанесен на идентификационную табличку (рисунок 3) методом цифровой печати в формате цифро - буквенного обозначения которая расположена на задней части корпуса рентгенозащитного кабинета. (рисунок 2). Пломбирование системы не предусмотрено.

    Нанесение знака поверки на систему не предусмотрено.

    Внешний вид. Система томографическая (Multiscale Voxel-2000), http://oei-analitika.ru

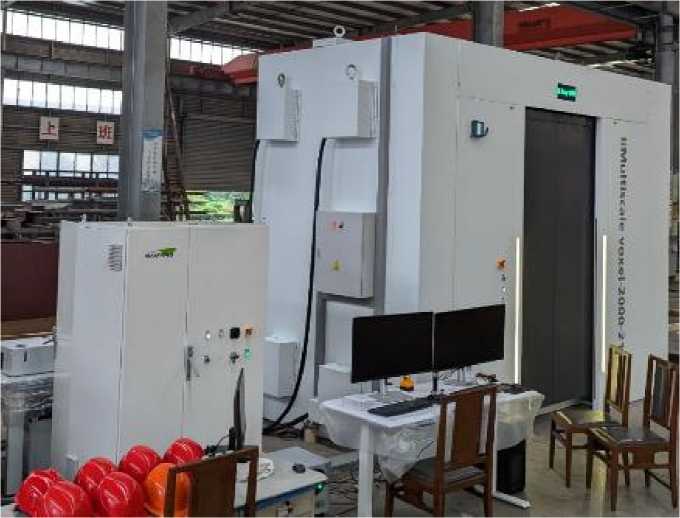

    Рисунок 1 - Общий вид системы томографической Multiscale Voxel-2000 (вид спереди)

    Внешний вид. Система томографическая (Multiscale Voxel-2000), http://oei-analitika.ru

    Место нанесения заводского номера

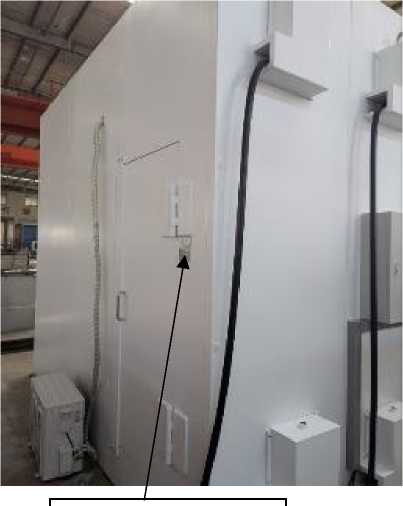

    Рисунок 2 - Общий вид системы томографической Multiscale Voxel-2000 (вид рентгенозащитного кабинет сзади)

    Внешний вид. Система томографическая (Multiscale Voxel-2000), http://oei-analitika.ru
    m й/ Tel :+Вб-22-24874990

    It Я/ Fax :+86-22-24934325  jO

    Н Й/ Web : www.sypl.com

    i|i Ji /E-mail: infoiasypi,com.cn

    А£ ■h-1'.H.F'C-tIIIh

    X-ray 3D СТ system

    igfcSJ-ir/Eq u I pment ty ре: Multi scale v©xel 2000

    St^^t#Jti/X-ray Source Voltage: 450kV

    ЙТШ$Й$Л<-гау Source Pfcww: 15Q0W

    : TSJ4112_______________________________

    Ж ЛЕЙ. JI / input Voltage : 220V AC

    / Rated Power: 6kVA

    ±ЭВ 1Й / Production Date: 2024.9.1

    Macle in China
    Внешний вид. Система томографическая (Multiscale Voxel-2000), http://oei-analitika.ru

    Рисунок 3 - Вид идентификационной таблички

    Внешний вид. Система томографическая (Multiscale Voxel-2000), http://oei-analitika.ru

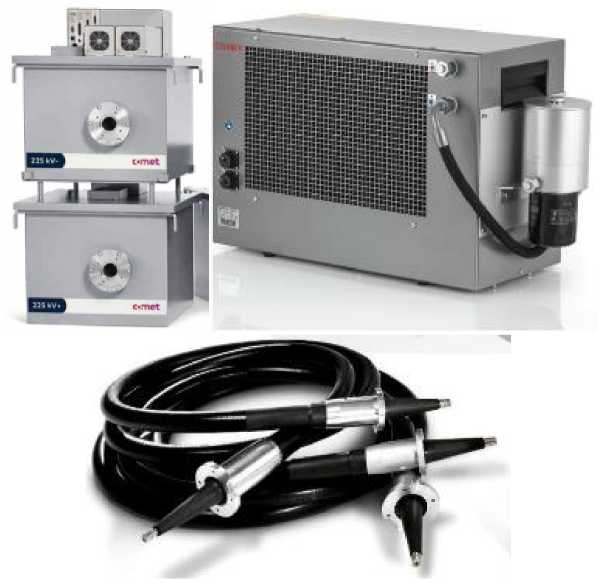

    Рисунок 4 - Общий вид генераторов, чиллера, высоковольтного кабеля



    Таблица 2 - системы

    Наименование характеристики

    Значение

    Диапазон измерений линейных размеров, мм:

    • - по оси X

    • - по оси Y

    • - по оси Z

    от 0,003 до 150

    от 0,003 до 150

    от 0,003 до 150

    Пределы допускаемой абсолютной погрешности измерений линейных размеров в измерительном объеме XYZ, мкм

    ±(9+L/50),

    где L - измеренное значение линейного размера, мм

    Максимальное разрешение, мкм, не более

    0,5

    Диапазон показаний линейных размеров, мм:

    • - по оси X

    • - по оси Y

    • - по оси Z

    от 0 до 800

    от 0 до 800 от 0 до 1200

    Площадь поверхности детектора, мм

    427х427

    Дискретность показаний измерений, мкм

    0,1

    Максимальные размеры объекта контроля, мм, не более*

    • - диаметр

    • - высота (ось Z)

    800

    1200

    Потребляемая мощность, кВА, не более

    6

    Питание от сети переменного тока:

    • - напряжение, В

    • - частота, Г ц

    от 200 до 240

    от 49 до 51

    Габаритные размеры рентгенозащитного кабинета (длина х ширина х высота), мм, не более

    4500x3500x3500

    Масса, кг, не более

    45 000

    Наименование характеристики

    Значение

    Условия эксплуатации:

    • - нормальная область значений температуры, °C

    • - рабочая область значений температуры, °C

    • - относительная влажность воздуха, %

    от +15 до +30 от +10 до +35 до 80

    Примечание

    * - за счет применения режимов виртуального расширения поля зрения детектора (спирального сканирования или сшивки результатов (изображений) сканирований)
