Номер по Госреестру СИ: 95113-25
95113-25 Анализаторы вибрации двухканальные
(Диана-2)
Назначение средства измерений:
Анализаторы вибрации двухканальные Диана-2 (далее - анализаторы) предназначены для измерений и контроля параметров вибрации (виброперемещения, виброскорости и виброускорения), проведения спектрального анализа, хранения информации о вибрационном состоянии оборудования и балансировки вращающегося оборудования.
Внешний вид.
Анализаторы вибрации двухканальные
Рисунок № 1
Общие сведения
Дата публикации - 11.04.2025
Срок свидетельства - 07.04.2030
Номер записи - 196904
ID в реестре СИ - 1424872
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации.,
Производитель
Изготовитель - Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр")
Страна - РОССИЯ
Населенный пункт - г. Пермь
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Каталог типов СИ АРШИН" сортирует типы СИ в зависимости от выбранной области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 8
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№681 от 2025.04.07 Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Анализаторы вибрации двухканальные (Диана-2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
67333-17 02.05.2027 |
Виброметры, серии ДПК-Вибро Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь) |
ОТ МП |
2 года |
|
68624-17 12.09.2027 |
Анализаторы вибрации, "ViAna-1" Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь) |
ОТ МП |
2 года |
|
81159-20 31.12.2025 |
Виброметры, серии ViPen Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
83377-21 |
Виброустановка поверочная, Обозначение отсутствует Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
92504-24 28.06.2029 |
Анализаторы вибрационных процессов, ViB Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь) |
ОТ МП |
2 года |
|
95113-25 07.04.2030 |
Анализаторы вибрации двухканальные, Диана-2 Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
95116-25 07.04.2030 |
Приборы для измерения вибрации, ViBlock-N Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
95117-25 07.04.2030 |
Виброметры, ViPin Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
95209-25 21.04.2030 |
Приборы для измерений виброскорости, Виброметр-К2 Общество с ограниченной ответственностью производственно-внедренческая фирма "Вибро-Центр" (ООО ПВФ "Вибро-Центр") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
Простой и информативный отчёт, охватывающий коммерческие организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет предварительный фильтр - выборка по годам или за все время формирования БД, начиная с 2010 года. К выдаче попадают организации с соотношением первичных поверок к периодическим 5 к 1.
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Кто поверяет Анализаторы вибрации двухканальные (Диана-2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ПВФ "ВИБРО-ЦЕНТР" (RA.RU.311739) | 8 | 8 | 0 | 0 | 8 | 8 | 0 |
Стоимость поверки Анализаторы вибрации двухканальные (Диана-2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) (diana2.bin) - внутренняя программа микропроцессора для обеспечения нормального функционирования анализатора. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики анализатора нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (далее - ППЗУ) анализатора предприятием-изготовителем и не может быть изменена пользователем.
Конструкция анализатора исключает возможность несанкционированного влияния на ПО анализатора и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и
преднамеренных изменений в соответствии с Р 50.2.077-2014 -высокий.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
diana2.bin |
|
Номер версии (идентификационный номер) |
не ниже 2.00 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТехнические условия ТУ ВЦ.402213.020 «Анализатор вибрации двухканальный Диана-2. Технически условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
ПравообладательОбщество с ограниченной ответственностью Производственно-внедренческая фирма «Вибро-Центр» (ООО ПВФ «Вибро-Центр»)
ИНН 5902104208
Юридический адрес: 614500, Пермский край, М.О. Пермский, д. Ванюки, въезд Шоссейный, д. 2, оф. 2217
Тел./факс +7(342)212-84-74
E-mail: vibrocenter@ vibrocenter.ru
Web-сайт: www.vibrocenter.ru
Изготовитель
Общество с ограниченной ответственностью Производственно-внедренческая фирма «Вибро-Центр» (ООО ПВФ «Вибро-Центр»).ИНН 5902104208
Адрес: 614500, Пермский край, М.О. Пермский, д. Ванюки, въезд Шоссейный, д. 2,
оф. 2217
Тел./факс +7(342)212-84-74
E-mail: vibrocenter@ vibrocenter.ru
Web-сайт: www.vibrocenter.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон: +7 (495) 437-55-77 Факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью Производственно-внедренческая фирма «Вибро-Центр» (ООО ПВФ «Вибро-Центр»)ИНН 5902104208
Юридический адрес: 614500, Пермский край, М.О. Пермский, д. Ванюки, въезд Шоссейный, д. 2, оф. 2217
Тел./факс +7(342)212-84-74
E-mail: vibrocenter@ vibrocenter.ru
Web-сайт: www.vibrocenter.ru
Принцип действия анализаторов заключается в измерении и обработки сигналов, поступающих на два (или менее) канала вибрации от первичных вибропреобразователей. Анализаторы обеспечивают измерение среднего квадратического значения (СКЗ), амплитудного значения и размаха виброскорости, виброускорения и виброперемещения.
В качестве первичных вибропреобразователей в анализаторах применяются вибропреобразователи пьезоэлектрические с предусилителями ВК-310 модификации ВК-310А.
Анализаторы позволяют измерять общий уровень вибрации, проводить спектральное преобразование сигнала на основе быстрого преобразования Фурье (БПФ), осуществлять балансировку.
Анализаторы представляют собой переносной прибор, питание которого осуществляется от аккумуляторной батареи.
Маркировка анализаторов вибрации двухканальных Диана-2, включая заводской номер, состоящий из арабских цифр, наносится на задней стороне корпуса анализатора методом гравировки. Первичные вибропреобразователи из состава анализаторов имеют свои заводские номера наносимые на корпус первичного преобразователя методом гравировки состоящие из арабских цифр.
Нанесение знака поверки на корпусе анализатора не предусмотрено.
Пломбирование анализаторов не предусмотрено.
Общий вид анализаторов вибрации двухканальных Диана-2 и место нанесения заводского номера представлены на рисунке 1. Общий вид первичных преобразователей место нанесения заводского номера представлены на рисунке 2.
Место нанесения
заводского номера
2 US8/»M
Е“ <EntV
Рисунок 1 - Общий вид анализаторов вибрации двухканальных Диана-2 и место нанесения заводского номера
Место нанесения заводского номера

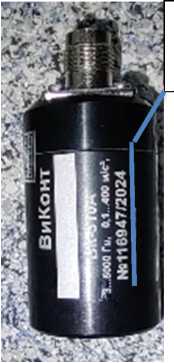

Рисунок 2 - Общий вид первичных преобразователей место нанесения заводского номера представлены на рисунке 2
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений виброускорений (амплитудное значение), м/с2 |
от 0,5 до 100 |
|
Диапазон измерений виброскорости (СКЗ), мм/с |
от 0,5 до 100 |
|
Диапазон измерений виброперемещений (размах), мкм |
от 10 до 500 |
|
Диапазон рабочих частот измерений виброускорений и виброскорости, Г ц |
от 3 до 5000 |
|
Диапазон рабочих частот измерений виброперемещений, Г ц |
от 5 до 200 |
|
Пределы допускаемой основной относительной погрешности измерений вибоускорений на базовой частоте 79,6 Гц, % - в поддиапазоне измерений от 0,5 до 1 м/с2 включ. |
±20 |
|
- в поддиапазоне измерений св. 1 до 100 м/с2 |
±5 |
|
Пределы допускаемой основной относительной погрешности измерений вибоскорости на базовой частоте 79,6 Гц, % - в поддиапазоне измерений от 0,5 до 1 мм/с включ. |
±20 |
|
- в поддиапазоне измерений св. 1 до 100 мм/с |
±5 |
|
Пределы допускаемой основной относительной погрешности измерений вибоперемещений на базовой частоте 79,6 Гц, % - в поддиапазоне измерений от 10 до 15 мкм включ. |
±20 |
|
- в поддиапазоне измерений св. 15 до 500 мкм |
±10 |
|
Неравномерность амплитудно-частотной характеристики при измерении виброускорений относительно базовой частоты 79,6 Гц в диапазонах частот,%, не более: - в поддиапазоне рабочих частот св. 4 до 2000 Гц включ. |
±10 |
|
- в поддиапазонах от 3 до 4 Гц включ. и св. 2000 до 5000 Гц |
±20 |
|
Неравномерность амплитудно-частотной характеристики при измерении виброскорости относительно базовой частоты 79,6 Гц в диапазонах частот,%, не более: - в поддиапазоне рабочих частот св. 4 до 2000 Гц включ. |
±10 |
|
- в поддиапазонах от 3 до 4 Гц включ. и св. 2000 до 5000 Гц |
±30 |
|
Неравномерность амплитудно-частотной характеристики при измерении виброперемещений относительно базовой частоты 79,6 Гц в диапазонах частот,%, не более: - в поддиапазоне рабочих частот св. 7 до 200 Гц |
±10 |
|
- в поддиапазоне от 5 до 7 Гц включ. |
±30 |
|
Пределы допускаемой дополнительной относительно погрешности, вызванной изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, % |
±10 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений - температура окружающей среды, °С |
от +15 до +25 |
|
Фильтрация |
Окно Хэмминга |
|
Условия эксплуатации, °С |
от -20 до +40 |
|
Габаритные размеры (длинахвысотахширина), мм, не более |
200х140х38 |
|
Масса, кг, не более |
2 |
