Номер по Госреестру СИ: 95121-25
95121-25 Измерители малых перемещений поверхностей
(MPDMR - HSM)
Назначение средства измерений:
Измерители малых перемещений поверхностей MPDMR - HSM (далее -измерители) предназначены для измерений медленных смещений поверхностей объектов контроля.
Внешний вид.
Измерители малых перемещений поверхностей
Рисунок № 1
Общие сведения
Дата публикации - 11.04.2025
Срок свидетельства - 07.04.2030
Номер записи - 196912
ID в реестре СИ - 1424880
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
MPDMR - HSM,
Производитель
Изготовитель - Inner Mongolia Mypattern Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Саратов - город на юго-востоке европейской части России, административный центр Саратовской области. Это город областного значения. Вместе с пригородным Гагаринским районом город Саратов образует муниципальное образование со статусом городского округа. Крупный культурный, экономический и образовательный центр Поволжья. Входит в двадцатку крупнейших городов России, не являясь городом-миллионером, в то же время является центром Саратовской агломерации, население которой превышает 1,2 млн человек.
Он расположен на правом берегу Волгоградского водохранилища реки Волги, напротив устья реки Саратовки и города Энгельса, расположенного на противоположном берегу. Находится в 389 км от Волгограда и 442 км от Самары, в 858 км к юго-востоку от Москвы.
Это ведущий центр высшего образования, научных исследований и проектной деятельности. Помимо одного из старейших университетов России, здесь расположено более двух десятков вузов. Развито машиностроение, нефтяная и химическая промышленность.
Саратовские предприятия выпускают транспортное оборудование, трикотаж, газовое оборудование, швейные изделия, кондитерские и табачные изделия, высококачественную мебель, бытовые электрохолодильники и другие виды промышленной продукции.
Отчет "Анализ рынка поверки в Саратове" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Саратов.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 13
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№681 от 2025.04.07 Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Измерители малых перемещений поверхностей (MPDMR - HSM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Измерители малых перемещений поверхностей (MPDMR - HSM)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 13 | 4 | 13 | 0 | 0 | 11 | 11 | 0 |
Стоимость поверки Измерители малых перемещений поверхностей (MPDMR - HSM)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Измерители работают под управлением метрологически значимого программного обеспечения (далее - ПО) «Omnidirectional Micro Deformation Monitoring Radar Image Collection and Analysis Software». Данное ПО обеспечивает интеграцию всех аппаратных компонентов измерителей, а также содержит набор программных модулей, которые предназначены для мониторинга и управления аппаратными узлами измерителя, а также для сбора, передачи и анализа поступающих данных.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Omnidirectional Micro Deformation Monitoring Radar Image Collection and Analysis Software |
|
Номер версии (идентификационный номер ПО) |
не ниже v 3.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделах 3.3 «Управление проектом» и 3.4 «Мониторинг и управление» документа «Измерители малых перемещений поверхностей MPDMR - HSM. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийЛокальная поверочная схема для средств измерений медленных смещений поверхностей объектов контроля № ЛПС 011-2024, утвержденная ООО «ПРОММАШ ТЕСТ Метрология» от 24 октября 2024 г.;
Стандарт предприятия Inner Mongolia Mypattern Technology Co., Ltd., КНР.
ПравообладательInner Mongolia Mypattern Technology Co., Ltd., КНР
Адрес: Middle Hall, 4th Floor, Building 3, Dongfang Yinzuo, Hailar East Road, Xincheng
District, Hohhot City, Inner Mongolia Autonomous Region, China
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес юридического лица: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Адрес осуществления деятельности: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Измерители малых перемещений поверхностей MPDMR - HSM - приборы, принцип действия которых основан на радарной интерферометрии - методе измерений, использующим эффект интерференции электромагнитных волн. Метод заключается в формировании интерферограммы, которая представляет собой результат композиции двух радиолокационных изображений одного и того же участка поверхности, содержащих информацию об амплитуде и фазе сигнала.
Радиосигнал с выхода передающей антенны блока излучения излучается в сторону наблюдаемой поверхности, отражается от неё, возвращается в сторону блока излучения и регистрируется приёмной антенной. Измерители построены по принципу радаров с синтезированной апертурой (PCA).
За счёт непрерывного излучения радиосигнала и движения блока излучения в пространстве измеритель регистрирует пространственное положение (снимок) поверхности, в котором присутствует информация о фазе и амплитуде принятого отражённого сигнала относительно исходного излучаемого сигнала.
Далее измеритель выполняет интерферометрическую обработку двух снимков, текущего и предыдущего, и вычисляет смещение участков наблюдаемой поверхности.
При изменении положения источника отражения относительно базы, радиоволны от источника будут возвращаться на антенну с разной фазой. Анализ этих изменений даёт данные о смещении объекта путём сравнения информации о фазе отражённых сигналов от контролируемой поверхности объекта. Информация накапливается в результате последовательных циклов измерений. Один цикл измерений — это измерения, выполненные за один проход антенны по траектории сканирования. Величина измеряемого смещения пропорциональна разности фаз радиосигнала, чем больше разность фаз, тем больше смещение контролируемой поверхности объекта. Знак детектируемой разности фаз зависит от направления перемещения контролируемой поверхности объекта.
Основным компонентом измерителя является антенный блок, состоящий из передающей и приёмной антенн, а также позиционирующего устройства. Антенный блок с помощью узла вращения прикреплён через специальный соединитель к основному корпусу измерителя, в котором располагается привод. Основной корпус, через специальный соединитель, устанавливается на опорную часть, предназначенную для монтажа на месте стационарной установки измерителя при проведении измерений. На опорную часть также устанавливается электрический шкаф с разъёмами для подключения кабелей питания и передачи данных, источником бесперебойного питания и шлюзом мобильной сотовой связи.
Управление всеми компонентами, настройка, обработка данных и отображение результатов измерений осуществляется с использованием внешнего персонального компьютера (далее - ПК) c установленным программным обеспечением. Собранные данные сохраняются на ПК и могут передаваться на контрольный пункт. Подключение к компьютеру осуществляется с помощью кабеля или удалённого подключения с применением модема мобильной сотовой связи.
Заводской номер, в числовом формате, состоящий из арабских цифр, наносится типографским способом на маркировочную наклейку, расположенную на корпусе измерителя.
Нанесение знака поверки на средство измерений не предусмотрено.
В процессе эксплуатации, измерители не предусматривают механических регулировок. Пломбирование не осуществляется.

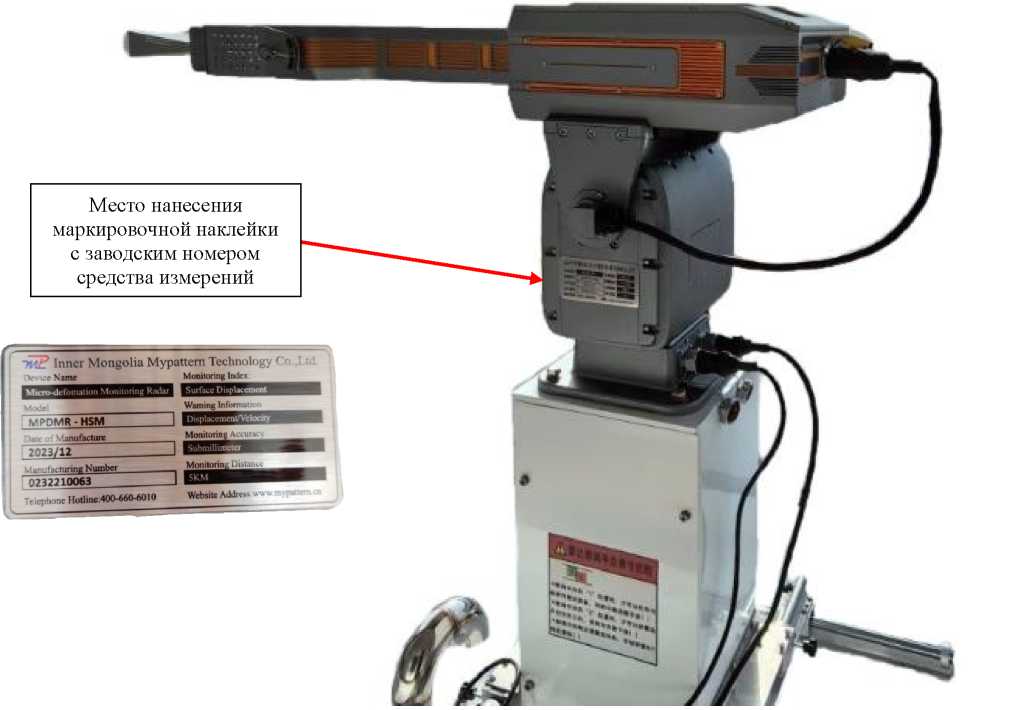

Общий вид измерителей малых перемещений поверхностей представлен на рисунке 1.
Место нанесения
Рисунок 1 - Общий вид измерителей малых перемещений поверхностей
маркировочной наклейки с заводским номером средства измерений
|
тйр 1 nner Mongolia Му pattern Technology Со..: : Name Monitoring Index |
|
Waning Worm |
|
muMm Monitoring Acgnac |
|
2023/n 1 J 4k |
|
■ cturinu Number Monitoriniilll_^^^^_ |
|
0232210063 |
|
■_ H«l.ns:400-S60-«no |
Таблица 5 -
|
Наименование |
Обозначение |
Количество, шт. |
|
Измеритель малых перемещений поверхностей в составе: - Антенный блок |
MPDMR - HSM |
1 |
|
- Узел рычага вращения |
- |
1 |
|
- Основной корпус |
- |
1 |
|
- Опорная часть |
- |
1 |
|
- Электрический шкаф |
- |
1 |
|
- Блок питания |
- |
1 |
|
- Источник бесперебойного питания |
- |
По заказу |
|
- Штатив |
- |
1 |
|
- Система передачи данных по радиоканалу |
- |
По заказу |
|
Персональный компьютер с установленным ПО |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений перемещений за один цикл измерений, мм |
±5,0 |
|
Пределы допускаемой абсолютной погрешности измерений перемещений между двумя последовательными циклами измерений*, мм:
|
±0,1 ±0,2 |
|
* для поверхностей с высокой отражающей способностью - соотношение «сигнал/шум» >50 дБ | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Угол обзора: | |
|
- в вертикальной плоскости |
-г о о |
|
- в горизонтальной плоскости |
360° |
|
Рабочая дальность при измерении перемещений, м |
от 30 до 5000 |
|
Напряжение питания переменного тока, В |
от 200 до 240 |
|
Диапазон рабочих температур, °С |
от -45 до +65 |
|
Габаритные размеры (ДлинахШиринахВысота), мм, не более |
1120x550x430 |
|
Масса, кг, не более |
22,6 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Среднее время наработки на отказ, ч, не менее |
10000 |
|
Средний полный срок службы, лет, не менее |
5 |
