Сведения о средстве измерений: 95138-25 Блоки оперативного учета нефти

Номер по Госреестру СИ: 95138-25
95138-25 Блоки оперативного учета нефти
(БОУН)

Назначение средства измерений:
Блоки оперативного учета нефти БОУН (далее - БОУН) предназначены для измерений массы нефтегазоводяной смеси и определения массы нетто нефти в составе нефтегазоводяной смеси.

сертификация программного обеспечения
Внешний вид. Блоки оперативного учета нефти, http://oei-analitika.ru рисунок № 1
Внешний вид.
Блоки оперативного учета нефти
Рисунок № 1
Внешний вид. Блоки оперативного учета нефти, http://oei-analitika.ru рисунок № 2
Внешний вид.
Блоки оперативного учета нефти
Рисунок № 2
Внешний вид. Блоки оперативного учета нефти, http://oei-analitika.ru рисунок № 3
Внешний вид.
Блоки оперативного учета нефти
Рисунок № 3
Внешний вид. Блоки оперативного учета нефти, http://oei-analitika.ru рисунок № 4
Внешний вид.
Блоки оперативного учета нефти
Рисунок № 4
Внешний вид. Блоки оперативного учета нефти, http://oei-analitika.ru рисунок № 5
Внешний вид.
Блоки оперативного учета нефти
Рисунок № 5
Внешний вид. Блоки оперативного учета нефти, http://oei-analitika.ru рисунок № 6
Внешний вид.
Блоки оперативного учета нефти
Рисунок № 6
Внешний вид. Блоки оперативного учета нефти, http://oei-analitika.ru рисунок № 7
Внешний вид.
Блоки оперативного учета нефти
Рисунок № 7

Общие сведения

Дата публикации - 11.04.2025
Срок свидетельства -
Номер записи - 196915
ID в реестре СИ - 1424883
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Автоматизация - Метрология - ЭКСПЕРТ" (ООО "Автоматизация - Метрология - ЭКСПЕРТ")
Страна - РОССИЯ
Населенный пункт - г. Уфа
Уведомление о начале осуществления предпринимательской деятельности -

В зависимости от выбранного года в отчете выводится информация по наименованиям и межповерочным интервалам (МПИ) типов СИ, поверяемых в указанный период, а также, кол-ву выполненных по ним поверок. На круговые диаграммы не выводятся данные по МПИ с количеством поверок менее 100 и количеством типов СИ менее 10 (с целью сохранения читаемости диаграмм).

Отчет содержит 2 интерактивных графика (круговую диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых числах и процентах.

Внимание! Отчет строится не быстро.

Бесплатный

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№681 от 2025.04.07 Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Блоки оперативного учета нефти (БОУН)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Автоматизация - Метрология - ЭКСПЕРТ" (ООО "Автоматизация - Метрология - ЭКСПЕРТ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
87572-22

Система измерений количества и параметров свободного нефтяного газа (СИКГ-3) на горизонтальной факельной установке низкого давления (ГФУ-НД), Обозначение отсутствует
Общество с ограниченной ответственностью "Автоматизация - Метрология - ЭКСПЕРТ" (ООО "Автоматизация - Метрология - ЭКСПЕРТ") (РОССИЯ г. Уфа)
ОТ
МП
3 года
87573-22

Система измерений количества и параметров свободного нефтяного газа (СИКГ-2) на горизонтальной факельной установке высокого давления (ГФУ-ВД), Обозначение отсутствует
Общество с ограниченной ответственностью "Автоматизация - Метрология - ЭКСПЕРТ" (ООО "Автоматизация - Метрология - ЭКСПЕРТ") (РОССИЯ г. Уфа)
ОТ
МП
3 года
87687-22

Система измерений количества и параметров свободного нефтяного газа (СИКГ-1) "Топливный газ в блок нагрева скважинной продукции", Обозначение отсутствует
Общество с ограниченной ответственностью "Автоматизация - Метрология - ЭКСПЕРТ" (ООО "Автоматизация - Метрология - ЭКСПЕРТ") (РОССИЯ г. Уфа)
ОТ
МП
3 года
95138-25

Блоки оперативного учета нефти, БОУН
Общество с ограниченной ответственностью "Автоматизация - Метрология - ЭКСПЕРТ" (ООО "Автоматизация - Метрология - ЭКСПЕРТ") (РОССИЯ г. Уфа)
ОТ
МП
1 год

Город Ижевск входит в двадцатку важнейших городов России и в пятерку ведущих торговых центров на 1 000 человек. В настоящее время город по праву может использовать экономические, транспортные и культурные особенности страны, имея развитую оборонную, машиностроительную и металлургическую промышленность. И, кстати, Ижевский пруд является самым большим искусственным водоемом в Европе.

Географическое расположение Ижевска весьма удобно: существующая инфраструктура позволяет добраться практически в любую точку России - на самолете, поезде или автобусе. Например, перелет до Москвы длится всего 2 часа. К сожалению, пока аэропорт города не может похвастаться международным статусом, поэтому путешественникам из Удмуртии приходится ездить в Казань или Нижнекамск, где расположены ближайшие международные аэропорты.

Железнодорожная сеть традиционно высоко развита - всего в часе (или получасе - в зависимости от скорости движения) езды от Ижевска находится крупная железнодорожная станция Агрыз, а в паре часов - еще более крупная станция Балезино, где можно сделать пересадку или купить билет на проходящие поезда во всех направлениях.

Ижевск - развитый промышленный центр Удмуртии и Урала. Город известен в стране и в мире производством высококачественных сталей, развитым машиностроением, в частности: производством оружия и военной техники, стрелкового, охотничьего и нарезного оружия, автомобилей, приборостроения, пищевой промышленности. Основной целью развития промышленного сектора экономики г. Ижевска является сохранение и развитие имеющегося производственного потенциала путем его реструктуризации и адаптации к изменившимся экономическим условиям.

Основой экономического и социального развития города Ижевска является промышленное производство с долей численности работников 31,7% от среднесписочной численности работников организаций города Ижевска. Промышленные предприятия являются основными плательщиками налогов в бюджет города.

Отчет "Анализ рынка поверки в Ижевске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ижевск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Блоки оперативного учета нефти (БОУН)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ТЮМЕНСКИЙ ЦСМ"
(RA.RU.311499)
РСТ
  • Нет модификации
  • 2 2 0 0 2 2 0

    Стоимость поверки Блоки оперативного учета нефти (БОУН)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) БОУН обеспечивает реализацию функций БОУН. ПО БОУН включает в себя встроенное ПО измерительных компонентов в составе БОУН и автономное ПО АРМ оператора.

    Метрологически значимой частью ПО БОУН является ПО вычислителя УВП-280. ПО АРМ оператора осуществляет отображение, регистрацию и хранение результатов измерений, формирование отчетов, протоколов, актов.

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

    Идентификационные данные метрологически значимой части ПО БОУН приведены в таблице 2.

    Таблица 2 - Идентификационные данные метрологически значимой части ПО БОУН

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    ПО вычислителей УВП-280

    Номер версии (идентификационный номер) ПО

    3.12

    Цифровой идентификатор ПО

    66AAF3DB

    Алгоритм вычисления цифрового идентификатора

    CRC 32


    Знак утверждения типа

    Знак утверждения типа наносится на титульные листы паспортов БОУН печатным методом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в инструкции «Государственная система обеспечения единства измерений. Масса нефтегазоводяной смеси. Методика измерений блоком оперативного учета нефти БОУН» (свидетельство об аттестации методики измерений № RA.RU.313939/29-695-2024, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2024.49841).


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений:

    Приказ Росстандарта № 2356 от 26 сентября 2022 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

    Правообладатель

    Акционерное общество «Тюменнефтегаз» (АО «Тюменнефтегаз»)

    ИНН 7202027216

    Юридический адрес: 625000, Тюменская обл., г. Тюмень, ул. Ленина, д. 67

    Изготовитель

    Общество с ограниченной ответственностью «Автоматизация - Метрология -
    ЭКСПЕРТ» (ООО «Автоматизация - Метрология - ЭКСПЕРТ»)
    ИНН 0276115746
    Адрес: 450104, г. Уфа, ул. Уфимское ш., д. 13А

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)
    Адрес: 634012, Томская обл., г. Томск, ул. Косарева, д.17а

    Правообладатель

    Акционерное общество «Тюменнефтегаз» (АО «Тюменнефтегаз»)
    ИНН 7202027216
    Юридический адрес: 625000, Тюменская обл., г. Тюмень, ул. Ленина, д. 67

    Принцип действия БОУН основан на использовании прямого метода динамических измерений массы нефтегазоводяной смеси с применением преобразователей массового расхода. Выходные электрические сигналы со счетчика расходомера массового поступают на соответствующие входы вычислителей УВП-280, которые преобразуют их и вычисляют массу нефтегазоводяной смеси. Массу нетто нефти в составе нефтегазоводяной смеси рассчитывают вычислители УВП-280 как разность массы нефтегазоводяной смеси и массы балласта по реализованному в них алгоритму. Массу балласта определяют как сумму массы воды в нефтегазоводяной смеси, массы хлористых солей и механических примесей.

    Конструктивно БОУН представляют собой единичные экземпляры измерительных систем целевого назначения, спроектированные для конкретного объекта и состоящие из компонентов серийного изготовления. Монтаж и наладка БОУН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на БОУН и их компоненты. К данному типу средства измерений относятся БОУН с заводскими номерами: 088-01, 088-02.

    БОУН состоит из одной измерительной линии (далее - ИЛ) и системы сбора и обработки информации (далее - СОИ). В БОУН установлены основные измерительные компоненты, приведенные в таблице 1.

    аблица 1 - Состав БОУН

    Наименование измерительного компонента

    Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

    Счетчик-расходомер массовый ЭЛМЕТРО-Фломак

    47266-16

    Датчик давления Метран-150TGR

    32854-13

    Преобразователь температуры Метран-286

    23410-13

    Влагомер поточный ВСН-АТ

    62863-15

    Вычислитель УВП-280

    53503-13

    БОУН обеспечивает выполнение следующих основных функций:

    • - измерение массы нефтегазоводяной смеси;

    • - вычисление массы нетто нефти в составе нефтегазоводяной смеси;

    • - измерение объемной доли воды, давления и температуры нефтегазоводяной смеси;

    • - отображение (индикация) и регистрация результатов измерений;

    • - хранение результатов измерений, формирование и печать отчетных документов.

    Заводские номера (088-01, 088-02) в виде цифрового обозначения, состоящего из трех арабских цифр, отделенных дефисом от двух арабских цифр, нанесены на маркировочные таблички методом лазерной гравировки и в эксплуатационную документацию печатным способом. Маркировочные таблички расположены на блок-боксе БОУН и представлены на рисунках 1, 2.

    Пломбирование средств измерений, находящихся в составе БОУН осуществляется согласно требований их описаний типа, методик поверки или МИ 3002-2006 (при отсутствии информации о пломбировании в описании типа средств измерений).

    Нанесение знака поверки на БОУН не предусмотрено.

    Общий вид БОУН представлен на рисунках 3, 4.

    Внешний вид. Блоки оперативного учета нефти (БОУН), http://oei-analitika.ru

    Маркировочная табличка

    Внешний вид. Блоки оперативного учета нефти (БОУН), http://oei-analitika.ru

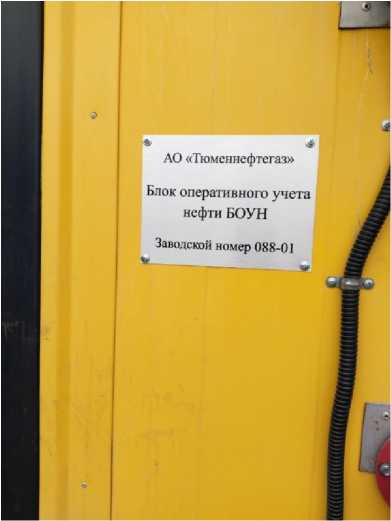

    Рисунок 1 - Маркировочная табличка БОУН зав. № 088-01

    Внешний вид. Блоки оперативного учета нефти (БОУН), http://oei-analitika.ru

    Маркировочная табличка

    У *» ■'» •

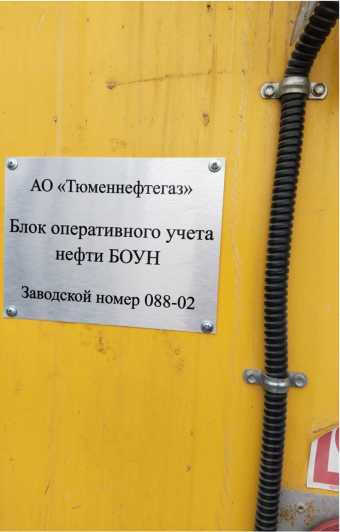

    Рисунок 2 - Маркировочная табличка БОУН зав. № 088-02

    Внешний вид. Блоки оперативного учета нефти (БОУН), http://oei-analitika.ru
    Внешний вид. Блоки оперативного учета нефти (БОУН), http://oei-analitika.ru

    ь                 А

    АО «Тюменнефтегаз»

    Блок оперативного учета нефти БОУН

    Заводской номер 088-02

    -----------W- -

    Внешний вид. Блоки оперативного учета нефти (БОУН), http://oei-analitika.ru

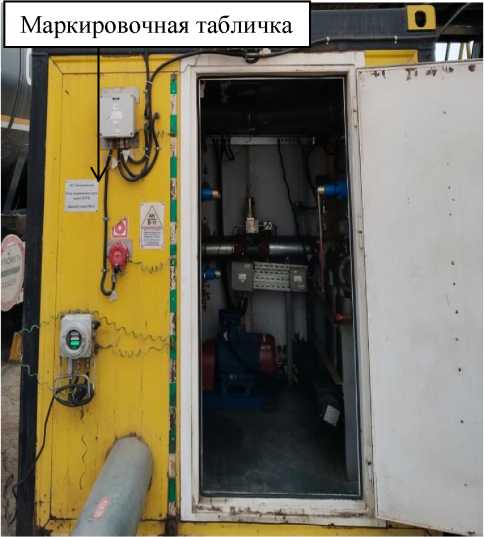

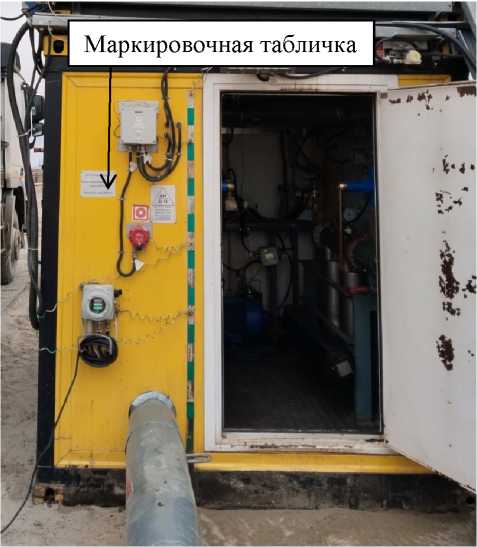

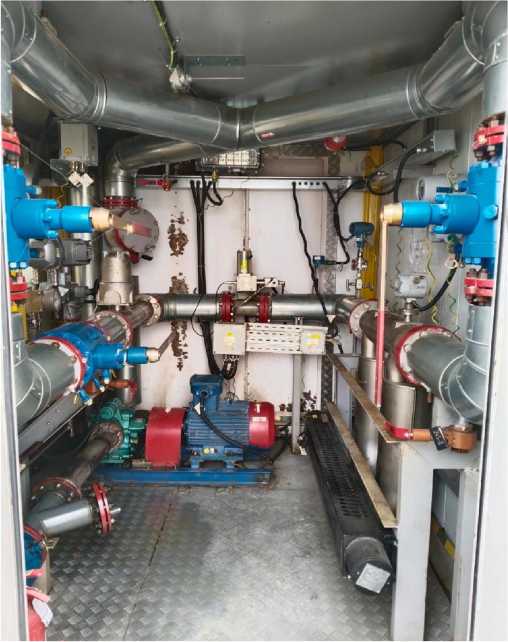

    Рисунок 3 - Общий вид БОУН зав. № 088-01

    Внешний вид. Блоки оперативного учета нефти (БОУН), http://oei-analitika.ru

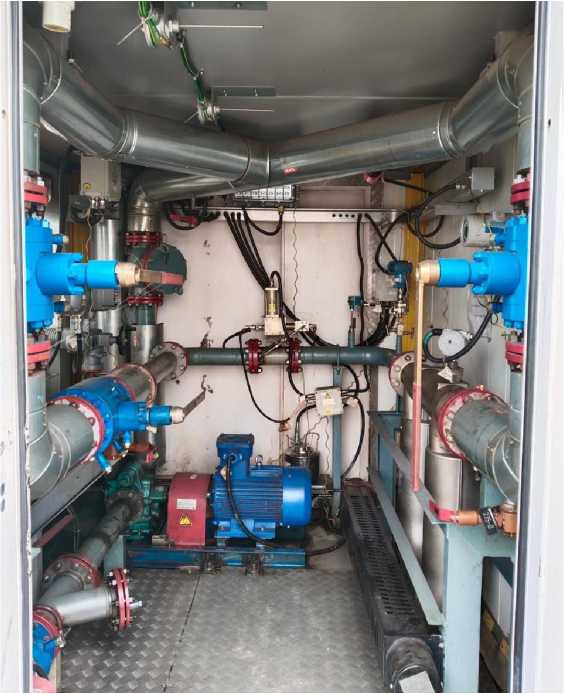

    Рисунок 4 - Общий вид БОУН зав. № 088-02


    аблица 5 - Комплектность БОУН

    Наименование

    Обозначение

    Количество

    Блок оперативного учета нефти БОУН, заводской номер 088-01

    1 шт.

    Блок оперативного учета нефти БОУН, заводской номер 088-02

    1 шт.

    Паспорт

    АМЭ 088-01.00.00.00.000 ПС

    1 экз.

    АМЭ 088-02.00.00.00.000 ПС

    1 экз.

    Руководство по эксплуатации

    АМЭ 088-01.00.00.00.000 РЭ

    1 экз.

    АМЭ 088-02.00.00.00.000 РЭ

    1 экз.


    Метрологические характеристики БОУН представлены в таблице 3, основные технические характеристики БОУН представлены в таблице 4.

    аблица 3 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений массового расхода нефтегазоводяной смеси, т/ч

    от 40 до 60

    Пределы допускаемой относительной погрешности измерений массы нефтегазоводяной смеси, %

    ±0,2

    Пределы допускаемой относительной погрешности измерений массы нетто нефти в составе нефтегазоводяной смеси при измерении объемной доли воды в ней влагомером, в диапазоне объемной доли воды (^, %):

    • - от 0 % до 5 % включ.

    • - св. 5 % до 10 % включ

    ±1

    ± (0,15ф +0,25)

    Пределы допускаемой относительной погрешности измерений массы нетто нефти в составе нефтегазоводяной смеси при определении массовой доли воды в ней в испытательной лаборатории по ГОСТ 2477 не превышают, в диапазоне объемной доли воды (^, %):

    • - от 0 % до 5 % включ.

    • - св. 5 % до 10 % включ

    ±1

    ± (0,15ф +0,25)

    аблица 4 - Технические характеристики

    Наименование характеристики

    Значение

    Диапазон избыточного давления нефтегазоводяной смеси, МПа

    от 0,10 до 0,28

    Диапазон температуры нефтегазоводяной смеси, °С

    от +40 до +80

    Вязкость кинематическая, сСт: - при 20 °С

    от 553,1 до 563,1

    - при 30 °С

    от 225,0 до 235,0

    - при 40 °С

    от 118,0 до 128,0

    - при 50 °С

    от 65,0 до 75,0

    - при 90 °С

    от 12,19 до 22,19

    Диапазон плотности нефтегазоводяной смеси, кг/м3 - при 20 °С

    от 730,0 до 1040,0

    - при 15 °С

    от 734,0 до 1043,0

    Объемная доля воды, %, не более

    10,0

    Массовая доля механических примесей, %, не более

    0,005

    Массовая концентрация хлористых солей, мг/дм3 , не более

    20000

    Содержание растворенного газа, %

    отсутствует

    Содержание свободного газа, %, не более

    отсутствует

    Параметры электрического питания: - напряжение переменного тока, В

    от 198 до 242

    - частота переменного тока, Гц

    от 49 до 51

    Условия эксплуатации:

    - температура окружающей среды (обогреваемый блок-бокс), °С

    от +5 до +36

    - температура окружающей среды (для СОИ), °С

    от +5 до +40

    - относительная влажность, %, не более

    80

    - атмосферное давление, кПа

    от 84 до 106


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
