Сведения о средстве измерений: 95129-25 Трансформаторы напряжения

Номер по Госреестру СИ: 95129-25
95129-25 Трансформаторы напряжения
(НТМИ-10-66)

Назначение средства измерений:
Трансформаторы напряжения НТМИ-10-66 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

сертификация программного обеспечения

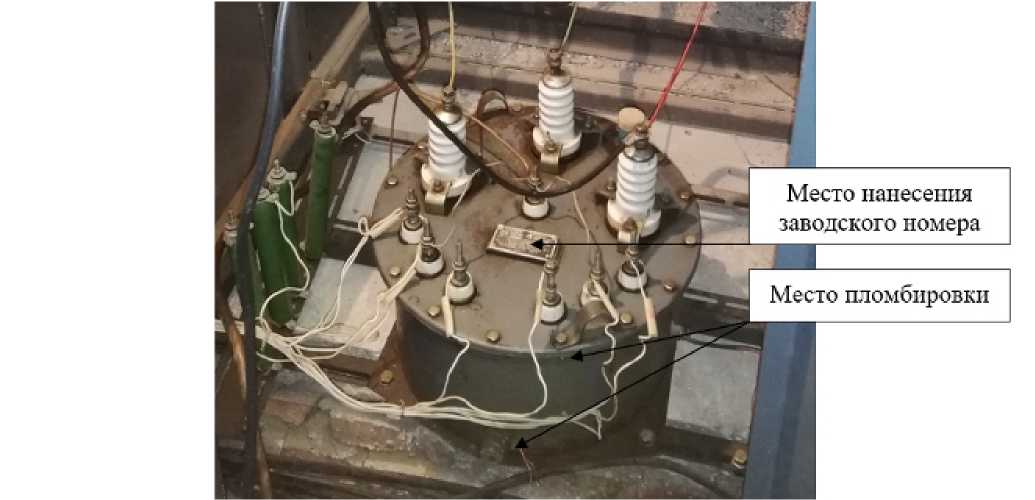

Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Общие сведения

Дата публикации - 16.04.2025
Срок свидетельства -
Номер записи - 196921
ID в реестре СИ - 1424935
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

НТМИ-10-66 У3, Нет модификации, модификация НТМИ-10-66У4, модификация НТМИ-10-66У3,

Производитель

Изготовитель - Трансформаторный завод
Страна - ТАДЖИКИСТАН
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Красноярск - крупнейший промышленный и культурный центр Восточной Сибири, миллионный город на Енисее, а также столица зимнего студенческого спорта и тренировочная база олимпийских сборных России.

Одна из достопримечательностей этого славного города - часовня Параскевы Пятницы - когда-то была изображена на 10-рублевой бумажной купюре. Вообще, Красноярск славится своей древней архитектурой - церквями, музеями, памятниками, а также природными ландшафтами. Город по праву можно назвать одним из туристических центров Сибири. Мы расскажем вам главное об отдыхе в Красноярске: чем заняться, куда сходить и что посмотреть.

Красноярский край - субъект Российской Федерации, богатый природными ресурсами, благодаря которым здесь создан крупный металлургический комплекс: Красноярская ГЭС - Красноярский алюминиевый завод - Ачинский глиноземный комбинат - Красноярский металлургический завод. А группа компаний по добыче и обработке цветных металлов "Норильский никель" производит более 80% общероссийского объема никеля, 75% кобальта и более 90% платины.

Отчет "Анализ рынка поверки в Красноярске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Красноярск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1160 дн.

Приказы РСТ, где упоминается данный тип СИ

№698 от 2025.04.08 Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Трансформаторы напряжения (НТМИ-10-66)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Трансформаторный завод

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
1578-61

Трансформаторы напряжения, НОК-6
Трансформаторный завод (ТАДЖИКИСТАН )
4 года
1604-62

Трансформаторы напряжения трехфазные, НТКИ-6
Трансформаторный завод (ТАДЖИКИСТАН )
4 года
1633-62

Трансформаторы напряжения, НОМС-10
Трансформаторный завод (ТАДЖИКИСТАН )
4 года
2939-72

Трансформаторы, НКФ-330
Трансформаторный завод (ТАДЖИКИСТАН )
4 года
922-54

Трансформаторы напряжения, НКФ-110
Трансформаторный завод (ТАДЖИКИСТАН )
4 года
76797-19

Трансформаторы напряжения, НТМИ-6-66, НТМИ-10-66У3
Трансформаторный завод (ТАДЖИКИСТАН )
ОТ
МП
4 года
78535-20

Трансформаторы напряжения, НТМИ-10-66У3
Трансформаторный завод (ТАДЖИКИСТАН )
ОТ
МП
4 года
80231-20

Трансформаторы напряжения, НТМИ10-66У3
Трансформаторный завод (ТАДЖИКИСТАН )
ОТ
МП
4 года
82753-21

Трансформаторы напряжения, НОМ-10-66У2
Трансформаторный завод (ТАДЖИКИСТАН )
ОТ
МП
4 года
83126-21

Трансформаторы напряжения, НТМИ
Трансформаторный завод (ТАДЖИКИСТАН )
ОТ
МП
4 года
85181-22

Трансформаторы напряжения, НОМ-10-66
Трансформаторный завод (ТАДЖИКИСТАН )
ОТ
МП
8 лет
88466-23

Трансформаторы напряжения, НТМИ
Трансформаторный завод (ТАДЖИКИСТАН )
ОТ
МП
4 года
93172-24

Трансформаторы напряжения, НТМИ-6-66
Трансформаторный завод (ТАДЖИКИСТАН )
ОТ
МП
4 года
95129-25

Трансформаторы напряжения, НТМИ-10-66
Трансформаторный завод (ТАДЖИКИСТАН )
ОТ
МП
4 года

Кто поверяет Трансформаторы напряжения (НТМИ-10-66)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ОМСКИЙ ЦСМ"
(RA.RU.311220)
РСТ
  • Нет модификации
  • 1 0 1 0 1 0 1
    ФБУ "РОСТОВСКИЙ ЦСМ"
    (RA.RU.311306)
    РСТ
  • НТМИ-10-66 У3
  • 1 0 1 0 1 0 1
    ФБУ "АСТРАХАНСКИЙ ЦСМ"
    (RA.RU.311475)
    РСТ
  • модификация НТМИ-10-66У4
  • модификация НТМИ-10-66У3
  • 4 0 4 0 4 0 4

    Стоимость поверки Трансформаторы напряжения (НТМИ-10-66)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в разделе «Общие сведения» паспорта трансформатора напряжения.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».

    Правообладатель

    Трансформаторный завод, Таджикистан

    Юридический адрес: 735140, Таджикистан, г. Курган-Тюбе, ул. Б.Гафурова, д. 1

    Изготовитель


    Трансформаторный завод, Таджикистан (изготовлены в 1975-1990 гг.)
    Адрес: 735140, Таджикистан, г. Курган-Тюбе, ул. Б.Гафурова, д. 1

    Испытательный центр

    Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)
    Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
    Телефон: +7 (495) 544-00-00
    E-mail: info@rostest.ru
    Web-сайт: www.rostest.ru

    Правообладатель

    Трансформаторный завод, Таджикистан
    Юридический адрес: 735140, Таджикистан, г. Курган-Тюбе, ул. Б.Гафурова, д. 1

    Трансформаторы напряжения - трехфазные, трехобмоточные, с естественным масляным охлаждением. Магнитопровод броневого типа собран из пластин холоднокатаной электротехнической стали. Обмотки насажены на стержни магнитопроводов, которые в плане образуют правильный треугольник. Магнитопровод с обмотками смонтирован на нижней стороне крышки бака, заполненного трансформаторным маслом.

    Бак трансформаторов напряжения цилиндрической формы, сварен из листовой стали. На крышке бака размещены четыре вывода обмотки высокого напряжения и шесть выводов обмоток низкого напряжения, две скобы для подъема крышки вместе с баком или без него, отверстие для заливки масла, закрытое пробкой. В нижней части бака имеется болт для заземления и закрытое пробкой отверстие для спуска и взятия пробы масла.

    Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

    К трансформаторам напряжения данного типа относятся трансформаторы напряжения модификации НТМИ-10-66У3 зав. № 562, 807, 1167, АУЕ, 4344, 7477, 2668, 3658, модификации НТМИ-10-66У4 зав. № 1579.

    Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового либо буквенного обозначения.

    Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

    Внешний вид. Трансформаторы напряжения (НТМИ-10-66), http://oei-analitika.ru

    заводского номера

    Место пломбировки

    Я

    Место нанесения

    Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформатор напряжения

    НТМИ-10-66У3; НТМИ-10-66У4

    1 шт.

    Паспорт

    НТМИ-10-66У3; НТМИ-10-66У4

    1 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальное напряжение первичной обмотки и1ном, кВ

    10

    Номинальное напряжение вторичной обмотки и2ном, В

    100

    Номинальная частота Гном, Гц

    50

    Класс точности основной вторичной обмотки по

    ГОСТ 1983

    0,5

    Номинальная мощность основной вторичной обмотки, В^А

    120

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -45 до +40
