Сведения о средстве измерений: 95136-25 Копер маятниковый

Номер по Госреестру СИ: 95136-25
95136-25 Копер маятниковый
(ИО 5120-0,1-01)

Назначение средства измерений:
Копер маятниковый ИО 5120-0,1-01 (далее - копер) предназначен для измерений энергии при проведении испытаний на ударный изгиб образцов из металлов и сплавов.

сертификация программного обеспечения
Внешний вид. Копер маятниковый , http://oei-analitika.ru рисунок № 1
Внешний вид.
Копер маятниковый
Рисунок № 1

Общие сведения

Дата публикации - 16.04.2025
Срок свидетельства -
Номер записи - 196928
ID в реестре СИ - 1424942
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ИО 5120-0,1-01,

Производитель

Изготовитель - Акционерное общество "Точприбор" (АО "Точприбор")
Страна - РОССИЯ
Населенный пункт - г. Иваново
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№698 от 2025.04.08 Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Копер маятниковый (ИО 5120-0,1-01)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Точприбор" (АО "Точприбор")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95136-25

Копер маятниковый , ИО 5120-0,1-01
Акционерное общество "Точприбор" (АО "Точприбор") (РОССИЯ г. Иваново)
ОТ
МП
1 год

Владивосток - город и порт на Дальнем Востоке России, политический, культурный, научный, образовательный и экономический центр региона, административный центр Приморского края, Владивостокского городского округа, а с 13 декабря 2018 года - центр Дальневосточного федерального округа. Расположен на полуострове Муравьева-Амурского, городу подчинены 5 сельских поселений и острова в заливе Петра Великого Японского моря.

Конечный пункт Транссибирской магистрали. Один из крупнейших морских портов Дальневосточного бассейна. Главная база Тихоокеанского флота. Крупнейший научно-образовательный центр Дальневосточного региона, включающий Дальневосточный федеральный университет и Дальневосточное отделение Российской академии наук.

Владивосток - крупный экономический центр Дальнего Востока и лидер среди городов Приморского края, отличающийся концентрацией трудовых, финансовых и производственных ресурсов. Город имеет диверсифицированную экономику, представленную развитыми обрабатывающими производствами (машиностроение, судостроение, судоремонт, производство продуктов питания и т.д.), оптовой и розничной торговлей, сферой услуг, транспортом и связью. В неблагоприятном положении находятся: строительство, сельское хозяйство, энергетика, газо- и водоснабжение. Во Владивостоке зарегистрировано более 46 тысяч предприятий и организаций, 92,9% из них - частные.

Отчет "Анализ рынка поверки в Владивостоке" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Владивосток.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Копер маятниковый (ИО 5120-0,1-01)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
АО "ЧТПЗ"
(1816)
  • ИО 5120-0,1-01
  • 1 0 1 0 1 0 1

    Стоимость поверки Копер маятниковый (ИО 5120-0,1-01)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа наносится на титульный лист паспорта типографическим способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 10 «Порядок работы» документа Гб 2.774.053 ПС «Копер маятниковый ИО 5120-0,1-01. Паспорт».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений ГОСТ 10708-82 «Копры маятниковые. Технические условия».

    Правообладатель

    Акционерное общество «Точприбор» (АО «Точприбор») Адрес юридического лица: 153009, Ивановская обл., г. Иваново, ул. Лежневская, д.183

    Изготовитель

    Акционерное общество «Точприбор» (АО «Точприбор»)
    Адрес: 153009, Ивановская обл., г. Иваново, ул. Лежневская, д.183

    Испытательный центр

    Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиала ФГУП «ВНИИМ им. Д.И. Менделеева»)
    Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

    Правообладатель

    Акционерное общество «Точприбор» (АО «Точприбор») Адрес юридического лица: 153009, Ивановская обл., г. Иваново, ул. Лежневская, д.183

    Принцип действия копра заключается в ударном воздействии маятника, свободно качающегося в поле силы тяжести, на испытываемый образец. Энергия, затраченная на разрушение образца, определяется как разность между значениями потенциальной энергии маятника до удара и после разрушения образца.

    Копер состоит из вертикальной стойки, в верхней части которой находится ось вращения, к которой прикрепляется маятник с молотом. Наибольший запас потенциальной энергии составляет 50 Дж. Дополнительно на молот могут быть установлены накладки для увеличения запаса потенциальной энергии до 100 Дж. Автоматическое поднятие на угол зарядки и опускание маятника из этого положения осуществляется с помощью подъемного устройства. При подъеме маятника на угол зарядки включается фиксатор, удерживающий маятник во взведенном положении. Управление маятником (сброс, поднятие и опускание маятника) осуществляется с помощью кнопок и переключателя на панели управления, установленной на передней стойке копра. В нижней части передней стойки расположены опоры для установки образцов. Копер оснащен защитным ограждением и защитным экраном, ограничивающих зону полета маятника и обеспечивающих возможность визуального контроля. Копер имеет электрическую блокировку, препятствующую сбросу и поднятию (опусканию) маятника при открытой дверце защитного экрана или защитного ограждения. Результат измерения энергии, затраченной на разрушение образца, определяется по отсчетному устройству с аналоговой шкалой, установленной на передней стойке копра.

    К копрам этого типа относится копер маятниковый ИО 5120-0,1-01 зав. № 4.

    Нанесение знака поверки на копер не предусмотрено. Заводской номер в виде арабских цифр указан на табличке (шильде), расположенной на верхней части передней стойки со стороны заднего ограждения, методом тиснения.

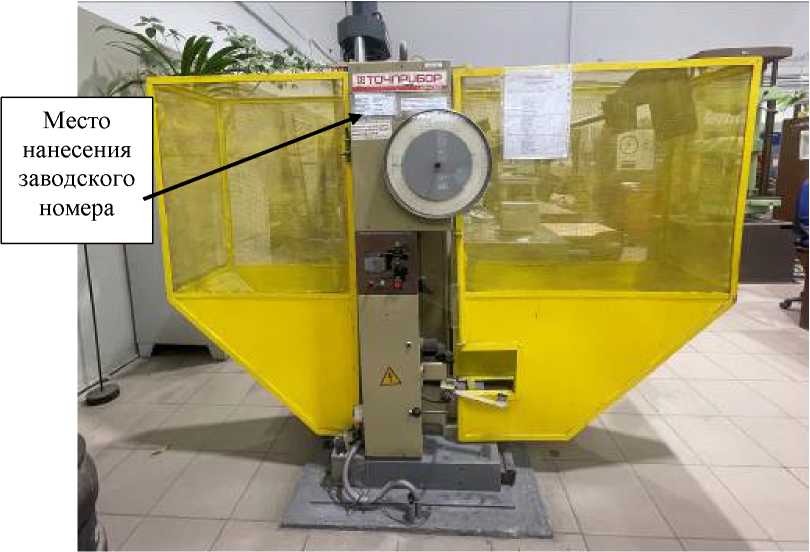

    Общий вид копра и место нанесения заводского номера представлены на рисунке 1. Пломбирование копра не предусмотрено.

    Внешний вид. Копер маятниковый  (ИО 5120-0,1-01), http://oei-analitika.ru

    Рисунок 1 - Общий вид копра и место нанесения заводского номера


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Копер маятниковый

    ИО 5120-0,1-01

    1 шт.

    Копер маятниковый ИО 5120-0,1-01. Паспорт

    Гб 2.774.053 ПС

    1 экз.

    Методика поверки

    _

    1 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Наибольший запас потенциальной энергии, Дж

    50; 100*

    Номинальное значение потенциальной энергии маятника, Дж

    50; 100*

    Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, %

    ± 0,5

    Диапазоны измерений энергии, Дж

    • - для маятника с номинальным значением потенциальной энергии 50 Дж

    • - для маятника с номинальным значением потенциальной энергии 100 Дж

    от 5 до 40 от 10 до 80

    Пределы допускаемой абсолютной погрешности измерений энергии, Дж

    • - для маятника с номинальным значением потенциальной энергии 50 Дж

    • - для маятника с номинальным значением потенциальной энергии 100 Дж

    и- н

    о

    Потеря энергии при свободном качании маятников за половину полного колебания, %, не более

    0,5

    Скорость движения маятника в момент удара при испытании, м/с

    5,0 ± 0,5

    *

    опционально

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Расстояние в свету между губками опор, мм

    от 40,0 до 40,5

    Габаритные размеры, мм, не более

    - длина

    2200

    - ширина

    850

    - высота

    1550

    Наименование характеристики

    Значение

    Масса, кг, не более

    600

    Условия эксплуатации:

    - температура окружающей среды, °С

    от +10 до +35

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Г ц

    220 ± 22

    50 ± 1

    Потребляемая мощность, кВт, не более

    0,65
