Сведения о средстве измерений: 95169-25 Плотномеры

Номер по Госреестру СИ: 95169-25
95169-25 Плотномеры
(тип 804)

Назначение средства измерений:
Плотномеры тип 804 (далее - плотномеры) предназначены для измерений плотности и динамической вязкости жидкости и плотности газов в емкостях и трубопроводах с помощью преобразования значений измеряемого параметра в электрический выходной сигнал и предназначены для работы в системах автоматического контроля, регулирования и управления технологическими процессами.

сертификация программного обеспечения
Внешний вид. Плотномеры, http://oei-analitika.ru рисунок № 1
Внешний вид.
Плотномеры
Рисунок № 1
Внешний вид. Плотномеры, http://oei-analitika.ru рисунок № 2
Внешний вид.
Плотномеры
Рисунок № 2

Общие сведения

Дата публикации - 16.04.2025
Срок свидетельства - 10.04.2030
Номер записи - 196946
ID в реестре СИ - 1424960
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

тип 804, модель 401, тип 804, модель 400, тип 804, модель 400, модель 410, модель 400,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Датчики и системы" (ООО "Датчики и системы")
Страна - РОССИЯ
Населенный пункт - г. Ростов-на-Дону
Уведомление о начале осуществления предпринимательской деятельности -

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 31
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 16
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 405 дн.

Приказы РСТ, где упоминается данный тип СИ

№718 от 2025.04.10 ПРИКАЗ Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Плотномеры (тип 804)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Датчики и системы" (ООО "Датчики и системы")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95169-25
10.04.2030
Плотномеры, тип 804
Общество с ограниченной ответственностью "Датчики и системы" (ООО "Датчики и системы") (РОССИЯ г. Ростов-на-Дону)
ОТ
МП
1 год

Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².

В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.

Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.

Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.

Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".

Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Плотномеры (тип 804)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "РОСТОВСКИЙ ЦСМ"
(RA.RU.311306)
РСТ
  • тип 804, модель 400
  • тип 804, модель 400
  • тип 804, модель 401
  • модель 400
  • модель 410
  • 31 3 28 3 0 31 28 3

    Стоимость поверки Плотномеры (тип 804)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Исполнения плотномеров с цифровыми по интерфейсам RS485, USART, HART и совмещенным аналоговым 4-20 мА и цифровыми по интерфейсам RS485, USART, HART выходными сигналами имеют внутреннее и внешнее программное обеспечение. Внутреннее программное обеспечение разработано изготовителем специально для решения задач непрерывного преобразования значения измеряемого параметра (плотности или плотности и вязкости) исследуемой среды в электрический выходной сигнал. Идентификация версии внутреннего программного обеспечения потребителем возможна после включения плотномера и при нажатии на кнопку «2» на индикаторе.

    Внешнее программное обеспечение «Плотномер 804.exe» для персонального компьютера под управлением операционной системы MS Windows может использоваться для просмотра и изменения настроечных параметров плотномера, просмотра результатов измерений в реальном времени на дисплее персонального компьютера при проведении технического обслуживания, просмотра памяти данных и т.д.

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Внутреннее и внешнее ПО являются метрологически значимыми и не могут быть изменены потребителем. Влияние программного обеспечения учтено при нормировании метрологических характеристик плотномеров.

    Идентификационные данные для программного обеспечения приведены в таблице 1.

    Таблица 1 - Идентификационные данные метрологически значимой части программного

    обеспечения

    Идентификационные данные (признаки)

    Значение

    Внешнее

    Внутреннее

    Идентификационное наименование ПО

    Плотномер 804.exe

    -

    Разработчик ПО

    -

    ООО «Датчики и

    системы»

    Номер версии (идентификационный номер) программного обеспечения

    -

    1.0.0.1

    Цифровой идентификатор ПО

    f953c6254aab090d528a8106f0155e18

    -

    Алгоритм вычисления цифрового идентификатора программного обеспечения

    MD5

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом и на шильдик средства измерений методом лазерной или электрохимической гравировки, как указано на рисунке 2.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в приложение Е «Методика проверки, настройки и калибровки» руководства по эксплуатации «Плотномер 804».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Росстандарта от 5 ноября 2019 г. № 2622;

    Государственная поверочная схема для средств измерений плотности, утвержденная приказом Росстандарта от 1 ноября 2019 г. № 2603;

    ТУ 26.51.52-003-24182193-2022 Плотномеры 804. Технические условия.

    Правообладатель

    системы»

    Общество с ограниченной ответственностью «Датчики и (ООО «Датчики и системы»)

    ИНН 6168069959

    Юридический адрес: 344000, г. Ростов-на-Дону, пер. Мажорный, д. 3 Телефон: 8-800-600-75-45

    E-mail: inbox@sens.su

    Web-сайт: www.sensandsys.ru

    Изготовитель

    Общество с ограниченной ответственностью «Датчики и системы» (ООО «Датчики и системы»)
    ИНН 6168069959
    Юридический адрес: 344000, г. Ростов-на-Дону, пер. Мажорный, д. 3.
    Адрес осуществления деятельности: 346818, Ростовская обл., Мясниковский р-н, х. Ленинаван, пер. Индустриальный, д. 3
    Телефон: 8-800-600-75-45
    E-mail: inbox@sens.su
    Web-сайт: www.sensandsys.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
    Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
    Телефон: (812) 251-76-01
    Факс: (812) 713-01-14
    E-mail: info@vniim.ru
    Web-сайт: www.vniim.ru

    Правообладатель

    системы»
    Общество с ограниченной ответственностью «Датчики и (ООО «Датчики и системы»)
    ИНН 6168069959
    Юридический адрес: 344000, г. Ростов-на-Дону, пер. Мажорный, д. 3 Телефон: 8-800-600-75-45
    E-mail: inbox@sens.su
    Web-сайт: www.sensandsys.ru

    К настоящему типу относятся плотномеры двух моделей:

    • — модель 4Х0 предназначена для измерений плотности;

    • — модель 4Х1 предназначена для измерений плотности и вязкости.

    В наименовании модели «Х» может принимать целое значение от 0 до 1.

    Плотномеры выпускаются в различных исполнениях в зависимости от:

    • — области применения (общепромышленное, взрывозащищенное);

    • — типа выходного сигнала (цифровой по интерфейсам RS485, USART, HART, частотный, аналоговый 4 - 20 мА или их комбинации);

    • — диапазона температур окружающей среды (наличие или отсутствие внутреннего подогревателя).

    Принцип действия плотномеров - вибрационный. Плотность исследуемой среды пропорциональна резонансной частоте колебательного контура чувствительного элемента, вязкость - добротности. Электронный блок преобразует частоту с корректировкой по измеряемой термопреобразователем температуре исследуемой среды в аналоговый, или/и цифровой, или/и частотный выходной сигнал, а также отображает на дисплее четырехзначное значение плотности в кг/м3 и/или вязкости в м1 кгс.

    Конструктивно плотномеры выполнены в едином корпусе и состоит из первичного преобразователя и электронного блока. Первичный преобразователь представляет собой стальной трубчатый корпус, в котором закреплены жестко соединенный с камертоном пьезопреобразователь и термопреобразователь. Общий вид показан на рисунке 1.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную табличку корпуса плотномера (рисунок 2) методом лазерной или электрохимической гравировки.

    Пломбирование плотномеров не предусмотрено.

    Внешний вид. Плотномеры (тип 804), http://oei-analitika.ru

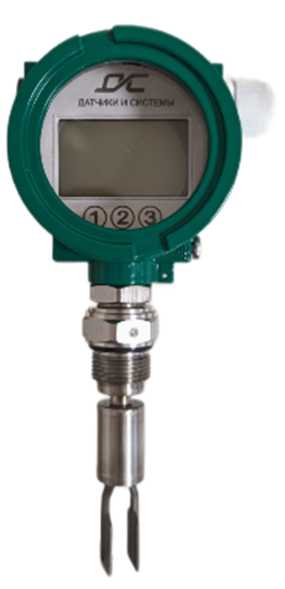

    Рисунок 1 - Общий вид плотномеров

    Внешний вид. Плотномеры (тип 804), http://oei-analitika.ru

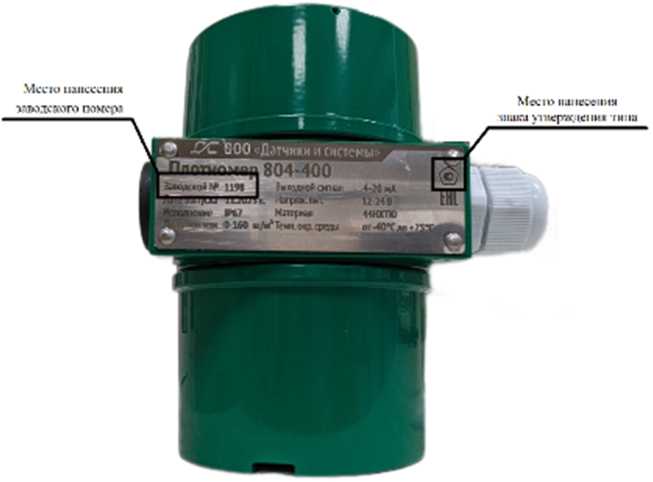

    Рисунок 2 - Шильдик с указанием мест нанесения заводского номера, знака утверждения типа


    Таблица 5 - Комплектность плотномеров

    Наименование

    Обозначение

    Количество

    Плотномер

    804

    1 шт.

    Комплект ЗИП

    -

    1 комплект

    Руководство по эксплуатации

    РЭ 26.51.52-003-24182193-2022

    1 экз.

    Паспорт

    ПС 26.51.52-003-24182193-2022

    1 экз.


    Таблица 2 - Метрологические характеристики плотномеров

    Наименование характеристики

    Значение

    мод. 4Х0

    мод. 4Х1

    1

    2

    3

    Диапазон показаний плотности, кг/м3

    св. 0 до 2000

    Диапазон измерений плотности, кг/м3 1)

    • - газа

    • - жидкости

    св. 0 до 160 от 620 до 1630

    Пределы допускаемой абсолютной погрешности измерений плотности для исполнения с цифровым выходным сигналом, Др, кг/м3, при температуре измеряемой среды 2):

    • - от -10 °С до +60 °С

    • - от -40 °С до +150 °С

    ±0,3; ±0,5; ±1,0; ±1,5 ±0,5; ±1,0; ±1,5

    Продолжение таблицы 2

    1

    2

    3

    Пределы допускаемой относительной погрешности измерений плотности для исполнения с аналоговым выходным сигналом, %

    ± (----|Др|-- 100 + 0,05^,

    \Pmax pmin           )

    где pmax, pmin - максимальное и минимальное значения диапазона измерений плотности, установленные для аналогового сигнала постоянного тока, кг/м3

    Диапазон измерений вязкости, мПа^с

    от 1,5 до 200

    Пределы допускаемой абсолютной погрешности измерений вязкости для исполнения с цифровым выходным сигналом, Др, мПа^с, в диапазоне 2):

    • - от 1,5 до 100 мПа^с

    • - от 100 до 200 мПа^с

    ±1,0

    ±2,0

    /    |Др|

    ± (--—--100

    \Pmax  Pmin

    \

    Пределы допускаемой относительной погрешности измерений вязкости для исполнения с аналоговым выходным сигналом, %

    -

    + 0,05),

    где pmax, Pmin максимальное и минимальное значения диапазона измерений вязкости, установленные для аналогового сигнала постоянного тока, мПа^с

    • 1) Зависит от исполнения.

    • 2) Предел допускаемой погрешности измерений плотности / вязкости указан в условном обозначении, приведенном в паспорте на плотномер.

    Таблица 3 - Основные технические характеристики плотномеров

    Наименование характеристики

    Значение

    мод. 4Х0

    мод. 4Х1

    1

    2

    3

    Максимальное давление среды, МПа, из ряда 1)

    0,6; 2,5; 6,3

    ; 10; 16

    Диапазон рабочих температур измеряемой среды, °С:

    - ТР1

    от -40 до +75

    - ТР2

    от -40 до +90

    - ТР3

    от -40 до +150

    Условия эксплуатации:

    - диапазон рабочих температур окружающей среды,

    от -40 до +90

    °С 2)

    от -65 до +90

    - диапазон атмосферного давления, кПа

    от 90 до 104

    - диапазон влажности атмосферного воздуха, %

    от 30 до 100 без конденсации

    Продолжение таблицы 3

    1

    2                   3

    Маркировка взрывозащиты, из ряда 3)

    1Ex db IIB «Т6...Т5» Gb X

    0Ex ia IIC «Т6...Т5» Ga X

    Степень защиты, обеспечиваемая оболочкой по ГОСТ

    14254-2015 (IEC 60529:2013):

    • - электронного блока

    • - первичного преобразователя (погружная часть)

    IP67

    IP68

    Габаритные размеры (ШхДхВ), мм, не более 3)

    175x175x3000

    Масса, кг, не более 3)

    15

    • 1) Максимальное давление окружающей среды указан в условном обозначении, приведенном в паспорте на плотномер.

    • 2) Для исполнения с внутренним подогревателем.

    • 3) Зависит от исполнения.

    Таблица 4 - Показатели надежности

    Наименование характеристики

    Значение

    Срок службы, лет

    12

    Средняя наработка до отказа, ч, не менее

    100 000


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
