Номер по Госреестру СИ: 95142-25
95142-25 Беззапросные измерительные системы станций сети БИС НКУ
(Обозначение отсутствует)
Назначение средства измерений:
Беззапросные измерительные системы станций сети БИС НКУ (далее -БИС-Н ТДЦК.464346.015) предназначены для измерений псевдодальностей, псевдоскоростей и приема цифровой информации по навигационным сигналам космических аппаратов ГЛОНАСС (санкционированного и открытого доступа) и навигационным сигналам космических аппаратов GPS (открытого доступа).
Внешний вид.
Беззапросные измерительные системы станций сети БИС НКУ
Рисунок № 1
Внешний вид.
Беззапросные измерительные системы станций сети БИС НКУ
Рисунок № 2
Внешний вид.
Беззапросные измерительные системы станций сети БИС НКУ
Рисунок № 3
Общие сведения
Дата публикации - 16.04.2025
Срок свидетельства -
Номер записи - 196951
ID в реестре СИ - 1424965
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Конструкторское бюро навигационных систем" (АО "КБ НАВИС")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_1 приводит обобщённую статистику по дружественным и недружественным странам с учетом таких параметров, как количество производителей средств измерений, типов средств измерений и поверок. Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Отчет содержит два интерактивных графика и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией сортировки по любой из колонок.
На графике "Дружественные и недружественные страны (по количеству типов СИ)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества типов СИ страны-производителя, внесенных в государственный реестр.
На графике "Дружественные и недружественные страны (по количеству производителей средств измерений)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества организаций-производителей СИ, представляющих ту или иную строну.
Дополнительно, отчет сопровождается сводной таблицей по странам, содержащей информацию об отнесении страны к дружественной, а также количестве производителей, типов СИ и поверок в штуках и процентном соотношении.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№735 от 2025.04.11 ПРИКАЗ Об утверждении типов средств измерений (14)
№735 от 2025.04.11 Об утверждении типов средств измерений
Наличие аналогов СИ: Беззапросные измерительные системы станций сети БИС НКУ (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Конструкторское бюро навигационных систем" (АО "КБ НАВИС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
73017-18 30.10.2024 |
Установки измерительные-имитаторы сигналов перевозимые, К2-100 Акционерное общество "Конструкторское бюро навигационных систем" (АО "КБ НАВИС") (РОССИЯ г. Москва) |
1 год | |
|
71594-18 20.06.2024 |
Установки измерительные-имитаторы сигналов прецизионные многофункциональные, К2-99 Акционерное общество "Конструкторское бюро навигационных систем" (АО "КБ НАВИС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
67789-17 |
Система измерительная автоматизированная - рабочее место для аттестации и поверки имитаторов сигналов, К6-17 Акционерное общество "Конструкторское бюро навигационных систем" (АО "КБ НАВИС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
89702-23 |
Имитатор сигналов, CH-3803M Акционерное общество "Конструкторское бюро навигационных систем" (АО "КБ НАВИС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95142-25 |
Беззапросные измерительные системы станций сети БИС НКУ, Обозначение отсутствует Акционерное общество "Конструкторское бюро навигационных систем" (АО "КБ НАВИС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, типам СИ и наименованиям владельцев.
Кто поверяет Беззапросные измерительные системы станций сети БИС НКУ (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Беззапросные измерительные системы станций сети БИС НКУ (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
БИС-Н ТДЦК.464346.015 работают под управлением специализированного программного обеспечения (далее - ПО).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Конструкция БИС-Н ТДЦК.464346.015 исключает возможность несанкционированного влияния на ПО БИС-Н ТДЦК.464346.015 и измерительную информацию.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
bisn-d |
|
Номер версии (идентификационный номер ПО) |
v.1.0 |
|
Цифровой идентификатор ПО (контрольная сумма) |
5525b6d988ad5903ad237a91377890f9 |
Знак утверждения типа
Знак утверждения типананосится на лицевые панели стоек БИС-Н ТДЦК.464346.015: СОИ-1 ТДЦК.469572.001, СОИ-2
ТДЦК.469572.001-01, СФОС ТДЦК.469572.002 в виде наклейки и на титульные листы руководства по эксплуатации и формуляра типографским способом.
Лист № 6
Всего листов 7
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «1.9 Устройство и работа БИС-Н» документа ТДЦК.464346.015 РЭ «Беззапросная измерительная система станции сети БИС НКУ. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;
ТДЦК.464346.015 ТУ. Беззапросная измерительная система станции сети БИС НКУ. Технические условия.
ПравообладательАкционерное общество «Конструкторское бюро навигационных систем» (АО «КБ НАВИС»)
ИНН 7725075060
Адрес юридического лица: 121170, г. Москва, ул. Кульнева, д. 3, стр. 1, помещ. III, ком. 5, 6
Телефон: +7 (495) 665-61-48
E-mail: navis@navis.ru
Web-сайт: https://navis.ru/
Изготовитель
Акционерное общество «Конструкторское бюро навигационных систем» (АО «КБ НАВИС»)ИНН 7725075060
Адрес юридического лица: 121170, г. Москва, ул. Кульнева, д. 3, стр. 1, помещ. III, ком. 5, 6
Адрес места осуществления деятельности: 127411, г. Москва, Дмитровское ш., д. 157, стр. 5
Телефон: +7 (495) 665-61-48
E-mail: navis@navis.ru
Web-сайт: https://navis.ru/
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Правообладатель
Акционерное общество «Конструкторское бюро навигационных систем» (АО «КБ НАВИС»)ИНН 7725075060
Адрес юридического лица: 121170, г. Москва, ул. Кульнева, д. 3, стр. 1, помещ. III, ком. 5, 6
Телефон: +7 (495) 665-61-48
E-mail: navis@navis.ru
Web-сайт: https://navis.ru/
Принцип действия БИС-Н ТДЦК.464346.015 основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотных диапазонах L1 (L1OF, L1SF, L1OC, L1SC), L2 (L2OF, L2SF, L2OC, L2SC), L3 (L3OC) и GPS на частотах L1, L2, L5.
Параметры сигналов ГЛОНАСС соответствуют следующим действующим документам:
-
- Глобальная навигационная спутниковая система ГЛОНАСС. Интерфейсный контрольный документ. Навигационный радиосигнал в диапазонах L1, L2. Редакция 5.1, РНИИ КП, 2008 г.;
-
- Интерфейсный контрольный документ для специальных пользователей системы ГЛОНАСС, 4 ЦНИИ МО РФ, 2008 г.;
-
- «Глобальная навигационная спутниковая система ГЛОНАСС. Интерфейсный контрольный документ. Навигационный радиосигнал открытого доступа с кодовым разделением в диапазоне L1». Редакция 1.0, 2016 г.;
-
- «Глобальная навигационная спутниковая система ГЛОНАСС. Интерфейсный контрольный документ. Навигационный радиосигнал открытого доступа с кодовым разделением в диапазоне L2». Редакция 1.0, 2016 г.;
-
- «Глобальная навигационная спутниковая система ГЛОНАСС. Интерфейсный контрольный документ. Навигационный радиосигнал открытого доступа с кодовым разделением в диапазоне L3». Редакция 1.0, 2016 г.;
-
- «Глобальная навигационная спутниковая система ГЛОНАСС. Интерфейсный контрольный документ. Навигационный радиосигнал с кодовым разделением. Спецификация навигационного радиосигнала с кодовым разделением и санкционированным доступом». Редакция 1. 2016 г.
Конструктивно БИС-Н ТДЦК.464346.015 состоит из беззапросных измерительных комплексов (далее - БИК) ТДЦК.468919.013 (далее - БИК-1) и ТДЦК.468919.013-01 (далее - БИК-2), стойки формирования опорных сигналов ТДЦК.469572.002 (далее - СФОС), комплекта кабелей и комплекта монтажных частей.
БИК состоит из блока приемо-измерительного навигационного ТДЦК.467855.086 (далее - БПИН), метеостанции WS300-UMB (далее - WS300), стойки обработки измерений ТДЦК.469572.001 (далее - СОИ-1) для БИК-1 или ТДЦК.469572.001-01 (далее - СОИ-2)
Лист № 2 Всего листов 7 для БИК-2 и комплекта кабелей.
СОИ-1 и СОИ-2 состоят из блока формирования измерений ТДЦК.463329.004, комплекта серверов обработки и формирования информации ТДЦК.466219.054, монитора RM1905-EN70L0-00003 Winsonic, блока контроля технического состояния ТДЦК.468383.002, блока контрольных сигналов ТДЦК.468211.004, блока питания ТДЦК.436614.024, панели коммутационной сетевого питания ТДЦК.565112.004-01, коммутационной панели вторичного питания ТДЦК.468349.015-01, коммутационной панели сигнальных соединений ТДЦК.468349.016, системы освещения ТДЦК.676751.001-01, системы вентиляции ТДЦК.632162.002, комплекта кабелей ТДЦК.464939.110, KVM-переключателя CL5708M Aten, коммутатора интерфейсного NP6610-16 Moxa, коммутатора сетевого DGS-1210-20 D-Link, блока розеток управляемого АР 7920 В АРС, стойки ТДЦК.301421.041 и блока преобразования интерфейсов 8160.UISO Lufft.
СФОС состоит из блока формирования опорных сигналов ТДЦК.463329.005, блока контроля опорных сигналов ТДЦК.468211.005, блока питания ТДЦК.436614.024, блока контроля технического состояния ТДЦК.468383.003, блока термостабилизации ТДЦК.421413.014, стандарта частоты и времени водородного Ч1-1007 ЯКУР.411141.016, коммутатора
интерфейсного NP6610-16 Moxa, коммутатора сетевого DGS-1210-20 D-Link, блока розеток управляемого АР 7920 В АРС, панелей коммутационных сигнальных соединений ТДЦК.468349.017 и ТДЦК.468349.017-01, панели коммутационной вторичного питания ТДЦК.468349.015, панели коммутационной сетевого питания ТДЦК.565112.004, системы освещения ТДЦК.676751.001, системы вентиляции ТДЦК.632162.002, стойки ТДЦК.301421.042 и комплекта кабелей ТДЦК.464939.111.
К типу беззапросных измерительных систем станций сети БИС НКУ относятся БИС-Н ТДЦК.464346.015 с заводскими номерами: Н01518003, Н01518004, Н01518010.
Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и буквы русского алфавита, нанесен на информационную табличку корпуса БИС-Н ТДЦК.464346.015 в месте, указанном на рисунке 1.
Знак поверки на корпус БИС-Н ТДЦК.464346.015 не наносится.
Общий вид БИС-Н ТДЦК.464346.015 и место нанесения знака утверждения типа представлены на рисунке 1.
Схемы пломбировки от несанкционированного доступа приведены на рисунках 2 и 3.
|
Место нанесения знака | ||
|
утверждения типа | ||
Бмэапроснаи измерительная система станции сети БИС НКУ
ТДЦК.464346.015 Зав.№Н0151вООЗ

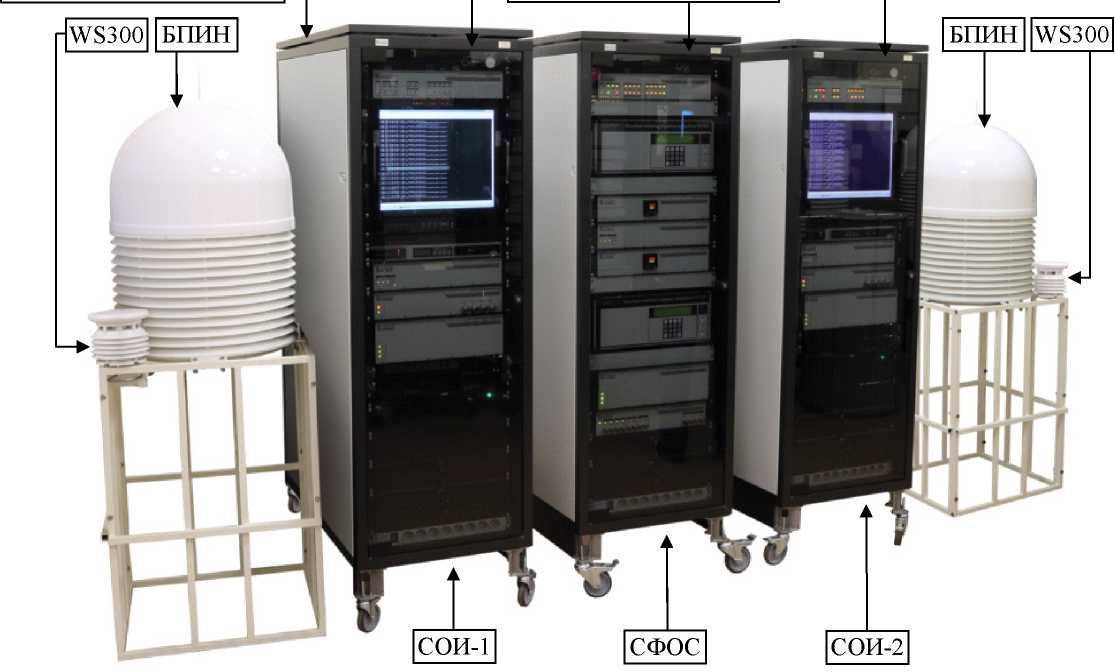

Рисунок 1 - Общий вид БИС-Н ТДЦК.464346.015
Место пломбировки

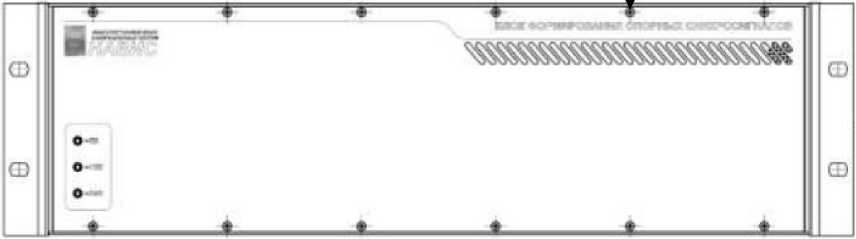

Рисунок 2 - Схема пломбировки от несанкционированного доступа блока формирования опорных сигналов ТДЦК.463329.005
Место пломбировки

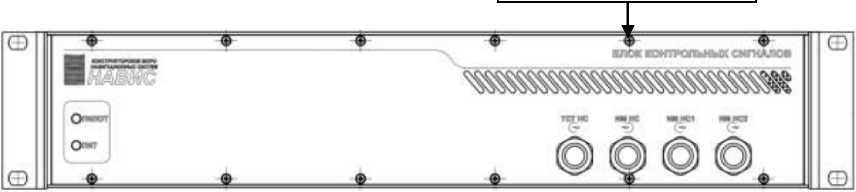

Рисунок 3 - Схема пломбировки от несанкционированного доступа блока контрольных сигналов ТДЦК.468211.004
