Номер по Госреестру СИ: 95235-25
95235-25 Термометры-манометры скважинные
(Обозначение отсутствует)
Назначение средства измерений:
Термометры-манометры скважинные (далее - термоманометры или приборы) предназначены для измерений давления и температуры среды в нефтяных, газовых, газоконденсатных и других скважинах.
Внешний вид.
Термометры-манометры скважинные
Рисунок № 1
Внешний вид.
Термометры-манометры скважинные
Рисунок № 2
Внешний вид.
Термометры-манометры скважинные
Рисунок № 3
Общие сведения
Дата публикации - 18.04.2025
Срок свидетельства -
Номер записи - 197010
ID в реестре СИ - 1425111
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Термометры-манометры скважинные,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ТехВеллСервисес" (ООО "ТВС")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)
"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."
Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.
В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).
Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 5
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№747 от 2025.04.16 Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Термометры-манометры скважинные (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ТехВеллСервисес" (ООО "ТВС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95235-25 |
Термометры-манометры скважинные, Обозначение отсутствует Общество с ограниченной ответственностью "ТехВеллСервисес" (ООО "ТВС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Кто поверяет Термометры-манометры скважинные (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 5 | 5 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Термометры-манометры скважинные (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Термометры-манометры скважинные имеют встроенное и внешнее программное обеспечение (далее - ПО). Метрологический значимым является только встроенное ПО, которое устанавливается на заводе-изготовителе во время производственного цикла и осуществляет функции преобразования, обработки и передачи измерительной информации. Конструкция термоманометров исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «Высокий» в соответствии с Р50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Well Ranger Software Interface |
|
Номер версии (идентификационный номер) ПО |
2.17 |
|
Цифровой идентификатор программного обеспечения |
Недоступен |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации 26.51.52-001-74148117-2024РЭ и паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 руководства по эксплуатации на термометры-манометры скважинные 26.51.52-001-74148117-2024РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1x10х - 1х107 Па».
ПравообладательОбщество с ограниченной ответственностью «ТехВеллСервисес» (ООО «ТВС»)
ИНН 7713535749
Юридический адрес: 125252, г. Москва, пр-д Березовой рощи, д. 12, помещ. 2/3
Web-сайт: www.tws.ru
Изготовитель
Общество с ограниченной ответственностью «ТехВеллСервисес» (ООО «ТВС») ИНН 7713535749Адрес: 125252, г. Москва, пр-д Березовой рощи, д. 12, помещ. 2/3
Web-сайт: www.tws.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии-Ростест» (ФБУ «НИЦ ПМ-Ростест»)Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru,
Web-сайт: www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «ТехВеллСервисес» (ООО «ТВС»)ИНН 7713535749
Юридический адрес: 125252, г. Москва, пр-д Березовой рощи, д. 12, помещ. 2/3
Web-сайт: www.tws.ru
Принцип действия термоманометров при измерениях давления основан на пьезоэлектрическом эффекте зависимости резонансной частоты чувствительного элемента от изменения линейного размера при воздействии давления. Принцип действия при измерениях температуры основан на зависимости частоты пьезоэлектрического резонатора от температуры. Сигналы постоянного тока, исходящие от измерительного моста, преобразуются в цифровой формат двумя Дельта-Сигма преобразователями.
К данному типу относятся термометры-манометры скважинные с заводскими номерами: 1476, 1477, 1478, 1479, 1480.
Конструктивно термоманометры выполнены в виде герметичного неразборного цилиндрического корпуса с резьбовым соединением, внутри которого расположены первичные преобразователи (ПП) давления и температуры, а также платы измерительных преобразователей сигналов от ПП.
Для связи термоманометров с внешним устройством (наземным блоком сбора данных), необходимым для сбора и индикации измеренных значений давления и температуры, и их передачи для дальнейшей обработки, используется одножильный соединительный кабель, при помощи которого также происходит подача электропитания на термоманометр непосредственно с наземного блока.
Наземный блок конструктивно выполнен в виде прямоугольного корпуса с ЖК-дисплеем, встроенным электронным модулем и источником питания. К одному наземному блоку могут быть подключены от 1 до 5 термометров-манометров скважинных.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен на корпус прибора методом гравировки.
Конструкция прибора не предусматривает нанесение знака поверки на средство измерений.
Пломбирование приборов не предусмотрено.
Общий вид наземного блока сбора данных указан на рисунке 1.
Общий вид термометров-манометров скважинных и место нанесения заводского номера указано на рисунке 2.

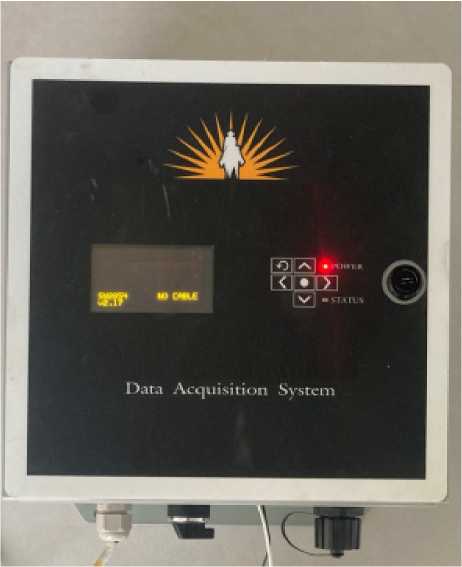

Рисунок 1 - Общий вид наземного блока сбора данных
заводского

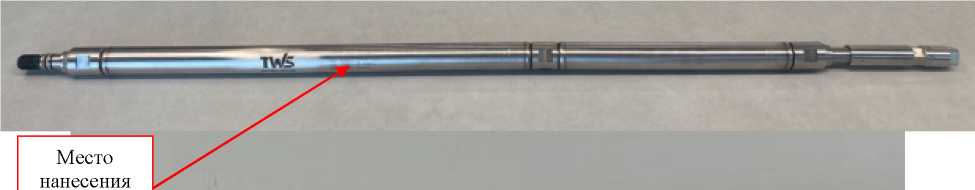

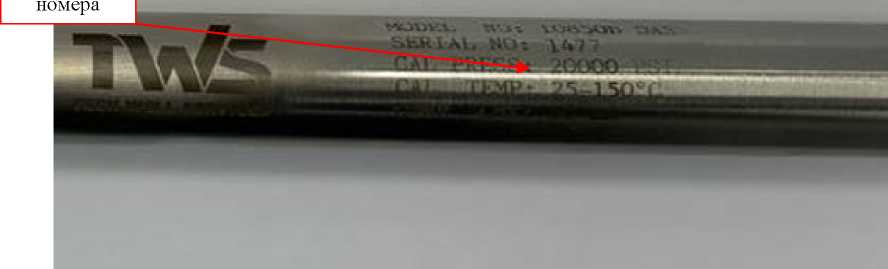

Рисунок 2 - Общий вид термометра-манометра скважинного. Обозначение места нанесения заводского номера
Метрологические и основные технические характеристики
систем постоянного контроля скважинного давления и температуры (внутрискважинный датчик) приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений абсолютного давления, МПа |
от 0,1 до 137,8 |
|
Пределы допускаемой приведенной погрешности измерений давления, % от ВПИ (1) (2) |
±0,025 |
|
Диапазон измерений температуры, °C |
от +25 до +150 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,1 |
|
Примечания:
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Разрешающая способность по давлению, МПа |
0,000069 |
|
Разрешающая способность по температуре, °С |
0,005 |
|
Цифровой выходной сигнал |
Modbus RTU/TCP (посредством интерфейса RS 485/Ethernet) |
|
Напряжение питания, В
|
220 24 |
|
Габаритные размеры термоманометра, мм, не более:
|
25,4 898 |
|
Габаритные размеры наземного блока, мм, не более:
|
260 260 190 |
|
Масса термоманометра, кг, не более |
0,96 |
|
Масса наземного блока, кг, не более |
4,30 |
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации термоманометра: - температура окружающей среды, °C |
от + 25 до +150 |
|
Рабочие условия эксплуатации наземного блока:
- атмосферное давление, кПа |
от -40 до +75 80 от 84 до 106,7 |
