Номер по Госреестру СИ: 75815-25
75815-25 Резервуары стальные горизонтальные для хранения жидких сред
(РГх)
Назначение средства измерений:
Резервуары стальные горизонтальные для хранения жидких сред РГх (далее -резервуары) предназначены для измерений объема светлых нефтепродуктов, воды и других неагрессивных жидкостей (далее - жидкостей).

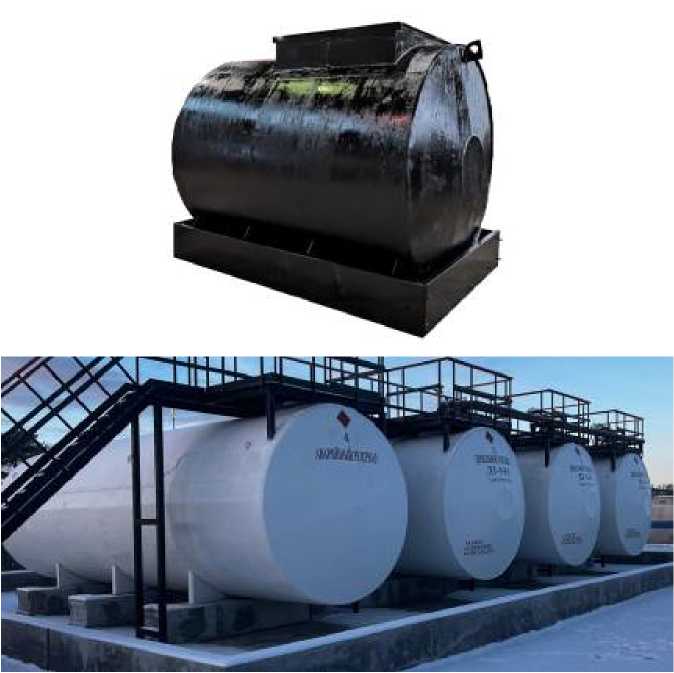

Внешний вид.
Резервуары стальные горизонтальные для хранения жидких сред
Рисунок № 1
Общие сведения
Дата публикации - 22.04.2025
Срок свидетельства - 18.04.2030
Номер записи - 197026
ID в реестре СИ - 1425149
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Резервуар стальной горизонтальный для хранения жидких сред РГх, РГСД-30-3, Резервуар стальной горизонтальный для хранения жидких сред РГх, РГС-20-1,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Вектор" (ООО "Вектор")
Страна - РОССИЯ
Населенный пункт - г. Серпухов, Московская обл.
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник является модернизированной копией реестра "Утверждённые типы средств измерений" (https://fgis.gost.ru/fundmetrology/registry/4) и содержит сведения о типах СИ, применяемых в сфере обеспечения единства измерений.
В отличии от официального Реестра справочник имеет систему предварительных фильтров:
- по типу производства (серийное или единичное);
- по группам стран (отечественные, импортные или все типы СИ);
- по наличию поверок в ФГИС АРШИН;
- по областям измерений.
Данные выводятся одной таблицей без необходимости "проваливаться" в каждую из записей для уточнения сведений. При наличии ОТ и МП приводится ссылка на ФГИС АРШИН. В таблице реализована система поиска и сортировки по любому из полей.
Справочник содержит более 100 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок - 11
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1936 от 2019.08.20 Об утверждении типов средств измерений
№1661 от 2020.10.02 О внесении изменений в приказ 1589 от 23.09.2020 "О внесении изменений в описание типа СИ Резервуары стальные горизонтальные для хранения жидких сред РГх"
№770 от 2025.04.18 ПРИКАЗ Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Резервуары стальные горизонтальные для хранения жидких сред (РГх)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Вектор" (ООО "Вектор")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80331-20 28.12.2025 |
Колонки топливораздаточные переносные с ручным приводом , КР-40-1-0,25М Общество с ограниченной ответственностью "Вектор" (ООО "Вектор") (РОССИЯ г. Серпухов, Московская обл.) |
ОТ МП |
1 год |
|
75815-25 18.04.2030 |
Резервуары стальные горизонтальные для хранения жидких сред, РГх Общество с ограниченной ответственностью "Вектор" (ООО "Вектор") (РОССИЯ г. Серпухов, Московская обл.) |
ОТ МП |
5 лет |
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Кто поверяет Резервуары стальные горизонтальные для хранения жидких сред (РГх)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "КИПР" (RA.RU.312109) | 11 | 11 | 0 | 0 | 11 | 11 | 0 |
Стоимость поверки Резервуары стальные горизонтальные для хранения жидких сред (РГх)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара методом печати, а также на маркировочную табличку, расположенную на внутренней стенке технологического колодца или в другом легкодоступном для осмотра месте методом лазерной гравировки, как это показано на рисунке 2.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» ВЕК.ХХ(Х).00.00.00 РЭ «Резервуары стальные горизонтальные для хранения жидких сред РГх. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;
ТУ 28.99.39.190-011-68895675-2018 Резервуары стальные горизонтальные для хранения жидких сред РГх. Технические условия (с Изменениями №1);
ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
ПравообладательОбщество с ограниченной ответственностью «Вектор» (ООО «Вектор»)
ИНН 7729666497
Юридический адрес: РФ, 142279, Московская обл., го. Серпухов, тер. Оболенск-1, д. 1, помещ. 1
Телефон (факс): +7(495) 544-2-987
Е-mail: vector01@bk.ru
Изготовитель
Общество с ограниченной ответственностью «Вектор» (ООО «Вектор»)ИНН 7729666497
Адрес: РФ, 142279, Московская обл., го. Серпухов, тер. Оболенск-1, д. 1, помещ. 1
Телефон (факс): +7(495) 544-2-987
Е-mail: vector01@bk.ru
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8
Телефон (факс): +7 (495) 491-78-12
Е-mail: sittek@mail.ru
Правообладатель
Общество с ограниченной ответственностью «Вектор» (ООО «Вектор»)ИНН 7729666497
Юридический адрес: РФ, 142279, Московская обл., го. Серпухов, тер. Оболенск-1, д. 1, помещ. 1
Телефон (факс): +7(495) 544-2-987
Е-mail: vector01@bk.ru
Принцип действия резервуаров основан на определении объёма жидкости по градуировочной таблице резервуара с использованием результата измерений уровня жидкости в данном резервуаре.
Резервуар представляет собой горизонтальный стальной цилиндрический сосуд с коническими, усеченно-коническими и плоскими днищами.
Резервуары выпускаются в модификациях: РГС - с одностенным или РГСД -с двустенным корпусом. Конструктивно резервуары обоих модификаций могут производиться одно- или многокамерными, а также в арктическом исполнении.
Условное обозначение резервуаров при заказе:
РГх-ХХХ-ХА
где Р - резервуар;
Г - горизонтальный;
х - С - стальной;
СД - стальной двустенный;
XXX - вместимость в кубических метрах (от 2 до 100);
X - количество камер:
А - арктическое исполнение.
Общий вид резервуаров представлен на рисунке 1.
Заводской номер резервуара в виде цифрового обозначения, состоящего из двух арабских цифр года выпуска и трёх арабских цифр номера, разделённых наклонной чертой, наносится на маркировочную табличку, расположенную на внутренней стенке технологического колодца или в другом легкодоступном для осмотра месте методом лазерной гравировки, как это показано на рисунке 2.
Пломбирование резервуаров не предусмотрено.
Рисунок 1 - Общий вид резервуаров
Место нанесения знака утверждения типа
ООО <йекторч
Мссксккда и&* - гл>- С^гм1гдо*« rftp. Обаленск-1. Д-1 ■ ЛОА. I ie»_: И*М]М4-»вЛ в-™*: vec(ert11 StA^J
Заводской № 24/037 •— Год выпуска: 2024 г.
Общий объем резервуара, м’:
Объем первой камеры, м _ .
Объем второй камеры, »*:__
Масс резервуара, кг:_________
20
-1-Q
10
4000
Рисунок 2 - Маркировочная табличка резервуара
Место нанесения заводского номера
резервуаров приведены в таблицах 1 - 4.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость резервуара, м3 |
от 2 до 100 |
|
Минимальный объём камеры, для многокамерных резервуаров, м3, не менее |
1 |
|
Пределы допускаемой относительной погрешности вместимости, % |
±0,3 |
Таблица 2 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Пробное давление, МПа (кгс/см2), не более Рабочее давление, МПа (кгс/см2), не более |
0,025 (0,25) 0,02 (0,2) |
|
Температура измеряемой среды*, °С |
от -40 до +90 |
|
Условия эксплуатации:
|
от -40 до +50 90 |
|
*- для арктического исполнения от -65 до +90 °С и -65 до +50 °С, соответственно | |
Таблица 3 - Основные технические характеристики для модификации РГС
|
Обозначение |
Количеств о стенок |
Количество камер (отсеков) |
Номинальная вместимость, м |
Масса*, кг, не более |
Габаритные размеры**, мм, не более | ||
|
внешний диаметр |
длина | ||||||
|
РГС- |
2 |
1 |
1; 2 |
2 |
1000 |
2000 |
3300 |
|
3 |
3 |
1200 |
2200 |
3400 | |||
|
5 |
5 |
1400 |
2200 |
4100 | |||
|
10 |
1; 2; 3 |
10 |
2000 |
2800 |
5900 | ||
|
15 |
15 |
2650 |
2800 |
7600 | |||
|
16 |
16 |
2750 |
2800 |
7950 | |||
|
20 |
20 |
3250 |
2800 |
9350 | |||
|
25 |
25 |
3900 |
2800 |
11100 | |||
|
30 |
30 |
4050 |
2800 |
9950 | |||
|
35 |
1; 2; 3; 4 |
35 |
4100 |
2800 |
10200 | ||
|
40 |
40 |
4600 |
2800 |
11500 | |||
|
50 |
1; 2; 3; 4; 5 |
50 |
5400 |
2800 |
13500 | ||
|
60 |
60 |
7150 |
2800 |
14600 | |||
|
75 |
75 |
8150 |
3300 |
15000 | |||
|
80 |
80 |
9550 |
3300 |
15700 | |||
|
100 |
100 |
11000 |
3300 |
16200 | |||
|
*- При изготовлении резервуара с усиленными санями, общая масса резервуара с санями не должна превышать значения, приведённого в таблице, увеличенного на 20 % **- Габаритная высота резервуаров не должна превышать внешний диаметр резервуара увеличенный на 1500 мм | |||||||
Таблица 4 - Основные технические характеристики для модификации РГСД
|
Обозначение резервуара |
Количество стенок |
Количество камер (отсеков) |
Номинальная вместимость, м |
Масса*, кг, не более |
Габаритные размеры**, мм, не более | ||
|
внешний диаметр |
длина | ||||||
|
РГСД- |
2 |
2 |
1; 2 |
2 |
1200 |
2200 |
3200 |
|
3 |
3 |
1350 |
2200 |
3400 | |||
|
5 |
5 |
2400 |
2200 |
4100 | |||
|
10 |
1; 2; 3 |
10 |
5400 |
2400 |
7200 | ||
|
15 |
15 |
4650 |
2400 |
7600 | |||
|
16 |
16 |
5750 |
2400 |
7950 | |||
|
20 |
20 |
6350 |
2850 |
9550 | |||
|
25 |
25 |
7400 |
2850 |
10100 | |||
|
30 |
30 |
7650 |
2850 |
10950 | |||
|
35 |
1; 2; 3; 4 |
35 |
8750 |
2850 |
11500 | ||
|
40 |
40 |
9800 |
2850 |
12000 | |||
|
50 |
1; 2; 3; 4; 5 |
50 |
11450 |
2850 |
14500 | ||
|
60 |
60 |
14700 |
2850 |
15000 | |||
|
75 |
75 |
19350 |
3300 |
15200 | |||
|
80 |
80 |
21700 |
3300 |
15800 | |||
|
100 |
100 |
22900 |
3300 |
16300 | |||
|
*- При изготовлении резервуара с усиленными санями, общая масса резервуара с санями не должна превышать значения, приведённого в таблице, увеличенного на 20 % **- Габаритная высота резервуаров не должна превышать внешний диаметр резервуара увеличенный на 1500 мм | |||||||
