Номер по Госреестру СИ: 95251-25
95251-25 Измерители крутящего момента силы
(TES)
Назначение средства измерений:
Измерители крутящего момента силы TES (далее - измерители) предназначены для измерений крутящего момента силы по/против часовой стрелки при проведении поверки и калибровки средств измерений в качестве рабочего эталона 2-го разряда и/или в качестве средств измерений согласно государственной поверочной схемы для средств измерений крутящего момента силы, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии № 2152 от «06» сентября 2024 г.
Внешний вид.
Измерители крутящего момента силы
Рисунок № 1
Общие сведения
Дата публикации - 22.04.2025
Срок свидетельства - 18.04.2030
Номер записи - 197027
ID в реестре СИ - 1425150
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Shanghai UB Machinery Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№770 от 2025.04.18 ПРИКАЗ Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Измерители крутящего момента силы (TES)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Shanghai UB Machinery Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92797-24 02.08.2029 |
Ключи динамометрические предельные, NovaTork Shanghai UB Machinery Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
95251-25 18.04.2030 |
Измерители крутящего момента силы, TES Shanghai UB Machinery Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
95252-25 18.04.2030 |
Измерители крутящего момента силы, TEQ Shanghai UB Machinery Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.
Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.
Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Кто поверяет Измерители крутящего момента силы (TES)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Измерители крутящего момента силы (TES)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Описание и работа» документа «Измерители крутящего момента силы TES. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений крутящего момента силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 сентября 2024 г. № 2152;
«Измерители крутящего момента силы TES. Стандарт предприятия», Shanghai UB Machinery Co., Ltd, Китай.
ПравообладательShanghai UB Machinery Co., Ltd, Китай
Адрес: No.168, Qianqiao Road, Qingcun Town, Fengxian District, Shanghai, China Телефон: +86-21-63678175
E-mail: sales@novatork.com
Web -сайт: http s://www.novatork.com
Изготовитель
Shanghai UB Machinery Co., Ltd, КитайАдрес: No.168, Qianqiao Road, Qingcun Town, Fengxian District, Shanghai, China Телефон: +86-21-63678175
E-mail: sales@novatork.com
Web-сайт: https://www.novatork.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Shanghai UB Machinery Co., Ltd, КитайАдрес: No.168, Qianqiao Road, Qingcun Town, Fengxian District, Shanghai, China Телефон: +86-21-63678175
E-mail: sales@novatork.com
Web -сайт: http s://www.novatork.com
Принцип действия измерителей заключается в преобразовании деформации упругого тела первичного измерительного преобразователя с наклеенными на нем тензорезисторами в пропорциональный приложенному крутящему моменту силы сигнал разбаланса тензометрического моста. Электрические сигналы разбаланса поступают в измерительный усилитель, где осуществляется их преобразование и обработка с выводом значений на дисплей.
Конструктивно измерители изготовлены из стали высокой прочности и выполнены в корпусе прямоугольной формы. На верхней плоскости корпуса измерителей расположены дисплей и кнопки управления, а на торцевой плоскости - присоединительное гнездо.
Измерители выпускаются в следующих модификациях: TES112, TES225, TES240, TES275, TES3150, TES3250, TES3400, TES4650, TES41100 которые различаются между собой метрологическими и техническими характеристиками.
Цветовое исполнение измерителей может меняться по требованию заказчика или по решению изготовителя.
Идентификация измерителей осуществляется визуальным осмотром корпуса, на котором отображен товарный знак NovaTork®, информация о модификации и диапазоне измерений, нанесенные методом окраски. Заводской номер имеет буквенно-цифровое обозначение, состоящее из букв латинского алфавита и арабских цифр. Заводской номер наносится на основание измерителя методом гравировки или окрашивания.
Нанесение знака поверки на измерители не предусмотрено.
Пломбирование измерителей не предусмотрено, ограничение от несанкционированного доступа обеспечивается конструкцией измерителей, которая может быть вскрыта только при помощи специального инструмента.

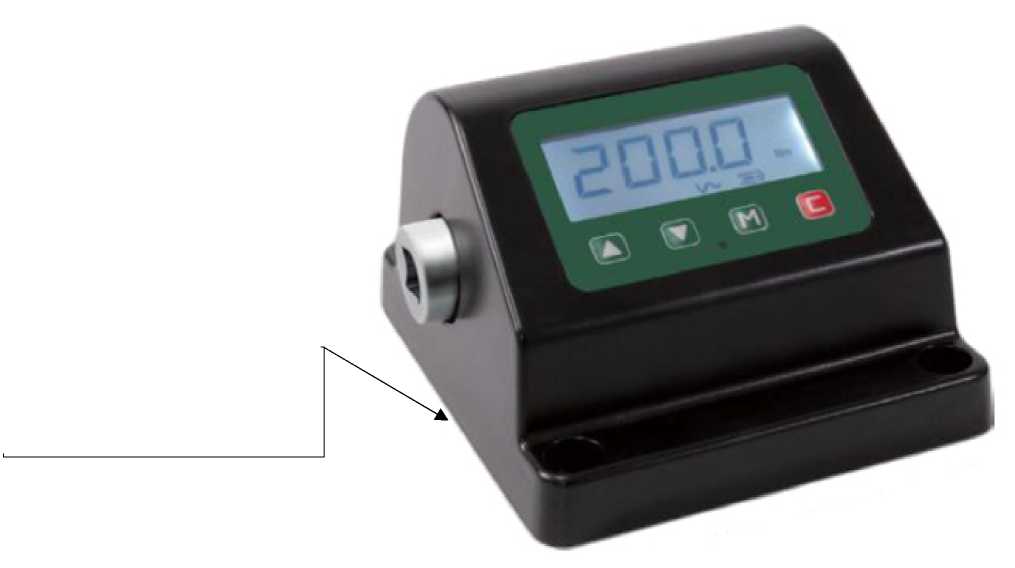

Общий вид измерителей приведён на рисунке 1.
Место нанесения заводского номера (на основании измерителя)
Рисунок 1 - Общий вид измерителей TES
Таблица 1 - Метрологические характеристики
|
Модификация |
Диапазон измерений крутящего момента силы, 11-м |
Число разрядов индикации результатов измерений крутящего момента |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
|
TES112 |
от 1,2 до 12,0 |
4 |
±1 |
|
TES225 |
от 2,5 до 25,0 | ||
|
TES240 |
от 4,0 до 40,0 | ||
|
TES275 |
от 7,5 до 75,0 | ||
|
TES3150 |
от 15 до 150 | ||
|
TES3250 |
от 25 до 250 | ||
|
TES3400 |
от 40 до 400 | ||
|
TES4650 |
от 65 до 650 | ||
|
TES41100 |
от 110 до 1100 |
Таблица 2 - Технические характеристики
|
Модификация |
Размер присоединительного внутреннего квадрата, мм (дюйм) |
Г абаритные размеры (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
|
TES112 |
6,5 (1/4) |
150 х 160 х 100 |
3,4 |
|
TES225 |
9,52 (3/8) | ||
|
TES240 |
9,52 (3/8) | ||
|
TES275 |
9,52 (3/8) | ||
|
TES3150 |
12,7 (1/2) | ||
|
TES3250 |
12,7 (1/2) | ||
|
TES3400 |
12,7 (1/2) | ||
|
TES4650 |
19,05 (3/4) | ||
|
TES41100 |
19,05 (3/4) |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +10 до +35 90 |
|
Параметры электрического питания сети переменного тока:
|
от 187 до 242 50±1 |
|
Параметры электрического питания постоянного тока: - напряжение, В |
12±0,6 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
8760 |
