Принцип измерений газоанализаторов - электрохимический, основанный на измерении тока, вырабатываемого в результате электрохимической реакции в присутствии определяемого вещества на рабочем электроде (для определяемого компонента O2), и инфракрасный, основанный на селективном поглощении молекулами определяемого компонента электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им среды, содержащей определяемый компонент (для определяемого компонента СО2).

Способ отбора пробы - принудительный, определяемый газ подается встроенным в прибор вакуумным эжектором.

Конструктивно газоанализаторы представляют собой автоматические приборы непрерывного действия в стационарном исполнении. Газоанализаторы состоят из одного блока, который представляет собой корпус с размещенными внутри функциональными частями: воздушный фильтр, регулятор давления, пневматический клапан, вакуумный датчик, блок питания, датчик О2, датчик СО2, нормализатор сигнала, управляющий контроллер с дисплеем. Корпус анализаторов изготовлен из металлических листов.

Газоанализаторы изготавливаются в 3 моделях - ОХТА-мини, ОХТА-Флоупак, ОХТА-ТФ, которые отличаются системой отбора пробы, габаритными размерами и массой.

ОХТА-Флоупак использует свободный вход подачи пробы и калибровочных газов без контроля клапанами, способ отбора и подачи газовой смеси принудительный посредством эжектора Вентури, управляемого клапаном.

ОХТА-ТФ использует входы подачи, контролируемые сборкой клапанов, отдельно для пробы и 2-х калибровочных газов, способ отбора и подачи газовой смеси принудительный посредством эжектора Вентури, управляемого клапаном.

ОХТА-мини использует совмещенные входы подачи пробы и калибровочных газов, но с подключаемым клапанами для раздельной подачи с задней или передней панели прибора в зависимости от режима (анализ из линии или точечная проба из упаковки), способ отбора принудительный посредством электрического насоса.

Для передачи измерительной информации используется интерфейс Matrix 1020-70-0.

На лицевой панели газоанализаторов расположен дисплей закрытого типа с крышкой.

Функционально газоанализаторы обеспечивают:

- непрерывное автоматическое измерение концентрации O2 и/или CO2 в газовой смеси в упаковочных машинах и в воздухе;

• - установка нуля и наклона калибровочной кривой (калибровка по 1-й и 2-м точкам, по атмосферному воздуху и по газовой смеси);

• - контроль разрежения внутри газоанализатора при помощи датчика вакуума на предмет разгерметизации канала подачи пробы или его засорения и выдачи аварийного сигнала при выходе значения вакуума из диапазона;

• - выдача аварийного сигнала (реле типа «сухой контакт») при выходе концентрации определяемых газов за пределы диапазона (как выше, так и ниже заданного уровня);

• - выдача цифровых сигналов по интерфейсам для визуального контроля значения концентрации определяемых газов.

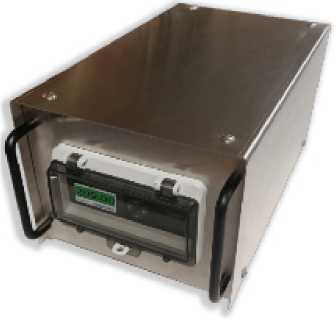

Общий вид газоанализаторов приведен на рисунке 1.

Нанесение знака поверки на газоанализаторы не предусмотрено. Газоанализаторы имеют серийные номера, которые в виде цифрового обозначения наносятся методом лазерной гравировки на идентификационную табличку (рисунок 2), закрепленную на задней стенке газоанализаторов.

Пломбирование от несанкционированного доступа не предусмотрено.

а) мод. ОХТА-Флоупак

б) мод. ОХТА-ТФ

Рисунок 1 - Общий вид газоанализаторов

"ЧЧ ООО¹¹ ШАГ

—---

МОДЕЛЬ- ОХТА-Фл-аупак Серкиным номер-_ooj!Z___

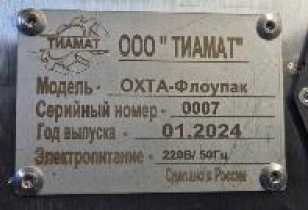

Рисунок 2 - Идентификационная табличка

Комплектность газоанализаторов приведена в таблице 5.

Таблица 5 - Комплект поставки газоанализаторов

Метрологические и основные технические характеристики газоанализаторов приведены в таблицах 2 - 3, показатели надежности - в таблице 4.

Таблица 2 - Метрологические характеристики газоанализаторов

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надежности
