Назначение средства измерений:
Комплексы внутритрубной диагностики ROM (далее - комплексы) предназначены для измерений остаточной толщины стенки трубопровода, координат остаточной толщины стенки трубопровода вдоль оси трубы и времени отражения эхо-сигнала при проведении внутритрубного диагностирования.
Внешний вид.
Комплексы внутритрубной диагностики
Рисунок № 1
Внешний вид.
Комплексы внутритрубной диагностики
Рисунок № 2
Внешний вид.
Комплексы внутритрубной диагностики
Рисунок № 3
Внешний вид.
Комплексы внутритрубной диагностики
Рисунок № 4
Внешний вид.
Комплексы внутритрубной диагностики
Рисунок № 5
Внешний вид.
Комплексы внутритрубной диагностики
Рисунок № 6
Общие сведения
Дата публикации - 24.04.2025
Срок свидетельства - 23.04.2030
Номер записи - 197081
ID в реестре СИ - 1425287
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ROM800, ROM400,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Корпоративные Энергетические Решения" (ООО "КЭР")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№804 от 2025.04.23 ПРИКАЗ Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Комплексы внутритрубной диагностики (ROM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Корпоративные Энергетические Решения" (ООО "КЭР")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95306-25 23.04.2030 |
Комплексы внутритрубной диагностики, ROM Общество с ограниченной ответственностью "Корпоративные Энергетические Решения" (ООО "КЭР") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Кто поверяет Комплексы внутритрубной диагностики (ROM)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Комплексы внутритрубной диагностики (ROM)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) «Optisonic SensorCal» предназначено для подготовки и настройки комплексов перед контролем трубопроводов.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
ПО «Optisonic View & Report» предназначено для выполнения контроля трубопровода, регистрации и визуализации измерений остаточной толщины стенки трубопровода с последующим сохранением результатов и их обработки.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Optisonic View & Report |
Optisonic SensorCal |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0 |
1.0 |
|
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Запись данных измерений» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТУ 4276-001-68948756-2024 «Комплексы внутритрубной диагностики ROM. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Корпоративные Энергетические Решения» (ООО «КЭР»)
ИНН 7704769620
Юридический адрес: 119002, г. Москва, б-р Смоленский, д. 24, стр. 2, эт. 1, помещ. 2 Телефон: +7 800 250-43-00
E-mail: info@cps-cis.ru
Web-сайт: https://cps-cis.ru/
Изготовитель
Общество с ограниченной ответственностью «Корпоративные Энергетические Решения» (ООО «КЭР»)ИНН 7704769620
Адрес: 119002, г. Москва, б-р Смоленский, д. 24, стр. 2, этаж 1 пом. 2 Телефон: +7 800 250-43-00
E-mail: info@cps-cis.ru
Web-сайт: https://cps-cis.ru/
Испытательный центр
Общество с ограниченной ответственностью «Омега Тест Групп» (ООО «ОТГ»)Адрес: 111141, г. Москва, ул. Плеханова, д. 15А стр. 3, помещ. 68/1, ком. 197-229 Телефон (факс): +7 (499) 302-01-37
E-mail: info@omega-tg.com
Web-сайт: omega-tg.com
Правообладатель
Общество с ограниченной ответственностью «Корпоративные Энергетические Решения» (ООО «КЭР»)ИНН 7704769620
Юридический адрес: 119002, г. Москва, б-р Смоленский, д. 24, стр. 2, эт. 1, помещ. 2 Телефон: +7 800 250-43-00
E-mail: info@cps-cis.ru
Web-сайт: https://cps-cis.ru/
Принцип действия комплексов основан на акустическом методе неразрушающего контроля.
Генератором импульсов формируются электрические сигналы, которые поступают на пьезоэлектрические преобразователи (ПЭП) и преобразуются в ультразвуковые колебания. Ультразвуковые колебания, формируемые ПЭП, распространяются в воде, проникают в стенку трубы, отражаясь от внутренней и внешней поверхности стенки трубы, возвращаются обратно, преобразуются ПЭП в электрический сигнал, который поступает на вход приемника комплекса, преобразуется в цифровой вид и обрабатывается при помощи специального программного обеспечения компьютера. По времени распространения ультразвуковых колебаний в стенке трубы от поверхности ввода ультразвука до внешней поверхности стенки трубы и обратно определяется остаточная толщина стенки трубопровода.
Комплексы состоят из составных частей:
-
- внутритрубного инспекционного прибора (ВИП), схематическое представление которого показано на рисунке 1, и состоящего из:
-
- переднего и заднего натяжных блоков (ROM 800-002);
-
- модулей привода (ROM 800-003) - три штуки на переднем блоке и три штуки на заднем;
-
- вращающегося барабана с ПЭП (ROM 800-001);
-
- одометра (ROM 800-004);
-
- модуля ведущих колес (FRS 000-002) - шесть штук на переднем блоке и шесть штук на заднем;
-
- кабельной сети;
-
- бортовой системы управления;
-
- управляемой кабельной лебедки (KTR400-E/ROM);
-
- оборудования управления ВИП, состоящего из блока питания (STE200) и пульта управления (BEP ROM);
-
- оборудования обработки информации, состоящего из компьютера, оснащенного PCI платой адаптера для приема информации по шине IXXAT CAN.
Комплексы изготавливаются в исполнениях ROM400 и ROM800, которые отличаются метрологическими и техническими характеристиками.
Пломбирование комплексов от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено Заводской номер в виде цифрового обозначения наносится методом нанесения краски на верхнюю панель пульта управления.
Общий вид комплексов представлен на рисунке 2.
Место нанесения заводского номера указано на рисунке 3.
ROM-soo-wa
RrtM-SuXHtU
й<>М-н«1-Мч
АОм-аМЛМЙ
FRS-DWMB2
ROM-6 Ш-003
| RDM-НИЙЙ
Рисунок 1 - Схематичное представление внутритрубного инспекционного прибора

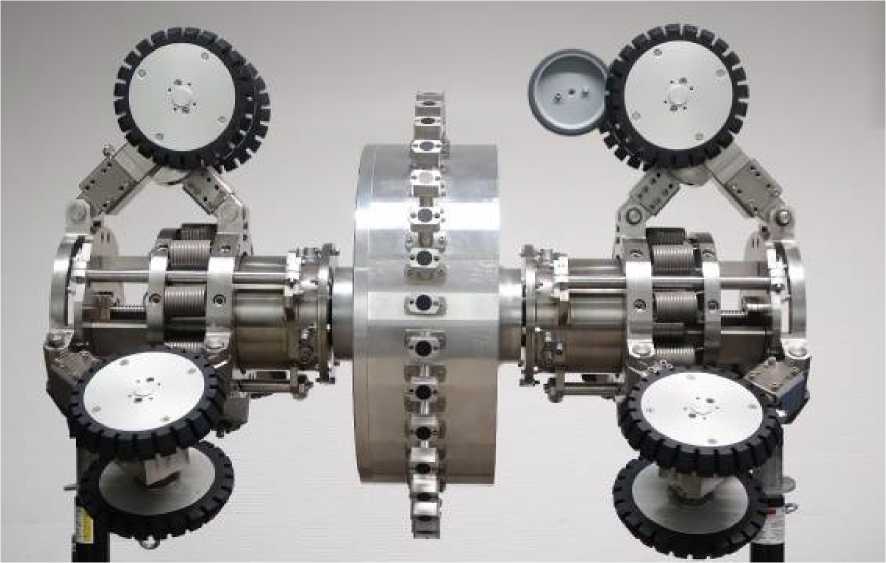

Внутритрубный инспекционный прибор
Рисунок 2 - Общий вид комплексов внутритрубной диагностики ROM (лист 1 из 3)

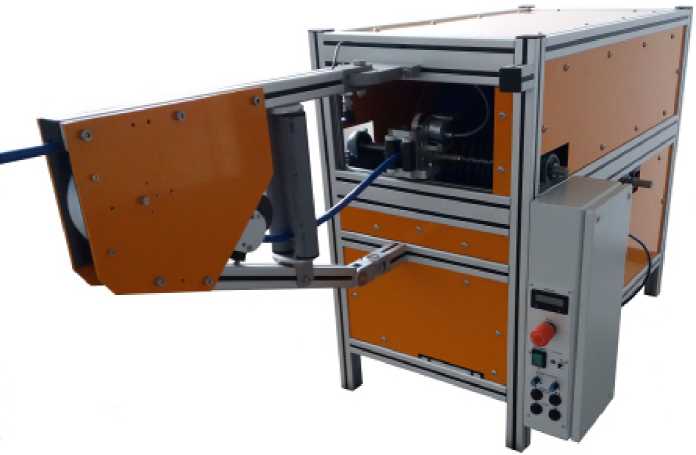

Управляемая кабельная лебедка (KTR400-E/ROM)
Пульт управления (BEP ROM)

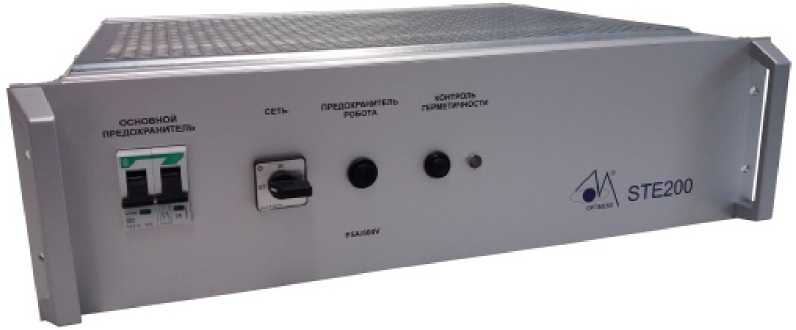

Блок питания (STE200)
Рисунок 2 (лист 2 из 3)

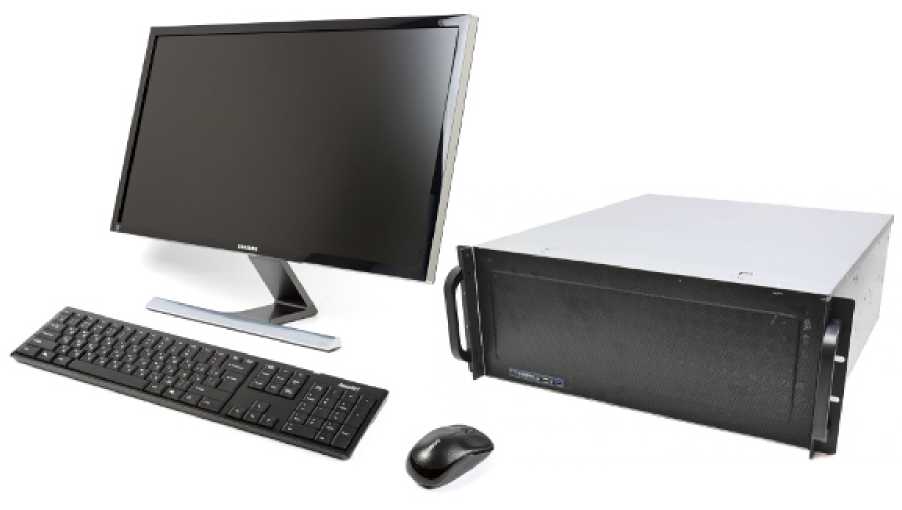

Оборудование обработки информации Рисунок 2 (лист 3 из 3)

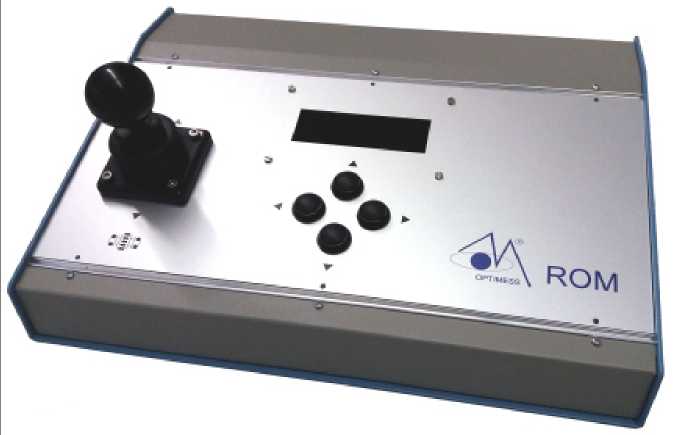

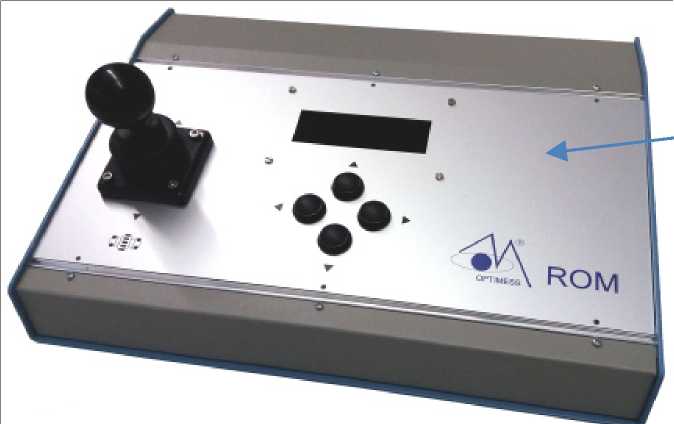

Место нанесения заводского номера
