Сведения о средстве измерений: 95313-25 Мановакуумметры показывающие

Номер по Госреестру СИ: 95313-25
95313-25 Мановакуумметры показывающие
(WIKA 232.50)

Назначение средства измерений:
Мановакуумметры показывающие WIKA 232.50 (далее - Мановакуумметры) предназначены для непрерывных измерений вакуумметрического и избыточного давлений жидких и газообразных сред.

сертификация программного обеспечения
Внешний вид. Мановакуумметры показывающие, http://oei-analitika.ru рисунок № 1
Внешний вид.
Мановакуумметры показывающие
Рисунок № 1
Внешний вид. Мановакуумметры показывающие, http://oei-analitika.ru рисунок № 2
Внешний вид.
Мановакуумметры показывающие
Рисунок № 2
Внешний вид. Мановакуумметры показывающие, http://oei-analitika.ru рисунок № 3
Внешний вид.
Мановакуумметры показывающие
Рисунок № 3
Внешний вид. Мановакуумметры показывающие, http://oei-analitika.ru рисунок № 4
Внешний вид.
Мановакуумметры показывающие
Рисунок № 4

Общие сведения

Дата публикации - 24.04.2025
Срок свидетельства - 23.04.2030
Номер записи - 197088
ID в реестре СИ - 1425294
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Тур 232.50.100, Нет модификации, WIKA 232.50.100, WIKA 232.50, WIKA 111/10, WIKA, 232.50.100, 232.50,

Производитель

Изготовитель - WIKA Automation Instrument Suzhou Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Справочник содержит информацию о юридических лицах и индивидуальных предпринимателях, осуществляющих деятельность в определенной области аккредитации. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.

Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.

Бесплатный

Статистика

Кол-во поверок - 117
Выдано извещений - 1
Кол-во периодических поверок - 117
Кол-во средств измерений - 45
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№804 от 2025.04.23 ПРИКАЗ Об утверждении типов средств измерений (14)

Наличие аналогов СИ: Мановакуумметры показывающие (WIKA 232.50)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений WIKA Automation Instrument Suzhou Co., Ltd.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95313-25
23.04.2030
Мановакуумметры показывающие, WIKA 232.50
WIKA Automation Instrument Suzhou Co., Ltd. (КИТАЙ )
ОТ
МП
1 год

Оренбург - административный центр Оренбургской области России и Оренбургского района, составляющий вместе с 10 сельскими поселениями отдельное муниципальное образование - город Оренбург со статусом городского округа. Один из крупнейших городов Южного Урала. Город расположен в Южном Приуралье, на реке Урал (Яик), недалеко от впадения в нее реки Сакмара. Оренбург находится в 1475 км к юго-востоку от Москвы.

В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Оренбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Оренбург.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Мановакуумметры показывающие (WIKA 232.50)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА"
(RA.RU.311232)
РСТ
  • WIKA 232.50
  • 7 0 7 0 7 0 7
    ФБУ "АМУРСКИЙ ЦСМ"
    (RA.RU.311498)
    РСТ
  • WIKA 232.50
  • 2 0 2 0 2 0 2
    ФБУ "КРЫМСКИЙ ЦСМ"
    (RA.RU.310576)
    РСТ
  • WIKA 232.50
  • 24 0 24 0 24 0 24
    ПАО "ЭЛЕКТРОВЫПРЯМИТЕЛЬ"
    (RA.RU.312030)
  • WIKA
  • 1 0 1 0 1 0 1
    ООО "АЗ-И"
    (RA.RU.312199)
  • WIKA 232.50.100
  • 2 2 0 2 0 0 0 0
    ФБУ "ВЛАДИМИРСКИЙ ЦСМ"
    (RA.RU.311222)
    РСТ
  • 232.50.100
  • 2 2 0 2 0 2 0 2
    АО "МЕДТЕХНИКА"
    (RA.RU.311218)
  • WIKA 232.50
  • 2 0 2 0 2 0 2
    ООО "ПРОЦЕССИНГОВЫЙ ЦЕНТР"
    (RA.RU.312946)
  • WIKA
  • 1 0 1 0 1 0 1
    ООО "ИТЦ Промтехсервис"
    (РОСС RU.0001.310055)
  • WIKA 111/10
  • 1 0 1 0 1 0 1
    ООО "АСУМС"
    (RA.RU.312418)
  • WIKA 232.50
  • 2 0 2 0 2 0 2
    ООО "ЦЭСНА"
    (RA.RU.312897)
  • Тур 232.50.100
  • 232.50
  • 232.50.100
  • 14 0 14 0 14 0 14
    ООО "РТ КЛЕВЕР"
    (RA.RU.314350)
  • WIKA
  • 14 0 14 0 14 0 14
    ООО "ТЕПЛОСЕРВИС"
    (RA.RU.314016)
  • WIKA 232.50
  • 3 3 0 3 0 0 0 0
    ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ"
    (RA.RU.311500)
  • Нет модификации
  • WIKA 232.50
  • WIKA
  • 42 33 0 42 1 42 0 42

    Стоимость поверки Мановакуумметры показывающие (WIKA 232.50)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульные листы паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в разделе «Описание» паспорта


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к средству измерения

    Приказ Росстандарта от 20 октября 2022 г. №2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

    Стандарт предприятия WIKA Automation Instrument Suzhou Co., Ltd.

    Правообладатель

    WIKA Automation Instrument Suzhou Co., Ltd., Китай

    Адрес: No. 81 Tayuan Road, High tech Zone, Suzhou City, P.R. China

    Тел.: +86 400 928 9600

    E-mail: info.cn@wika.com

    Изготовитель

    WIKA Automation Instrument Suzhou Co., Ltd., Китай
    Адрес: No. 81 Tayuan Road, High tech Zone, Suzhou City, P.R. China
    Тел.: +86 400 928 9600
    E-mail: info.cn@wika.com

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117А

    Правообладатель

    WIKA Automation Instrument Suzhou Co., Ltd., Китай
    Адрес: No. 81 Tayuan Road, High tech Zone, Suzhou City, P.R. China
    Тел.: +86 400 928 9600
    E-mail: info.cn@wika.com

    Приборы состоят из корпуса, упругого чувствительного элемента, передаточного механизма, циферблата со шкалой и стрелкой, защитного стекла.

    Принцип действия мановакуумметров основан на использовании зависимости между измеряемым давлением и упругой деформацией одновитковой или многовитковой трубчатой пружины. Передаточный механизм преобразует перемещение свободного конца пружины в угловое перемещение показывающей стрелки.

    Мановакуумметры выпускаются в трех модификациях: WIKA 232.50.63, WIKA 232.50.100, WIKA 232.50.160 которые отличаются диаметром корпуса и погрешностью измерений. Мановакуумметры модификаций WIKA 232.50.100 и WIKA 232.50.160 изготавливаются с радиальным и эксцентрично осевым размещением штуцера. Модификация WIKA 232.50.63 изготавливается с радиальным, осевым и эксцентрично осевым размещением штуцера.

    Корпуса мановакуумметров изготавливаются из нержавеющей стали.

    Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится циферблат мановакуумметра типографским способом.

    Пломбирование мановакуумметров не предусмотрено.

    Общий вид мановакуумметров представлен на рисунке 1.

    Место нанесения заводского номера представлено на рисунке 2.

    Место нанесения знака поверки представлено на рисунке 3.

    Внешний вид. Мановакуумметры показывающие (WIKA 232.50), http://oei-analitika.ru
    Внешний вид. Мановакуумметры показывающие (WIKA 232.50), http://oei-analitika.ru

    Ри с уно к 1 - Общий вид мановакуумметров

    Внешний вид. Мановакуумметры показывающие (WIKA 232.50), http://oei-analitika.ru

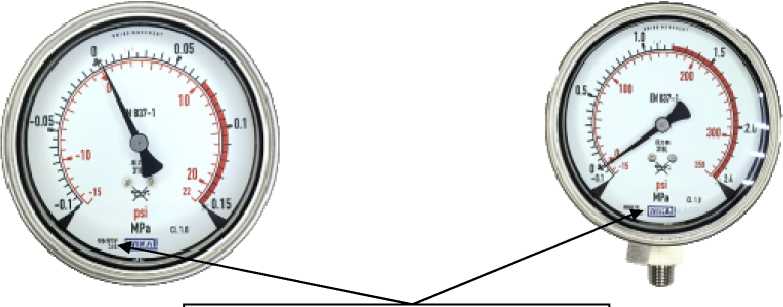

    Место нанесения заводского номера

    Рисунок 2 - Места нанесения заводского номера

    Внешний вид. Мановакуумметры показывающие (WIKA 232.50), http://oei-analitika.ru

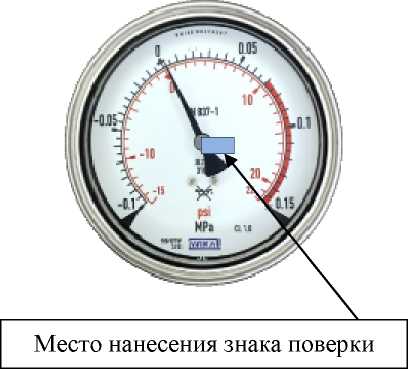

    Рисунок 3 - Место нанесения знака поверки


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Мановакуумметры показывающие

    WIKA 232.50

    1 шт.

    Паспорт

    1 шт.


    Основные метрологические и технические характеристики приведены в таблице 2.

    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение для модификации

    WIKA

    232.50.63

    WIKA

    232.50.100

    WIKA

    232.50.160

    Диапазон измерений, МПа1)

    от -0,1 до 0,15 от -0,1 до 2,4

    Пределы допускаемой основной приведенной (к диапазону измерений) погрешности прибора, %2)3)

    ±1,6

    ±1,0

    Вариация показаний, % от диапазона измерений

    М

    Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, %/10°С

    ±0,4

    Продолжение таблицы 1

    Наименование характеристики

    Значение для модификации

    WIKA

    232.50.63

    WIKA

    232.50.100

    WIKA

    232.50.160

    Нормальные условия эксплуатации:

    • -   температура окружающей среды, °C

    • -   относительная влажность, %, не более

    • -   атмосферное давление, кПа

    от +15 до +25

    98

    от 84 до 106,7

    Примечание:

    • 1) Диапазон измерений равен диапазону показаний. Приборы могут быть отградуированы в других единицах измерения давления, допущенных к применению в Российской Федерации.

    • 2) Класс точности приборов соответствует пределу их допускаемой основной приведенной к диапазону измерений погрешности.

    • 3) Класс точности указывается в паспорте средства измерений и на шкале манометров в виде абсолютного значения c индексом CL.

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение для модификации

    WIKA

    232.50.63

    WIKA

    232.50.100

    WIKA

    232.50.160

    Температура измеряемой среды, °C:

    от -40 до +200

    Присоединение, штуцер с наружной резьбой*

    М12х1,5; М20х1,5;

    G%B; G^B; % NPT; Ц NPT

    Габаритные размеры (диаметр корпуса хдлина х высота), мм, не более*:

    - с радиально расположенным штуцером;

    63х95х35

    102х135х55

    162х190х55

    - с эксцентрично осевым расположенным штуцером

    63х75х65

    102х105х90

    162х175х90

    - с осевым расположенным штуцером

    63х75х65

    Масса, кг, не более:

    0,2

    0,7

    1,2

    Рабочие условия эксплуатации:

    • -   температура окружающей среды, °C:

    • -   относительная влажность, %, не более

    от -40 до + 60

    98

    * - В зависимости от исполнения, конкретное значение приведено в паспорте.

    Таблица 3- Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет

    10
