Сведения о средстве измерений: 95314-25 Манометры дифференциальные показывающие

Номер по Госреестру СИ: 95314-25
95314-25 Манометры дифференциальные показывающие
(CAPSUHELIC)

Назначение средства измерений:
Манометры дифференциальные показывающие CAPSUHELIC (далее - манометры) предназначены для непрерывных измерений дифференциального и избыточного давлений.

сертификация программного обеспечения
Внешний вид. Манометры дифференциальные показывающие, http://oei-analitika.ru рисунок № 1
Внешний вид.
Манометры дифференциальные показывающие
Рисунок № 1
Внешний вид. Манометры дифференциальные показывающие, http://oei-analitika.ru рисунок № 2
Внешний вид.
Манометры дифференциальные показывающие
Рисунок № 2
Внешний вид. Манометры дифференциальные показывающие, http://oei-analitika.ru рисунок № 3
Внешний вид.
Манометры дифференциальные показывающие
Рисунок № 3

Общие сведения

Дата публикации - 24.04.2025
Срок свидетельства - 23.04.2030
Номер записи - 197089
ID в реестре СИ - 1425295
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - "DWYER INSTRUMENTS, Inc"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Отчет в графической и табличной форме показывает по годам наполнение ФГИС ФРШИН новыми типами СИ в разрезе областей измерений, стран и производителей СИ.

Бесплатный

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№804 от 2025.04.23 ПРИКАЗ Об утверждении типов средств измерений (14)

Наличие аналогов СИ: Манометры дифференциальные показывающие (CAPSUHELIC)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений "DWYER INSTRUMENTS, Inc"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95314-25
23.04.2030
Манометры дифференциальные показывающие, CAPSUHELIC
"DWYER INSTRUMENTS, Inc" (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год

Современная Пермь - крупный промышленный центр на востоке европейской части России и третий по величине город в стране после Москвы и Санкт-Петербурга (799,68 кв. км).

Градообразующей осью Перми исторически является река Кама, приток Волги и главная река Западного Урала. Вдоль берегов Камы город протянулся на 70 км, уступая по длине только Санкт-Петербургу и Сочи.

Пермь - один из крупнейших промышленных центров страны. Ведущими отраслями экономики города являются машиностроение, нефте- и газопереработка, электроэнергетика, химия и нефтехимия, пищевая промышленность, деревообработка и полиграфия.

Пересечение трансконтинентальных автомобильных, железнодорожных и воздушных линий делает Пермь значительным транспортным узлом и логистическим центром Урала. Кама - пятая по длине река в Европе. Водный путь по Каме приведет вас в направлении пяти морей - Азовского, Черного, Каспийского, Белого и Балтийского. Автолюбители могут добраться до Перми по федеральной трассе Москва-Чита. Международный аэропорт Большое Савино осуществляет регулярные авиаперевозки по России и за рубеж, имеет пограничные и таможенные службы.

Отчет "Анализ рынка поверки в Перми" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пермь.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Манометры дифференциальные показывающие (CAPSUHELIC)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Манометры дифференциальные показывающие (CAPSUHELIC)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится типографским способом на титульные листы паспорта и на маркировочную этикетку, приклеиваемую на боковую поверхность манометра.


Сведения о методиках измерений

Сведения о методиках (методах) измерений
приведены в разделе «Описание» паспорта


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к средству измерения

Приказ Росстандарта от 31 августа 2021 г. №1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1-105 Па»;

Стандарт предприятия «DWYER INSTRUMENTS, Inc».

Правообладатель

«DWYER INSTRUMENTS, Inc», США

Адрес: 102 Indiana Hwy. 212,P.O. Box 373Michigan City, IN 46360 (46361), USA Тел.: + 219 879-8000

Факс: + 219 872-9057

Web-сайт: www.dwyer-inst.com

Изготовитель

«DWYER INSTRUMENTS, Inc», США
Адрес: 102 Indiana Hwy. 212,P.O. Box 373Michigan City, IN 46360 (46361), USA
Тел.: + 219 879-8000
Факс: + 219 872-9057
Web-сайт: www.dwyer-inst.com

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117А

Правообладатель

«DWYER INSTRUMENTS, Inc», США
Адрес: 102 Indiana Hwy. 212,P.O. Box 373Michigan City, IN 46360 (46361), USA Тел.: + 219 879-8000
Факс: + 219 872-9057
Web-сайт: www.dwyer-inst.com

Принцип действия манометров заключается в следующем: под воздействием давления происходит смещение диафрагмы и калиброванной пружины, вызывающих изменение напряженности магнитного поля. Спираль свободно перемещается пропорционально напряженности магнитного поля, смещая стрелку относительно шкалы.

Манометры представляют собой однострелочные приборы с корпусом из литого алюминия, пропитанного твердым покрытием, чувствительным элементом в виде диафрагмы. Диафрагма связана пластинчатой калиброванной пружиной с магнитом, расположенным вблизи спирали. Спираль имеет высокую магнитную проницаемость и совмещается с линиями магнитного поля, сохраняя, таким образом, минимальный зазор между внешней кромкой спирали и магнитом.

Корпуса манометров выполнены в неразборном исполнении.

Манометры изготавливаются в двух модификациях 4015 и 4080, которые отличаются диапазоном измерений.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится типографским способом на маркировочную этикетку, приклеиваемую на боковую поверхность манометра.

Пломбирование корпуса манометров не предусмотрено.

Общий вид манометров представлен на рисунке 1.

Место нанесения заводского номера представлено на рисунке 2.

Место нанесения знака поверки представлено на рисунке 3.

Внешний вид. Манометры дифференциальные показывающие (CAPSUHELIC), http://oei-analitika.ru

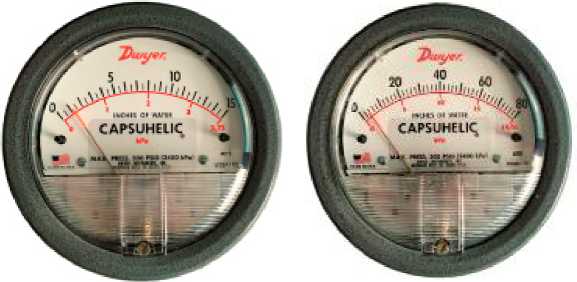

Р и с ун о к 1

Общий вид манометров

Внешний вид. Манометры дифференциальные показывающие (CAPSUHELIC), http://oei-analitika.ru

Места нанесения заводского номера и знака утверждения типа

Р и с ун о к 2

Места нанесения заводского номера и знака утверждения типа

Внешний вид. Манометры дифференциальные показывающие (CAPSUHELIC), http://oei-analitika.ru

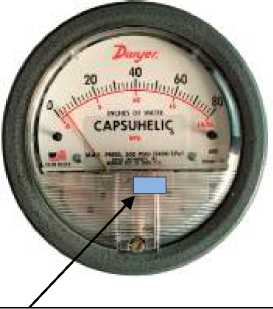

Место нанесения знака поверки

Рисунок 3 - Место нанесения знака поверки


Таблица 4 -

Наименование

Обозначение

Количество

Манометры дифференциальные показывающие

CAPSUHELIC

1 шт.

Паспорт

1 шт.

Монтажный комплект

1 шт.


Основные метрологические и технические характеристики приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение для модификаций

4015

4080

Диапазон измерений давлений, кПа1)

от 0 до 3,73

от 0 до 19,91

Пределы допускаемой основной приведенной (к диапазону измерений) погрешности прибора, %2)3)

±3,0

Вариация показаний, % от диапазона измерений

м

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, %/°С

±0,1

Нормальные условия эксплуатации:

  • -   температура окружающей среды, °C

  • -   относительная влажность, %, не более

  • -   атмосферное давление, кПа

от +15 до +25

98

от 84 до 106,7

Примечание:

  • 1) Диапазон измерений равен диапазону показаний. Приборы могут быть отградуированы в других единицах измерения давления, допущенных к применению в Российской Федерации.

  • 2) Класс точности приборов соответствует пределу их допускаемой основной приведенной к диапазону измерений погрешности.

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение для модификаций

4015

4015

Температура измеряемой среды, °C:

от -40 до +200

Рабочая среда

Воздух, совместимые газы и жидкости на основе масла

Габаритные размеры (диаметр корпуса хглубина), мм, не более

128х80

Масса, кг, не более:

1,5

Рабочие условия эксплуатации:

  • -   температура окружающей среды, °C:

  • -   относительная влажность, %, не более

от -55 до + 70

98

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Средний срок службы, лет

10
