Номер по Госреестру СИ: 95345-25
95345-25 Приборы для измерений температуры жидких металлов портативные
(EVRAZTEMPOLAB ETLM-12)
Внешний вид.
Приборы для измерений температуры жидких металлов портативные
Рисунок № 1
Общие сведения
Дата публикации - 30.04.2025
Срок свидетельства - 28.04.2030
Номер записи - 197128
ID в реестре СИ - 1425366
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ETLM-12, -,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ЕВРАЗИЙСКИЕ ПРИБОРЫ" (ООО "ЕВРАЗИЙСКИЕ ПРИБОРЫ")
Страна - РОССИЯ
Населенный пункт - г. Липецк
Уведомление о начале осуществления предпринимательской деятельности -
Отчет «MV_16. Поверки с применением СИ (Средства измерений, применяемые при поверке)» предназначен для вывода информации о поверках, выполненных с использованием конкретных средств измерений.
Особенности отчета:
-
Начальный этап работы:
Пользователю предоставляется возможность выбрать один из следующих вариантов:
- Ввести регистрационный номер СИ в реестре;
- Указать наименование СИ, применяемого при поверке (достаточно ввести не менее 5 символов).
Для удобства можно также задать временной диапазон поверок, указав год начала и окончания.
-
Условия отображения данных:
Отчет позволяет сформировать и отобразить данные о поверках только в случае, если их количество не превышает 40 000 записей. При превышении этого лимита результат не отображается, и пользователю предлагается уточнить параметры поиска.
-
Информация в таблице:
Таблица содержит ключевую информацию о поверках, такие как:
- Регистрационный номер типа СИ;
- Наименование типа СИ;
- Заводской номер;
- Организация, выполнившая поверку;
- Дата проведения поверки;
- Срок действия поверки;
- Номер свидетельства о поверке;
- Владелец СИ;
- Дополнительные сведения.
-
Детализация данных:
Данные можно детализировать, переходя по ссылкам на документы поверок. Это позволяет получить доступ к полным результатам поверок и соответствующим документам.
-
Удобство анализа:
Отчет предоставляет структурированный и удобный доступ к данным о поверках с применением средств измерений, обеспечивая инструмент для анализа и контроля метрологической деятельности.
Бесплатный
Статистика
Кол-во поверок - 12
Выдано извещений - 1
Кол-во периодических поверок - 2
Кол-во средств измерений - 11
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№838 от 2025.04.28 ПРИКАЗ Об утверждении типов средств измерений (13)
Наличие аналогов СИ: Приборы для измерений температуры жидких металлов портативные (EVRAZTEMPOLAB ETLM-12)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ЕВРАЗИЙСКИЕ ПРИБОРЫ" (ООО "ЕВРАЗИЙСКИЕ ПРИБОРЫ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86827-22 23.09.2027 |
Преобразователи термоэлектрические со сменными блоками, ЕВРАЗЛЭНС Общество с ограниченной ответственностью "ЕВРАЗИЙСКИЕ ПРИБОРЫ" (ООО "ЕВРАЗИЙСКИЕ ПРИБОРЫ") (РОССИЯ г. Липецк) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
91937-24 22.04.2029 |
Приборы многофункциональные для измерений параметров жидких металлов , EVRAZOXYLAB EOL-12 Общество с ограниченной ответственностью "ЕВРАЗИЙСКИЕ ПРИБОРЫ" (ООО "ЕВРАЗИЙСКИЕ ПРИБОРЫ") (РОССИЯ г. Липецк) |
ОТ МП |
1 год |
|
95345-25 28.04.2030 |
Приборы для измерений температуры жидких металлов портативные, EVRAZTEMPOLAB ETLM-12 Общество с ограниченной ответственностью "ЕВРАЗИЙСКИЕ ПРИБОРЫ" (ООО "ЕВРАЗИЙСКИЕ ПРИБОРЫ") (РОССИЯ г. Липецк) |
ОТ МП |
2 года |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Кто поверяет Приборы для измерений температуры жидких металлов портативные (EVRAZTEMPOLAB ETLM-12)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 11 | 10 | 1 | 1 | 11 | 10 | 1 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Приборы для измерений температуры жидких металлов портативные (EVRAZTEMPOLAB ETLM-12)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) приборов состоит из встроенного метрологически значимого ПО. Данное ПО устанавливается в энергонезависимую память приборов в процессе производства и недоступно для несанкционированной внешней модификации. ПО предназначено для отображения измеренных значений и для настройки прибора.
Метрологические характеристики прибора нормированы с учетом ПО.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция прибора исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий». Идентификационные данные встроенного программного обеспечения отсутствуют.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Использование по назначению» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
МЭК 60584-1:2013 Термопары. Часть 1. Спецификация и допуски для электродвижущей силы (EMF);
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ТУ 26.51.66-007-89433789-2024 Приборы для измерений температуры жидких металлов портативные EVRAZTEMPOLAB ETLM-12. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «ЕВРАЗИЙСКИЕ ПРИБОРЫ» (ООО «ЕВРАЗИЙСКИЕ ПРИБОРЫ»)
ИНН 4825062319
Юридический адрес: 398037, г. Липецк, ул. Опытная, д. 8
Телефон: (474) 256-15-72
E-mail: evraz@evrazpribor.ru
Web-сайт: www.evrazpribor.ru
Изготовитель
Общество с ограниченной ответственностью «ЕВРАЗИЙСКИЕ ПРИБОРЫ» (ООО «ЕВРАЗИЙСКИЕ ПРИБОРЫ»)ИНН 4825062319
Адрес: 398037, г. Липецк, ул. Опытная, д. 8
Телефон: (474) 256-15-72
E-mail: evraz@evrazpribor.ru
Web-сайт: www.evrazpribor.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66 E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью «ЕВРАЗИЙСКИЕ ПРИБОРЫ» (ООО «ЕВРАЗИЙСКИЕ ПРИБОРЫ»)ИНН 4825062319
Юридический адрес: 398037, г. Липецк, ул. Опытная, д. 8
Телефон: (474) 256-15-72
E-mail: evraz@evrazpribor.ru
Web-сайт: www.evrazpribor.ru
Принцип действия приборов состоит в следующем: подаваемые на измерительный вход прибора первичные сигналы термо-ЭДС (ТЭДС) от термоэлектрических преобразователей преобразовываются в цифровую форму и при помощи микропроцессора пересчитываются в температуру и выводятся на дисплей прибора.
Приборы относятся к портативным устройствам и конструктивно выполнены в прочном металлическом корпусе с рукояткой. На лицевой панели корпуса расположен дисплей на базе 8-сегментных цифровых индикаторов для отображения результата измерений, кнопка включения/выключения питания и два сигнальных светодиода для отображения состояния измерений.
Внутри корпуса прибора находятся платы микропроцессора, дисплея, клеммы для подключения термопарного зонда, а также клавиши для настройки прибора. Внутри рукоятки находится аккумуляторная батарея. На нижней панели корпуса расположен разъем для зарядки аккумулятора. На задней панели расположены разъем для подключения измерительных термопарных зондов.

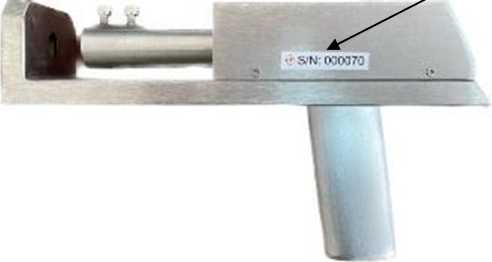

Внешний вид приборов с указанием места нанесения заводского номера представлен на рисунке 1.
Заводской номер в виде цифрового кода, состоящего из арабских цифр, наносится на боковую панель корпуса прибора при помощи наклейки. Нанесение знака поверки на прибор не предусмотрено.
Место нанесения заводского
номера
Рисунок 1 - Внешний вид приборов для измерений температуры жидких металлов портативных
EVRAZTEMPOLAB ETLM-12
Пломбирование приборов не предусмотрено.
Таблица 1 - Метрологические характеристики___________________________________________
|
Наименование характеристики |
Значение |
|
Диапазон измерений ТЭДС ТП (в температурном эквиваленте) в зависимости от типа НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1, °C:
|
от +1300 до +1820 от +1300 до +1760 от +1300 до +1760 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений ТЭДС (в температурном эквиваленте) в диапазоне температур окружающей среды от +18 °С до +28 °С включ., °С |
±3 |
|
Пределы допускаемой абсолютной погрешности измерений ТЭДС (в температурном эквиваленте) в диапазоне температур окружающей среды от 5 °С до +18 °С не включ. и св. +28 °С до +45 °С, °С |
±6 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний ТЭДС ТП (в температурном эквиваленте) в зависимости от типа НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1, °C:
|
от +600 до +1820 от +400 до +1760 от +400 до +1760 |
|
Единица младшего разряда индикации показаний, °С |
1 |
|
Напряжение питания постоянного тока, В |
5 |
|
Габаритные размеры корпуса прибора, мм |
280x90x160 |
|
Масса прибора (без учета массы измерительного жезла), кг, не более |
2 |
|
Рабочие условия эксплуатации:
|
от +5 до +45 80 |
|
Средняя наработка на отказ, ч, не менее |
20 000 |
|
Срок службы, лет, не менее |
10 |
