Номер по Госреестру СИ: 95386-25
95386-25 Трансформаторы напряжения
(НКФ-110-57У1)
Назначение средства измерений:
Трансформаторы напряжения НКФ-110-57У1 (далее по тексту - трансформаторы напряжения) предназначены для питания электрических измерительных приборов, цепей защиты и сигнализации в электрических сетях переменного тока частотой 50 или 60 Гц с номинальным напряжением 110 кВ.

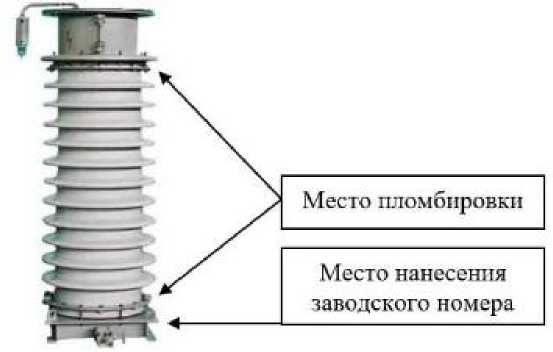

Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 06.05.2025
Срок свидетельства -
Номер записи - 197149
ID в реестре СИ - 1425430
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
НКФ-110-57У1,
Производитель
Изготовитель - П/я Р-6077 (завод высоковольтной аппаратуры)
Страна - УКРАИНА
Населенный пункт - г.Запорожье
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет «MM_2. Сводные статические показатели реестра МВИ ФГИС «Аршин»» дает быстрый обзор ключевых метрик по всем карточкам методик измерений. Здесь собраны базовые данные: даты первой и последней публикации, общий объем записей, доля действующих методик, темп появления новых публикаций (за 30 дней, за год, YTD), а также усредненные показатели (например, средний темп в месяц).
Блоки «Организации» и «Качество данных» показывают, сколько уникальных разработчиков и аттестующих организаций представлено в базе, сколько разных номеров аккредитации встречается, и насколько полно заполнены ключевые поля карточек (контакты, диапазоны измерений, погрешность, наименование документа). Это помогает оценивать как охват реестра, так и качество его наполнения.
В разделе «Дубликаты и лидеры» видна доля строк в дубликатных реестровых номерах и самый распространенный вид измерений. Эти индикаторы полезны для наведения порядка в данных и мониторинга тематических «горячих зон». Все показатели рассчитываются непосредственно из таблицы foei_mi_flat и обновляются при каждом открытии страницы.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№875 от 2025.04.30 ПРИКАЗ Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Трансформаторы напряжения (НКФ-110-57У1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений П/я Р-6077 (завод высоковольтной аппаратуры)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
3635-73 |
Трансформаторы тока, ТВТ-110, ТВТ-110-1, ТВТ-110-У П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
4 года | |
|
3636-73 |
Трансформаторы тока, ТВТ-330-1 П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
4 года | |
|
3637-73 |
Трансформаторы тока, ТВТ-150-1 П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
4 года | |
|
3638-73 |
Трансформаторы тока, ТВТ-220, ТВТ-220М П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
4 года | |
|
3639-73 |
Трансформаторы тока, ТФНКД-500-П П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
4 года | |
|
3641-73 |
Трансформаторы тока, ТВТ-10-1 П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
4 года | |
|
3642-73 |
Трансформаторы тока, ТВТ-35-I, ТВТ-35-III, ТВТ-35М, ТВТ-35-4000/1, ТВТ-35-4000/5, ТВТ-35М-300/1, ТВТ-35М-300/5, ТВТ-35М-600/1, ТВТ-35М-600/5, ТВТ-35М-1000/1, ТВТ-35М-1000/5, ТВТ-35М-3000/1, ТВТ-35М-3000/5, ТВДМ-35-1-200/5, ТВДМ-35-1-300/5, ТВДМ-35-1-600/5, ТВТ-400-1 П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
4 года | |
|
3689-73 |
Трансформаторы тока, ТФЗМ-35Б-1У1 (ТФНД-35М) П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
4 года | |
|
3690-73 |
Трансформаторы тока, ТФЗМ-35А-У1 (ТФН-35М) П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
4 года | |
|
3691-73 |
Трансформаторы тока, ТФЗМ 33-Т1 (ТФНД 33Т) П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
4 года | |
|
3694-73 |
Трансформаторы тока, ТФНД-220-1 П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
4 года | |
|
4059-74 |
Трансформаторы тока, ТФУМ 330А-У1 П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
4 года | |
|
51673-12 |
Трансформаторы напряжения, НКФ-220-58У1 П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
ОТ |
4 года |
|
5217-76 |
Трансформаторы тока, ТФЗМ 35Б-IIУ1 (ТФНР-35) П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
4 года | |
|
5218-76 |
Трансформаторы тока, ТФЗМ 220Б-1Т1, ТФЗМ 220Б-IIТ1, ТФЗМ 132Б-Т1, ТФЗМ 66В-Т1 (ТФНД-220-3Т, ТФНУ-132СТ, ТФНУ-66СТ) П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
4 года | |
|
68629-17 |
Трансформаторы тока, ТВДМ-35 П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
ОТ |
4 года |
|
7082-79 |
Трансформаторы напряжения, ЗНОГ-220У3 П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
4 года | |
|
7226-79 |
Трансформаторы напряжения, ЗНОГ-110-79У3 П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
4 года | |
|
7582-80 |
Трансформаторы напряжения, КТПТ-35У1 П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
4 года | |
|
8555-81 |
Трансформаторы тока, ТФ3М35А-ХЛ1 П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
4 года | |
|
9318-83 |
Трансформаторы тока, ТФРМ 1150 А VI П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
8 лет | |
|
95386-25 |
Трансформаторы напряжения, НКФ-110-57У1 П/я Р-6077 (завод высоковольтной аппаратуры) (УКРАИНА г.Запорожье) |
ОТ МП |
4 года |
Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.
Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Трансформаторы напряжения (НКФ-110-57У1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ИВАНОВСКИЙ ЦСМ" (RA.RU.311260) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Трансформаторы напряжения (НКФ-110-57У1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Назначение» технического описания и инструкции по эксплуатации трансформатора напряжения.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 1983-2015 Межгосударственный стандарт. Трансформаторы напряжения. Общие технические условия;
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
Правообладательп/я Р-6077 (завод высоковольтной аппаратуры)
Юридический адрес: г. Запорожье
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ивановской области» (ФБУ «Ивановский ЦСМ»)Адрес: 153000, г. Иваново, ул. Почтовая, д. 31/42
Телефон: +7 (4932) 32-84-85
Факс: +7 (4932) 41-60-79
E-mail: post@ivcsm.ru
Трансформаторы напряжения состоят из фарфоровой покрышки, внутри которой на металлическом цоколе установлена активная часть, представляющая собой двух стержневой магнитопровод с обмотками на каждом стержне. Магнитопроводы трансформаторов изготовлены из пластин анизотропной холоднокатаной электротехнической стали. Конструкция обмоток трансформаторов — цилиндрическая, слоевая. Трансформаторы заполнены трансформаторным маслом, уровень которого указан на расширителе трансформатора в виде трех контрольных черт.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения НКФ-110-57У1 зав. № 27352, № 27246, № 27208, № 27348, № 27252, № 27312.
Нанесение знака поверки на средство измерения не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки от несанкционированного доступа и места нанесения заводского номера приведен на рисунке 1.
Место пломб правки
Место нанесения
заводского номера
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Комплектность трансформатора тока представлена в таблице 3.
аблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
НКФ-110-57У1 |
1 шт. |
|
Паспорт |
ИТЛУ671244.002ПС |
1 экз. |
|
Техническое описание и инструкция по эксплуатации |
ИТЛУ.671244.002ТО |
1 экз. |
трансформатора тока приведены в таблице 1 и таблице 2 соответственно.
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки Шном, кВ |
110/^3 |
|
Номинальное напряжение вторичной обмотки и2ном, В |
100/^3 |
|
Номинальное напряжение дополнительной вторичной обмотки и2доп, В |
100 |
|
Номинальная частота Гном, Г ц |
50 |
|
Класс точности основной вторичной обмотки |
0,5, 1,0, 3,0 |
|
Класс точности дополнительной вторичной обмотки |
3Р |
|
Номинальная мощность основной вторичной обмотки, В^А |
400, 600, 1200 |
|
Номинальная мощность дополнительной вторичной обмотки, В^А |
1200 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Климатическое исполнение по ГОСТ 15150-69 |
У |
|
Категория размещения по ГОСТ 15150-69 |
1 |
|
Габаритные размеры: | |
|
- высота H, мм |
1660 |
|
- ширина В1, мм |
790 |
|
- диаметр d, мм |
710 |
|
Масса, кг, не более |
780 |
