Номер по Госреестру СИ: 95401-25
95401-25 Спектрометры инфракрасные с преобразованием Фурье
(Lyza)
Назначение средства измерений:
Спектрометры инфракрасные с преобразованием Фурье Lyza (далее - спектрометры) предназначены для измерений оптических спектров пропускания, поглощения, нарушенного полного внутреннего отражения в инфракрасном диапазоне, а также для качественного и количественного анализа компонентов в различных веществах и материалах по их спектрам в инфракрасной области.
Внешний вид.
Спектрометры инфракрасные с преобразованием Фурье
Рисунок № 1
Внешний вид.
Спектрометры инфракрасные с преобразованием Фурье
Рисунок № 2
Внешний вид.
Спектрометры инфракрасные с преобразованием Фурье
Рисунок № 3
Общие сведения
Дата публикации - 06.05.2025
Срок свидетельства - 30.04.2030
Номер записи - 197164
ID в реестре СИ - 1425445
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация 7000,
Производитель
Изготовитель - "Anton Paar GmbH"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой отчет, показывающий соотношение между мужчинами и женщинами среди поверителей. Учитываются все организации за все время наблюдений. За основу взяты данные Росстата.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№878 от 2025.04.30 ПРИКАЗ Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Спектрометры инфракрасные с преобразованием Фурье (Lyza)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "Anton Paar GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81074-20 31.12.2025 |
Анализаторы плотности DMA HPM, "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
85232-22 11.04.2027 |
Плотномеры, DMA "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
85834-22 09.06.2027 |
Анализаторы размера частиц, PSA "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
87289-22 10.11.2027 |
Вискозиметры, SVM 1001 "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
90082-23 04.10.2028 |
Анализаторы содержания спирта в жидкости, Alcolyzer "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
95059-25 28.03.2030 |
Анализаторы размеров частиц, Litesizer DIA "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
95401-25 30.04.2030 |
Спектрометры инфракрасные с преобразованием Фурье, Lyza "Anton Paar GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Кто поверяет Спектрометры инфракрасные с преобразованием Фурье (Lyza)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 3 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Спектрометры инфракрасные с преобразованием Фурье (Lyza)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Спектрометры модификации 3000 оснащены внешним программным обеспечением (далее - ПО), которое устанавливается на персональный компьютер.
Спектрометры модификации 7000 оснащены встроенным ПО и управляются с помощью сенсорного экрана. Также спектрометры модификации 7000 по заказу могут оснащаться внешним ПО, которое устанавливается на внешний персональный компьютер.
Встроенное и внешнее ПО позволяют проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО спектрометров представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
встроенное ПО |
внешнее ПО | |
|
Идентификационное наименование ПО |
- |
Anton Paar Spectroscopy Suite |
|
Номер версии (идентификационный номер) ПО |
1.X.X* |
1.X.X* |
|
Цифровой идентификатор ПО |
- | |
|
* «Х» не относятся к метрологически значимой части ПО и могут принимать цифровые значения от 0 до 9, допустимы буквенные от a до z и математические знаки, идущие после версии ПО при установке дополнительных библиотек методов | ||
Влияние ПО на метрологические характеристики спектрометров учтено при нормировании характеристик.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Техническая документация фирмы «Anton Paar GmbH», Австрия.
Правообладатель«Anton Paar GmbH», Австрия
Адрес: Anton-Paar-Str. 20, A-8054, Graz/Austria - Europe
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия спектрометров основан на получении колебательного спектра исследуемого соединения. Поток инфракрасного излучения от высокотемпературного ИК-источника преобразуется в пучок и затем разделяется на два луча с помощью светоделителя. Один луч попадает на подвижное зеркало, второй - на неподвижное. Отражённые от зеркал лучи возвращаются тем же оптическим путём на светоделитель и интерферируют благодаря приобретённой разности хода. Детектор регистрирует референтную интерферограмму пустого канала (без образца) и далее сигнал детектора поступает в блок электроники, где осуществляется Фурье-преобразование референтной интерферограммы и получение референтного инфракрасного спектра. Для получения спектра образца регистрируется при одинаковых условиях референтная интерферограмма и интерферограмма с образцом. Спектр образца формируется путем деления спектра канала с образцом на референтный спектр.
Спектрометры выпускают в следующих модификациях: 3000, 7000. Модификации отличаются техническими характеристиками.
Спектрометры модификации 7000 функционируют под управлением встроенного программного обеспечения с помощью сенсорного экрана. Также могут управляться с помощью внешнего ПО. Спектрометры модификации 3000 функционируют под управлением внешнего ПО.
Конструктивно спектрометры выполнены в виде настольных приборов, состоящих из блока источника инфракрасного излучения, интерферометра, детектора, электроники и съёмного блока кюветного отделения, куда устанавливаются измерительные ячейки.
Корпус спектрометров изготовлен из пластмассы и металлических сплавов, окрашенных в цвета в соответствии с технической документацией производителя.
Каждый экземпляр спектрометров имеет серийный номер, расположенный на индивидуальной этикетке на задней панели корпуса спектрометра. Серийный номер имеет цифровой формат и наносится типографским способом. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид спектрометров представлен на рисунке 1 и 2. Место нанесения серийного номера на спектрометры представлено на рисунке 3.

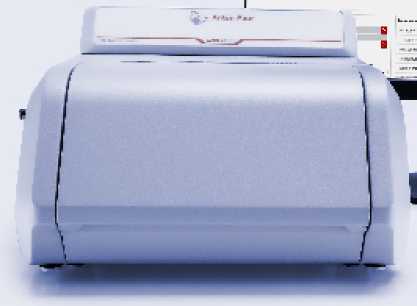

Рисунок 1 - Общий вид спектрометров инфракрасных с преобразованием Фурье Lyza модификации 3000
4.LJ___J

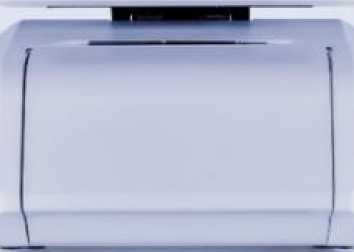

Рисунок 2 - Общий вид спектрометров инфракрасных с преобразованием Фурье Lyza модификации 7000
серийного номера
\______________________/
с---------------------\
Место нанесения

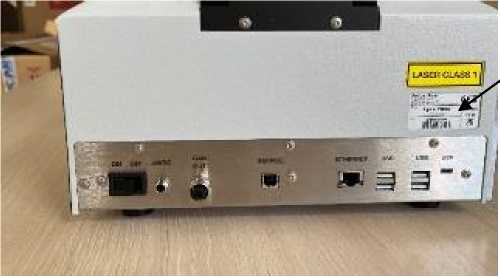

Рисунок 3 - Место нанесения серийного номера на спектрометры инфракрасные с преобразованием Фурье Lyza
Пломбирование спектрометров не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений волновых чисел1), см'1 | |
|
- стандартный |
от 4000 до 500 |
|
- расширенный |
от 7500 до 500 |
|
Пределы допускаемой абсолютной погрешности измерений волновых чисел, см-1, в диапазоне от 4000 до 500 см-1 |
±1 |
|
Пределы допускаемой абсолютной погрешности измерений волновых чисел, см-1, в диапазоне от 7500 до 500 см-1 |
±1 |
|
1) Диапазон измерений волновых чисел определяется заказом и приводится в паспорте на спектрометр | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификации | |
|
3000 |
7000 | |
|
Диапазон показаний волновых чисел, см'1 | ||
|
- стандартный |
от 4000 до 350 | |
|
- расширенный |
от 7500 до 350 | |
|
Спектральное разрешение, см-1 |
1,4; 2; |
4; 8; 16 |
|
Отношение сигнал/среднеквадратическое значение шума | ||
|
(в диапазоне от 2200 до 2100 см-1 при разрешении 16 см-1 и |
45000:1 | |
|
48 сканах), не менее | ||
|
Параметры электрического питания: | ||
|
- напряжение переменного тока, В |
от 198 до 242 | |
|
- частота переменного тока, Г ц |
50±1 | |
|
Габаритные размеры, мм, не более: | ||
|
- высота |
204 |
382 |
|
- ширина |
315 |
315 |
|
- длина |
363 |
365 |
|
Масса, кг, не более |
11,7 |
12,8 |
|
Условия эксплуатации: | ||
|
- температура воздуха, °С |
от +15 до +25 | |
|
- относительная влажность, %, не более |
60 | |
