Сведения о средстве измерений: 95368-25 Преобразователи импульсного электрического напряжения измерительные

Номер по Госреестру СИ: 95368-25
95368-25 Преобразователи импульсного электрического напряжения измерительные
(ДИН-20)

Назначение средства измерений:
Преобразователи импульсного электрического напряжения измерительные ДИН-20 (далее - преобразователи) предназначены для преобразования (ослабления) импульсов электрического напряжения с наносекундной длительностью фронта в коаксиальных трактах.

сертификация программного обеспечения
Внешний вид. Преобразователи импульсного электрического напряжения измерительные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи импульсного электрического напряжения измерительные
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2025
Срок свидетельства -
Номер записи - 197179
ID в реестре СИ - 1425499
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Федеральное государственное бюджетное образовательное учреждение высшего образования "Национальный исследовательский университет "МЭИ" (ФГБОУ ВО "НИУ "МЭИ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№886 от 2025.05.06 Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Преобразователи импульсного электрического напряжения измерительные (ДИН-20)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Федеральное государственное бюджетное образовательное учреждение высшего образования "Национальный исследовательский университет "МЭИ" (ФГБОУ ВО "НИУ "МЭИ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95368-25

Преобразователи импульсного электрического напряжения измерительные, ДИН-20
Федеральное государственное бюджетное образовательное учреждение высшего образования "Национальный исследовательский университет "МЭИ" (ФГБОУ ВО "НИУ "МЭИ") (РОССИЯ г. Москва)
ОТ
МП
1 год

Санкт-Петербург - город федерального значения, является вторым (неофициальным) хозяином России. Основан Петром 1 27 мая 1703 года. С началом Первой мировой войны - переименован в Петроград. В 1924 году - в Ленинград. 6 сентября 1991 года городу было возвращено историческое название.

Население составляет 5 131 942 человека. Единственный северный город в мире с таким количеством жителей. По численности населения в Европе Санкт-Петербург занимает 3-е место после Москвы и Лондона. Он расположен в устье Невы на побережье Финского залива, вытянувшись в юго-восточном направлении на 90 км. Площадь города составляет 1 439 км.

Это административный центр Северо-Западного федерального округа Российской Федерации, в который входят республики Коми и Карелия, Архангельская, Новгородская, Мурманская, Калининградская, Псковская, Ленинградская, Вологодская области и Ненецкий автономный округ.

Отчет "Анализ рынка поверки в Санкт-Петербурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Санкт-Петербург.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Преобразователи импульсного электрического напряжения измерительные (ДИН-20)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГБУ "ВНИИОФИ"
(RA.RU.311485)
  • Нет модификации
  • 2 2 0 0 2 2 0

    Стоимость поверки Преобразователи импульсного электрического напряжения измерительные (ДИН-20)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе МИФТ.411521.001 РЭ «Преобразователи импульсного электрического напряжения измерительные ДИН-20. Руководство по эксплуатации», раздел 2 «Использование по назначению».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3463 «Об утверждении Государственной поверочной схемы для средств измерений импульсного электрического напряжения».

    Правообладатель

    Федеральное государственное бюджетное образовательное учреждение высшего образования «Национальный исследовательский университет «МЭИ» (ФГБОУ ВО «НИУ «МЭИ»)

    ИНН 7722019652

    Юридический адрес: 111250, г. Москва, вн. тер. г. муниципальный округ Лефортово, ул. Красноказарменная. д. 14, стр. 1

    Телефон: (495) 362-75-60; факс: (495) 362-89-38

    Е-mail: universe@mpei.ac.ru

    Web-сайт: https: // mpei.ru

    Изготовитель

    Федеральное государственное бюджетное образовательное учреждение высшего образования «Национальный исследовательский университет «МЭИ» (ФГБОУ ВО «НИУ «МЭИ»)
    ИНН 7722019652
    Адрес: 111250, г. Москва, вн. тер. г. муниципальный округ Лефортово, ул. Красноказарменная. д. 14, стр. 1
    Телефон/факс: (495) 362-75-60
    Е-mail: universe@mpei.ac.ru
    Web-сайт: https: // mpei.ru

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ») ИНН 9729338933
    Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
    Телефон: 8 (495) 437-56-33
    Факс 8 (495) 437-31-47
    E-mail: vniiofi@vniiofi.ru
    Web-сайт: www.vniiofi.ru

    Правообладатель

    Федеральное государственное бюджетное образовательное учреждение высшего образования «Национальный исследовательский университет «МЭИ» (ФГБОУ ВО «НИУ «МЭИ»)
    ИНН 7722019652
    Юридический адрес: 111250, г. Москва, вн. тер. г. муниципальный округ Лефортово, ул. Красноказарменная. д. 14, стр. 1
    Телефон: (495) 362-75-60; факс: (495) 362-89-38
    Е-mail: universe@mpei.ac.ru
    Web-сайт: https: // mpei.ru

    Принцип действия преобразователей основан на преобразовании (ослаблении) импульсов электрического напряжения с помощью резистивных согласованных элементов, в которых происходит частичное поглощение входной мощности с целью регистрации и измерения их временных и амплитудных значений с помощью осциллографических регистраторов.

    Преобразователи представляют собой пассивную резистивную согласованную по входу и выходу конструкцию с входным сопротивлением порядка 75 Ом. Выходное напряжение пропорционально входному, связь между ними характеризуется фиксированным коэффициентом преобразования. Для отвода тепла, вызываемого нагревом резисторов при поглощении ими мощности, и его рассеивания в окружающее пространство, резистивные элементы помещены в металлический корпус. Корпуса преобразователей имеют неразборную конструкцию, что предотвращает возможность несанкционированного вмешательства в их работу, которое может привести к искажению результатов измерений. Корпус одного преобразователя имеет цилиндрическую форму, другого - прямоугольную. Для подключения к коаксиальному тракту на преобразователях смонтированы подсоединительные разъемы байонетного типа. Соединитель типа «розетка» является входным, а соединитель типа «вилка» - выходным.

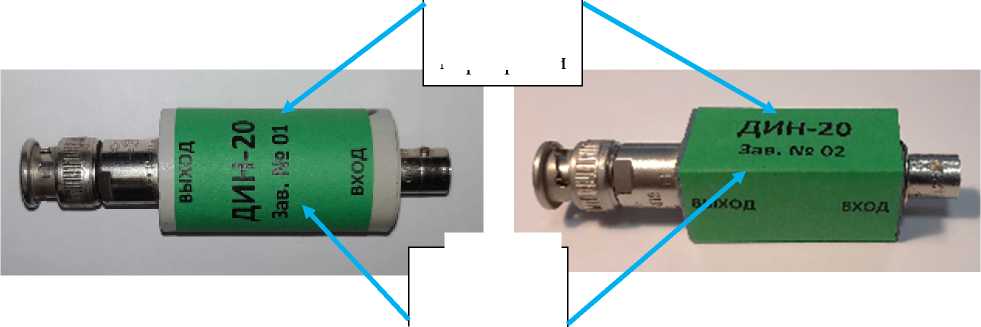

    Общий вид преобразователей с обозначением места нанесения маркировки представлен на рисунке 1.

    Пломбирование преобразователей не предусмотрено.

    Заводской номер в виде цифрового обозначения (арабские цифры), нанесен методом цифровой печати на ламинированную табличку, закреплённую на боковой поверхности корпуса преобразователей.

    К данному типу относятся преобразователи импульсного электрического напряжения измерительные ДИН-20 с заводскими номерами 01 и 02.

    Нанесение знака поверки на средство измерений не предусмотрено

    Место

    нанесения

    Внешний вид. Преобразователи импульсного электрического напряжения измерительные (ДИН-20), http://oei-analitika.ru

    маркировки

    Место

    нанесения

    заводского

    номера

    Рисунок 1 - Преобразователи импульсного электрического напряжения измерительные ДИН-20


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Преобразователь импульсного электрического напряжения измерительный

    ДИН-20

    1 шт.

    Руководство по эксплуатации

    МИФТ.411521.001 РЭ

    1 экз.

    Паспорт

    МИФТ.411521.001 ПС

    1 экз.

    Упаковка

    -

    1 шт.


    аблица 1 - Метрологические характеристики

    Наименование характеристик

    Значение

    Максимальное измеряемое значение амплитуды импульсов электрического напряжения*, В

    250

    Коэффициент преобразования, В/В

    • - на нагрузке 50 Ом

    • - на нагрузке 1 МОм

    от 4,3402 до 5Д102

    от 4,6402 до 5,4402

    Пределы допускаемой относительной погрешности коэффициента преобразования, %

    ± 10

    Время нарастания переходной характеристики между уровнями от 0,1 до 0,9 от установившегося значения амплитуды, нс, не более

    50

    Пределы допускаемой относительной погрешности времени нарастания переходной характеристики между уровнями от 0,1 до 0,9 от установившегося значения амплитуды, %

    ± 15

    *При максимальной допустимой длительности импульсов электрического напряжения по уровню 0,5 от установившегося значения амплитуды: 10 мс

    аблица 2 - Основные технические характеристики

    Наименование характеристик

    Значение

    Входное сопротивление, Ом

    от 72 до 77

    Габаритные размеры, мм, не более

    - длина

    54

    - диаметр (зав. №01)

    30

    - ширина (зав.№02)

    22

    - высота (зав.№02)

    20

    Масса, кг, не более

    0,1

    Наименование характеристик

    Значение

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность воздуха, %, не более

    • - атмосферное давление, кПа

    от +10 до +45

    90

    от 94 до 107


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
