Номер по Госреестру СИ: 95374-25
95374-25 Периодомеры-частотомеры многоканальные
(МПЧ ЭПРО)
Назначение средства измерений:
Периодомеры - частотомеры многоканальные МПЧ ЭПРО (далее - МПЧ ЭПРО) предназначены для измерений параметров струнных преобразователей (периода, частоты, электрического сопротивления), а также частоты сигналов преобразователей других типов, имеющих частотный выход.
Внешний вид.
Периодомеры-частотомеры многоканальные
Рисунок № 1
Внешний вид.
Периодомеры-частотомеры многоканальные
Рисунок № 2
Внешний вид.
Периодомеры-частотомеры многоканальные
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2025
Срок свидетельства - 06.05.2030
Номер записи - 197185
ID в реестре СИ - 1425505
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Закрытое акционерное общество "Фирма ЭПРО" (ЗАО "Фирма ЭПРО")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ. Для этих целей в отчете сделана возможность выбора одновременно нескольких организаций.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№886 от 2025.05.06 Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Периодомеры-частотомеры многоканальные (МПЧ ЭПРО)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Закрытое акционерное общество "Фирма ЭПРО" (ЗАО "Фирма ЭПРО")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95374-25 06.05.2030 |
Периодомеры-частотомеры многоканальные, МПЧ ЭПРО Закрытое акционерное общество "Фирма ЭПРО" (ЗАО "Фирма ЭПРО") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Отчет «MV_15. Поверки с применением реагентов» разработан для вывода информации о всех поверках, выполненных с использованием выбранных реагентов.
На начальном этапе работы пользователю предоставляется возможность выбрать один или несколько реагентов из списка. Для уточнения результатов выборку можно дополнительно ограничить периодом поверки (указать год начала и окончания).
После формирования запроса отображается таблица, содержащая до 40 000 записей. Таблица включает ключевые данные о поверках, такие как: организация, выполнившая поверку, наименование и номер типа средств измерений, заводской номер, дата поверки и срок действия, номер свидетельства о поверке, а также дополнительную информацию.
Данные в отчете можно детализировать, переходя по ссылкам на документы поверки. Таким образом, отчет предоставляет удобный инструмент для анализа поверок, связанных с использованием определенных реагентов, обеспечивая точный и структурированный доступ к информации.
Кто поверяет Периодомеры-частотомеры многоканальные (МПЧ ЭПРО)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Периодомеры-частотомеры многоканальные (МПЧ ЭПРО)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из сервисного ПО и встроенного ПО.
Сервисное ПО предназначено для поверки МПЧ ЭПРО, устанавливается в ПЭВМ и обеспечивает:
-
- обмен информацией между ПЭВМ и МПЧ ЭПРО;
-
- конфигурирование каналов измерения;
-
- визуализацию полученных данных по результатам измерений;
Встроенное ПО устанавливается в контроллеры каждого МИП и обеспечивает конфигурирование каналов и передачу результатов измерений в ПЭВМ.
Идентификационные данные встроенного ПО приведены в таблице 1, сервисного ПО - в таблице 2.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование |
MeasuringConverter |
|
Номер версии (идентификационный номер) |
8.03 |
Таблица 2 - Идентификационные данные сервисного программного обеспечения______
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование |
Multitool210 |
|
Номер версии (идентификационный номер) |
MpfTool 2.0 |
Встроенное ПО МПЧ ЭПРО не влияет на метрологические характеристики средства измерений (метрологические характеристики нормированы с учетом встроенного ПО). Цифровой идентификатор встроенного ПО не вычисляется, т.к. встроенное ПО устанавливается в контроллеры в цикле производства и в процессе эксплуатации изменена быть не может. Механическая защита ПО осуществляется за счет установки пломб в шайбе-чашке на верхних крепежных винтах всех МИП.
Уровень защиты по Р 50.2.077-2014 - «высокий».
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации и на идентификационную таблицу типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств времени и частоты, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2360;
Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока, утвержденная приказом Росстандарта от 30 декабря 2019 г. №3456;
ТУ 26.51.43-046-48010545-2023 «Периодомер - частотомер многоканальный МПЧ ЭПРО. Технические условия».
ПравообладательЗакрытое акционерное общество «Фирма ЭПРО» (ЗАО «Фирма ЭПРО»)
ИНН 7805104407
Юридический адрес: 198095, г. Санкт-Петербург, вн.тер.г. Нарвский округ, ул. Зои Космодемьянской, д. 15, лит. А
Телефон: +7-911-937-97-52
E-mail: zaoepro@mail.ru
Web-сайт: https://epro.company
Изготовитель
Закрытое акционерное общество «Фирма ЭПРО» (ЗАО «Фирма ЭПРО»)ИНН 7805104407
Адрес: 198095, г. Санкт-Петербург, вн.тер.г. Нарвский округ, ул. Зои Космодемьянской, д. 15, лит. А
Телефон: +7-911-937-97-52
E-mail: zaoepro@mail.ru
Web-сайт: https://epro.company
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес:190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт:_www.vniim.ru
Правообладатель
Закрытое акционерное общество «Фирма ЭПРО» (ЗАО «Фирма ЭПРО»)ИНН 7805104407
Юридический адрес: 198095, г. Санкт-Петербург, вн.тер.г. Нарвский округ, ул. Зои Космодемьянской, д. 15, лит. А
Телефон: +7-911-937-97-52
E-mail: zaoepro@mail.ru
Web-сайт: https://epro.company
Принцип действия МПЧ ЭПРО заключается в следующем: сигналы входных каналов модулей измерительных преобразователей (МИП) поступают через электронный коммутатор на вход 16-ти разрядного аналого-цифрового преобразователя. Аналого-цифровое преобразование входных сигналов каналов осуществляется поочередно. Результат преобразования сигнала (цифровой код) записывается в промежуточный буфер. После завершения преобразования сигналов всех каналов формируется флаг готовности (разрешения) чтения из буфера цифровых кодов. Коммуникационный модуль (КМ) принимает от МИП информацию об измеренных значениях параметров (в цифровом формате) и передают ее по цифровому каналу с интерфейсом RS-485 внешнему вычислительному устройству.
Конструктивно МПЧ ЭПРО выполняются в типовом каркасе «Евромеханика» - МЭК 60297. Модули вставляются по направляющим каркаса и закрепляются винтами их лицевых панелей. МПЧ ЭПРО выпускаются в различных исполнениях, отличающихся количеством модулей измерительных преобразователей, и типом источника питания (постоянного тока 24 В или переменного тока 220 В, 50 Гц). При этом в зависимости от заказа количество МИП варьируется в пределах от 1 до 16 (с 16-тью измерительными аналоговыми каналами каждый). По способу монтажа МПЧ ЭПРО делятся на предназначенные для крепления в 19» стойку или на вертикальную плоскость; предусмотрен также вариант изготовления в приборном исполнении.

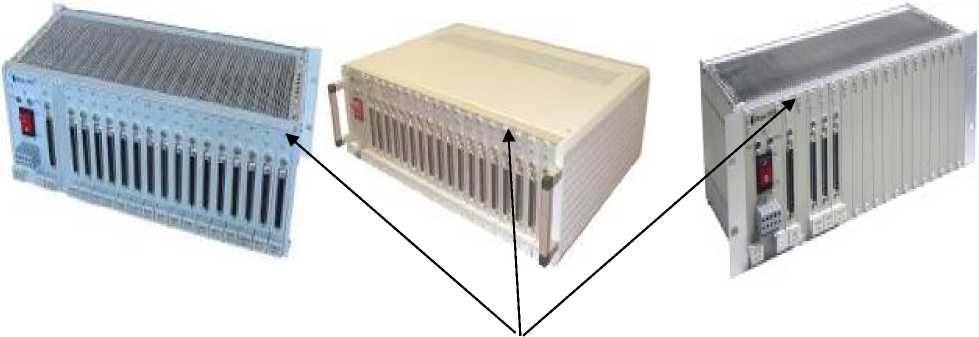

Общий вид исполнений МПЧ ЭПРО с местами пломбирования приведен на рисунке 1.
Информация об изготовителе, знак утверждения типа, заводской номер в виде цифрового обозначения нанесены типографским способом на идентификационную таблицу (рисунок 2), размещенную на боковой стенке корпуса в виде наклейки.
Конфигурация МПЧ ЭПРО определяется заказом, указывается в Паспорте и Формуляре на конкретный заводской номер. Запись при заказе МПЧ ЭПРО в документации изделия состоит из полного наименования и обозначения, например (установка на монтажную панель, 12 модулей измерительных преобразователей МИП, напряжение питания =24В): Периодомер-частотомер многоканальный МПЧ-2-12.024 ТУ 26.51.43-046-48010545-2023.
Нанесение знака поверки на МПЧ ЭПРО не предусмотрено.
Места пломбирования
МПЧ ЭПРО, предназначенный для монтажа на вертикальную
МПЧ ЭПРО приборного исполнения
МПЧ ЭПРО, предназначенный для монтажа в 19»стойку
плоскость
Рисунок 1 - Общий вид различных исполнений МПЧ ЭПРО
[н] сделнно |и| ВРОССИИ
Пе риодоме р-част отоыер много канальный
ТУ 26.51-43-046-48010545-2623
: -i,iадский Мо
Udi a
Рисунок 2 - Идентификационная таблица МПЧ ЭПРО
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений частоты входного сигнала, Гц |
от 400 до 6000 |
|
Диапазон размаха входного сигнала (в режиме измерения частоты), мВ |
от 2 до 4000 |
|
Пределы допускаемой относительной погрешности измерений частоты входного сигнала, % |
± 0,08 |
|
Диапазон измерений периода колебаний входного сигнала, мкс |
от 167 до 2500 |
|
Диапазон размаха входного сигнала (в режиме измерения периода), мВ |
от 0,2 до 200 |
|
Пределы допускаемой относительной погрешности измерений периода, % |
± 0,08 |
|
Диапазон измерений активного сопротивления электромагнитной головки преобразователя (вместе с подключенным к нему соединительным кабелем), Ом |
от 100 до 1200 |
|
Пределы допускаемой абсолютной погрешности измерений активного сопротивления преобразователя, Ом |
±(0,4 + 0,002 • Ri^™) |
|
Дополнительная температурная абсолютная погрешность измерений активного сопротивления преобразователя, Ом/°С, не более |
±0,02 |
|
Диапазон измерений электрического сопротивления термистора (вместе с подключенным к нему соединительным кабелем), Ом |
от 600 до 10000 |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления термистора, Ом |
±(0,005 • Rt®”) |
|
Нормальные условия измерений:
|
от +15 до +25 до 80 от 84 до 106 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры питания
|
220 В, 50Гц 24 В |
|
Потребляемая мощность, не более
|
60 30 |
|
Условия эксплуатации
|
от +5 до +55 до 90 от 84 до 106 |
|
Габаритные размеры (ШхВхГ), мм, не более
|
(483х135х315) (483х135х320) |
|
Масса, кг, не более |
10 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ (при доверительной вероятности 0,9),ч, | |
|
не менее |
50000 |
