Номер по Госреестру СИ: 95427-25
95427-25 Системы для измерений длины лазерные
(LDM42A)
Назначение средства измерений:
Системы для измерений длины LDM42A (далее - системы) предназначены для измерений длин.
Внешний вид.
Системы для измерений длины лазерные
Рисунок № 1
Внешний вид.
Системы для измерений длины лазерные
Рисунок № 2
Внешний вид.
Системы для измерений длины лазерные
Рисунок № 3
Общие сведения
Дата публикации - 22.05.2025
Срок свидетельства - 12.05.2030
Номер записи - 197205
ID в реестре СИ - 1425562
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
LDM42A,
Производитель
Изготовитель - ASTECH Angewandte Sensortechnik GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 27
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№930 от 2025.05.12 ПРИКАЗ Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Системы для измерений длины лазерные (LDM42A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.
Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.
В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.
Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Системы для измерений длины лазерные (LDM42A)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 27 | 27 | 0 | 0 | 27 | 27 | 0 |
Стоимость поверки Системы для измерений длины лазерные (LDM42A)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Системы имеют встроенное метрологически значимое микропрограммное обеспечение (далее - МПО) предназначенное для проверки работоспособности внутренних компонентов, настройки параметров и контроля процесса измерений. МПО устанавливается в микроконтроллер средства измерений на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 конструкция системы исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление МПО в процессе эксплуатации не осуществляется. Идентификационные данные отсутствуют.
Защита микропрограммного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Программное обеспечение (далее - ПО) LDMTool, устанавливаемое на персональный компьютер, предназначено для настройки параметров, контроля процесса измерений и отображения диагностических данных о работе системы, а также может быть использовано для индикации измеряемых системой значений измеренных длин. Данное ПО не является метрологически значимым.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
МПО |
LDMTool |
|
Номер версии (идентификационный номер) ПО |
- |
не ниже 4.9 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- | |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделах 7 «Начало работы», 8 «Команды и параметры», 9 «Использование последовательного интерфейса» документа «Системы для измерений длины лазерные LDM42A. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от V10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия ASTECH Angewandte Sensortechnik GmbH, Германия.
ПравообладательASTECH Angewandte Sensortechnik GmbH, Германия.
Адрес: Schonenfahrerstr 5, 18057 Rostock, Germany
Телефон +49 381 44073-0
E-mail: info@astech.de
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес юридического лица: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Адрес осуществления деятельности: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
ASTECH Angewandte Sensortechnik GmbH, Германия.Адрес: Schonenfahrerstr 5, 18057 Rostock, Germany
Телефон +49 381 44073-0
E-mail: info@astech.de
Принцип измерений длин системами основан на измерении в определении разности фаз излучаемых и принимаемых модулированных сигналов лазерного дальномера. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется длина. Система может работать без отражателей (диффузный режим).
Нулевая (начальная) точка отсчёта длин системой расположена на расстоянии 7 мм от внешней поверхности передней крышки и 137 мм от внешней поверхности задней крышки соответственно. Данное смещение можно компенсировать с помощью программного обеспечения.
Системы изготавливаются с токовым выходным сигналом, пропорциональным измеренному расстоянию. Также результаты измерений длин могут выводится на экран персонального компьютера, либо в автоматизированные системы управления технологическими процессами (АСУТП) по цифровому интерфейсу RS422 / RS232 с использованием программируемого логического контроллера.
Конструктивно системы выполнены единым блоком, в котором размещены оптические и электронные компоненты, в состав системы также входит соединительный кабель. Корпус блока изготовлен из прочного, стойкого к коррозии экструдированного алюминиевого профиля, передняя и задняя крышки также выполнены в коррозионностойком исполнении. В опорной плите предусмотрены четыре монтажных отверстия для механического крепления на поверхности или специальном кронштейне. Для защиты оптических поверхностей от пыли, физического контакта, и других механических воздействий оптика защищена цилиндрическим кожухом. 12-полюсный разъем круглого сечения (с фланцевым креплением) расположен на задней стенке.
Электропитание осуществляется от внешнего источника постоянного тока.

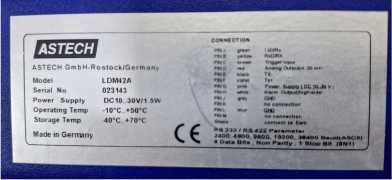

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную табличку, расположенную на корпусе средства измерений.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование средств измерений не производится, в процессе эксплуатации внешние механические регулировки не предусмотрены.

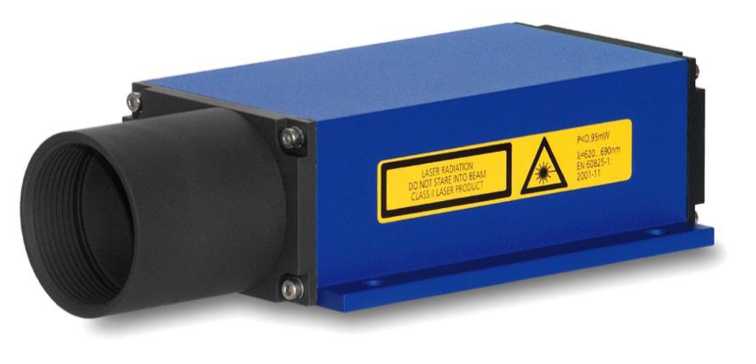

Общий вид средств измерений приведён на рисунке 1.
а)
б)

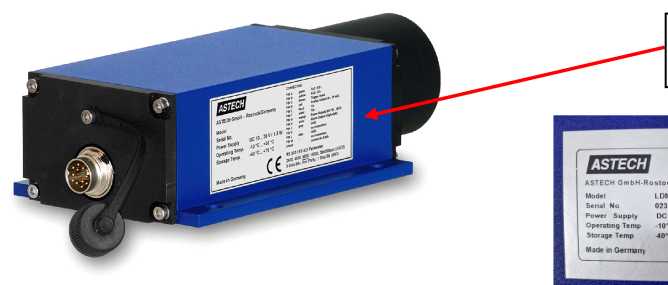

Место нанесения заводского номера средства измерений
Рисунок 1 - Системы для измерений длины лазерные LDM42A: а) общий вид; б) место нанесения заводского номера
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений длин, мм |
от 20 до 30000 |
|
Пределы допускаемой абсолютной погрешности измерений длин, мм, при температуре окружающей среды: от +15 °С до +30 °С включ.* от +15 °С до +30 °С включ. ** от -10 °С до +15 °С и от св. 30 °С до +50 °С включ. ** |
±2,0 ±3,0 ±5,0 |
|
* измерения на поверхность с коэффициентом диффузного отражения не менее 0,9 измерения на поверхность с коэффициентом диффузного отражения не менее 0,1 | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон выходного сигнала, мА |
от 4 до 20 |
|
Коэффициент преобразования для аналогового выхода, мм/мА |
1873,75 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
187х96х50 |
|
Масса, кг, не более |
0,85 |
|
Напряжение питания от источника постоянного тока, В |
от 10 до 30 |
|
Диапазон рабочих температур, °С |
от -10 до +50 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Наработка на отказ, часов, не менее |
10000 |
|
Средний срок службы, лет, не менее |
5 |
