Сведения о средстве измерений: 95470-25 Трансформаторы тока

Номер по Госреестру СИ: 95470-25
95470-25 Трансформаторы тока
(ТОЛ-СЭЩ-10)

Назначение средства измерений:
Трансформаторы тока ТОЛ-СЭЩ-10 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

сертификация программного обеспечения

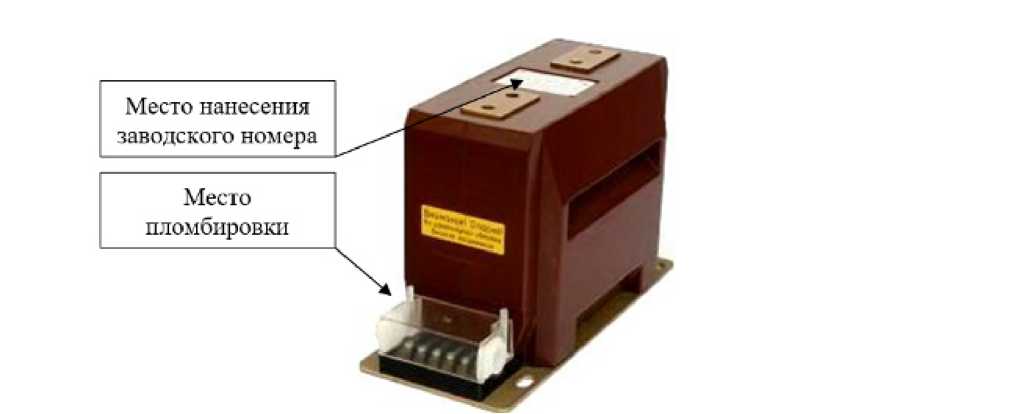

Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 22.05.2025
Срок свидетельства -
Номер записи - 197243
ID в реестре СИ - 1425605
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ТОЛ-СЭЩ-10-83 У2, ТОЛ-СЭЩ-10-62 У2, ТОЛ-СЭЩ-10-21 У2,

Производитель

Изготовитель - Закрытое акционерное общество "Группа Компаний "Электрощит" - ТМ Самара" (ЗАО "ГК "Электрощит" - ТМ Самара")
Страна - РОССИЯ
Населенный пункт - г. Самара
Уведомление о начале осуществления предпринимательской деятельности - Да

Цель отчета предоставить детальную информацию относительно парка средств измерений, выбранной организации. Качество отчета напрямую зависит от качества заполнения поля Владелец СИ при поверке. По этой причине, в выпадающем списке выбора организаций возможно появление нескольких наименований одной и той же организации, а в результатах работы отчета отсутствие ряда позиций по СИ (поле владельца не заполнялось или заполнялось по-разному).

В отчете представлена следующая информация по парку СИ организации:

  • наименование СИ (номер в АРШИНЕ, модификация, обозначение типа, ссылка на АРШИН)
  • наименование организации-производителя и страны производства
  • год производства и заводской номер
  • наименование организации, проводившей поверку
  • дата последней поверки и срок окончания поверки
  • величина интервала между поверками в днях и годах
  • кол-во поверок данного СИ, зарегистрированных в АРШИНе

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 72
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 72
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2009
МПИ по поверкам - 1327 дн.

Приказы РСТ, где упоминается данный тип СИ

№943 от 2025.05.14 ПРИКАЗ Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Трансформаторы тока (ТОЛ-СЭЩ-10)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Закрытое акционерное общество "Группа Компаний "Электрощит" - ТМ Самара" (ЗАО "ГК "Электрощит" - ТМ Самара")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79488-20
02.11.2025
Трансформаторы напряжения, ЗНОЛ-СЭЩ-10-1 У2
Закрытое акционерное общество "Группа Компаний "Электрощит" - ТМ Самара" (ЗАО "ГК "Электрощит" - ТМ Самара") (РОССИЯ г. Самара)
ОТ
МП
4 года
79984-20

Трансформаторы тока, ТОЛ-СЭЩ-35-02 У2
Закрытое акционерное общество "Группа Компаний "Электрощит" - ТМ Самара" (ЗАО "ГК "Электрощит" - ТМ Самара") (РОССИЯ г. Самара)
ОТ
МП
4 года
85893-22

Трансформаторы тока, ТОЛ-СЭЩ
Закрытое акционерное общество "Группа Компаний "Электрощит" - ТМ Самара" (ЗАО "ГК "Электрощит" - ТМ Самара") (РОССИЯ г. Самара)
ОТ
МП
4 года
88352-23

Трансформаторы напряжения, НОЛ-СЭЩ-10-2 У2
Закрытое акционерное общество "Группа Компаний "Электрощит" - ТМ Самара" (ЗАО "ГК "Электрощит" - ТМ Самара") (РОССИЯ г. Самара)
ОТ
МП
4 года
89833-23

Трансформаторы тока, ТШЛ-СЭЩ-10-04 У2
Закрытое акционерное общество "Группа Компаний "Электрощит" - ТМ Самара" (ЗАО "ГК "Электрощит" - ТМ Самара") (РОССИЯ г. Самара)
ОТ
МП
4 года
95470-25

Трансформаторы тока, ТОЛ-СЭЩ-10
Закрытое акционерное общество "Группа Компаний "Электрощит" - ТМ Самара" (ЗАО "ГК "Электрощит" - ТМ Самара") (РОССИЯ г. Самара)
ОТ
МП
4 года
95471-25

Трансформаторы напряжения, НОЛ-СЭЩ-10-2 У2
Закрытое акционерное общество "Группа Компаний "Электрощит" - ТМ Самара" (ЗАО "ГК "Электрощит" - ТМ Самара") (РОССИЯ г. Самара)
ОТ
МП
4 года

Екатеринбург - четвертый по численности населения город в России, административный центр Свердловской области и Уральского федерального округа.

Екатеринбург - столица Уральского федерального округа, территория которого составляет около 2 млн. км2. На территории находится крупное месторождение нефти и газа, богатые запасы нефти и газа, богатые запасы железных и полиметаллических руд. Крупнейшие металлургические предприятия мира расположены на Урале, благодаря его огромному промышленному и интеллектуальному потенциалу. Екатеринбург экспортирует сырье и продукцию тяжелого машиностроения, а импортирует продукты питания и товары народного потребления. Бизнес и инвестиции в городе очень хорошо развиты.

Екатеринбург, как и вся Свердловская область, находится в часовом поясе, обозначаемом по международному стандарту как Екатеринбургский часовой пояс. Смещение от UTC составляет +5:00. Относительно московского времени часовой пояс имеет постоянное смещение +2 часа. Екатеринбургское время отличается от стандартного на один час, так как в России действует летнее время.

Основанный как город-крепость в 1723 году, Екатеринбург расположен в центральной части Евразийского континента, на границе Европы и Азии, в средней части Уральского хребта, под 56º 51' северной широты, 60º 36' восточной долготы. Город расположен на восточном склоне Уральских гор, в пойме реки Исеть (приток Тобола).

Отчет "Анализ рынка поверки в Екатеринбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Екатеринбурге.

Площадь Екатеринбурга составляет 114289 гектаров или 1142,89 квадратных километров.

- Расстояние до Москвы - 1667 километров.
- Расстояние до Владивостока - 7635 километров.
- Разница во времени с Москвой составляет плюс 2 часа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока (ТОЛ-СЭЩ-10)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НИЦ ПМ - РОСТЕСТ"
(RA.RU.311341)
  • ТОЛ-СЭЩ-10-21 У2
  • ТОЛ-СЭЩ-10-62 У2
  • ТОЛ-СЭЩ-10-83 У2
  • 72 72 0 0 72 72 0

    Стоимость поверки Трансформаторы тока (ТОЛ-СЭЩ-10)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Общие сведения» паспорта трансформатора тока.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».

    Правообладатель

    Закрытое акционерное общество «Группа Компаний «Электрощит» - ТМ Самара»

    (ЗАО «ГК «Электрощит» - ТМ Самара»)

    ИНН 6313009980

    Юридический адрес: 443048, г. Самара, п. Красная Глинка

    Телефон: +7 (846) 276-28-88

    Факс: +7 (846) 277-73-83

    E-mail: info@electroshield.ru

    Web-cайт: www.electroshield.ru

    Изготовитель

    Закрытое акционерное общество «Группа Компаний «Электрощит» - ТМ Самара» (ЗАО «ГК «Электрощит» - ТМ Самара»)
    ИНН 6313009980
    Адрес: 443048, г. Самара, п. Красная Глинка
    Телефон: +7 (846) 276-28-88
    Факс: +7 (846) 277-73-83
    E-mail: info@electroshield.ru
    Web-cайт: www.electroshield.ru

    Испытательный центр

    центр
    Федеральное бюджетное учреждение «Научно-исследовательский прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)
    Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
    Телефон: +7 (495) 544-00-00
    E-mail: info@rostest.ru
    Web-cайт: www.rostest.ru

    Правообладатель

    Закрытое акционерное общество «Группа Компаний «Электрощит» - ТМ Самара»
    (ЗАО «ГК «Электрощит» - ТМ Самара»)
    ИНН 6313009980
    Юридический адрес: 443048, г. Самара, п. Красная Глинка
    Телефон: +7 (846) 276-28-88
    Факс: +7 (846) 277-73-83
    E-mail: info@electroshield.ru
    Web-cайт: www.electroshield.ru

    Трансформаторы тока по принципу конструкции являются опорными, представляют собой блок, состоящий из первичной катушки и пяти магнитопроводов с вторичными обмотками. Блок залит компаундом на основе эпоксидной смолы.

    Выводы первичной обмотки расположены на верхней поверхности трансформаторов тока. Вторичные обмотки размещены каждая на своем магнитопроводе. Выводы вторичных обмоток расположены в нижней части трансформаторов тока.

    Для защиты вторичных выводов от несанкционированного доступа предусмотрена прозрачная крышка с возможностью пломбирования.

    Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

    К настоящему типу средств измерений относятся трансформаторы тока следующих модификаций ТОЛ-СЭЩ-10-21 У2, ТОЛ-СЭЩ-10-62 У2, ТОЛ-СЭЩ-10-83 У2, которые

    отличаются друг от друга значениями номинального первичного тока.

    К трансформаторам тока данного типа относятся трансформаторы тока модификации 16351-09, 16337-09, 16584-09, 16411-09, 16997-09, 16457-09, 16389-09,

    ТОЛ-СЭЩ-10-21 У2

    16449-09, 16369-09, 16407-09, 16362-09, 16466-09, 16425-09, 16410-09, 16352-09, 16354-09, 16405-09, 16244-09, 16338-09, модификации ТОЛ-СЭЩ-10-62 У2 зав. № 16609-09, 16598-09, 16612-09 и модификации ТОЛ-СЭЩ-10-83 У2, зав. № 16339-09, 16334-09, 16340-09.

    Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке типографским методом в виде цифрового обозначения.

    16443-09,

    16371-09,

    16409-09,

    16349-09,

    16451-09,

    16430-09,

    зав. №

    16450-09,

    16368-09,

    16422-09,

    16350-09,

    16452-09,

    16429-09,

    16431-09,

    16818-09,

    16370-09,

    16433-09,

    16454-09,

    16445-09,

    16423-09,

    16435-09,

    16922-09 ,

    16363-09,

    16406-09,

    16453-09,

    16446-09,

    16428-09,

    16440-09,

    , 16473-09,

    16359-09,

    16408-09,

    16458-09,

    16448-09,

    16424-09,

    16360-09,

    16353-09,

    16583-09,

    16364-09,

    16500-09,

    16434-09,

    16373-09,

    16367-09,

    16348-09,

    16502-09,

    16378-09,

    16557-09,

    16471-09,

    16436-09,

    Общий вид средства измерений с указанием места пломбировки и места нанесения

    заводского номера приведен на рисунке 1.

    Внешний вид. Трансформаторы тока (ТОЛ-СЭЩ-10), http://oei-analitika.ru

    Место нанесения заводского номера

    Место

    пломбировки

    Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформатор тока

    ТОЛ-СЭЩ-10-21 У2;

    ТОЛ-СЭЩ-10-62 У2;

    ТОЛ-СЭЩ-10-83 У2

    1 шт.

    Паспорт

    ТОЛ-СЭЩ-10-21 У2;

    ТОЛ-СЭЩ-10-62 У2;

    ТОЛ-СЭЩ-10-83 У2

    1 экз.


    Таблица 1.1 - Метрологические характеристики ТОЛ-СЭЩ-10-21 У2

    Значение для заводских номеров

    16431-09, 16435-09, 16440-09, 16449-09, 16443-09, 16450-09, 16407-09, 16409-09, 16422-09, 16500-09, 16557-09, 16997-09, 16466-09, 16451-09, 16452-09, 16445-09,

    16360-09, 16367-09, 16351-09, 16818-09, 16922-09 , 16473-09, 16353-09, 16348-09, 16337-09, 16583-09, 16502-09, 16584-09,

    16369-09,

    16371-09,

    16368-09,

    16370-09,

    16363-09,

    Наименование характеристики

    16433-09, 16406-09, 16408-09, 16364-09, 16378-09, 16411-09, 16362-09, 16349-09, 16350-09, 16454-09, 16453-09, 16458-09, 16425-09, 16430-09, 16429-09

    16446-09, 16448-09,

    16359-09,

    16434-09, 16471-09,

    16405-09,

    16457-09, 16423-09,

    16244-09,

    16428-09, 16424-09,

    16373-09, 16436-09,

    16389-09, 16410-09,

    16352-09, 16354-09

    16338-09

    Номинальное напряжение, кВ

    10

    10

    10

    Номинальный первичный ток 11ном, А

    300

    400

    600

    Номинальный вторичный ток Бном, А

    5

    5

    5

    Номинальная частота Гном, Гц

    50

    50

    50

    Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

    0,5S

    0,5S

    0,5S

    Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), БА

    20

    20

    20

    Таблица 1.2 - Метрологические характеристики ТОЛ-СЭЩ-10-62 У2

    Наименование характеристики

    Значение для заводских номеров

    16609-09, 16598-09, 16612-09

    Номинальное напряжение, кВ

    10

    Номинальный первичный ток 11ном, А

    150

    Номинальный вторичный ток Вном, А

    5

    Номинальная частота Гном, Гц

    50

    Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

    0,5S

    Номинальная вторичная нагрузка

    (с коэффициентом мощности cos ф = 0,8), В^А

    20

    Таблица 1.3 - Метрологические характеристики ТОЛ-СЭЩ-10-83 У2

    Наименование характеристики

    Значение для заводских номеров

    16339-09, 16334-09, 16340-09

    Номинальное напряжение, кВ

    10

    Номинальный первичный ток 11ном, А

    100

    Номинальный вторичный ток Вном, А

    5

    Номинальная частота Гном, Г ц

    50

    Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

    0,5S

    Номинальная вторичная нагрузка

    (с коэффициентом мощности cos ф = 0,8), В^А

    20

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -45 до +40
