Номер по Госреестру СИ: 95494-25
95494-25 Штангенрейсмасы
(Обозначение отсутствует)
Назначение средства измерений:
Штангенрейсмасы предназначены для измерений линейных размеров и проведения разметочных работ.
Внешний вид.
Штангенрейсмасы
Рисунок № 1
Внешний вид.
Штангенрейсмасы
Рисунок № 2
Внешний вид.
Штангенрейсмасы
Рисунок № 3
Внешний вид.
Штангенрейсмасы

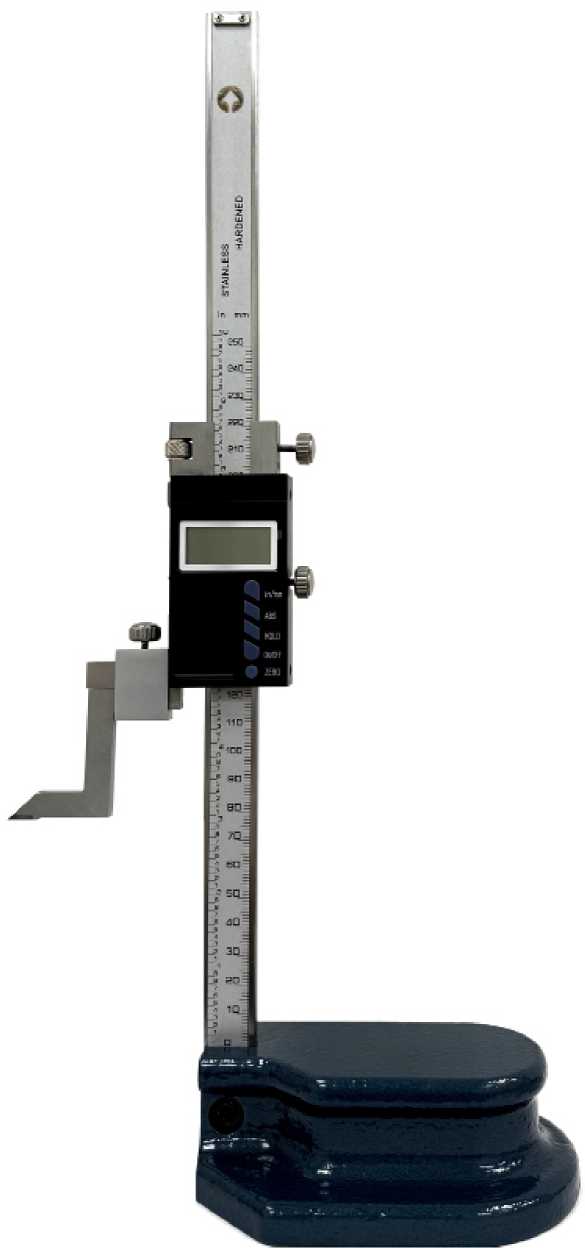

Рисунок № 4
Внешний вид.
Штангенрейсмасы
Рисунок № 5
Внешний вид.
Штангенрейсмасы
Рисунок № 6
Общие сведения
Дата публикации - 22.05.2025
Срок свидетельства - 19.05.2030
Номер записи - 197270
ID в реестре СИ - 1425640
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Штангенрейсмас (ШРЦ-630-0,01), ШРЦ-630-0,01, ШРЦ-630, ШРЦ-400-0,01, ШРЦ-400 0,01, ШР-630-0,05, ШР-630 0,05, ШР-250-0,05, ШР 400-0,05, ШР 250 0,05, с цифровым отсчетным устройством, С отсчетом по нониусу,
Производитель
Изготовитель - Diapazon JSC
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Бесплатный
Статистика
Кол-во поверок - 100
Выдано извещений - 0
Кол-во периодических поверок - 18
Кол-во средств измерений - 14
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№980 от 2025.05.19 ПРИКАЗ Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Штангенрейсмасы (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Diapazon JSC
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88886-23 20.04.2028 |
Скобы рычажные, Обозначение отсутствует Diapazon JSC (КИТАЙ ) |
ОТ МП |
1 год |
|
89412-23 23.06.2028 |
Угломеры, Обозначение отсутствует Diapazon JSC (КИТАЙ ) |
ОТ МП |
1 год |
|
91286-24 07.02.2029 |
Штангенциркули, Обозначение отсутствует Diapazon JSC (КИТАЙ ) |
ОТ МП |
1 год |
|
93443-24 10.10.2029 |
Нутромеры индикаторные, Обозначение отсутствует Diapazon JSC (КИТАЙ ) |
ОТ МП |
1 год |
|
94005-24 05.12.2029 |
Проволочки и ролики, Обозначение отсутствует Diapazon JSC (КИТАЙ ) |
ОТ МП |
1 год |
|
95494-25 19.05.2030 |
Штангенрейсмасы, Обозначение отсутствует Diapazon JSC (КИТАЙ ) |
ОТ МП |
1 год |
|
98173-26 02.04.2031 |
Нутромеры микрометрические, Diapazon JSC (КИТАЙ ) |
ОТ МП |
1 год |
Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.
Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.
В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.
Кто поверяет Штангенрейсмасы (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 32 | 5 | 32 | 0 | 0 | 32 | 32 | 0 | ||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 50 | 9 | 50 | 0 | 0 | 50 | 50 | 0 | ||
| ООО "ЮЖУРАЛ-ТЕСТ" (RA.RU.312195) | 12 | 4 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| АО "ММЗ" (RA.RU.311607) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| АО "НПО "СПЛАВ" ИМ. А.Н. ГАНИЧЕВА" (РОСС RU.0001.310440) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| АО "ММЗ" (РОСС RU.0001.310360) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Штангенрейсмасы (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 6 «Порядок работы» паспорта штангенрейсмасов.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от Г10'9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
Стандарт предприятия Diapazon JSC «Штангенрейсмасы. Стандарт предприятия».
ПравообладательDiapazon JSC, КНР
Адрес: 328 Choahu road, Choahu city, 238000, China
Испытательный центр
Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская,
д. 20А, эт./помещ./ком. мансарда/ХША/ЗЗБ
Тел.: +7 (495) 822-18-08
E-mail: info@mcsevr.ru
Web-сайт: www.mcsevr.ru
Принцип действия штангенрейсмасов с отсчетом по нониусу основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенрейсмаса.
Принцип действия штангенрейсмасов с отсчетом по круговой шкале основан на измерении линейных размеров методом непосредственной оценки по механическому счётчику и по делениям круговой шкалы, встроенной в рамку штангенрейсмаса. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.
Принцип действия штангенрейсмасов с цифровым отсчетным устройством основан на преобразовании линейного перемещения рамки штангенрейсмаса в изменения электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический дисплей цифрового отсчетного устройства. Отсчет размеров производится по цифровому отсчетному устройству.
Штангенрейсмасы с отсчетом по нониусу состоят из основания, штанги с миллиметровой шкалой, рамки с нониусом, перемещающейся вдоль штанги, измерительной ножки, устройства микрометрической подачи или без него, стопорного винта. Отличаются между собой внешним видом, метрологическими и техническими характеристиками.
Штангенрейсмасы с отсчетом по круговой шкале состоят из основания, двух направляющих, закрепленных в основание, рамки с круговой шкалой и двойным механическим счетчиком, перемещающейся вдоль направляющих, маховика, измерительной ножки, стопорного винта. Круговая шкала имеет возможность совмещения стрелки с нулевым делением шкалы при помощи ободка.
Штангенрейсмасы с цифровым отсчетным устройством состоят из основания, штанги или двух направляющих, рамки с цифровым отсчетным устройством в виде жидкокристаллического дисплея, которая перемещается вдоль штанги (направляющих), устройства микрометрической подачи или без него, маховика или без него, измерительной ножки, стопорного винта, источника питания.
Штангенрейсмасы отличаются между собой внешним видом, метрологическими и техническими характеристиками.
Товарный знак
наносится на паспорт штангенрейсмасов типографским методом и на штангу или рамку краской, лазерной маркировкой или в виде наклейки.
Заводской номер штангенрейсмаса в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится лазерной маркировкой в местах, указанных на рисунках 1-3.
Общий вид штангенрейсмасов указан на рисунках 1-3.
Возможность нанесения знака поверки на средство измерений отсутствует.
Пломбирование штангенрейсмасов от несанкционированного доступа не предусмотрено.

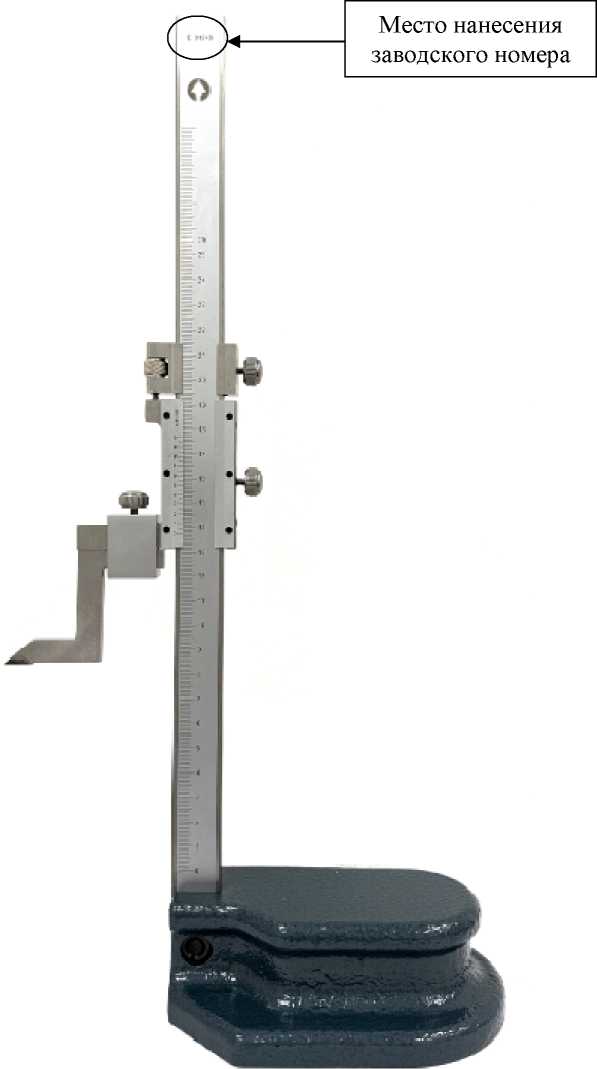

Рисунок 1 - Общий вид штангенрейсмасов с отсчетом по нониусу с указанием места нанесения заводского номера

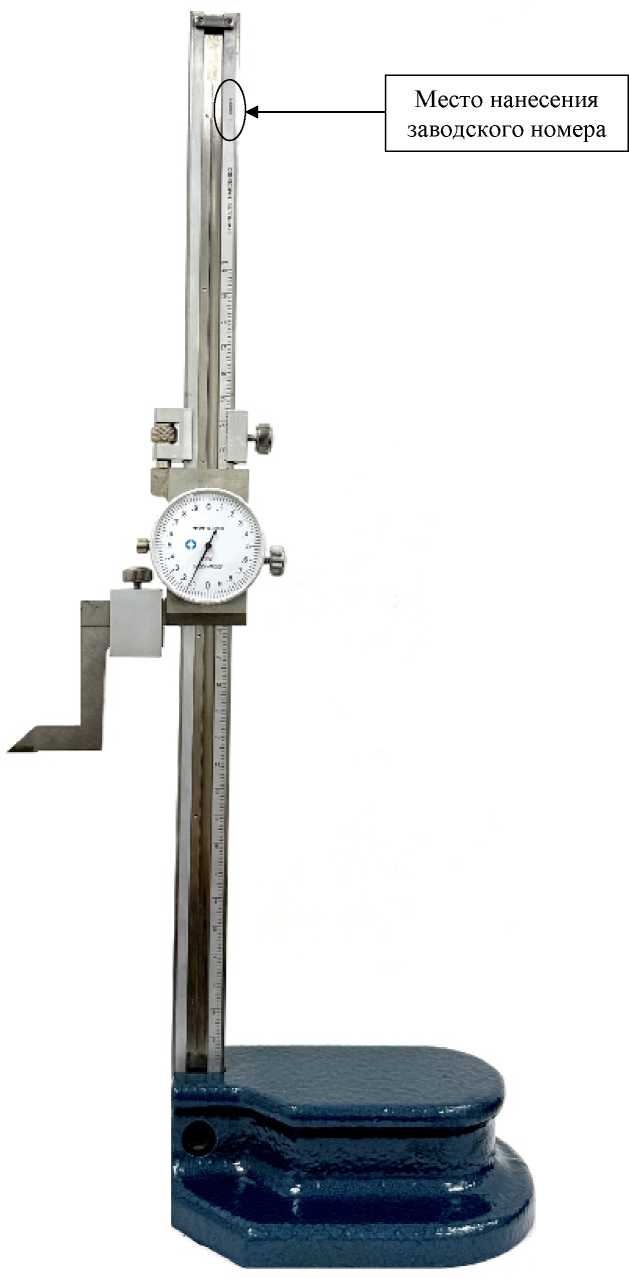

Рисунок 2 - Общий вид штангенрейсмасов с отсчетом по круговой шкале с указанием места нанесения заводского номера
Рисунок 3 - Общий вид штангенрейсмасов с цифровым отсчетным устройством с указанием места нанесения заводского номера
Таблица 1 - Основные метрологические характеристики штангенрейсмасов
|
Модификация |
Диапазон измерений, мм |
Значение отсчета по нониусу (цена деления круговой шкалы, шаг дискретности цифрового отсчетного устройства), мм |
|
С отсчетом по нониусу |
От 0 до 200 |
0,02; 0,05; 0,1 |
|
От 0 до 250 |
0,02; 0,05; 0,1 | |
|
От 0 до 300 |
0,02; 0,05; 0,1 | |
|
От 0 до 400 |
0,02; 0,05; 0,1 | |
|
От 0 до 500 |
0,02; 0,05; 0,1 | |
|
От 0 до 600 |
0,02; 0,05; 0,1 | |
|
От 0 до 630 |
0,02; 0,05; 0,1 | |
|
От 0 до 1000 |
0,02; 0,05; 0,1 | |
|
От 0 до 1600 |
0,05; 0,1 | |
|
От 0 до 2000 |
0,05; 0,1 | |
|
От 0 до 2500 |
0,05; 0,1 | |
|
С отсчетом по круговой шкале |
От 0 до 200 |
0,01; 0,02; 0,05 |
|
От 0 до 250 |
0,01; 0,02; 0,05 | |
|
От 0 до 300 |
0,01; 0,02; 0,05 | |
|
От 0 до 400 |
0,01; 0,02; 0,05 | |
|
От 0 до 500 |
0,01; 0,02; 0,05 | |
|
От 0 до 600 |
0,01; 0,02; 0,05 | |
|
От 0 до 630 |
0,01; 0,02; 0,05 | |
|
От 0 до 1000 |
0,01; 0,02; 0,05 | |
|
С цифровым отсчетным устройством |
От 0 до 200 |
0,01 |
|
От 0 до 250 |
0,01 | |
|
От 0 до 300 |
0,01 | |
|
От 0 до 400 |
0,01 | |
|
От 0 до 500 |
0,01 | |
|
От 0 до 600 |
0,01 | |
|
От 0 до 630 |
0,01 | |
|
От 0 до 1000 |
0,01 | |
|
От 0 до 1600 |
0,01 | |
|
От 0 до 2000 |
0,01 | |
|
От 0 до 2500 |
0,01 |
Таблица 2 - Пределы допускаемой абсолютной погрешности
|
Измеряемая длина*, мм |
Пределы допускаемой абсолютной погрешности, мм | ||||||
|
со значением отсчета по нониусу, мм |
с ценой деления круговой шкалы, мм |
с шагом дискретности цифрового отсчетного устройства, мм | |||||
|
0,02 |
0,05 |
0,1 |
0,01 |
0,02 |
0,05 |
0,01 | |
|
От 0 до 70 включ. |
±0,04 |
±0,05 |
±0,10 |
±0,02 |
±0,04 |
±0,05 |
±0,03 |
|
св. 70 до 150 включ. |
±0,04 |
±0,05 |
±0,10 |
±0,03 |
±0,04 |
±0,05 |
±0,03 |
|
св. 150 до 200 включ. |
±0,04 |
±0,05 |
±0,10 |
±0,03 |
±0,04 |
±0,05 |
±0,03 |
|
св. 200 до 300 включ. |
±0,04 |
±0,05 |
±0,10 |
±0,04 |
±0,04 |
±0,05 |
±0,04 |
|
св. 300 до 500 включ |
±0,06 |
±0,05 |
±0,10 |
±0,06 |
±0,06 |
±0,10 |
±0,05 |
|
св. 500 до 1000 включ. |
±0,08 |
±0,10 |
±0,10 |
±0,09 |
±0,09 |
±0,10 |
±0,07 |
|
св. 1000 до 1500 включ. |
- |
±0,15 |
±0,20 |
- |
- |
- |
±0,11 |
|
св. 1500 до 2000 включ. |
- |
±0,20 |
±0,20 |
- |
- |
- |
±0,20 |
|
св. 2000 до 2500 |
- |
±0,20 |
±0,20 |
- |
- |
- |
±0,20 |
Примечание: *
За измеряемую длину принимают номинальное расстояние между измерительной поверхностью ножки и поверочной плитой.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Допуск параллельности измерительной плоскости ножки относительно основания, мкм:
|
10 15 |
|
Допуск прямолинейности измерительной поверхности ножки, мм |
0,004 |
|
Условия эксплуатации:
|
От +15 до +25 80 |
Таблица 4 - Габаритные размеры и масса
|
Диапазон измерений, мм |
Длина, мм, не более |
Ширина, мм, не более |
Толщина, мм, не более |
Масса, кг, не более |
|
От 0 до 200 |
185 |
70 |
350 |
2,0 |
|
От 0 до 250 |
215 |
100 |
430 |
2,5 |
|
От 0 до 300 |
270 |
100 |
485 |
2,5 |
|
От 0 до 400 |
320 |
130 |
650 |
4,5 |
|
От 0 до 500 |
330 |
140 |
710 |
4,8 |
|
От 0 до 600 |
335 |
140 |
710 |
5,5 |
|
От 0 до 630 |
340 |
150 |
710 |
5,8 |
|
От 0 до 1000 |
330 |
150 |
1240 |
14,0 |
|
От 0 до 1600 |
430 |
200 |
1980 |
30,0 |
|
От 0 до 2000 |
470 |
260 |
2350 |
38,0 |
|
От 0 до 2500 |
650 |
400 |
2980 |
48,0 |
