Номер по Госреестру СИ: 95541-25
95541-25 Шаблоны универсальные
(ПШ00316)
Назначение средства измерений:
Шаблоны универсальные ПШ00316 (далее по тексту - шаблоны) предназначены для измерений линейных размеров элементов верхнего строения железнодорожных путей и стрелочных переводов:
- стыковых рельсовых зазоров;
- взаимного положения остряка и рамного рельса;
- расположения болтовых отверстий в рельсах;
- горизонтальных и вертикальных ступенек рельсовых стыков;
- глубины и протяженности поверхностных дефектов рельсовых кодов: 10.1, 10.2, 11.1, 11.2, 14, 17.1, 17.2, 18, 59 согласно НТД/ЦП-2-93;
- дефектов элементов стрелочных переводов кодов: ДО.11.2. ДО.41.2, ДО.61.2, ДСН.61.2, ДР.11.2, ДР.21.2, ДУН.21.2, ДС.10.1, ДУ.12.2. ДО.13.2, ДУ.13.2, ДС.18.1, ДО.18.2, ДУ.18.2, ДО.28.2, ДУ.28.2, ДС.42.2, ДУ.42.2.2 согласно дополнениям к НТД/ЦП-2-93;
- глубины дефектов элементов стрелочных переводов кодов ДО.14.2, ДСН.14.2, ДС.14.1. ДС.14.2, ДУ.14.2, ДО.14.2, ДСН 14.2 согласно дополнениям к НТД/ЦП-2-93;
- протяженности дефектов элементов стрелочных переводов кодов ДС.30Г.2, ДУ.30Г.2 согласно дополнениям к НТД/ЦП-2-93.
Внешний вид.
Шаблоны универсальные
Рисунок № 1
Внешний вид.
Шаблоны универсальные
Рисунок № 2
Внешний вид.
Шаблоны универсальные
Рисунок № 3
Общие сведения
Дата публикации - 28.05.2025
Срок свидетельства - 26.05.2030
Номер записи - 197318
ID в реестре СИ - 1425787
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Завод Точного Инструмента" (ООО "ЗТИ")
Страна - РОССИЯ
Населенный пункт - г. Киров
Уведомление о начале осуществления предпринимательской деятельности -
Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.
Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).
Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.
Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1013 от 2025.05.26 ПРИКАЗ Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Шаблоны универсальные (ПШ00316)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Завод Точного Инструмента" (ООО "ЗТИ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95541-25 26.05.2030 |
Шаблоны универсальные, ПШ00316 Общество с ограниченной ответственностью "Завод Точного Инструмента" (ООО "ЗТИ") (РОССИЯ г. Киров) |
ОТ МП |
1 год |
Отчет «MM_2. Сводные статические показатели реестра МВИ ФГИС «Аршин»» дает быстрый обзор ключевых метрик по всем карточкам методик измерений. Здесь собраны базовые данные: даты первой и последней публикации, общий объем записей, доля действующих методик, темп появления новых публикаций (за 30 дней, за год, YTD), а также усредненные показатели (например, средний темп в месяц).
Блоки «Организации» и «Качество данных» показывают, сколько уникальных разработчиков и аттестующих организаций представлено в базе, сколько разных номеров аккредитации встречается, и насколько полно заполнены ключевые поля карточек (контакты, диапазоны измерений, погрешность, наименование документа). Это помогает оценивать как охват реестра, так и качество его наполнения.
В разделе «Дубликаты и лидеры» видна доля строк в дубликатных реестровых номерах и самый распространенный вид измерений. Эти индикаторы полезны для наведения порядка в данных и мониторинга тематических «горячих зон». Все показатели рассчитываются непосредственно из таблицы foei_mi_flat и обновляются при каждом открытии страницы.
Кто поверяет Шаблоны универсальные (ПШ00316)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Шаблоны универсальные (ПШ00316)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Заметки по эксплуатации, порядок работы, поверка» паспорта шаблонов.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г № 2840;
ТУ 30.20.31-007-67587931-2024 «Шаблоны универсальные ПШ00316. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Завод Точного Инструмента» (ООО «ЗТИ»)
ИНН 4345313234
Адрес юридического лица: 610002 г. Киров, ул. Водопроводная, д. 39, помещ. 1001
Телефон: +7 (8332) 216-888
Испытательный центр
Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская,
д. 20А, эт./помещ./ком. мансарда/ХША/ЗЗБ
Тел.: +7 (495) 822-18-08
E-mail: info@mcsevr.ru
Web-сайт: www.mcsevr.ru
Принцип действия основан на измерении значений дефекта рельсов или стрелочных переводов по соответствующей шкале (А, Б, В) путем наложения шаблона на элементы верхнего строения железнодорожного пути или стрелочных переводов.
Шаблон состоит из основания, на которое нанесены шкалы для измерений:

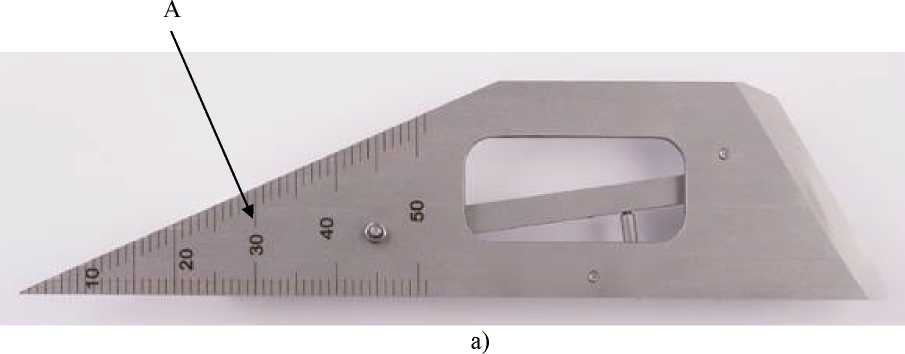

- шкала «А» (рисунок 1, а) - стыковых рельсовых зазоров;
- шкала «Б» (рисунок 1, б) - глубины поверхностных дефектов элементов рельсов и стрелочных переводов, горизонтальных и вертикальных ступенек рельсовых стыков;
- шкала «В» (рисунок 1, б) - протяженности поверхностных дефектов элементов рельсов и стрелочных переводов, и расположения болтовых отверстий.
На основании шаблона также установлен измерительных рычаг с измерительным стержнем. Рычаг с указателем-штрихом поворачивается на оси относительно основания и шкалы «Б».
Товарный знак
наносится на паспорт шаблонов типографским методом и на
нерабочую поверхность шаблона методом лазерной маркировки.
Заводской номер в виде цифрового обозначения наносится на нерабочую поверхность шаблона лазерной гравировкой в местах, указанных на рисунке 1.
Возможность нанесения знака поверки на средство измерений отсутствует. Общий вид шаблонов указан на рисунке 1.
Пломбирование шаблонов от несанкционированного доступа не предусмотрено.
б)

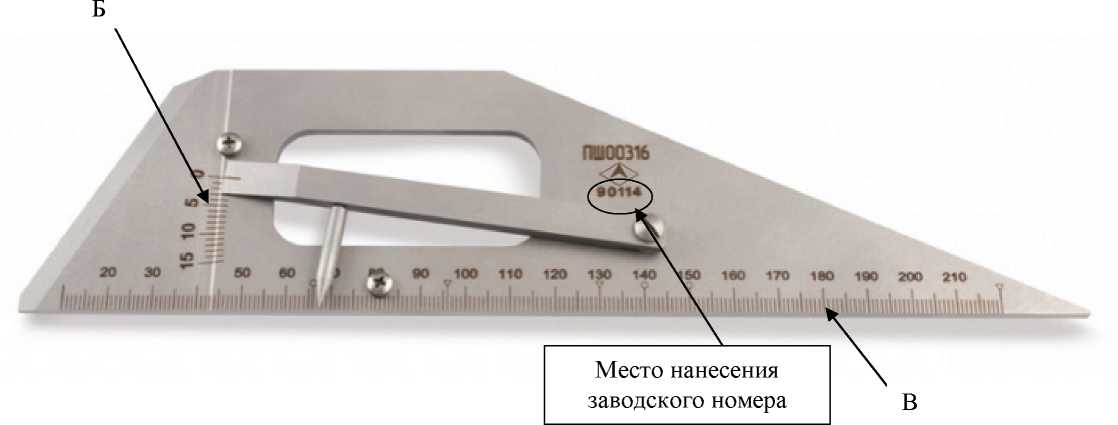

Рисунок 1 - Общий вид шаблонов с указанием места нанесения заводского номера
аблица 1 - Основные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений стыковых рельсовых зазоров, мм |
От 1 до 50 |
|
Диапазон измерений глубины поверхностных дефектов элементов рельсовых и стрелочных переводов, горизонтальных и вертикальных ступенек рельсовых стыков, мм |
От 0 до 15 |
|
Диапазон измерений протяженности поверхностных дефектов элементов рельсовых и стрелочных переводов, расположения болтовых отверстий, мм |
От 0 до 220 |
|
Цена деления шкал, мм |
1 |
|
Пределы допускаемой абсолютной погрешности при измерении стыковых рельсовых зазоров, мм |
±0,5 |
|
Пределы допускаемой абсолютной погрешности при измерении глубины и протяженности поверхностных дефектов элементов рельсовых и стрелочных переводов; расположения болтовых отверстий рельсов; горизонтальных и вертикальных ступенек рельсовых стыков, мм |
±0,25 |
|
Контролируемые координаты болтовых отверстий стыковых соединений рельсов, мм:
|
66, 140, 150 96, 130, 220 |
|
Угол между рабочими поверхностями для контроля взаимного расположения остряка и рамного рельса |
120°±20' |
|
Отклонение от прямолинейности рабочих поверхностей, мм, не более:
|
0,03 0,05 |
|
Параметр шероховатости Ra по ГОСТ 2789-73, мкм, не более:
|
0,8 1,6 |
аблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
-длина |
240 |
|
-ширина |
60 |
|
-толщина |
14 |
|
Масса, кг, не более |
0,3 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
От -45 до +45 |
|
- относительная влажность воздуха при температуре +25 °С, %, | |
|
не более |
80 |
