Номер по Госреестру СИ: 95542-25
95542-25 Пластинки поляриметрические
(PQE)
Назначение средства измерений:
Пластинки поляриметрические PQE (далее - пластинки) предназначены для хранения, воспроизведения и передачи единицы угла вращения плоскости поляризации в угловых градусах и в единицах Международной Сахарной Шкалы средствам измерений (поляриметрам, сахариметрам) в лабораториях научно-исследовательских институтов и промышленных предприятий, государственных и ведомственных метрологических службах.
Внешний вид.

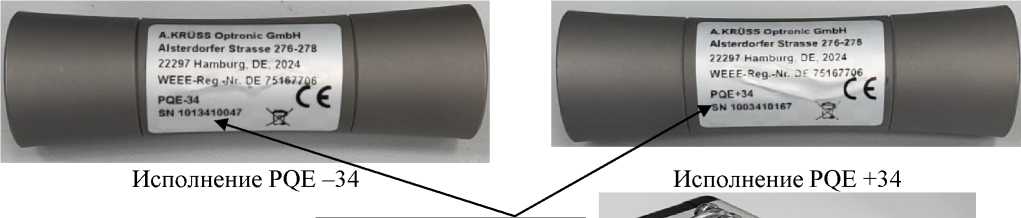

Пластинки поляриметрические
Рисунок № 1
Внешний вид.

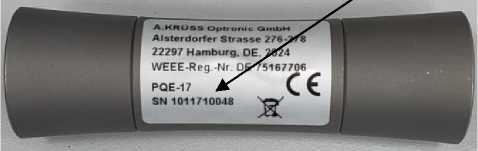

Пластинки поляриметрические
Рисунок № 2
Общие сведения
Дата публикации - 28.05.2025
Срок свидетельства -
Номер записи - 197319
ID в реестре СИ - 1425788
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
PQE -34, PQE -17, PQE +34,
Производитель
Изготовитель - A. Krüss Optronic GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.
Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.
В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1013 от 2025.05.26 ПРИКАЗ Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Пластинки поляриметрические (PQE)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет позволяет оценить какими эталонами поверяется конкретный тип СИ в различных организациях.
Выводится список эталонов и организаций, а также, количество поверок, выполненных эталоном, выбранного типа СИ
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Бесплатный
Кто поверяет Пластинки поляриметрические (PQE)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 3 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Пластинки поляриметрические (PQE)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации пластинок и на корпус футляра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в Руководстве по эксплуатации, раздел 2 «Методики (методы) измерений».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2652 «Об утверждении государственной поверочной схемы для средств измерений угла вращения плоскости поляризации».
ПравообладательФедеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский и испытательный институт медицинской техники» Федеральной службы по надзору в сфере здравоохранения (ФГБУ «ВНИИИМТ» Росздравнадзора)
ИНН 7716182210
Юридический адрес: 115478, г. Москва, Каширское ш., д. 24, стр. 16
Телефон: +7 (495) 645 38 32
E-mail: info@vniiimt.ru
Web-сайт: www.vniiimt.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений»(ФГБУ «ВНИИОФИ»)
ИНН 9729338933
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: 8 (495) 437-56-33; факс 8 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Web-сайт: www.vniiofi.ru
Правообладатель
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский и испытательный институт медицинской техники» Федеральной службы по надзору в сфере здравоохранения (ФГБУ «ВНИИИМТ» Росздравнадзора)ИНН 7716182210
Юридический адрес: 115478, г. Москва, Каширское ш., д. 24, стр. 16
Телефон: +7 (495) 645 38 32
E-mail: info@vniiimt.ru
Web-сайт: www.vniiimt.ru
Принцип действия пластинок основан на свойстве оптической активности кристаллического кварца.
Конструктивно пластинки состоят из кварцевых пластинок, установленных в металлическую оправу, которая обеспечивает их перпендикулярность к оси распространения излучения в поверяемых средствах измерений.
Пластинки выпущены в следующих исполнениях: PQE -17, PQE +34, PQE -34, отличающихся номинальными значениями угла вращения плоскости поляризации.
К пластинкам данного типа относятся:
-
- пластинка поляриметрическая PQE, исполнение PQE -17, сер. № 1011710048;
-
- пластинка поляриметрическая PQE, исполнение PQE -34, сер. № 1013410047;
-
- пластинка поляриметрическая PQE, исполнение PQE +34, сер. № 1003410167.
Серийный номер содержит цифровое обозначение и нанесен типографским способом на корпус пластинок с помощью маркировочной наклейки.
Нанесение знака поверки на пластинки не предусмотрено.
Пломбирование пластинок не предусмотрено.
Внешний вид пластинок, схема нанесения серийного номера и знака утверждения типа представлены на рисунке 1.
Исполнение PQE +34
A.KRCI5S Oplronlc GmbH Alsterrforfer Strasse 276-278 22297 Hamburg DE. 2024 WEEE-Qeg.-Nr. Df 75167706 PQE+34 L t
fSN 1001410167
Исполнение PQE -34
A.KRUSS Oplronic GmbH Alsterdorfer Strasse 276-278 22297 Hamburg, DE 2024 WEEE-Reg^Ji. DE 75167^6
PQE-34 Q £
SN 1013410047 <->
Место нанесения серийного номера
Исполнение PQE -17
Футляр для хранения пластинок
Место нанесения знака утверждения типа
Рисунок 1 - Внешний вид и схема маркировки пластинок (место нанесения серийного номера, место нанесения знака утверждения типа)
Таблица 1 - Метрологические характеристики пластинок
|
Наименование характеристики |
Значение для поляриметрической пластинки | ||
|
PQE -17 |
PQE -34 |
PQE +34 | |
|
Номинальное значение угла вращения плоскости поляризации в угловых градусах |
-17,0015° |
-34,0930° |
+34,0010° |
|
Пределы допускаемой абсолютной погрешности угла вращения плоскости поляризации в угловых градусах |
±0,0025° | ||
|
Номинальное значение угла вращения плоскости поляризации в единицах Международной Сахарной Шкалы, °Z |
-49,101 |
-98,461 |
+98,195 |
|
Пределы допускаемой абсолютной погрешности угла вращения плоскости поляризации в единицах Международной Сахарной Шкалы, °Z |
±0,009 | ||
Таблица 2 - Основные технические характеристики пластинок
|
Наименование характеристики |
Значение для поляриметрической пластинки | ||
|
PQE -17 |
PQE -34 |
PQE +34 | |
|
Масса пластинок, кг, не более |
0,118 | ||
|
Масса пластинок в футляре, кг, не более |
0,310 | ||
|
Габаритные размеры пластинок, мм, не более: | |||
|
- диаметр |
30 | ||
|
- длина |
100 | ||
|
Габаритные размеры футляра, мм, не более: | |||
|
- длина |
200 | ||
|
- ширина |
130 | ||
|
- высота |
70 | ||
|
Условия эксплуатации: | |||
|
- температура окружающей среды, °С |
от +15 до +25 | ||
|
- относительная влажность воздуха, %, не более |
80 | ||
|
- атмосферное давление, кПа |
от 96 до 104 | ||
