Сведения о средстве измерений: 95543-25 Аппаратура геодезическая спутниковая многочастотная

Номер по Госреестру СИ: 95543-25
95543-25 Аппаратура геодезическая спутниковая многочастотная
(RS-3S)

Назначение средства измерений:
Аппаратура геодезическая спутниковая многочастотная RS-3S (далее - аппаратура) предназначена для измерений приращений координат и геодезических определений относительного местоположения объектов.

сертификация программного обеспечения
Внешний вид. Аппаратура геодезическая спутниковая многочастотная, http://oei-analitika.ru рисунок № 1
Внешний вид.
Аппаратура геодезическая спутниковая многочастотная
Рисунок № 1
Внешний вид. Аппаратура геодезическая спутниковая многочастотная, http://oei-analitika.ru рисунок № 2
Внешний вид.
Аппаратура геодезическая спутниковая многочастотная
Рисунок № 2
Внешний вид. Аппаратура геодезическая спутниковая многочастотная, http://oei-analitika.ru рисунок № 3
Внешний вид.
Аппаратура геодезическая спутниковая многочастотная
Рисунок № 3

Общие сведения

Дата публикации - 28.05.2025
Срок свидетельства - 26.05.2030
Номер записи - 197320
ID в реестре СИ - 1425789
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "ТРИФ" (ООО "ТРИФ")
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности -

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1013 от 2025.05.26 ПРИКАЗ Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Аппаратура геодезическая спутниковая многочастотная (RS-3S)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ТРИФ" (ООО "ТРИФ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95543-25
26.05.2030
Аппаратура геодезическая спутниковая многочастотная, RS-3S
Общество с ограниченной ответственностью "ТРИФ" (ООО "ТРИФ") (РОССИЯ г. Екатеринбург)
ОТ
МП
1 год

Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.

Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"

В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.

Стоимость 200 руб. или по подписке

Кто поверяет Аппаратура геодезическая спутниковая многочастотная (RS-3S)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Аппаратура геодезическая спутниковая многочастотная (RS-3S)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Для управления аппаратурой используется встроенное программное обеспечение (далее - ПО) «RS-3S firmware», осуществляющее взаимодействие узлов аппаратуры, обработку измерительной информации и ее экспорт по интерфейсным каналам. В комплекте с аппаратурой поставляется ПО постобработки «NETVIEW &MODEM RU EDITION», предназначенное для высокоточной обработки измерений. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

аблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

RS-3S firmware

NETVIEW &MODEM RU EDITION

Номер версии (идентификационный номер) ПО

4.2.01 и выше

2.3.6.1 и выше


Знак утверждения типа

Знак утверждения типа

наносится на нижнюю панель корпуса аппаратуры на наклейку и на титульный лист руководства по эксплуатации в виде наклейки или типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в главе «Установка и съемка» документа «Аппаратура геодезическая спутниковая многочастотная RS-3S. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;

Аппаратура геодезическая спутниковая многочастотная RS-3S. Технические условия. ДРША.464345.023 ТУ.

Правообладатель

Общество с ограниченной ответственностью «ТРИФ» (ООО «ТРИФ») ИНН 6671053080

Юридический адрес: 620144, Свердловская обл., г. Екатеринбург, ул. Фурманова, д. № 109, оф. 610

Изготовитель

Общество с ограниченной ответственностью «ТРИФ» (ООО «ТРИФ»)
ИНН 6671053080
Юридический адрес: 620144, Свердловская обл., г. Екатеринбург, ул. Фурманова, д. № 109, оф. 610
Адрес места осуществления деятельности: 620144, Свердловская обл., г. Екатеринбург, ул. Фурманова, д. № 109, эт. 4

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Правообладатель

Общество с ограниченной ответственностью «ТРИФ» (ООО «ТРИФ») ИНН 6671053080
Юридический адрес: 620144, Свердловская обл., г. Екатеринбург, ул. Фурманова, д. № 109, оф. 610

Принцип действия аппаратуры основан на измерении параметров навигационных сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС в частотных диапазонах L1, L2, L3; GPS в частотных диапазонах L1C/A, L1C, L2C, L5; Galileo в частотных диапазонах E1, Е5а, E5b, E6; BeiDou в частотных диапазонах B1I, B1C, B2a, B2b, B3; SBAS в частотных диапазонах L1, L5 и их последующей обработке. Принятый широкополосный сигнал преобразуется, фильтруется, оцифровывается и распределяется по 874 параллельным каналам. Процессор аппаратуры контролирует процесс отслеживания сигнала.

Конструктивно аппаратура выполнена в компактном корпусе, изготовленном из металла и покрашенном в белый цвет с внешней ГНСС-антенной, которая не входит в комплект поставки.

Аппаратура осуществляет непрерывный прием и обработку сигналов со спутников космических навигационных систем. Спутниковые измерения записываются во внутреннюю память аппаратуры. Управление аппаратурой осуществляется через веб-интерфейс внешних устройств. Связь аппаратуры с внешними устройствами осуществляется через порт обмена данными USB, а также посредством подключения через канал Ethernet. Аппаратура обеспечивает вычисление и выдачу потока корректирующей информации в целях обеспечения режима геопозиционирования в качестве референцной станции. Электропитание аппаратуры осуществляется от внешнего источника питания постоянного тока.

На передней панели аппаратуры расположены:

  • - разъем TNC для подключения внешней GNSS-антенны,

  • - разъем подключения питания,

  • - разъем подключения Ethernet (SFP модуль, оптический/медный) 1000 BASE-X,

  • - разъем подключения комбинированного разъема RS422 + 1PPS,

  • - разъем подключения Wi-Fi антенны и внешнего датчика BME 280,

  • - USB-порт для настройки приемника USB 2.0 Type A Female Device со светодиодной индикацией.

В процессе эксплуатации аппаратура не предусматривает внешних механических или электронных регулировок. Пломбирование крепёжных винтов корпуса аппаратуры не предусмотрено.

Заводской номер аппаратуры размещается в числовом формате в виде наклейки типографским способом на нижней стороне корпуса.

Условия эксплуатации аппаратуры не обеспечивают сохранность знака поверки в течение всего рекомендуемого интервала между поверками при нанесении его на корпус аппаратуры.

Общий вид аппаратуры приведен на рисунке 1. Общий вид Wi-Fi антенны и внешнего датчика BME 280 приведен на рисунке 2. Вид аппаратуры со стороны нижней панели с указанием места нанесения знака утверждения типа и места размещения заводского номера приведен на рисунке 3.

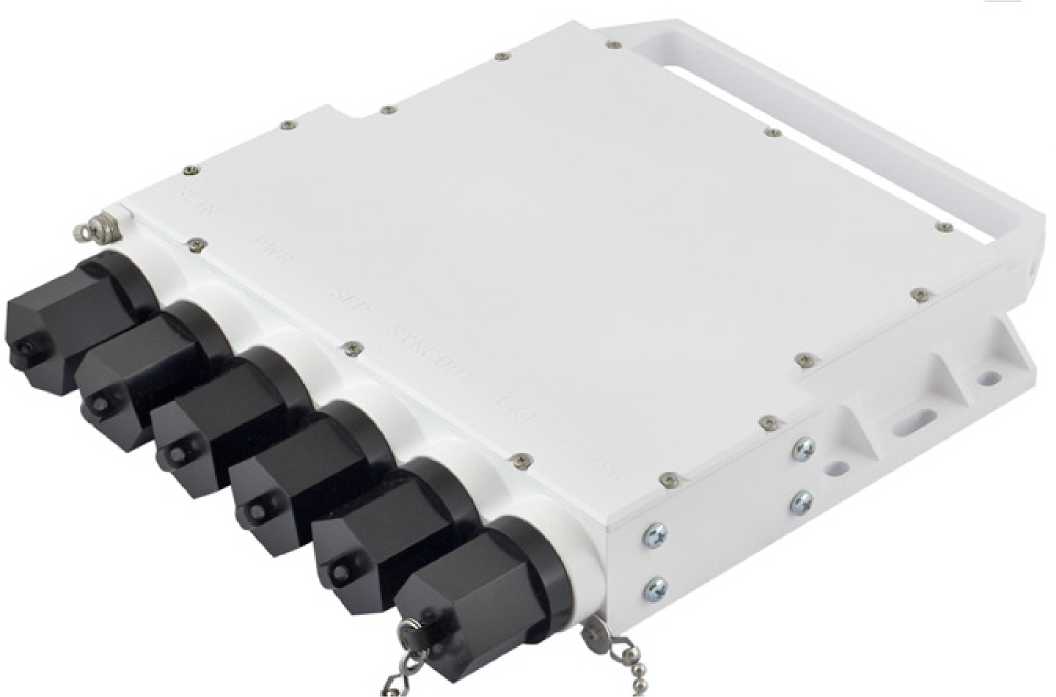

Внешний вид. Аппаратура геодезическая спутниковая многочастотная (RS-3S), http://oei-analitika.ru

Рисунок 1 - Общий вид аппаратуры

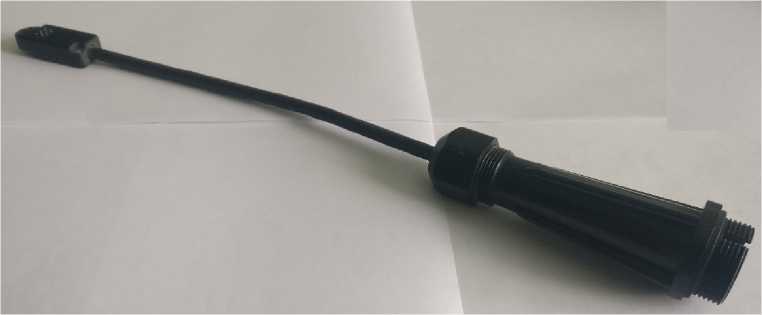

Внешний вид. Аппаратура геодезическая спутниковая многочастотная (RS-3S), http://oei-analitika.ru

Рисунок 2 - Общий вид Wi-Fi антенны и внешнего датчика BME 280

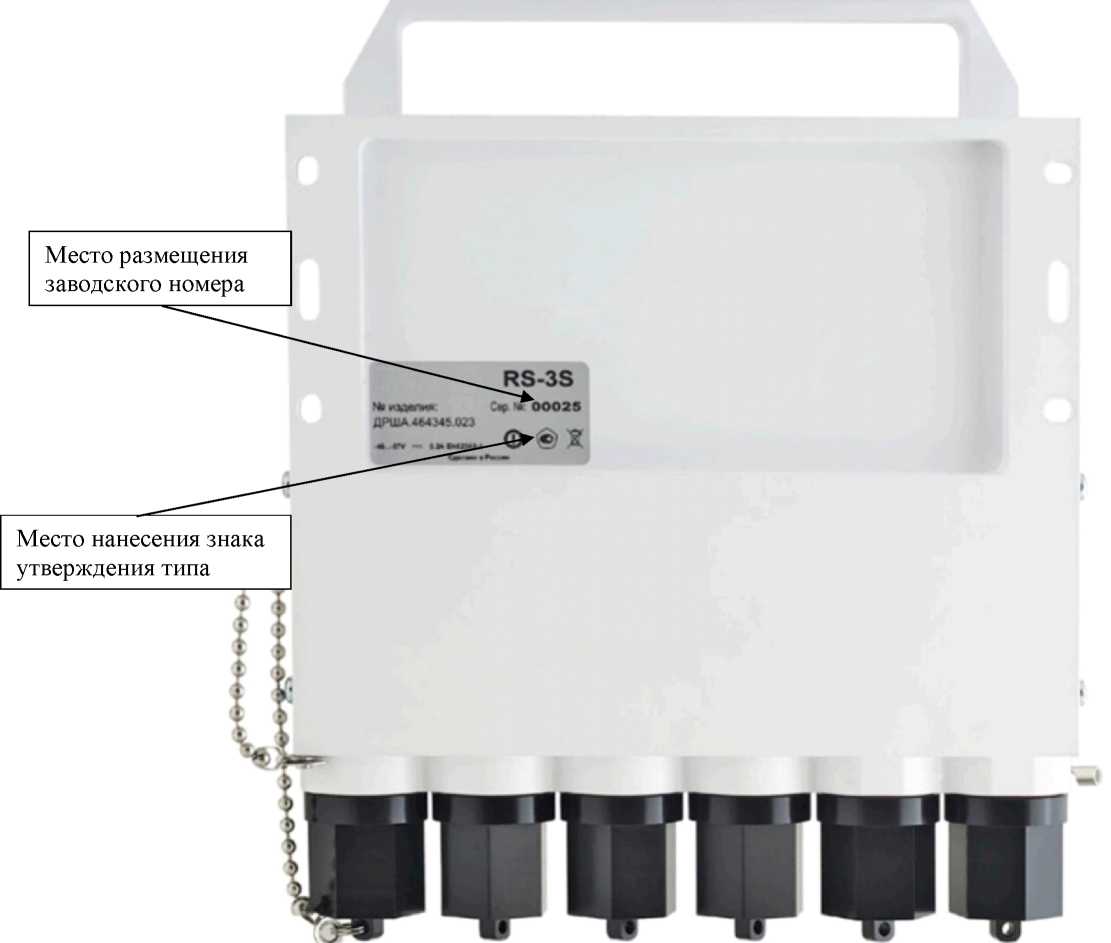

Внешний вид. Аппаратура геодезическая спутниковая многочастотная (RS-3S), http://oei-analitika.ru

Рисунок 3 - Вид аппаратуры со стороны нижней панели

с указанием места нанесения знака утверждения типа и места размещения заводского номера


Таблица 4 - Комплектность аппаратуры

Наименование

Обозначение

Количество

1 Аппаратура геодезическая спутниковая многочастотная в составе:

RS-3S

1 комплект

1.1 Футляр транспортировочный

1 шт.

1.2 ГНСС приемник

1 шт.

1.3 Крышка транспортировочная

1 шт.

1.4 Резинка для крышки транспортировочной

1 шт.

1.5 Антенна Wi-Fi с внешним датчиком BME 280

1 шт.

1.6 Кронштейн для установки на столб

1 шт.

1.7 Винты M6x16

6 шт.

1.8 Шайбы под M6

6 шт.

1.9 Г айки закладные M4

4 шт.

1.10 Винты для крепления на стойку - винты M4x12

4 шт.

2 Аппаратура геодезическая спутниковая многочастотная RS-3S. Руководство по эксплуатации

-

1 экз.

3 Аппаратура геодезическая спутниковая многочастотная RS-3S. Паспорт

-

1 экз.


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение характеристики

Режимы «Статика» и «Быстрая статика» 1) Доверительные границы абсолютной погрешности измерений длины базиса при доверительной вероятности 0,95, мм

в плане

по высоте

±2-(2,5+0,4-106-D) 2)

±2-(4,0+0,5-106-D) 2)

Режимы «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» 1) 3) Доверительные границы абсолютной погрешности измерений длины базиса при доверительной вероятности 0,95, мм

в плане

по высоте

±2-(5,0+0,5-106-D) 2)

±2-(8,0+0,8-106-D) 2)

Примечание:

  • 1) Диапазон работы режима от 0,07 до 30 км, заявленные точностные характеристики достигаются при одновременном приеме сигналов ГНСС ГЛОНАСС и GPS.

  • 2) где D - измеряемое расстояние, мм.

  • 3) При работе аппаратуры в режимах «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» необходима базовая станция, метрологические характеристики которой должны быть не хуже, чем метрологические характеристики аппаратуры.

Таблица 3 - Технические характеристики

Наименование характеристики

Значение характеристики

Количество каналов

874

Принимаемые сигналы

GPS L1C/A, L1C, L2C, L5 ГЛОНАСС L1, L2, L3

Gallileo E1, Б5а> E5b, E6

BeiDou B1I, B1C, B2a, B2b, B3 SBAS L1, L5

Диапазон рабочих температур, °С

от -50 до +70

Г абаритные размеры, мм, не более

длина

229

ширина

43

высота

275

Масса, кг, не более

2
