Сведения о средстве измерений: 95557-25 Машина координатно-измерительная

Номер по Госреестру СИ: 95557-25
95557-25 Машина координатно-измерительная
(CD-MarxM 151210)

Назначение средства измерений:
Машина координатно-измерительная CD-MarxM 151210 (далее - КИМ) предназначена для измерений геометрических размеров деталей сложной формы с последующим определением отклонения формы и расположения поверхностей элементов деталей.

сертификация программного обеспечения
Внешний вид. Машина координатно-измерительная, http://oei-analitika.ru рисунок № 1
Внешний вид.
Машина координатно-измерительная
Рисунок № 1

Общие сведения

Дата публикации - 28.05.2025
Срок свидетельства -
Номер записи - 197332
ID в реестре СИ - 1425801
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

CD-MarxM 151210,

Производитель

Изготовитель - JIANGSU CAIDAO PRECISION INSTRUMENTS CO, LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².

В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.

Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.

Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.

Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".

Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1014 от 2025.05.26 ПРИКАЗ Об утверждении типов средств измерений (14)

Наличие аналогов СИ: Машина координатно-измерительная (CD-MarxM 151210)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений JIANGSU CAIDAO PRECISION INSTRUMENTS CO, LTD

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95557-25

Машина координатно-измерительная, CD-MarxM 151210
JIANGSU CAIDAO PRECISION INSTRUMENTS CO, LTD (КИТАЙ )
ОТ
МП
1 год

Кто поверяет Машина координатно-измерительная (CD-MarxM 151210)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
(RA.RU.313740)
  • CD-MarxM 151210
  • 1 1 0 0 1 1 0

    Стоимость поверки Машина координатно-измерительная (CD-MarxM 151210)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    КИМ работают под управлением метрологически значимого программного обеспечения (далее - ПО), устанавливаемого на внешнем персональном компьютере. ПО предназначено для управления КИМ, сбора, отображения, обработки, регистрации, передачи данных.

    Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    AC-DMIS

    Номер версии (идентификационный номер) ПО

    не ниже 2023

    5.6.690

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 3.3 «Измерения и проверки» документа «Машина координатноизмерительная CD-MarxM 151210. Руководство по эксплуатации.».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;

    Стандарт предприятия JIANGSU CAIDAO PRECISION INSTRUMENTS CO, LTD, КНР.

    Правообладатель

    JIANGSU CAIDAO PRECISION INSTRUMENTS CO, LTD, КНР

    Адрес: NO.33 YUANFENG RD., YUSHAN, KUNSHAN, КНР

    Изготовитель

    JIANGSU CAIDAO PRECISION INSTRUMENTS CO, LTD, КНР
    Адрес: NO.33 YUANFENG RD., YUSHAN, KUNSHAN, КНР

    Испытательный центр

    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
    Юридический адрес: 119415, г. Москва, вн. тер. г. муниципальный округ Проспект Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
    Адреса мест осуществления деятельности:
    142300, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д. 2;
    308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;
    155126, Ивановская обл., Лежневский р-н, СПК им. Мичурина

    Правообладатель

    JIANGSU CAIDAO PRECISION INSTRUMENTS CO, LTD, КНР
    Адрес: NO.33 YUANFENG RD., YUSHAN, KUNSHAN, КНР

    Принцип действия КИМ основан на считывании с измерительных шкал, при помощи дифракционных оптических энкодеров, значений измеряемой длины, соответствующей интервалу перемещений датчиков по осям X, Y, Z, образующих декартову систему координат.

    При проведении измерений определяются координаты отдельных или множества точек на измеряемой поверхности в пределах диапазона измерений КИМ. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения и последующий расчёт угловых размеров, отклонений размера, формы и расположения деталей в соответствующей системе координат.

    Конструктивно КИМ является машиной портального типа с неподвижным измерительным столом и подвижным порталом.

    КИМ состоит из станины с установленным отдельно блоком контроллеров, гранитного измерительного стола с направляющими для перемещения измерительных кареток, портала, гранитной пиноли, встроенных измерительных шкал, персонального компьютера. Перемещение КИМ по осям осуществляется на пневматических подшипниках.

    КИМ оснащена измерительной головкой PH20. Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры персонального компьютера или при помощи пульта управления, переключающегося на замедленный ход. Автоматический режим реализуется через программное обеспечение, установленное на персональный компьютер, по заранее составленному алгоритму.

    Станина КИМ имеет антивибрационные регулируемые опоры для установки по уровню. Верхняя поверхность измерительного стола содержит резьбовые вставки для фиксации измеряемой детали.

    К данному описанию типа относится машина координатно-измерительная CD-MarxM 151210, зав. № CDHW20240318-001.

    Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, нанесён типографским способом на идентификационной табличке, расположенной на боковой части измерительного гранитного стола.

    Пломбировка КИМ от несанкционированного доступа не осуществляется. Нанесение знака поверки на средство измерений не предусмотрено. Общий вид машины координатно-измерительной приведен на рисунке 1. Общий вид идентификационной таблички представлен на рисунке 2.

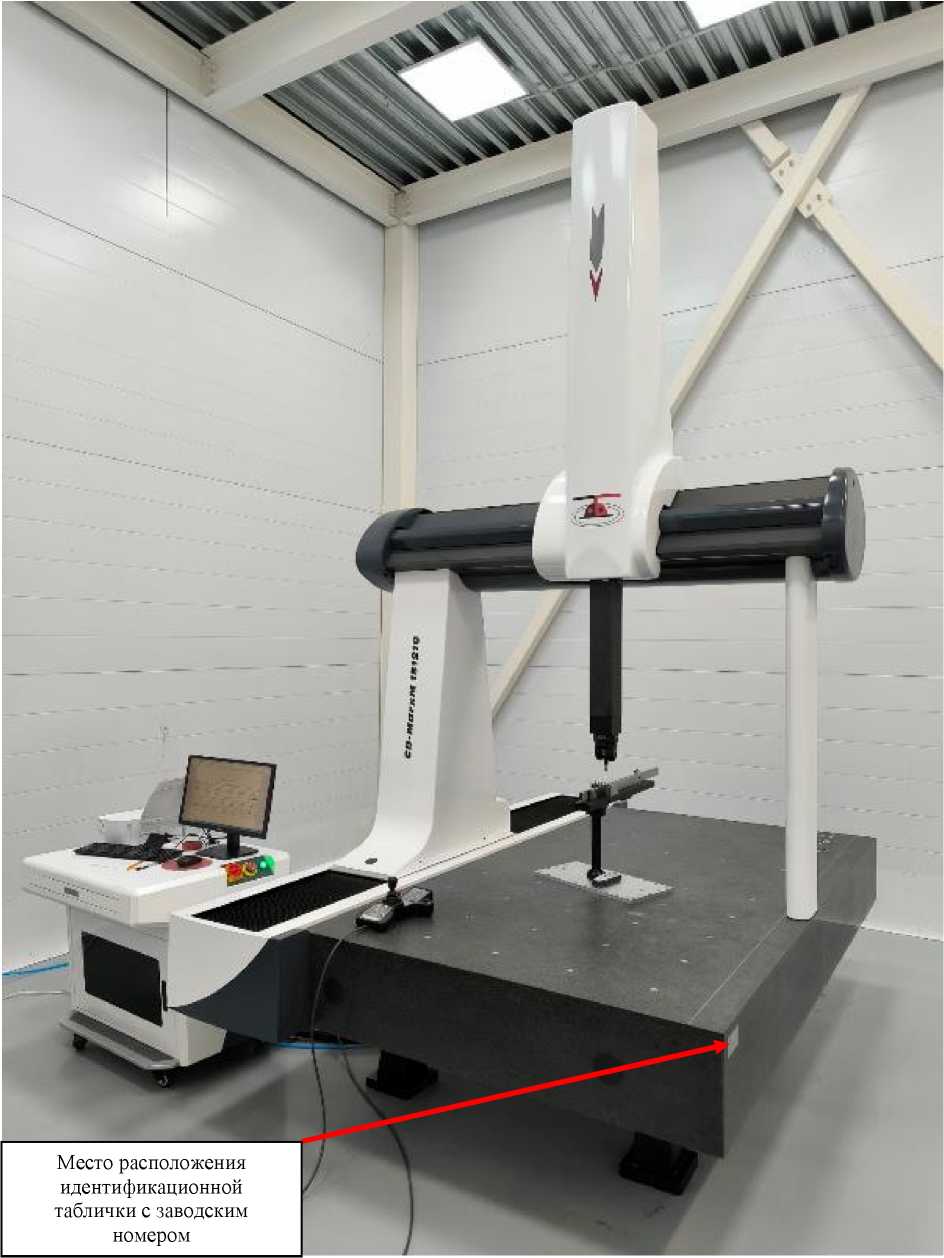

    Внешний вид. Машина координатно-измерительная (CD-MarxM 151210), http://oei-analitika.ru
