Сведения о средстве измерений: 95614-25 Машины испытательные

Номер по Госреестру СИ: 95614-25
95614-25 Машины испытательные
(VUD)

Назначение средства измерений:
Машины испытательные VUD (далее по тексту - машины) предназначены для измерений силы, возникающей при деформации образца, в процессе определения механических характеристик формовочных и стержневых масс во влажном, высушенном или химически отвержденном состоянии (прочность на сжатие, растяжение, изгиб, срез, двойной срез, расщепление).

сертификация программного обеспечения
Внешний вид. Машины испытательные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Машины испытательные
Рисунок № 1
Внешний вид. Машины испытательные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Машины испытательные
Рисунок № 2

Общие сведения

Дата публикации - 09.06.2025
Срок свидетельства - 04.06.2030
Номер записи - 197377
ID в реестре СИ - 1425976
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Компания VERSATILE EQUIPMENTS PVT LTD
Страна - ИНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Оренбург - административный центр Оренбургской области России и Оренбургского района, составляющий вместе с 10 сельскими поселениями отдельное муниципальное образование - город Оренбург со статусом городского округа. Один из крупнейших городов Южного Урала. Город расположен в Южном Приуралье, на реке Урал (Яик), недалеко от впадения в нее реки Сакмара. Оренбург находится в 1475 км к юго-востоку от Москвы.

В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Оренбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Оренбург.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№209 от 2024.01.25 ПРИКАЗ_Об утверждении типов средств измерений (15)

№1128 от 2025.06.04 ПРИКАЗ_Об утверждении типов средств измерений (21)

Наличие аналогов СИ: Машины испытательные (VUD)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Компания VERSATILE EQUIPMENTS PVT LTD

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95614-25
04.06.2030
Машины испытательные, VUD
Компания VERSATILE EQUIPMENTS PVT LTD (ИНДИЯ )
ОТ
МП
1 год

Казань — столица Республики Татарстан

Один из крупнейших экономических, научных и культурных центров России. Город, площадью около 412 кв. км, где проживает 1,2 млн. человек более 101 национальности, расположен на левом берегу Волги по обе стороны реки Казанки. В 2005 году Казань будет отмечать свое тысячелетие. Богатое прошлое города связано с древней цивилизацией казанских татар и их прямых предков - волжских булгар. Город, лежащий на границе Европы и Азии, был и остается связующим звеном между Западом и Востоком и хранит традиции двух великих культур.

Казань, с ее впечатляющим Кремлем, мечетями, церквями и богатыми музеями, является уникальной туристической достопримечательностью вдоль Волги и включена в список городов Всемирного наследия, награждена дипломами и медалью ЮНЕСКО. Это город театров, музеев, город музыки, международных фестивалей, богатейших библиотек, новейших технологий, деловых партнерств и богатого научного потенциала.

В городе два гиганта авиационной промышленности - ГУП "Казанское авиационное производственное объединение" и ОАО "Казанский вертолетный завод". Знаковым событием для города стало начало серийного производства самолета ТУ-214 на ГУП КАПО им. С.П. Горбунова. ОАО "КВЗ" стал широко известен как производитель вертолетов МИ-8, МИ-17, которые блестяще зарекомендовали себя в эксплуатации более чем в 50 странах мира.

В Казани расположено одно из крупнейших химических предприятий страны - ОАО "Казаньоргсинтез", ведущий производитель полиэтилена высокого и низкого давления, полиэтиленовых труб, синтетических теплоносителей, фенола, ацетона, химикатов для нефтедобычи и осушки природного газа.

Отчет "Анализ рынка поверки в Казани" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Казань.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Машины испытательные (VUD)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИФТРИ"
(RA.RU.311478)
РСТ
  • Нет модификации
  • 2 0 2 0 2 0 2

    Стоимость поверки Машины испытательные (VUD)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Встроенное программное обеспечение (ПО) позволяют настраивать базовые параметры функционирования машины, настраивать и выполнять конкретные испытания, отображать и сохранять в памяти результаты испытаний прочности образцов. Прямого доступа к ПО нет. Метрологически значимая часть не выделена, всё ПО является метрологически значимым. Идентификационные признаки ПО приборов приведены в таблице 1.

    Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Рекомендацией Р 50.2.077-2014. Идентификационные признаки ПО приведены в таблице 1.

    Таблица 1 - Идентификационные признаки машины испытательной, модель VUD

    Идентификационное данные (признаки)

    Значение

    Идентификационное наименование ПО

    SKYSUN 221221 001

    Номер версии (идентификационный номер ПО)

    не ниже SVer 3.0L

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом и на свободное место в табличке на корпусе машины.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе VUD - 01 РЭ «Машина испытательная VUD. Руководство по эксплуатации» раздел 14 «Порядок работы»;

    ГОСТ 29234.4-91 «Пески формовочные. Метод определения предела прочности при сжатии во влажном состоянии».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерения

    Стандарт предприятия компании VERSATILE EQUIPMENTS PVT LTD

    Правообладатель

    Компания VERSATILE EQUIPMENTS PVT LTD, Индия

    Адрес: B69, MIDC Gokul Shirgaon 416234 Kolhapur Maharashtra, INDIA

    Изготовитель

    Компания VERSATILE EQUIPMENTS PVT LTD, Индия
    Адрес: B69, MIDC Gokul Shirgaon 416234 Kolhapur Maharashtra, INDIA

    Испытательный центр

    Федеральное государственное унитарное предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
    Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп.Менделеево, промзона ФГУП «ВНИИФТРИ»
    Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

    Правообладатель

    Компания VERSATILE EQUIPMENTS PVT LTD, Индия
    Адрес: B69, MIDC Gokul Shirgaon 416234 Kolhapur Maharashtra, INDIA

    Принцип действия машин заключается в деформировании испытываемого образца, размещаемого между держателями, расположенными на основании и на подвижной траверсе машины, и измерении силы соответствующей моменту разрушения образца.

    Конструкционно машина состоит из загрузочного механизма, на горизонтальной чугунной литой опорной плите с закрепленной на ней вертикальной стойкой из нержавеющей стали. Механизм закрыт кожухом из листового металла. Внутри кожуха закреплен электродвигатель, он соединен с механизмом загрузки редукторной муфтой. Редуктор закреплен на горизонтальной опорной плите.

    Электронный микропроцессор машины управляет электродвигателем, а также загрузочным механизмом. Загрузочный механизм имеет специальные прокладки или приспособления для удерживания испытуемого образца.

    Электродвигатель работает с постоянной скоростью вращения и передает момент перемещения на загрузочный механизм, что обеспечивает равномерную нагрузку на испытуемый образец.

    Измерение нагрузки, прикладываемой к образцу, осуществляется тензометрическим преобразователем силы (тензодатчиком), который преобразует нагрузку в электрический сигнал, изменяющийся пропорционально воздействующей нагрузке. Электрический сигнал через усилитель поступает в аналого-цифровой преобразователь, после обработки данных микропроцессором результаты измерений выводятся на цифровой ЖК-дисплей или ЧМИ и могут быть переданы в облачное хранение.

    Машина может использоваться для определения различных типов прочности: на сжатие, на сдвиг, на разрыв и на изгиб. При испытаниях образца при определении разных типов прочности используются соответствующие приспособления.

    Внешний вид машин VUD с указанием места нанесения знака утверждения типа на средство измерений и заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом крепления бирки на корпус машины. Общий вид средства измерений представлен на рисунке 1. Заводской номер машины выбит на металлической пластине, которая крепится на корпус прибора рядом с ЖК-дисплеем.

    Внешний вид. Машины испытательные (VUD), http://oei-analitika.ru

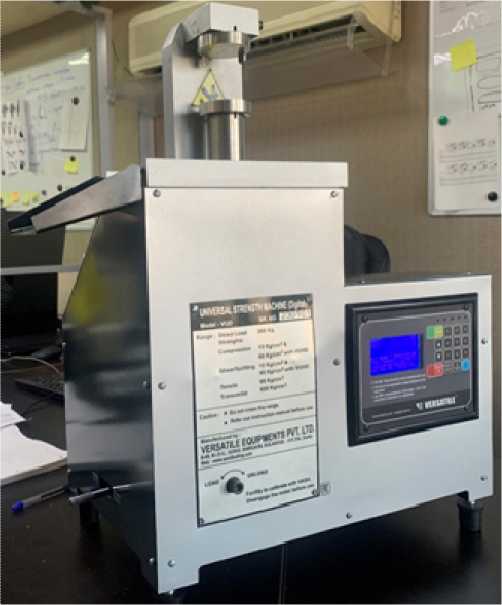

    Рисунок 1 - Общий вид машин испытательных VUD

    Обозначение мест нанесения заводского номера и знака утверждения типа указано на рисунке 2.

    Внешний вид. Машины испытательные (VUD), http://oei-analitika.ru

    inSOr-Hi:

    ока до

    ———

    'UNIVERSAL STRENGTH MACffli? [OigiiDu'

    HuUQl-WP      SR.Nn t-ККИШ :

    Миши -vup

    1=

    _   liv It          -,l*    "

    Pic.il» К- _ tab™

    QliaH#

    Место нанесения заводского номера

    Место нанесения знака утверждения типа

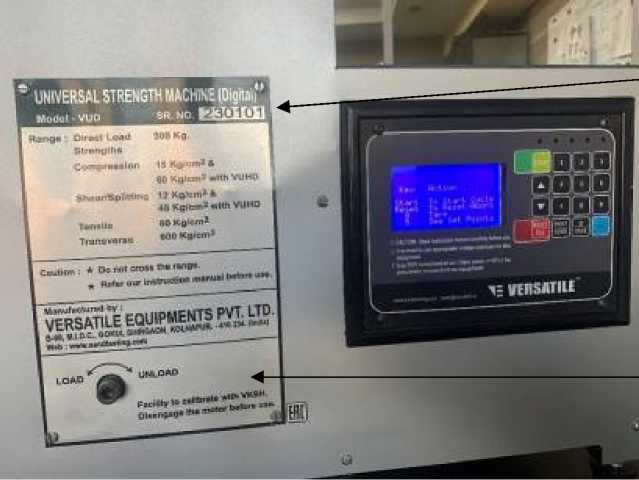

    Рисунок 2 - Место нанесения заводского номера и знака утверждения типа


    Таблица 4 - Комплектность машин

    Наименование

    Обозначение

    Количество

    Машина испытательная

    VUD

    1 шт.

    Дополнительное устройство для определения прочности на разрыв

    VAS-A

    1 шт. (в зависимости от заказа)

    Дополнительное устройство для определения прочности на изгиб

    VTS-A

    1 шт. (в зависимости от заказа)

    Дополнительное устройство для определения прочности на сдвиг

    VHS-A

    1 шт. (в зависимости от заказа)

    Дополнительное устройство для определения прочности на сжатие с измерением деформации

    VDSD

    1 шт. (в зависимости от заказа)

    Дополнительное устройство для определения прочности высокопрочных образцов

    VUHD

    1 шт. (в зависимости от заказа)

    Дополнительное устройство для определения двойной поперечной прочности

    VTT

    1 шт. (в зависимости от заказа)

    Руководство по эксплуатации

    VUD - 01РЭ

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений силы, Н

    от 292,4 до 2942

    Пределы допускаемой относительной погрешности измерений силы, %

    ± 3

    Таблица 3 - Технические характеристики

    Наименование характеристики

    Значение

    Условия применения:

    - температура воздуха ,°С

    от +15 до +35

    - относительная влажность воздуха %,

    80

    не более

    Электропитание:

    напряжение переменного тока частотой 50 Гц , В

    от 207 до 253

    потребляемая мощность ВА, не более

    1265

    Масса, кг, не более

    46

    Габаритные размеры, мм, не более

    - длина

    545

    - ширина

    320

    - высота

    610
