Номер по Госреестру СИ: 95626-25
95626-25 Установки
(УПП-1)
Назначение средства измерений:
Установки УПП-1 (далее - установки) предназначены для измерения угла поворота вала и выходных сигналов, поступающих с датчиков угловых положений и синусно-косинусных вращающихся трансформаторов при контроле и проверке их характеристик.
Внешний вид.
Установки
Рисунок № 1
Внешний вид.
Установки
Рисунок № 2
Внешний вид.
Установки
Рисунок № 3
Общие сведения
Дата публикации - 09.06.2025
Срок свидетельства - 04.06.2030
Номер записи - 197389
ID в реестре СИ - 1425988
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Улан-Удэнское приборостроительное производственное объединение" (АО "У-У ППО")
Страна - РОССИЯ
Населенный пункт - г. Улан-Удэ
Уведомление о начале осуществления предпринимательской деятельности -
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1128 от 2025.06.04 ПРИКАЗ_Об утверждении типов средств измерений (21)
Наличие аналогов СИ: Установки (УПП-1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Улан-Удэнское приборостроительное производственное объединение" (АО "У-У ППО")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95626-25 04.06.2030 |
Установки, УПП-1 Акционерное общество "Улан-Удэнское приборостроительное производственное объединение" (АО "У-У ППО") (РОССИЯ г. Улан-Удэ) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке торговых весов. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Установки (УПП-1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Установки (УПП-1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Управление работой установок, обработка, вычисление и визуализацию значений измеряемых величин осуществляется с помощью внешней программы «Meter.exe», входящей в комплект поставки.
Уровень защиты программного обеспечения и измерительной информации в соответствии с Р 50.2.077-2014 - «средний».
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Meter.exe |
|
Номер версии (идентификационный номер ПО) |
1.0 |
|
Цифровой идентификатор ПО |
889DBC3C |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Влияние программного обеспечения учтено при нормировании метрологических характеристик установок.
Лист № 4
Всего листов 6
Знак утверждения типа
Знак утверждения типананосится типографским способом на маркировочную этикетку, наклеиваемую на корпус блока измерительного и на титульные листы технических условий, паспорта и руководства по эксплуатации.
Лист № 5
Всего листов 6
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Использование по назначению» документа ИКЮВ.402162.001 РЭ «Установка УПП-1. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 ноября 2018 г. № 2482 «Об утверждении государственной поверочной схемы для средств измерений плоского угла»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2И09 Гц»;
ИКЮВ.402162.001 ТУ «Установка УПП-1. Технические условия».
ПравообладательАкционерное общество «Улан-Удэнское приборостроительное производственное объединение» (АО «У-У ППО»)
ИНН 0323053578
Юридический адрес: 670034, Республика Бурятия, г. Улан-Удэ, ул. Хоца Намсараева, д. 7
Лист № 6
Всего листов 6
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117АПринцип действия установок основан на аналогово-цифровом преобразовании выходных сигналов, поступающих с контролируемых изделий. На вход контролируемого изделия подается опорный синусоидальный сигнал. Модуль измерения параметров выходного сигнала установки регистрирует выходные сигналы контролируемого изделия и проводит их аналогово-цифровое преобразование для дальнейшей программной обработки. Угол поворота вала измеряется модулем измерения углового положения.
Установки представляют собой измерительно-вычислительные комплексы. Установки состоят из стенда калибровочного, на котором закреплен адаптер, и блока измерительного. Адаптеры предназначены для подключения индукционных датчиков угла поворота (типа 45Д-20-2, 45Д-32 и др.) и вращающихся трансформаторов (типа СКТД-3250 и др.) Блок измерительный состоит из модуля измерения углового положения, модуля генерирования опорного сигнала, модуля измерения тока потребления опорного сигнала, модуля измерения параметров выходного сигнала, модуля позиционирования. К блоку измерительному подключены жгут с USB разъемом, клеммная колодка, сетевой провод.
Управление работой установок осуществляется с помощью компьютера. В соответствии с управляющей программой установка задает направление вращения вала проверяемого датчика/трансформатора и измеряет его выходные сигналы. Информация о результатах проверки выводится на экран компьютера.
Заводской номер в виде цифро-буквенного обозначения, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится типографским способом на маркировочную этикетку, наклеиваемую на корпус блока измерительного.
Общий вид блока измерительного, обозначение мест нанесения заводского номера и знака утверждения типа представлены на рисунке 1.
Общий вид стенда калибровочного приведен на рисунке 2.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
Место нанесения знака поверки не предусмотрено.

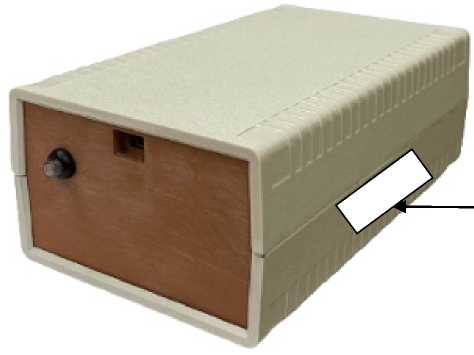

Рисунок 1- Общий вид блока измерительного, обозначение мест нанесения заводского номера и знака утверждения типа
Место нанесения заводского номера и знака утверждения типа

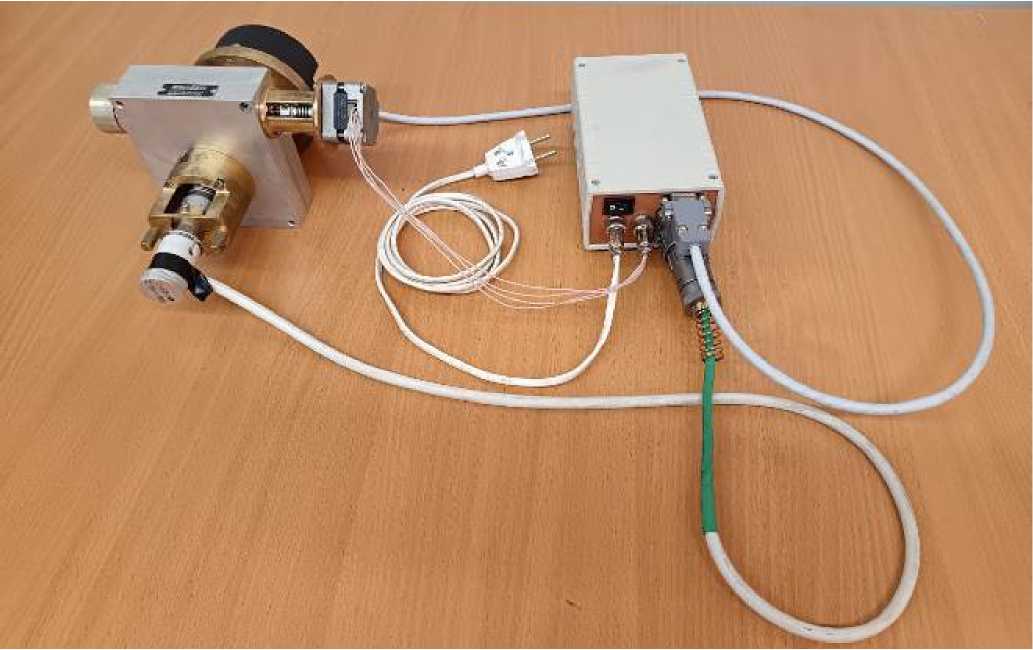

Р и с ун о к 2 - Общий вид стенда калибровочного

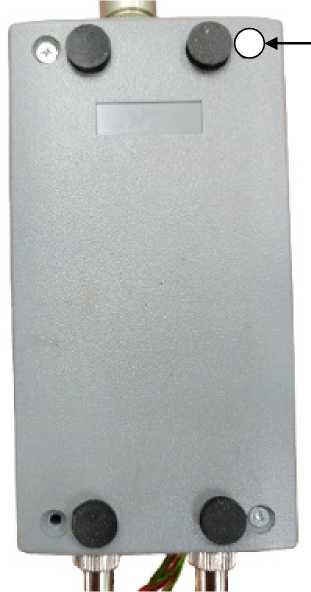

Рисунок 3- Схема пломбировки от несанкционированного доступа
Место нанесения пломбы завода-изготовителя
Таблица 5-
|
Наименование |
Обозначение |
Количество |
|
Стенд калибровочный |
ИКЮВ.301316.001 |
1 шт. |
|
Блок измерительный |
ИКЮВ.301316.002 |
1 шт. |
|
Жгут с патроном и адаптером для проверки изделия 45Д-20-2 |
Жгут № 1 Адаптер ИКЮВ.301549.001 Патрон ИКЮВ.301111.001 | |
|
Жгут с патроном и адаптером для проверки изделия 45Д-32 |
Жгут № 2 Адаптер ИКЮВ.301549.002 Патрон ИКЮВ.301111.001-01 | |
|
Жгут с патроном и адаптером для проверки изделия СКТД-3250 |
Жгут № 3 Адаптер ИКЮВ.301549.004 Патрон ИКЮВ.301111.001-03 |
По согласованию с заказчиком |
|
Жгут с патроном и адаптером для проверки изделия СКТ-232 |
Жгут № 4 Адаптер ИКЮВ.301549.005 Патрон ИКЮВ.301111.001-04 | |
|
Жгут с патроном и адаптером для проверки изделия СКТ-265 |
Жгут № 5 Адаптер ИКЮВ.301549.006 Патрон ИКЮВ.301111.001-05 | |
|
Блок коммутации |
— |
1 шт. |
|
Упаковка |
— |
1 шт. |
|
Программное обеспечение «Meter.exe» |
— |
1 экз. |
|
Паспорт |
ИКЮВ.402162.001 ПС |
1 экз. |
|
Руководство по эксплуатации |
ИКЮВ.402162.001 РЭ |
1 экз. |
Таблица 2- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений угла поворота вала |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений угла поворота вала |
± 10" |
|
Диапазон измерений амплитуды напряжения входного сигнала, В |
от 0 до 12 |
|
Диапазон частот входного сигнала, Г ц |
от 400 до 2500 |
|
Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений амплитуды напряжения входного сигнала, %, в диапазоне частот: - от 400 до 1800 Гц включ. |
± 0,5 |
|
- св. 1800 до 2500 Гц |
± 1,0 |
Таблица 3- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, В^А, не более |
100 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 207 до 253 |
|
- частота переменного тока, Г ц |
от 49,8 до 50,2 |
|
Габаритные размеры стенда калибровочного, мм, не более: | |
|
- высота |
132 |
|
- длина |
204 |
|
- ширина |
195 |
|
Габаритные размеры блока измерительного, мм, не более: | |
|
- высота |
60 |
|
- длина |
160 |
|
- ширина |
100 |
|
Масса, кг, не более |
6,0 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 4- Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч, не менее |
12000 |
