Номер по Госреестру СИ: 95627-25
95627-25 Косы термометрические
(ФСК)
Назначение средства измерений:
Косы термометрические ФСК (далее по тексту - косы) предназначены для контроля состояния мерзлых, промерзающих и оттаивающих грунтов и прогнозирования их изменения под воздействием климатических факторов и антропогенной деятельности. Косы применяются для полевого определения температуры грунтов в ходе проведения инженерно-геокриологических (мерзлотных) исследований и геотехнического мониторинга при градостроительной деятельности, а также на опытных площадках, предназначенных для стационарных наблюдений.
Внешний вид.
Косы термометрические
Рисунок № 1
Общие сведения
Дата публикации - 09.06.2025
Срок свидетельства - 04.06.2030
Номер записи - 197390
ID в реестре СИ - 1425989
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ФСК-ТК-150-1200-17, исп. ФСК-ТК-600-1950-14, исп. ФСК-ТК-300-500-14, исп. ФСК-ТК-150-2500-24, исп. ФСК-ТК-150-2000-21, исп. ФСК-ТК-150-1500-19, исп. ФСК-ТК-100-4000-31, исп. ФСК-ТК-100-2000-21,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ФундаментСтройКонтроль" (ООО "ФСК")
Страна - РОССИЯ
Населенный пункт - г. Тюмень
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке бытовых счетчиков воды. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 11
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№1128 от 2025.06.04 ПРИКАЗ_Об утверждении типов средств измерений (21)
Наличие аналогов СИ: Косы термометрические (ФСК)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ФундаментСтройКонтроль" (ООО "ФСК")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95627-25 04.06.2030 |
Косы термометрические, ФСК Общество с ограниченной ответственностью "ФундаментСтройКонтроль" (ООО "ФСК") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
Кто поверяет Косы термометрические (ФСК)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 8 | 3 | 8 | 0 | 0 | 8 | 8 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ООО "НМОП" (RA.RU.311359) | 3 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Косы термометрические (ФСК)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из внутреннего, встроенного в считыватель и являющегося метрологически значимым, и внешнего ПО, устанавливаемого на персональный компьютер.
Внутренне ПО обеспечивает отображение температуры, сохранение и передачу на персональный компьютер (ПК). Уровень защиты внутреннего ПО в соответствии с 4.5 Р 50.2.077-2014 - «высокий». Конструкция СИ исключает возможность
несанкционированного влияния на ПО средства измерения и измерительную информацию.
Метрологические характеристики термокос нормированы с учетом влияния ПО.
Внешнее ПО, не являющееся метрологически значимым, позволяет переносить данные со считывателя на ПК, строить графики зависимостей температур от глубины и сохранять необходимую информацию в формате *.xlsx файла.
Идентификационные данные внешнего и внутреннего ПО приведены в таблице 1.
Таблица 1 - Сведения о программном обеспечении
|
Идентификационные данные (признаки) |
Значение | |
|
Внутреннее ПО |
Внешнее ПО | |
|
Идентификационное наименование ПО |
Отсутствует |
«TempStore» |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.01 |
не ниже 1.1 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководство по эксплуатации типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 паспорта и руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 25358-2020 «Грунты. Метод полевого определения температуры»;
ТУ 26.51.51-001-12542189-2024 «Коса термометрическая ФСК. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «ФундаментСтройКонтроль» (ООО «ФСК»)
ИНН 7203285805
Адрес: 625047, г. Тюмень, 4 км. Старого Тобольского тракта, д. 86, оф. 1 Телефон: +7(3452) 56-84-41
E-mail: info@fskrf.ru
Изготовитель
Общество с ограниченной ответственностью «ФундаментСтройКонтроль» (ООО «ФСК»)ИНН 7203285805
Адрес: 625047, г. Тюмень, 4 км. Старого Тобольского тракта, д. 86, оф. 1
Телефон: +7(3452) 56-84-41
E-mail: info@fskrf.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр 1, помещ 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «ФундаментСтройКонтроль» (ООО «ФСК»)ИНН 7203285805
Адрес: 625047, г. Тюмень, 4 км. Старого Тобольского тракта, д. 86, оф. 1 Телефон: +7(3452) 56-84-41
E-mail: info@fskrf.ru
Принцип действия основан на преобразовании температуры, воздействующей на чувствительные элементы датчиков, в цифровой код при помощи встроенных в каждый датчик аналого-цифровых преобразователей. Преобразованные значения передаются на считыватель посредством встроенного программного обеспечения (ПО).
Конструктивно косы состоят из температурных датчиков, последовательно соединённых кабелем (далее - термокоса) и электронного преобразователя (далее - считыватель). Датчики находятся в защитных оболочках и распределены по длине рабочей части термокосы. На обратном конце погружной части термокосы размещён утяжелитель для распрямления кабеля в шахте термометрической скважины. Места соединений кабелей и датчиков изолированы от воздействий влаги и пыли посредством термоусадочных материалов и опрессовки гильзами.
Интерфейс передачи данных цифровых датчиков UART. Интерфейс взаимодействия с персональным компьютером USB.
Исполнение термокос указано в структуре условного обозначения ФСК-ТК-Х-Y-Z, где ТК - термокоса; Х - длина выносной части (см); Y - длина рабочей зоны (см); Z - количество датчиков (шт).
Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, состоящий из арабских цифр, наносятся методом термопечати на термоусадочном материале.
Пломбировка термокос от несанкционированного доступа не предусмотрена.
Общий вид термокосы с указанием места нанесения заводского номера представлен на рисунке 1.

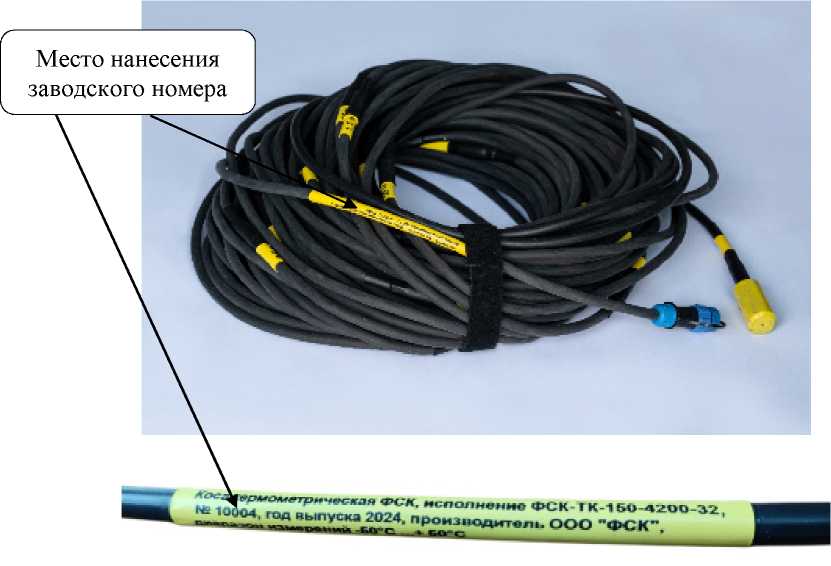

Рисунок 1 - Общий вид термокосы с указанием места нанесения заводского номера
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Коса термометрическая^ |
ФСК |
1 шт. |
|
Считыватель2) |
- |
1 шт. |
|
Флеш-накопитель с дистрибутивом программного обеспечения2) |
- |
1 шт. |
|
Соединительный кабель Type-C2) |
- |
1 шт. |
|
Паспорт и руководство по эксплуатации |
- |
1 экз. |
|
Примечания:
| ||
косы приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от - 50 до +50 |
|
Пределы допускаемой абсолютной погрешности измерений, °С |
± 0,1 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Длина рабочей зоны, см, не более |
4200 |
|
Количество датчиков, шт, не более |
32 |
|
Масса, кг, не более |
7 |
|
Условия эксплуатации:
|
от -50 до +50 80 от 84,0 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
100 000 |
|
Средний срок службы, лет, не менее |
10 |
