Сведения о средстве измерений: 95596-25 Дозатор весовой непрерывного действия

Номер по Госреестру СИ: 95596-25
95596-25 Дозатор весовой непрерывного действия
(Е-DBW-H-1400/6000)

Назначение средства измерений:
Дозатор весовой непрерывного действия E-DBW-H-1400/6000 (далее — дозатор), предназначен для непрерывного дозирования сыпучих материалов (бумажного волокна).

сертификация программного обеспечения
Внешний вид. Дозатор весовой непрерывного действия, http://oei-analitika.ru рисунок № 1
Внешний вид.
Дозатор весовой непрерывного действия
Рисунок № 1
Внешний вид. Дозатор весовой непрерывного действия, http://oei-analitika.ru рисунок № 2
Внешний вид.
Дозатор весовой непрерывного действия
Рисунок № 2
Внешний вид. Дозатор весовой непрерывного действия, http://oei-analitika.ru рисунок № 3
Внешний вид.
Дозатор весовой непрерывного действия
Рисунок № 3

Общие сведения

Дата публикации - 09.06.2025
Срок свидетельства -
Номер записи - 197395
ID в реестре СИ - 1425994
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Без модификации,

Производитель

Изготовитель - Фирма "KUKLA Waagenfabrik GmbH & Co KG"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Махачкала - город на юге России, расположенный на берегу Каспийского моря. Столица Республики Дагестан. Третий по величине город в Северо-Кавказском регионе и крупнейший город в Северо-Кавказском федеральном округе. Махачкала - самый густонаселенный город Северо-Кавказского федерального округа, один из немногих растущих и самый быстрорастущий из крупнейших российских городов, многие из которых в постсоветское время имели отрицательную динамику численности населения.

Современная Махачкала - крупный экономический, административный, политический, научный и культурный центр Юга России. Это единственный незамерзающий российский морской порт на Каспии. Город является крупным промышленным центром Южного федерального округа. Его предприятия специализируются на производстве оборонной, лесной, металлообрабатывающей, электронной, рыбоперерабатывающей и другой продукции. За последние 4 года объем промышленного производства увеличился более чем в 5 раз.

Отчет "Анализ рынка поверки в Махачкале" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Махачкала.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1056 от 2025.06.02 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Дозатор весовой непрерывного действия (Е-DBW-H-1400/6000)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "KUKLA Waagenfabrik GmbH & Co KG"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95596-25

Дозатор весовой непрерывного действия, Е-DBW-H-1400/6000
Фирма "KUKLA Waagenfabrik GmbH & Co KG" (АВСТРИЯ )
ОТ
МП
1 год

Внимание!!!
Отчет очень тяжелый. Например, при выборе анализа собствнников от 100 поверок, построение может занять 3-4 часа.

Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки для поиска потенциальных клиентов.
На первом этапе необходимо ограничить область поиска. Например, оставить только сосбтвенников СИ от 10 000 поверок, это значительно сократит время выполнения отчета.
В результате обработки данных будет сформирован файл csv в кодировке windows-1251, содержащий следующие сведения:

- Наименование собственника СИ
- Указание региона, где предположительно находится собственник СИ (в % указывается доля поверок по региону)
- Количество уникальных СИ у данного собственника
- Всего поверок
- Поверки по годам (2021 - н.в.) и среднее количество поверок в год
- Количество крупных поверителей (от 50 поверок), которые работают с данным собственником СИ

Инофрмация о каждом крупном поверителе в виде:
ФБУ САМАРСКИЙ ЦСМ (РСТ), ОКВЭД 71.12.6, всего поверок 802242 в том числе у данного собственника 97 (96.040%), контрагентов 6625
ООО ТЦ МИР (неРСТ), ОКВЭД 26.51, всего поверок 30671 в том числе у данного собственника 3 (2.970%), контрагентов 540
АО МЕДТЕХНИКА (неРСТ), ОКВЭД , всего поверок 52369 в том числе у данного собственника 1 (0.990%), контрагентов 421

Стоимость 200 руб. или по подписке

Кто поверяет Дозатор весовой непрерывного действия (Е-DBW-H-1400/6000)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
(RA.RU.311315)
РСТ
  • Без модификации
  • 1 1 0 0 1 1 0

    Стоимость поверки Дозатор весовой непрерывного действия (Е-DBW-H-1400/6000)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Система управления дозатором оснащена встроенным программным обеспечением, которое осуществляет функции по сбору, передаче, обработке и предоставлению измерительной информации.

    Для защиты от несанкционированного доступа к метрологически значимой части программного обеспечения, параметрам регулировки средства измерений, а также измерительной информации, используется пломбировка электронного прибора.

    Уровень защиты программного обеспечения «высокий» по Р 50.2.077-2014. Идентификационные данные программного обеспечения доступны для просмотра при включении средства измерения. Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    -

    Номер версии (идентификационный номер) ПО

    W.02.09.xx

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

    Алгоритм вычисления цифрового идентификатора ПО

    -

    * «хх» принимает значения от 00 до 99 и относится к метрологически незначимой части ПО


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульный лист руководства по эксплуатации и на маркировочную табличку дозатора.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 6 «Действия оператора при работе с дозатором. Процедура выполнения измерений» документа E-DBW-H-1400.00.001.РЭ «Руководство по эксплуатации. Дозатор весовой непрерывного действия E-DBW-H-1400/6000».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы».

    Правообладатель

    Фирма «KUKLA Waagenfabrik GmbH & Co KG», Австрия

    Адрес: Австрия, Stefan-Fadinger-Str.1-11 4840 Vocklabruck

    Тел. (+43) 07672-26666-0, факс (+43) 07672-26666-39

    Е-mail: office@kukla.co.at

    Web-сайт: www.kukla.co.at

    Изготовитель

    Фирма «KUKLA Waagenfabrik GmbH & Co KG», Австрия
    Адрес: Австрия, Stefan-Fadinger-Str.1-11 4840 Vocklabruck
    Тел. (+43) 07672-26666-0, факс (+43) 07672-26666-39
    Е-mail: office@kukla.co.at
    Web-сайт: www.kukla.co.at

    Испытательный центр

    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
    Юридический адрес: 119415, г. Москва, вн. тер. г. муниципальный округ Проспект Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
    Адреса мест осуществления деятельности:
    142300, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д. 2;
    308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;
    155126, Ивановская обл., Лежневский р-н, СПК им. Мичурина
    Телефон: +7 (495) 108-69-50
    E-mail: info@metrologiya.prommashtest.ru

    Правообладатель

    Фирма «KUKLA Waagenfabrik GmbH & Co KG», Австрия
    Адрес: Австрия, Stefan-Fadinger-Str.1-11 4840 Vocklabruck
    Тел. (+43) 07672-26666-0, факс (+43) 07672-26666-39
    Е-mail: office@kukla.co.at
    Web-сайт: www.kukla.co.at

    Принцип действия дозатора заключается в следующем: при движении дозируемого продукта по измерительному участку транспортера весоизмерительными тензорезисторными датчиками формируется электрический сигнал, пропорциональный погонной нагрузке. Датчиком скорости формируется электрический сигнал, пропорциональный скорости движения транспортерной ленты. Эти электрические сигналы поступают в весоизмерительный прибор, в котором происходит преобразование сигналов в цифровой вид с последующей математической обработкой и вычислением линейной плотности, текущей производительности, прошедшей суммарной массы дозируемого продукта. Поддержание заданного значения производительности при дозировании достигается автоматическим (без вмешательства оператора) регулированием скорости движения транспортерной ленты в зависимости от значения текущей производительности.

    Конструктивно дозатор состоит из грузоприемного устройства (далее — ГПУ) и блока управления. ГПУ представляет собой ленточный горизонтальный транспортер с приводным и натяжным барабанами, оснащенный датчиком скорости и роликоопорами, опирающимися на весоизмерительные тензорезисторные датчики (далее — датчики). Транспортер приводится в движение мотор-редуктором. В дозаторе ГПУ закрыто противопылевым кожухом.

    Блок управления представляет собой монтажный шкаф с встроенным в него набором электроники и состоит из весоизмерительного прибора DWC-7, вторичного преобразователя и сенсорной панели управления, совмещающей функции показывающего устройства и клавиатуры управления, контроллера программируемого (далее по тексту - контроллера), устройства обработки аналоговых сигналов.

    В качестве весоизмерительных датчиков в дозаторе используются датчики весоизмерительные тензорезисторные Z6, модификации Z6FD1, производства «Hottinger Baldwin Messtechnik GmbH», Германия, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 15400-13.

    К средствам измерений данного типа относится дозатор весовой непрерывного действия E-DBW-H-1400/6000 с заводским номером: 10955. Общий вид дозатора и место нанесения маркировочной таблички показано на рисунке 1

    Маркировочная табличка с указанием заводского номера, а также информацией о наименовании изготовителя, модификации и годе выпуска, наносится на ГПУ дозатора. Заводской номер имеет обозначение, состоящее из арабских цифр.

    Общий вид маркировочной таблички приведен на рисунке 2.

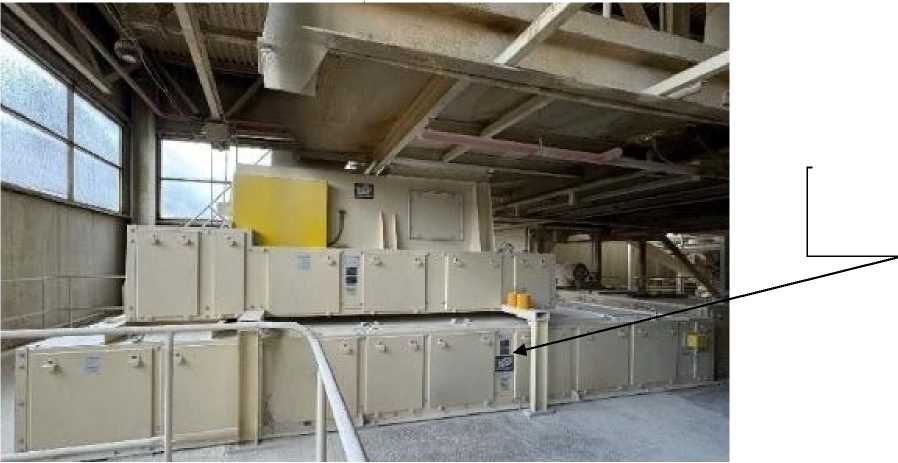

    а) ГПУ дозатора

    E-DBW-H-1400/6000

    Внешний вид. Дозатор весовой непрерывного действия (Е-DBW-H-1400/6000), http://oei-analitika.ru

    Место нанесения маркировочной таблички

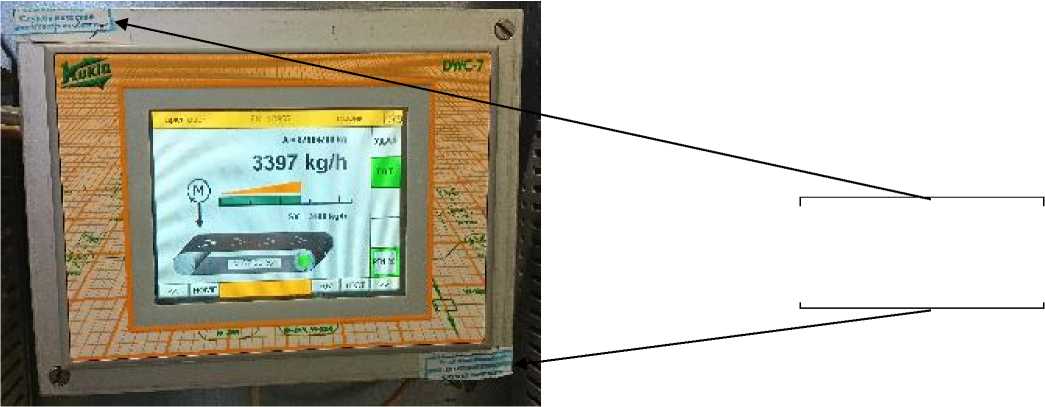

    б) Сенсорная панель управления весоизмерительного прибора DWC-7

    Внешний вид. Дозатор весовой непрерывного действия (Е-DBW-H-1400/6000), http://oei-analitika.ru

    Место нанесения пломбировки от несанкционированного доступа

    Рисунок 1 - Общий вид дозатора E-DBW-H-1400/6000

    Место нанесения заводского номера

    Внешний вид. Дозатор весовой непрерывного действия (Е-DBW-H-1400/6000), http://oei-analitika.ru

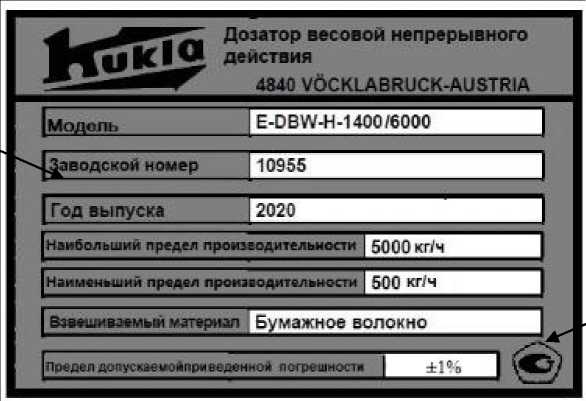

    Рисунок 2 - Общий вид маркировочной таблички дозатора

    Знак утверждения

    типа

    Знак поверки в виде наклейки наносится на сенсорную панель управления весоизмерительного прибора DWC-7. Пломбировке от несанкционированного доступа подвергаются крепежные винты, пломбируемые после установки панели управления в монтажный шкаф.

    Схема пломбировки и общий вид панели управления приведены на рисунке 1.


    Таблица 5 -

    Наименование

    Обозначение

    Количество

    Дозатор весовой автоматический непрерывного действия Е-DBW-H-1400/6000

    -

    1 шт.

    Руководство по эксплуатации

    E-DBW-H-1400.00.001^

    1 экз.

    Паспорт

    E-DBW-H-1400.01.ПС

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Наибольший предел производительности (ИНН), кг/ч

    5000

    Наименьший предел производительности, кг/ч

    500

    Пределы допускаемой, приведенной к НПП, погрешности измерения, %

    ±1

    Дискретность отчета измерений, кг/ч

    1

    Таблица 3 - Технические характеристики

    Наименование характеристики

    Значение

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Гц

    220±22

    50±1

    Потребляемая мощность, кВт, не более

    2,2

    Габаритные размеры (ШиринахДлинахВысота), мм, не более

    6945x2100x3200

    Масса, кг, не более

    6500

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность, %, не более

    от 0 до +35

    80

    Таблица 4 - Показатели надежности

    Наименование показателя

    Значение

    Срок службы, лет

    10

    Вероятность безотказной работы за 1000 ч

    0,92
