Номер по Госреестру СИ: 95597-25
95597-25 Трансформаторы тока
(ТТН)
Назначение средства измерений:
Трансформаторы тока ТТН (далее - трансформаторы) предназначены для масштабных преобразований синусоидального тока с целью передачи сигнала измерительной информации в электрических цепях синусоидального тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 2
Внешний вид.
Трансформаторы тока
Рисунок № 3
Внешний вид.
Трансформаторы тока
Рисунок № 4
Внешний вид.
Трансформаторы тока
Рисунок № 5
Внешний вид.
Трансформаторы тока
Рисунок № 6
Внешний вид.
Трансформаторы тока
Рисунок № 7
Внешний вид.
Трансформаторы тока
Рисунок № 8
Внешний вид.
Трансформаторы тока
Рисунок № 9
Общие сведения
Дата публикации - 09.06.2025
Срок свидетельства - 02.06.2030
Номер записи - 197396
ID в реестре СИ - 1425995
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Рыбинский электромонтажный завод" (ООО "РЭМЗ")
Страна - РОССИЯ
Населенный пункт - Ярославская область, г. Рыбинск
Уведомление о начале осуществления предпринимательской деятельности -
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1056 от 2025.06.02 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Трансформаторы тока (ТТН)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Рыбинский электромонтажный завод" (ООО "РЭМЗ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95597-25 02.06.2030 |
Трансформаторы тока, ТТН Общество с ограниченной ответственностью "Рыбинский электромонтажный завод" (ООО "РЭМЗ") (РОССИЯ Ярославская область, г. Рыбинск) |
ОТ МП |
4 года |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Трансформаторы тока (ТТН)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Трансформаторы тока (ТТН)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на последний лист руководства по эксплуатации/паспорта типографским способом и на маркировочную табличку любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 9 «Поверка» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ТУ 31.10.42.111-059-83901686-2025 «Трансформаторы тока ТТН. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Торговый дом Морозова» (ООО «ТДМ»)
ИНН 7724417909
Адрес юридического лица: 117405, г. Москва, ул. Дорожная, д. 60Б, эт. 6, оф. 647
Испытательный центр
Общество с ограниченной ответственностью «РАВНОВЕСИЕ» (ООО «РАВНОВЕСИЕ»)Адрес юридического лица: 117105, г. Москва, ш. Варшавское, д. 1, стр. 1-2, эт. 1, помещ. 1, оф. в005, к. 21
Адрес места осуществления деятельности: 117630, г. Москва, ш. Старокалужское, д. 62, эт. 1, помещ. I, ком. 55, 72, 73, 74, 75
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Конструктивно трансформаторы состоят из кольцевого магнитопровода, заключенного в пластмассовый изолирующий корпус. В качестве первичной обмотки выступает кабель или встроенная шина, пропущенная через проходное отверстие трансформатора.
Структура условного обозначения модификаций трансформаторов:
|
ТТН |
X |
X |
/5- |
XVA |
/X |
-Р Произведено в Российской Федерации |
|
Класс точности | ||||||
|
Номинальная вторичная нагрузка, В • А | ||||||
|
Номинальный вторичный ток, А | ||||||
|
Номинальный первичный ток, А | ||||||
|
Конструктивный вариант исполнения: -Ш - со встроенной шиной 30; 30Т; 40; 60; 85; 100; 125 - с окном под шину различной формы | ||||||
|
Наименование типа трансформатора | ||||||
Заводской номер наносится на корпус трансформаторов любым технологическим способом в виде цифрового кода.
Место нанесения знака утверждения типа, место нанесения заводского номера на трансформаторы представлены на рисунке 1. Общий вид трансформаторов представлен на рисунках 1 - 11. Места нанесения знака утверждения типа и заводского номера могут отличаться от указанных и ограничиваются корпусом трансформаторов. Нанесение знака поверки на трансформаторы в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) трансформаторов не предусмотрено (места настройки (регулировки) трансформаторов отсутствуют). Цветовая гамма корпуса трансформаторов может быть изменена по решению изготовителя в одностороннем порядке.

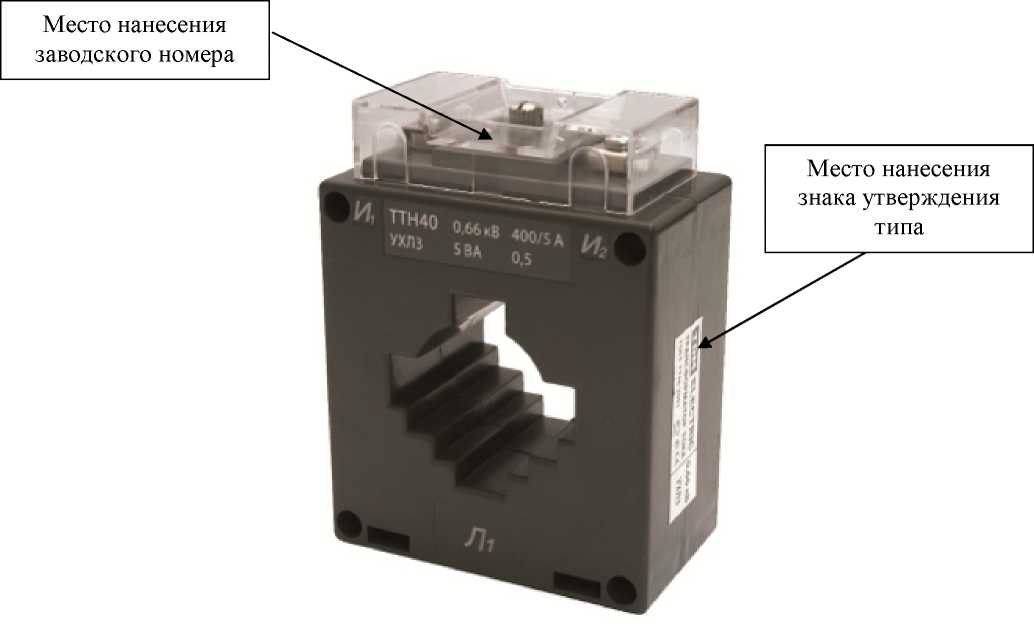

Рисунок 1 - Общий вид трансформаторов модификации ТТН 40 с указанием места нанесения знака утверждения типа, места нанесения заводского номера

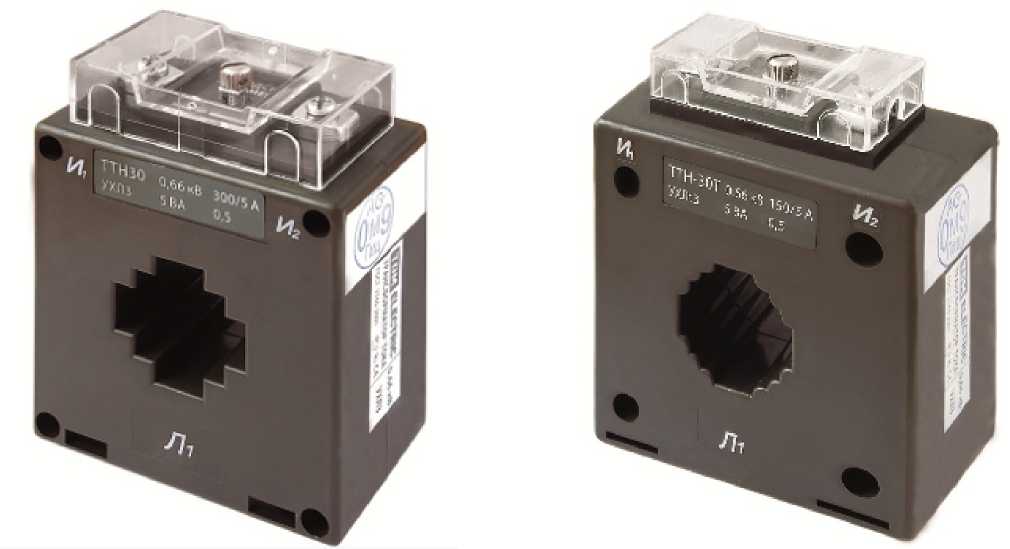

Рисунок 3 - Общий вид трансформаторов модификации ТТН 30Т
Рисунок 2 - Общий вид трансформаторов модификации ТТН 30

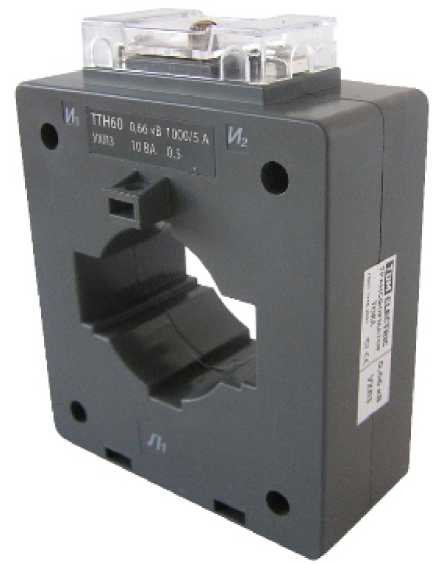

Рисунок 4 - Общий вид трансформаторов
модификации ТТН 60

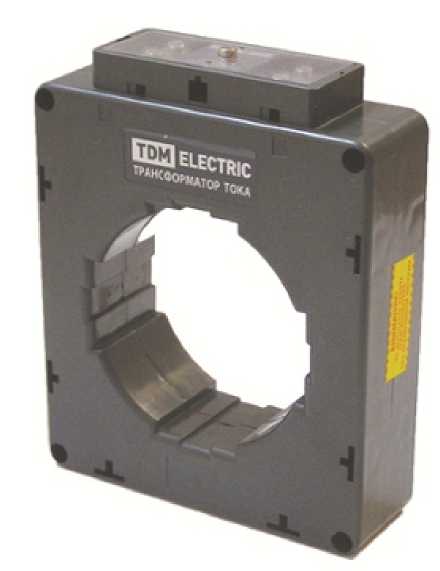

Рисунок 5 - Общий вид трансформаторов модификации ТТН 85

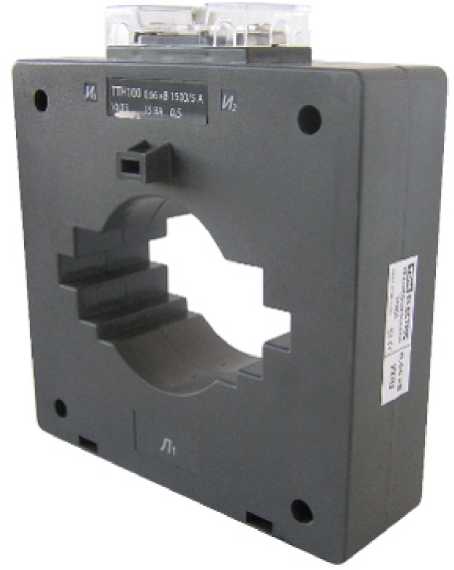

Рисунок 6 - Общий вид трансформаторов модификации ТТН 100

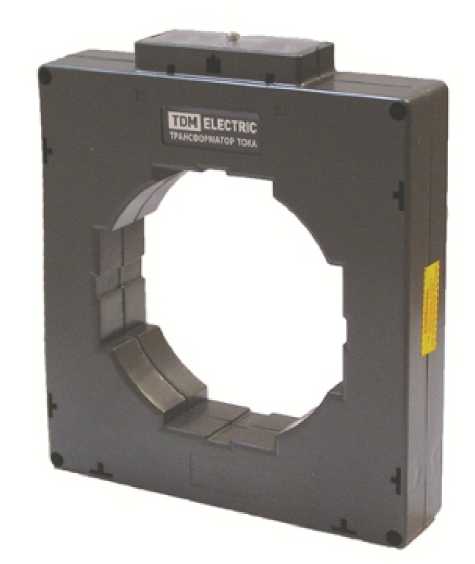

Рисунок 7 - Общий вид трансформаторов модификации ТТН 125

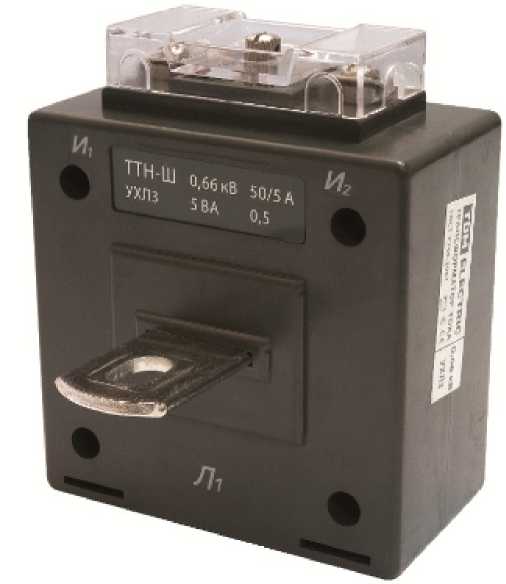

Рисунок 8 - Общий вид трансформаторов модификации ТТН-Ш

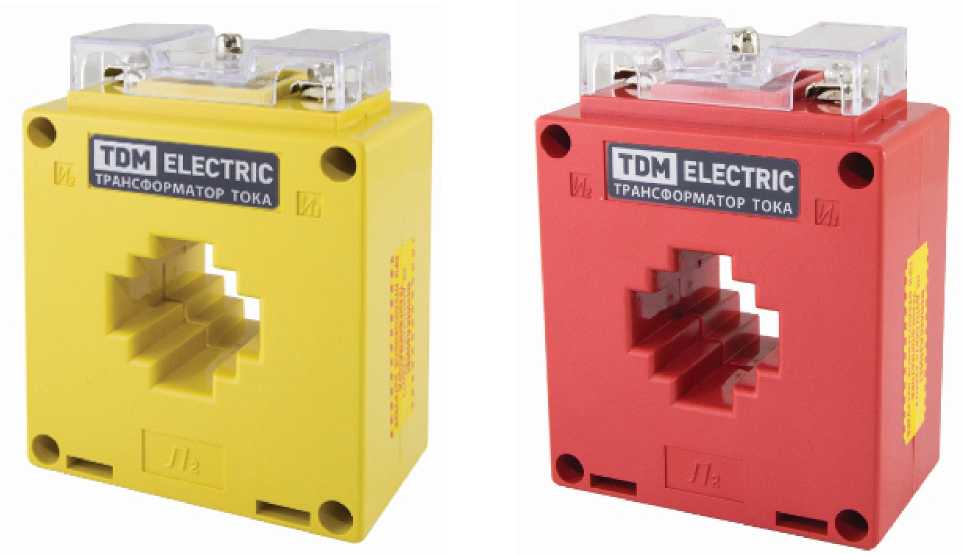

Рисунок 10 - Общий вид трансформаторов красного цветового исполнения
Рисунок 9 - Общий вид трансформаторов желтого цветового исполнения

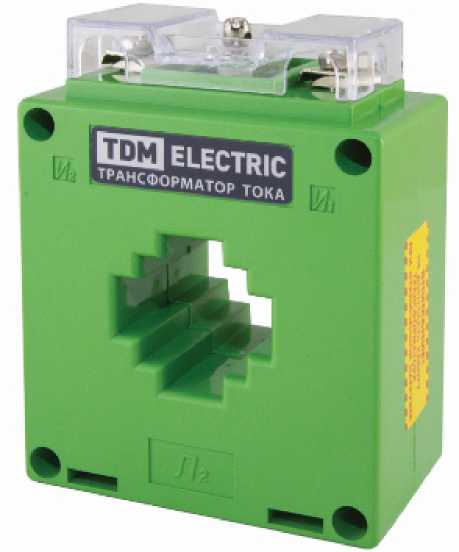

Рисунок 11 - Общий вид трансформаторов зеленого цветового исполнения
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока ТТН |
1 шт. | |
|
Руководство по эксплуатации. Паспорт |
1 экз. | |
|
Коробка упаковочная |
1 шт. | |
|
Крышка защитная |
1 шт. | |
|
Крепежные кронштейны |
4 шт. | |
|
Крепежная планка* |
1 шт. | |
|
Комплект изолированных винтов* |
2 шт. | |
|
* Поставляется для модификаций ТТН 30, ТТН 30Т, ТТН 40, Тг ТТН 125 |
ГН 60, ТТН 85, ТТН 100, | |
приведены в разделе 9 «
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | ||||||
|
ттн-ш |
ТТН зот, ТТН 30 |
ТТН 40 |
ТТН 60 |
ТТН 85 |
ТТН 100 |
ТТН 125 | |
|
Номинальный первичный ток Л ном, А |
5,10,15,20, 25, 30, 40, 50, 60, 75, 80, 100, 120, 125, 150, 200, 250, 300, 400, 500, 600, 700, 750, 800, 1000 |
100, 150, 200, 250, 300 |
300, 400, 500, 600 |
300, 400, 500, 600, 750, 800, 1000 |
750, 800, 1000, 1200, 1250, 1500, |
800, 1000, 1200, 1250, 1500, 1600, 2000, 2500, 3000 |
1500, 2000, 2500, 3000, 4000, 5000, |
|
Класс точности вторичной обмотки по ГОСТ 7746-2015:
|
0,5 0,5S | ||||||
|
Номинальная вторичная нагрузка обмотки для измерений и учета &ном с индуктивно-активным коэффициентом мощности, В -А |
5, 10 |
5, 10 |
5, 10 |
10, 15 |
15 |
15 |
15 |
|
Диапазон вторичной НагруЗКИ, %, ОТ &ном |
от 25 до 100 | ||||||
|
Номинальный вторичный ток, Сном, А |
5 | ||||||
|
Номинальное напряжение, Сном, кВ |
0,66 | ||||||
|
Наибольшее рабочее напряжение, кВ |
0,72 | ||||||
|
Наименование характеристики | |||
|
ттн-ш |
ТТН зот, ТТН 30 | ||
|

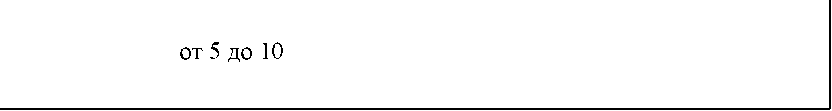

Номинальный коэффициент безопасности АГбном вторичных обмоток для измерений и учета | |||
|
Таблица 2 - Основные технические ха |
эактеристики | ||
|
Наименование характеристики | |||
|
ТТН-Ш |
ТТН 30 т | ||
|
Габаритные размеры, мм, не более:
|
104 120 87 |
103 84 47,6 | |
|
Масса, кг, не более |
0,8 |
0,6 | |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 | |||
|
Значение для модификации | ||||
|
ТТН 40 |
ТТН 60 |
ТТН 85 |
ТТН 100 |
ТТН 125 |
Значение для модификации
|
ТТН 30 |
ТТН 40 |
ТТН 60 |
ТТН 85 |
ТТН 100 |
ТТН 125 |
|
98 |
98 |
128 |
159 |
155 |
220 |
|
75 |
75 |
101 |
128 |
144 |
190 |
|
43 |
43 |
40 |
42 |
44 |
43 |
|
0,5 |
0,5 |
0,7 |
1,0 |
1,1 |
2,2 |
(от -45 °C до +40 °C)
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
30 |
|
Средняя наработка до отказа, ч |
280000 |
