Сведения о средстве измерений: 95599-25 Преобразователи скорости воздушного потока взрывобезопасные

Номер по Госреестру СИ: 95599-25
95599-25 Преобразователи скорости воздушного потока взрывобезопасные
(MFSGE374EX)

Назначение средства измерений:
Преобразователи скорости воздушного потока взрывобезопасные MFSGE374EX (далее -преобразователи) предназначены для измерений, мониторинга и управления потоком воздуха в воздуховоде или трубопроводе.

сертификация программного обеспечения
Внешний вид. Преобразователи скорости воздушного потока взрывобезопасные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи скорости воздушного потока взрывобезопасные
Рисунок № 1
Внешний вид. Преобразователи скорости воздушного потока взрывобезопасные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Преобразователи скорости воздушного потока взрывобезопасные
Рисунок № 2
Внешний вид. Преобразователи скорости воздушного потока взрывобезопасные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Преобразователи скорости воздушного потока взрывобезопасные
Рисунок № 3
Внешний вид. Преобразователи скорости воздушного потока взрывобезопасные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Преобразователи скорости воздушного потока взрывобезопасные
Рисунок № 4

Общие сведения

Дата публикации - 09.06.2025
Срок свидетельства - 02.06.2030
Номер записи - 197398
ID в реестре СИ - 1425997
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "ОЛИЛ" (ООО "ОЛИЛ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Современная Пермь - крупный промышленный центр на востоке европейской части России и третий по величине город в стране после Москвы и Санкт-Петербурга (799,68 кв. км).

Градообразующей осью Перми исторически является река Кама, приток Волги и главная река Западного Урала. Вдоль берегов Камы город протянулся на 70 км, уступая по длине только Санкт-Петербургу и Сочи.

Пермь - один из крупнейших промышленных центров страны. Ведущими отраслями экономики города являются машиностроение, нефте- и газопереработка, электроэнергетика, химия и нефтехимия, пищевая промышленность, деревообработка и полиграфия.

Пересечение трансконтинентальных автомобильных, железнодорожных и воздушных линий делает Пермь значительным транспортным узлом и логистическим центром Урала. Кама - пятая по длине река в Европе. Водный путь по Каме приведет вас в направлении пяти морей - Азовского, Черного, Каспийского, Белого и Балтийского. Автолюбители могут добраться до Перми по федеральной трассе Москва-Чита. Международный аэропорт Большое Савино осуществляет регулярные авиаперевозки по России и за рубеж, имеет пограничные и таможенные службы.

Отчет "Анализ рынка поверки в Перми" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пермь.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1056 от 2025.06.02 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Преобразователи скорости воздушного потока взрывобезопасные (MFSGE374EX)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ОЛИЛ" (ООО "ОЛИЛ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95599-25
02.06.2030
Преобразователи скорости воздушного потока взрывобезопасные, MFSGE374EX
Общество с ограниченной ответственностью "ОЛИЛ" (ООО "ОЛИЛ") (РОССИЯ г. Москва)
ОТ
МП
1 год
95666-25
16.06.2030
Счётчики аэрозольных частиц, MIRKIP B330
Общество с ограниченной ответственностью "ОЛИЛ" (ООО "ОЛИЛ") (РОССИЯ г. Москва)
ОТ
МП
1 год

Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.

Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.

В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.

Стоимость 200 руб. или по подписке

Кто поверяет Преобразователи скорости воздушного потока взрывобезопасные (MFSGE374EX)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Преобразователи скорости воздушного потока взрывобезопасные (MFSGE374EX)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Преобразователи имеют встроенное метрологически значимое программное обеспечение (далее - ПО) установленное в микропроцессор и реализовано аппаратно на заводе-изготовителе. ПО не может быть модифицировано или обновлено в процессе эксплуатации.

Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию. Метрологические характеристики преобразователей нормированы с учетом влияния ПО.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Идентификационные данные отсутствуют.


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист руководством по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 4 «Методы испытаний» ТУ 29.31.30-001-11517781-2023.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 25 ноября 2019 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»;

ТУ 29.31.30-001-11517781-2023 Преобразователь скорости воздушного потока взрывобезопасный MFSGE374EX. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «ОЛИЛ» (ООО «ОЛИЛ»)

ИНН 7714883756

Юридический адрес: 125057, г. Москва, пр-кт Ленинградский, д. 57, эт. цокольный, помещ. II, ком. 15, оф. 1

Адрес места осуществления деятельности: 141402, Московская обл., г. Химки, ул. Энгельса 7/15, оф. 10

Изготовитель

Общество с ограниченной ответственностью «ОЛИЛ» (ООО «ОЛИЛ»)
ИНН 7714883756
Юридический адрес: 125057, г. Москва, пр-кт Ленинградский, д. 57, эт. цокольный, помещ. II, ком. 15, оф. 1
Адрес места осуществления деятельности: 141402, Московская обл., г. Химки, ул. Энгельса, д. 7/15, оф. 10

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл, Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru

Правообладатель

Общество с ограниченной ответственностью «ОЛИЛ» (ООО «ОЛИЛ»)
ИНН 7714883756
Юридический адрес: 125057, г. Москва, пр-кт Ленинградский, д. 57, эт. цокольный, помещ. II, ком. 15, оф. 1
Адрес места осуществления деятельности: 141402, Московская обл., г. Химки, ул. Энгельса 7/15, оф. 10

Принцип действия преобразователей основан на измерении разницы динамического и статического давления, создаваемого комплектной Трубкой Пито, преобразования результатов измерений в величину скорости воздушного потока.

Конструктивно преобразователи представляют собой блок преобразователя во взрывобезопасной оболочке с клеммами для подсоединения электрических цепей внутри цилиндрического корпуса с LCD-дисплеем или без него. Дисплей отображает измеренное значение скорости воздушного потока.

Структурная схема преобразователей:

MFSGE374EX/X1/X2/X3/X4, где:

Х1 - диапазон измерений скорости воздушного потока, м/с;

Х2 - выходной сигнал, мА или В;

Х3 - длина трубки Пито;

Х4 - LCD-дисплей (при наличии)

Заводской номер, идентифицирующий каждый экземпляр средства измерений, состоящий из букв латинского алфавита и арабских цифр, наносится на пластину, закрепленную на блоке преобразователя.

Общий вид преобразователя представлен на рисунке 1. Пломбирование преобразователя не предусмотрено.

Внешний вид. Преобразователи скорости воздушного потока взрывобезопасные (MFSGE374EX), http://oei-analitika.ru
Внешний вид. Преобразователи скорости воздушного потока взрывобезопасные (MFSGE374EX), http://oei-analitika.ru

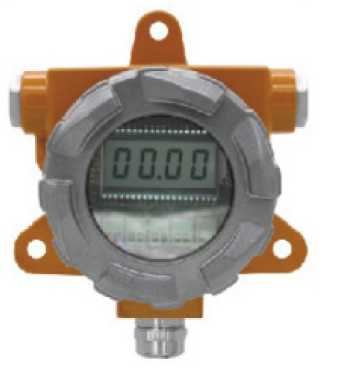

Преобразователь, оснащённый LCD-дисплеем

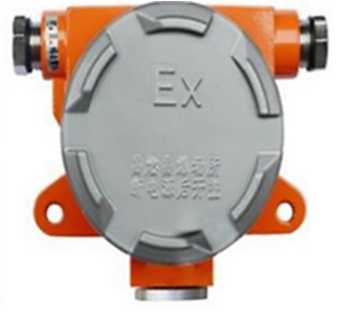

Преобразователь без LCD-дисплея

Рисунок 1 - Общий вид преобразователя

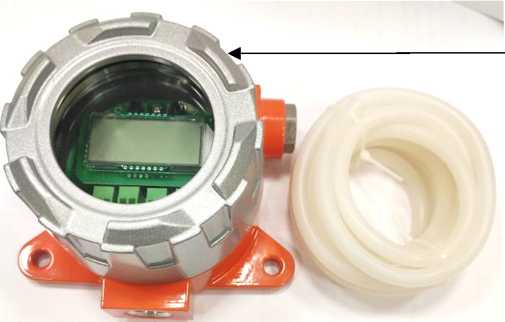

Общий вид преобразователя с указанием места нанесения заводского номера представлен на рисунке 2.

Внешний вид. Преобразователи скорости воздушного потока взрывобезопасные (MFSGE374EX), http://oei-analitika.ru

Место нанесения заводского номера средства измерений

Внешний вид. Преобразователи скорости воздушного потока взрывобезопасные (MFSGE374EX), http://oei-analitika.ru

Рисунок 2 - Общий вид преобразователя с указанием места нанесения заводского номера

/    ООО ФОЛИЛ*

ПРЕОБРДЗ

РВАТЕЛЬ С-СОРОСТИ ВОЗДУШНОГО ПОТОКА

ВЗРЫВ ОЕЕЗОГ

АСНЫИ MFSGE374EX'0,M. .50 M.C'l-Sib.iWEDC.'LCD

ВЫХОД (4...20) mJT

ДИАПАЗОН 1'0.05.. _в0| м’с

ПИТАНИЕ 24 В/

ГОД ВЫПУСКА 2024

N M12S4CIMJP*

Исполнение: "Ех.аД: НС Тб &£, Ex fc IIIC TEGJC Се


Таблица 4 -

Наименование

Обозначение

Количество

Преобразователь скорости воздушного потока взрывобезопасный

MFSGE374EX

1 шт.

Напорная трубка Пито SS304, стандартная длина 200 мм

-

1 шт.

Гибкая силиконовая трубка длиной 3 метра

-

1 шт.

Кабельный ввод 304SS

-

1 шт.

Обжимной фитинг с внешней резьбой 1/8NPT

-

2 шт.

Ведомость ЗИП

-

1 шт.

Преобразователь скорости воздушного потока взрывобезопасный MFSGE374EX. Паспорт, совмещенный с руководством по эксплуатации

MFSGE.374E_X.1IC РЭ

1 экз.


Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений скорости воздушного потока, м/с

от 0,05 до 10

от 0,05 до 20

от 0,05 до 30

от 0,05 до 40

от 0,05 до 50

от 0,05 до 60

Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с

±(0,2 + 0,03-V)

Примечания:

  • 1 Конкретный диапазон измерений скорости воздушного потока указан в паспорте;

  • 2 V - измеренная скорость воздушного потока, м/с

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

Выходные сигналы:

- аналоговый токовый, мА

4-20; 0-20

- аналоговый напряжение, В

0-5; 0-10

Напряжение питания:

- постоянного тока (2-проводное подключение), В

10-36

ЖКИ дисплей

4 разряда

Маркировка взрывозащиты

2Ex db IIC T6 Gc, Ex tc IIIC T85°C Dc

Габаритные размеры преобразователя, мм, не более ширина

140

высота

120

глубина

70

Условия эксплуатации:

- температура окружающей среды, °С

от -20 до +80

- относительная влажность окружающего воздуха, %, не более

80

Таблица 3 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка на отказ, ч

170000

Средний срок службы, лет

10
