Номер по Госреестру СИ: 95649-25
95649-25 Анализаторы жидкости периодического погружения
(Dynamic Smart Sense)
Назначение средства измерений:
Анализаторы жидкости периодического погружения Dynamic Smart Sense (далее -анализаторы) предназначены для автоматических автономных измерений показателя активности ионов водорода (pH), окислительно-восстановительного потенциала (ОВП) в жидких средах.
Внешний вид.
Анализаторы жидкости периодического погружения
Рисунок № 1
Внешний вид.
Анализаторы жидкости периодического погружения
Рисунок № 2
Внешний вид.
Анализаторы жидкости периодического погружения
Рисунок № 3
Внешний вид.
Анализаторы жидкости периодического погружения
Рисунок № 4
Внешний вид.
Анализаторы жидкости периодического погружения
Рисунок № 5
Общие сведения
Дата публикации - 16.06.2025
Срок свидетельства - 09.06.2030
Номер записи - 197426
ID в реестре СИ - 1426047
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Dynamic Process Equipment
Страна - ИНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1153 от 2025.06.09 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Анализаторы жидкости периодического погружения (Dynamic Smart Sense)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Волгоград (ранее Царицын, Сталинград) - крупный промышленный центр Волгоградской области. Современный город с населением чуть более миллиона человек. Население многонационально.
Основная часть трудоспособного населения занята в промышленном секторе экономики (около 40% занятых). Промышленность Волгограда имеет большое значение в развитии города, области и юга России в целом. Наибольшую долю в ней занимают предприятия тяжелой промышленности (46%).
В городе хорошо развита химическая промышленность, топливная, деревообрабатывающая. Завод "Каустик" является крупнейшим в стране производителем каустической соды и хлора. ОАО "Пласткард" - единственный в России производитель сертифицированного ПВХ для пищевой промышленности.
Город имеет развитую инфраструктуру и развитую транспортную сеть. Подземный трамвай (аналог метро) - единственное сооружение такого типа в России.
Отчет "Анализ рынка поверки в Волгограде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Волгоград.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Анализаторы жидкости периодического погружения (Dynamic Smart Sense)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Анализаторы жидкости периодического погружения (Dynamic Smart Sense)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Электронные блоки анализаторов оснащены программным обеспечением (далее - ПО), позволяющим осуществлять построение и контроль градуировочной характеристики, проводить контроль процесса измерений, отображать и сохранять результаты измерений.
ПО заложено в микропроцессоре и защищено от доступа и изменения. Обновление ПО в процессе эксплуатации не предусмотрено.
Влияние ПО учтено при нормировании метрологических характеристик анализаторов.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SUNTEX |
|
Номер версии (идентификационный номер ПО) |
4.ХХ1) |
|
1) «X» не относятся к метрологически значимой части ПО и принимают значения от 0 до 9 | |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в пункте «Работа с анализатором» документа V.01 «Руководство по эксплуатации. Анализаторы жидкости периодического погружения Dynamic Smart Sense».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 9 февраля 2022 г. № 324 «Об утверждении Государственной поверочной схемы для средств измерений показателя pH активности ионов водорода в водных растворах»;
ГОСТ 8.450-81 «ГСИ. Шкала окислительных потенциалов водных растворов»;
Технический документ «Анализаторы жидкости периодического погружения Dynamic Smart Sense. Стандарт предприятия».
ПравообладательDynamic Process Equipment, Индия
Адрес: 54, Jay Industrial Park, Nr. Nana Chiloda Circle, Off SP Ringroad, Muthiya, Ahmedabad-382330, Gujarat, India
Email: Info@dynamoengineering.com
Изготовитель
Dynamic Process Equipment, ИндияАдрес: 54, Jay Industrial Park, Nr. Nana Chiloda Circle, Off SP Ringroad, Muthiya, Ahmedabad-382330, Gujarat, India
Email: Info@dynamoengineering.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41 стр. 1, помещ. 263 Адреса мест осуществления деятельности:
142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. I;
308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;
155126, Ивановская обл., р-н Лежневский, СПК имени Мичурина
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Dynamic Process Equipment, ИндияАдрес: 54, Jay Industrial Park, Nr. Nana Chiloda Circle, Off SP Ringroad, Muthiya, Ahmedabad-382330, Gujarat, India
Email: Info@dynamoengineering.com
Принцип работы анализаторов основан на регистрации изменений электрических сигналов, поступающих от измерительных датчиков, в зависимости от величины измеряемых показателей, передаче сигнала на электронный блок и расчете значений величин, характеризующих свойства жидких сред, с помощью встроенного программного обеспечения.
Принцип действия каналов измерений pH, ОВП - потенциометрический, основанный на измерении разности потенциалов измерительного электрода и электрода сравнения, при погружении их в анализируемый раствор.
Анализаторы выпускаются в стационарном исполнении и конструктивно состоят из блоков регистрации и управления (электронных блоков), подключаемых к ним измерительных датчиков (первичных измерительных преобразователей - электродов) и погружной системы.
Электронные блоки выпускаются в двух модификациях: PH-1001 и PH-1001-AD, представляющих собой одноканальные или двухканальные универсальные устройства, имеющие идентичный внешний вид: выполнены в едином корпусе, оснащены жидкокристаллическим дисплеем, клавишами управления и разъемами для подключения измерительных датчиков и соединительных проводов. Модификация PH-1001-AD отличается от РН-1001 возможностью вывода на дисплей не только текста, но и графиков, а также наличием интерфейса связи RS-485.
Датчики состоят из стеклянного корпуса с мембраной, в который помещены два электрода: стеклянный и хлорсеребряный. Датчики выпускаются в двух модификациях: D-PH и D-ORP, предназначенных для определения показателей рН и ОВП соответственно.
В измерительных датчиках предусмотрено наличие платиновых термисторов для измерения температуры и выполнения автоматической компенсации температуры при измерениях. Микропроцессорный контроллер электронного блока выполняет математическую обработку полученной информации, автоматическую компенсацию функции преобразования, корректировку нулевых показаний и чувствительности датчиков.
Погружная система представляет собой панель управления с пневматическим выдвижным корпусом, в который закрепляется датчик. Погружная система является механическим устройством, предназначенным для автоматического погружения датчика в жидкую среду и не влияющим на метрологические характеристики анализатора. Общий вид погружной системы приведен на рисунке 3.
Заводской номер в цифровом формате, состоящий из арабских цифр, наносится типографским способом в паспорт анализатора и на маркировочную табличку, приклеиваемую на лицевую панель корпуса электронного блока.

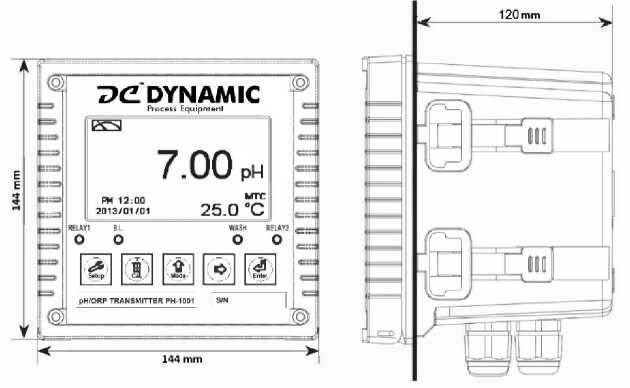

Общий вид электронного блока и место нанесения заводского номера на анализатор представлено на рисунке 1.
Общий вид измерительных датчиков представлен на рисунке 2.
Нанесение знака поверки на анализаторы не предусмотрено.
Пломбирование анализаторов не предусмотрено. Конструкция анализаторов обеспечивает ограничение доступа к частям анализаторов, несущим первичную измерительную информацию, и местам настройки (регулировки).

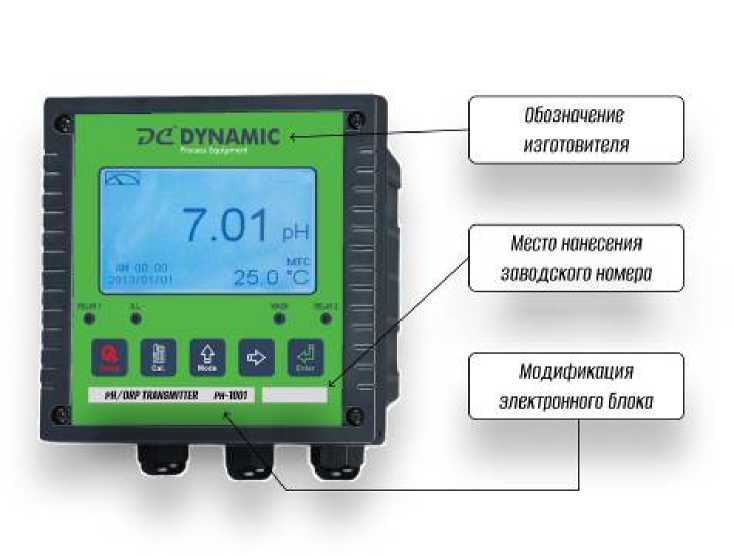

Рисунок 1 - Общий вид электронного блока анализатора с указанием места нанесения заводского номера

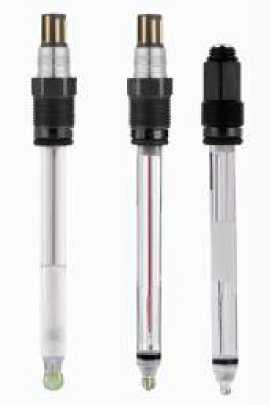

Рисунок 2 - Общий вид измерительных датчиков
а)

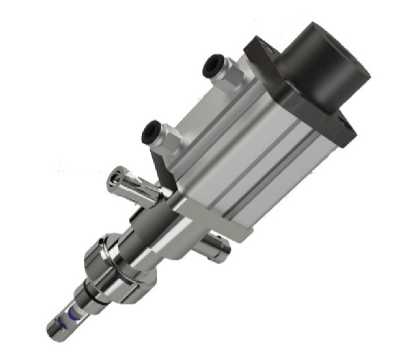

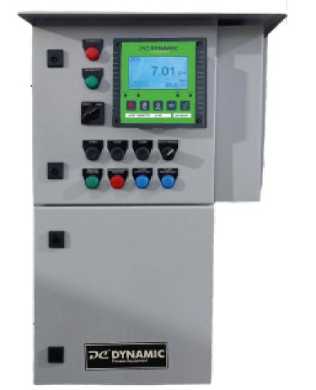

Рисунок 3 - Общий вид погружной системы: а) Панель управления б) Пневматический выдвижной корпус
б)
|
Таблица 5 - Комплектность анализаторов | ||
|
Наименование |
Обозначение |
Количество |
|
Анализатор жидкости периодического погружения Dynamic Smart Sense |
-1) |
1 шт. 1) |
|
Погружная система |
-1) |
1 шт. |
|
Измерительный датчик |
-1) |
1 шт.1) |
|
Наименование |
Обозначение |
Количество |
|
Руководство по эксплуатации |
V.01 |
1 экз. |
|
Паспорт |
001.ПС |
1 экз. |
|
в зависимости от заказа | ||
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений pH |
от 0 до 14 |
|
Пределы допускаемой абсолютной погрешности измерений pH |
±0,05 |
|
Диапазон измерений ОВП, мВ |
от -133 до +1236 |
|
Пределы допускаемой абсолютной погрешности измерений ОВП, мВ |
±6 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний ОВП, мВ |
от -1500 до 1500 |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 100 до 240 |
|
- частота переменного тока, Гц |
от 50 до 60 |
|
- напряжение постоянного тока, В |
от 12 до 36 |
|
Потребляемая мощность, В-A, не более |
200 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - электронных блоков |
144х144х120 |
|
- измерительных датчиков |
500x20x20 |
|
- погружной системы |
1200x250x500 |
|
Масса, кг, не более: - электронных блоков |
1 |
|
- измерительных датчиков |
0,5 |
|
- погружной системы |
25 |
|
Условия эксплуатации: - температура окружающей среды, °C |
от 0 до +50 |
|
- относительная влажность, % |
от 0 до 95 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
15 000 |
